Mean Well-voeding aansluiten op een versterkerbordje

  • Friday 20 / 04 / 2018 0
Mean Well-voeding aansluiten op een versterkerbordje

Stap voor stap laten we u zien hoe u een Mean Well-voeding aansluit op een versterkerbordje (amplifier board)

In deze tutorial vertellen we u hoe u een Mean Well-voeding aansluit op een versterkerbordje (amplifier board). In dit voorbeeld gebruiken wij de Mean Well RS-100-24 als voeding en de Dayton Audio KAB-250A als versterker. Andere combinaties zijn uiteraard mogelijk! U vindt een lijst met mogelijke combinaties onderaan deze tutorial.



Stap 1

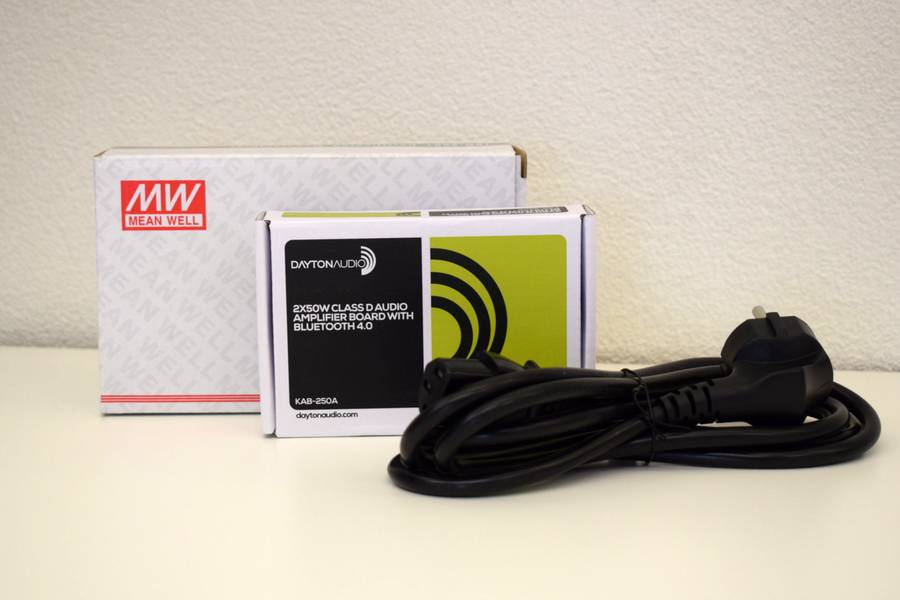

Zorg ervoor dat u de juiste producten heeft. Zoals u kunt zien op de foto maken wij gebruik van de volgende drie producten: Mean Well RS-100-24, Dayton Audio Kab-250A en de C13 Power cable 1.5 meter.



 Mean Well-voeding aansluiten op een versterkerbordje



Stap 2
Knip de vrouwelijke plug van de C13-voedingskabel los om de kabels bloot te leggen. Er zijn drie verschillende gekleurde kabels. Zorg ervoor dat de stekker niet in een stopcontact zit, zodat er geen stroom op de kabel staat als u ermee gaat werken. De groen/gele kabel is de aardekabel. De bruine en de blauwe kabel dragen de wisselspanning.


 Mean Well-voeding aansluiten op een versterkerbordje



Stap 3
De geel/groene kabel moet op de aarde van de voeding worden aangesloten. De blauwe en bruine kabel moet worden aangesloten op de L&N van de AC-ingang. De voeding kan nu worden aangesloten op een normaal stopcontact. De netspanning zal worden omgezet in 24 VDC of de waarde door de door u gekozen voeding. De spanning is instelbaar met de potmeter links van de indicator led en rechts van de V + - aansluiting. De spanning van de voeding is met deze potmeter 10% naar boven of naar beneden bij te stellen.



Mean Well-voeding aansluiten op een versterkerbordje



Stap 4
De Dayton Audio KAB-250A kan nu op de voeding worden aangesloten. Zorg ervoor dat u de zwarte kabel aansluit op de negatieve uitgang (-V) en de rode kabel op de positieve uitgang (+V).



Mean Well-voeding aansluiten op een versterkerbordje



Stap 5
De laatste stap is om een driver naar keuze aan te sluiten. Voor deze tutorial hebben wij gekozen voor de Dayton Audio PS95-8.



Tutorial: Mean Well-voeding aansluiten op een versterkerbordje



U bent klaar!



  • Onze voedingen zijn te vinden door op de volgende link te klikken: voedingen
  • Onze versterkerbordjes (amplifier boards) zijn te vinden via deze link: amplifier boards
  • Onze woofers en tweeters zijn te vinden in deze sectie: woofers en tweeters


De volgende combinaties van voedingen en versterkerbordjes zijn mogelijk:



Mean Well IRM-05-5 5VDC 1A 5W Switching Power Supply



Mean Well RS-35-15 15VDC 2.4A 35W Regulated Switching Power Supply



Mean Well RS-100-24 24VDC 4.5A 150W Regulated Switching Power Supply



Mean Well RSP-200-27 27VDC 7.5A 200W Regulated Switching Power Supply



Mean Well RSP-320-27 27V 11.9A 320W Regulated Switching Power Supply



Mean Well HRP-200-36 27VDC 7.5A 200W Regulated Switching Power Supply

Heeft u vragen over onze producten die in deze tutorial worden gebruikt? Neem contact met ons op via onze chat, mail of telefoon!
