5 kleine onderdelen die een grote rol spelen in je speaker

Wanneer je aan de geluidskwaliteit van een speaker denkt, kijk je waarschijnlijk eerst naar de woofer, tweeter of versterker. Logisch, want dit zijn de onderdelen die je ziet of waar je het meeste over hoort. Toch zijn er ook kleinere componenten die achter de schermen een belangrijke rol spelen. Denk aan condensatoren, spoelen en weerstanden. Ze zijn vaak niet zichtbaar wanneer je naar een luidspreker kijkt, maar bepalen mede welke frequenties bij de juiste driver terechtkomen en hoe het geluid wordt weergegeven. Vooral wanneer je zelf speakers bouwt of een bestaand ontwerp wilt verbeteren, is het interessant om te begrijpen wat deze onderdelen precies doen.

We bekijken vijf componenten die misschien klein lijken, maar een belangrijke functie hebben in je audiosysteem. Daarbij besteden we aandacht aan Duelund Coherent Audio, een Deens premiummerk dat gespecialiseerd is in hoogwaardige crossovercomponenten voor veeleisende DIY audioprojecten.

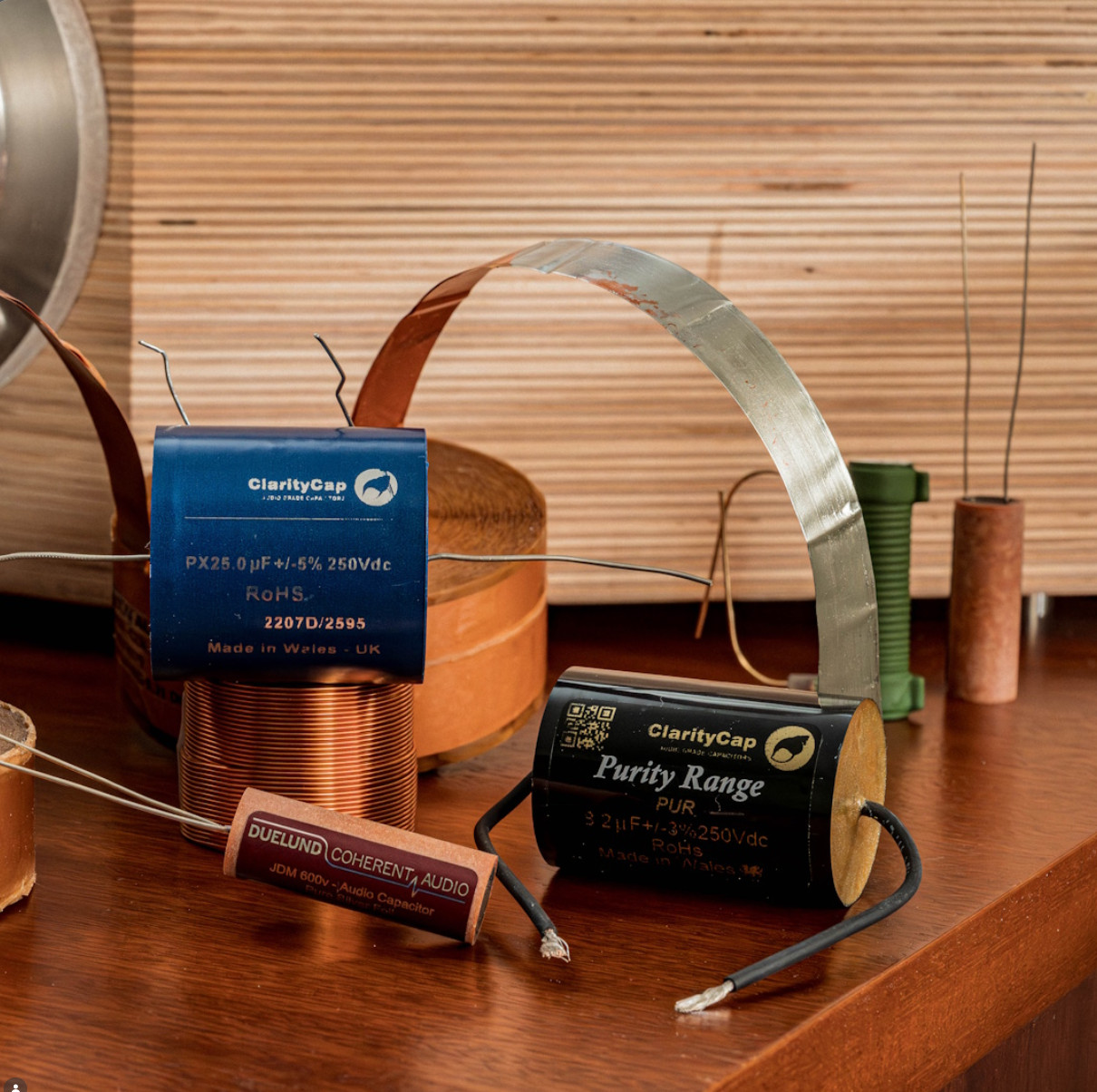

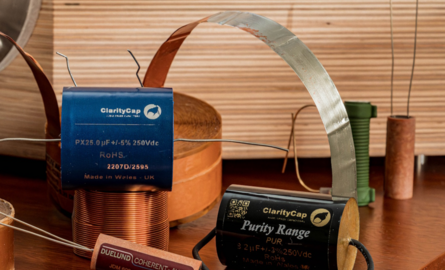

1. Condensatoren: welke frequenties mogen door?

Wat doet een condensator eigenlijk in een speaker? Een condensator kan elektrische energie tijdelijk opslaan en speelt in een passief luidsprekerfilter een belangrijke rol bij het verdelen van frequenties. Een condensator laat wisselstroomsignalen afhankelijk van hun frequentie in verschillende mate door. In een eenvoudige serieschakeling met een tweeter zorgt een condensator ervoor dat lage frequenties worden verzwakt, terwijl hogere frequenties gemakkelijker worden doorgelaten. Dat is belangrijk, want een tweeter is ontworpen om hoge tonen weer te geven. Wanneer deze te veel lage frequenties ontvangt, kan dat leiden tot vervorming of zelfs beschadiging. De capaciteit van een condensator wordt uitgedrukt in farad, maar bij luidsprekerfilters kom je meestal waarden in microfarad (µF) tegen.

Waarom is dit onderdeel belangrijk? De waarde van de condensator heeft invloed op het frequentiebereik dat naar de tweeter gaat. Samen met de impedantie van de driver en eventuele andere filtercomponenten bepaalt dit hoe het filter functioneert. Bij het bouwen van een luidsprekerfilter is het daarom belangrijk om niet zomaar een condensator met een andere waarde te gebruiken.

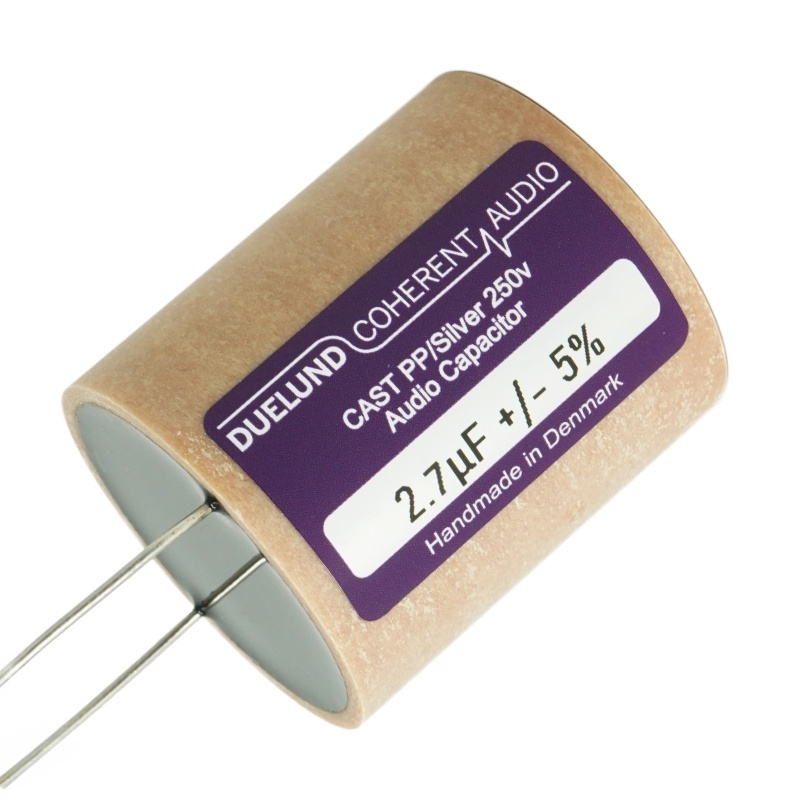

Duelund condensatoren voor hoogwaardige luidsprekerfilters

Voor DIY audioprojecten waarbij veel aandacht wordt besteed aan de componentkeuze, biedt Duelund Coherent Audio verschillende gespecialiseerde condensatorseries. Het Deense merk richt zich op hoogwaardige audiocomponenten die met veel aandacht voor materiaalkeuze en constructie worden vervaardigd. Binnen het assortiment zijn onder andere de volgende drie series te vinden:

Duelund CAST PIO serie: Deze condensatoren maken gebruik van een paper-in-oil constructie, waarbij papier en olie als diëlektrisch systeem worden toegepast. De serie is bedoeld voor hoogwaardige audiotoepassingen, waaronder passieve luidsprekerfilters.

Duelund CAST PP serie: De CAST PP serie gebruikt polypropyleen als diëlektrisch materiaal. Deze condensatoren combineren de CAST constructie met de eigenschappen van polypropyleen en zijn geschikt voor toepassingen waarbij stabiele elektrische eigenschappen belangrijk zijn.

Duelund JDM Copper serie: De JDM Copper serie maakt gebruik van koperfolie en is ontwikkeld voor hoogwaardige audiocircuits. De serie biedt een andere materiaalconstructie dan de CAST uitvoeringen en vormt daarmee een aanvullende optie voor audiobouwers.

Welke condensator het meest geschikt is, hangt af van het filterontwerp, de benodigde capaciteit en de technische eigenschappen van het component. Een duurdere condensator levert niet automatisch beter geluid op. De juiste waarde, tolerantie en toepassing blijven bepalend.

2. Spoelen: de tegenhanger van de condensator

Waar een condensator in een eenvoudige serieschakeling vooral hoge frequenties doorlaat, heeft een spoel juist een andere werking. Een spoel, ook wel inductor genoemd, biedt bij wisselstroom meer tegenwerking naarmate de frequentie hoger wordt. In een eenvoudig laagdoorlaatfilter wordt een spoel daarom vaak in serie met een woofer geplaatst. Hierdoor worden hogere frequenties verzwakt en ontvangt de woofer vooral het frequentiebereik waarvoor deze bedoeld is. Spoelen worden uitgedrukt in henry (H), waarbij je in luidsprekerfilters meestal millihenry (mH) tegenkomt.

Waarom is dit onderdeel belangrijk? De inductiewaarde bepaalt mede hoe sterk bepaalde frequenties worden gefilterd. Daarnaast speelt de gelijkstroomweerstand van de spoel een rol. Een hogere weerstand kan bijvoorbeeld invloed hebben op het niveau en de elektrische demping van de aangesloten driver. Ook het type spoel en de draaddikte zijn daarom relevante eigenschappen.

Duelund CAST PIO koperfoliespoelen voor DIY audio

Naast condensatoren ontwikkelt Duelund Coherent Audio ook hoogwaardige spoelen voor passieve luidsprekerfilters. Een voorbeeld is de Duelund CAST PIO 12 CU serie, die bestaat uit koperfoliespoelen met een 12 AWG geleider. In plaats van conventionele ronde draad wordt koperfolie gebruikt. De serie is verkrijgbaar in verschillende inductiewaarden, zodat audiobouwers een spoel kunnen selecteren die aansluit op hun filterontwerp. Voor wie zelf een passief luidsprekerfilter ontwerpt of een bestaand ontwerp wil verbeteren, zijn deze spoelen interessant om te vergelijken. Let daarbij niet alleen op de inductiewaarde, maar ook op de gelijkstroomweerstand, tolerantie en beschikbare ruimte in de luidsprekerbehuizing. De juiste spoel wordt uiteindelijk bepaald door de technische eisen van het complete filter.

3. Weerstanden: kleine onderdelen met invloed op de balans

Niet iedere driver in een luidspreker heeft dezelfde gevoeligheid. Een tweeter kan bijvoorbeeld bij hetzelfde ingangssignaal meer geluidsdruk produceren dan een woofer. Om te voorkomen dat de hoge tonen te sterk aanwezig zijn, worden in passieve luidsprekerfilters regelmatig weerstanden toegepast. Met een combinatie van weerstanden, bijvoorbeeld in een zogenoemde L-pad schakeling, kun je het signaalniveau naar een driver verlagen. Zo kan de balans tussen de verschillende drivers beter worden afgestemd.

Waarom is dit onderdeel belangrijk? Een weerstand heeft niet alleen een bepaalde weerstandswaarde in ohm (Ω), maar ook een maximaal vermogen dat deze veilig kan verwerken. Bij een luidsprekerfilter moet de weerstand daarom geschikt zijn voor de elektrische belasting en warmteontwikkeling. Een weerstand vervangen door een willekeurig ander exemplaar is niet verstandig. Zelfs een kleine verandering in waarde kan invloed hebben op de balans of werking van het filter. Voor DIY audioprojecten is het belangrijk om zowel de juiste weerstandswaarde als een geschikte vermogensspecificatie te kiezen.

4. Connectoren: een betrouwbare verbinding begint bij de details

Een luidspreker bestaat niet alleen uit drivers en filtercomponenten. Ook de elektrische verbindingen tussen onderdelen moeten betrouwbaar zijn. Denk aan aansluitterminals, interne bekabeling en connectoren. Een slecht contact kan zorgen voor onderbrekingen, gekraak of extra elektrische weerstand. Vooral bij een zelfbouwproject is het daarom belangrijk om zorgvuldig te werken.

Waarom is dit onderdeel belangrijk? Een goede connector zorgt voor een stabiele elektrische verbinding. Daarbij spelen onder andere de pasvorm, contactdruk en kwaliteit van de montage een rol. Bij passieve speakers worden bijvoorbeeld banaanstekkers, kabelschoenen of aansluitterminals gebruikt, afhankelijk van de constructie. Ook buiten de luidspreker zijn connectoren belangrijk. Voor de verbinding tussen een audiobron en een versterker worden bijvoorbeeld vaak RCA connectoren gebruikt.

Duelund RCA connectoren voor signaalverbindingen

Naast condensatoren en spoelen biedt Duelund Coherent Audio ook gespecialiseerde RCA connectoren. Binnen het assortiment zijn uitvoeringen met papiergebaseerde isolatiematerialen beschikbaar, passend bij de materiaalgerichte benadering van het Deense merk. Deze RCA plugs zijn ontwikkeld voor signaalverbindingen tussen audiocomponenten, bijvoorbeeld tussen een audiobron en een versterker. Het is daarbij belangrijk om onderscheid te maken tussen signaalconnectoren en luidsprekerconnectoren. RCA connectoren worden doorgaans gebruikt voor audiosignalen op lijnniveau en zijn niet bedoeld als vervanging van aansluitterminals of banaanstekkers tussen een versterker en passieve speakers.

5. Het luidsprekerfilter: waar alle onderdelen samenwerken

De laatste is eigenlijk geen los onderdeel, maar een combinatie van verschillende componenten: het luidsprekerfilter, ook wel crossover genoemd. In een luidspreker met meerdere drivers zorgt het filter ervoor dat de verschillende frequentiegebieden op de juiste manier worden verdeeld. Een tweeter ontvangt vooral hoge frequenties, terwijl een woofer zich richt op lagere frequenties. Bij een driewegsysteem kan ook een middentoner worden toegevoegd. Daarvoor worden condensatoren, spoelen en weerstanden in verschillende schakelingen gecombineerd.

Waarom is dit onderdeel belangrijk? Een goed ontworpen crossover houdt rekening met veel meer dan alleen een scheidingsfrequentie. Ook de werkelijke impedantie, frequentierespons, gevoeligheid en akoestische eigenschappen van de drivers spelen een rol. Daarom is het niet voldoende om zomaar een condensator en spoel te combineren en ervan uit te gaan dat het resultaat optimaal is. De juiste componenten zijn belangrijk, maar het ontwerp en de afstemming van het complete filter zijn minstens zo bepalend. Bij een DIY luidsprekerproject is het daarom verstandig om te beginnen met een bestaand, goed gedocumenteerd ontwerp of het filter zorgvuldig door te meten.

Welke onderdelen hebben de meeste invloed op je speaker?

Alle vijf onderdelen hebben hun eigen functie. Welke het belangrijkst is, hangt af van het ontwerp en de toepassing.

Zelf je luidspreker verbeteren? Begin bij het ontwerp

Het kan verleidelijk zijn om direct alle condensatoren of spoelen in een bestaande speaker te vervangen door duurdere componenten. Toch is dat niet altijd de beste aanpak. De geluidskwaliteit van een luidspreker wordt bepaald door de samenwerking tussen de drivers, behuizing en het filter. Wanneer een van deze onderdelen niet goed is afgestemd, zal het vervangen van een enkel component niet automatisch het gewenste resultaat opleveren. Wil je zelf een luidspreker bouwen of een bestaand filter verbeteren? Begin dan met het begrijpen van het oorspronkelijke ontwerp en de functie van de gebruikte onderdelen.

Bij SoundImports vind je een uitgebreid assortiment componenten voor het bouwen en aanpassen van luidsprekerfilters, waaronder condensatoren, spoelen en RCA connectoren van Duelund Coherent Audio. Met hoogwaardige, handgemaakte componenten uit Denemarken richt Duelund zich op de veeleisende audiobouwer die aandacht besteedt aan ieder detail van zijn systeem. Zo kun je gericht onderdelen selecteren die passen bij de technische eisen en ambities van jouw DIY audioproject.
