    Ringkern spoelen

    Wat is een ringkern spoel?

    De ringkern spoel van Jantzen Audio is gewikkeld rond een ringkern van gesandwicht staal en heeft zeer weinig weerstand, waardoor hij veel vermogen kan overbrengen zonder oververhit te raken. Er wordt krimpfolie Toon meer

    Merk

    Inductie(mH)

    Spoelweerstand (Ω)

    Tolerantie (%)

    Draaddoorsnede

    Prijs (€)

    -
    12 Ringkern spoelen

    Wat is een ringkern spoel?

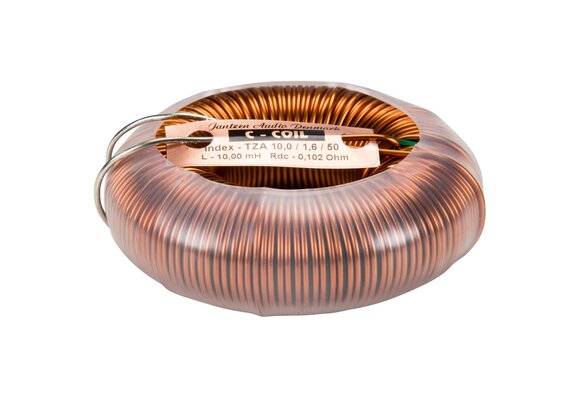

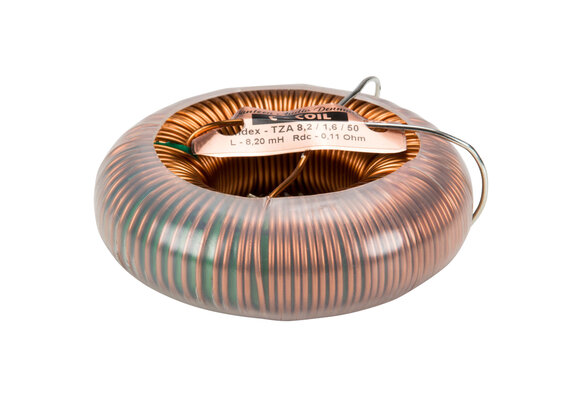

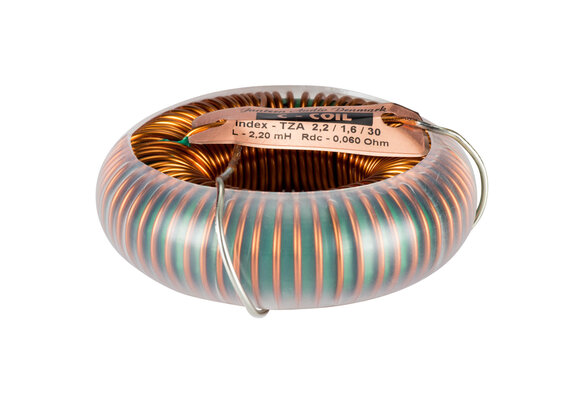

    De ringkern spoel van Jantzen Audio is gewikkeld rond een ringkern van gesandwicht staal en heeft zeer weinig weerstand, waardoor hij veel vermogen kan overbrengen zonder oververhit te raken. Er wordt krimpfolie gebruikt om de microfonische impact te verminderen. Een crossover opstelling werd gebruikt om de belastbaarheid in watt RMS bij 8Ω impedantie te kwantificeren. Het maximum wattage komt overeen met de hoogste wattage belasting die een C-Coil kan dragen totdat de inductie wordt aangetast. Door hun unieke eigenschappen zijn ringkern spoelen de ideale spoelen voor de bassectie van individuele crossover ontwerpen waar een hoge belastbaarheid en een lage weerstand gewenst zijn. De C-spoel is bedoeld voor gebruik in de bassectie van passieve luidspreker-crossovers en mag niet worden gebruikt in de mid-range of tweeter secties.

    De audio-industrie heeft lange tijd de voorkeur gegeven aan ringkern spoelen vanwege de verminderde vervorming en fringing effecten, wat volgens hen leidde tot een vloeiender geluid.



    Wat zijn de voordelen van ringkernspoelen?

    Het belangrijkste voordeel van ringkern spoelen is dat de vorm van de kern de ontsnapping van de magnetische flux vermindert. Ook is de kern een gesloten lus zonder uiteinden of hoeken waaruit de flux kan ontsnappen. Doordat er weinig flux ontsnapt is er minder elektromagnetische interferentie (EMI) en meer efficiëntie.

    De wikkelingen kunnen over de kern worden verspreid, waardoor het kernmateriaal beter kan worden benut, de koppeling tussen de afzonderlijke wikkelingen kan worden verbeterd en de prestaties kunnen worden verbeterd. De gesloten lus genereert ook een sterker magnetisch veld, wat leidt tot een betere inductantie en Q-factor.

    Deze hogere efficiëntie betekent in het algemeen dat een ringkern spoel meer vermogen kan genereren in verhouding tot zijn grootte. Dit wordt toegepast in netstroomtransformatortoepassingen.

    Wat maakt ringkern spoelen anders dan gewone spoelen?
    Het meest opvallende verschil tussen ringkern spoelen en andere spoelen is, zoals eerder vermeld, hun ringvorm. Dit is het gevolg van de afwijkende vorm van het kernmateriaal. Bij ringvormige spoelen wordt de draad herhaaldelijk door het centrale gat getrokken en opnieuw rond de buitenkant gewikkeld.

    Bij de meeste spoelen wordt de draad rond een spoel gewikkeld, meestal kubusvormig of rechthoekig. Deze spoel heeft een reeks kernen die over het midden en langs de omtrek lopen. Door de unieke vorm van de spoel is een gespecialiseerd fabricageproces noodzakelijk.

    Toroïdale spoelen hebben, in tegenstelling tot de meeste spoelen, geen gewoon bevestigingssysteem. Om ze te bevestigen worden vliegende draden gebruikt, terwijl kleinere spoelen op voetstukken kunnen worden geplaatst om ze gemakkelijker in printplaten te kunnen integreren.

    Lees hier verder over spoelen, condensatoren en/of crossover componenten.
