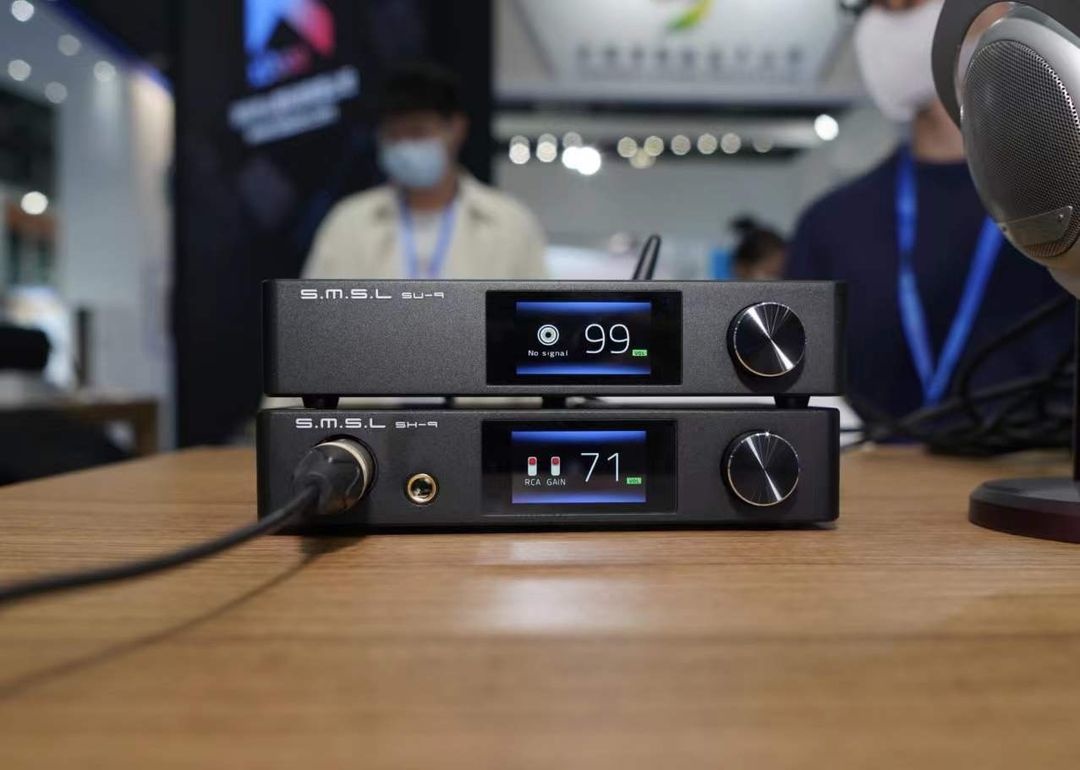

Zwei neue SMSL Desktop-Audio-Stacks

SMSL wurde 2009 gegründet. Das Unternehmen ist spezialisiert auf Audio-DAC, Kopfhörerverstärker und Leistungsverstärker. Wir, bei SoundImports, haben kürzlich viele neue SMSL Produkte in unser Sortiment aufgenommen. Sie können sie alle auf unserer SMSL Markenseite sehen. Während einige dieser neuen Produkte auf dem Papier ähnlich erscheinen, zeigt sich bei näherer Betrachtung, dass sie bestimmte Merkmale aufweisen, die sie voneinander unterscheiden.

Beim Kauf eines Desktop-Audio-Stacks ist es in der Regel wichtig, die Synergie, die Tonalität und die Leistung von Audio-Decodern und -Verstärkern aufeinander abzustimmen, um die höchstmögliche Leistung innerhalb Ihres Budgets und Ihrer Audioleistung zu erzielen. Um Ihnen zu helfen, das passende Stack für Ihre Lautsprechersysteme zu finden, hat SMSL zwei hochwertige Desktop-Stacks zusammengestellt, die die neuesten und zuverlässigsten HiFi-DACs, Kopfhörerverstärker und Endstufen enthalten!

In diesem Blog werden wir uns zwei Stacks ansehen: den SMSL 9 Stack und die xO200 Audio Stack-Serie.

SMSL hat an seinen 2-Kanal-Systemen gearbeitet und der SMSL DA-9 ist ein Bluetooth 5.0 digitaler Class-D-Verstärker, der zusammen mit dem SMSL SU-9 DAC, dem SMSL SD-9 Streamer und dem SMSL SH-9 Kopfhörerverstärker eingesetzt werden kann. Alle Komponenten wurden zwischen 2020 und 2021 auf den Markt gebracht und sind somit auf dem neuesten Stand der Technik.

Der zweite Stack von SMSL ist die xO200 Audio-Stack-Serie. Dieser Stack bietet einen Vollverstärker mit den gleichen Eigenschaften und einer Class-D Bezeichnung. Der SMSL AO200 ist so konzipiert, dass er mit dem SMSL DO200 DAC und dem SMSL HO200 Kopfhörerverstärker/Vorverstärker gestapelt werden kann.

1. SMSL 9 Stack

Dieser Stack besteht aus vier Teilen:

• einen Player/Streamer (SMSL SD-9),
• einen DAC (SMSL SU-9),
• einen Kopfhörerverstärker (SMSL SH-9),
• und den Leistungsverstärker (SMSL DA-9).

Das komplette Set kann bei SoundImports für 1.649,80€* erworben werden.

Bild 1. SMSL 9 Stack.

SMSL SD-9 Streamer/Player

Der SMSL SD-9 ist Ihre Komplettlösung für alle Ihre HiFi-Musikbedürfnisse, denn das Gerät unterstützt die Wiedergabe der meisten Audiodateiformate in der Branche. Es unterstützt APE, WAV, WMA, FLAC, DSF, DFF, AIFF, M4A, AAC, OFF, MP2, MP3 und viele mehr. Schließen Sie einfach Ihre Festplatte, Ihren PC oder sogar Ihr Netzwerklaufwerk über WiFi an und genießen Sie. Es gibt mehrere Möglichkeiten, das Audiosignal an den SD-9 Network Music Player zu übertragen. Er unterstützt kabelloses und kabelgebundenes NAS, USB-Festplatte, USB-PC-Anschluss, USB-Smartphone-Anschluss, Bluetooth und DLNA. Mit Hilfe der HiBy Link-Anwendung kann der Benutzer die Wiedergabe auf dem SD-9 vollständig über sein Smartphone steuern. Das SD-9 verfügt über mehrere Ausgangsanschlüsse, um die Ausgabe an den HiFi-Audio-DAC in Ihrer Kette weiterzuleiten.

Es unterstützt optische, koaxiale, I²S-, AES/EBU- und USB-Signalausgänge, mit denen der Benutzer das SD-9 an einen Hochleistungs-DAC seiner Wahl anschließen kann.

Bild 2. SMSL SD-9 rückseitige Schnittstellen.

1. Stromanschluss 100-240V 50-60Hz
2. Ethernet RJ45
3. USB-A-Eingang (USB-Host)
4. Optischer Toslink-Ausgang
5. USB-B-Eingang (USB-Audio)
6. AES/EBU-Ausgang
7. Koaxialer Ausgang
8. I²S LVDS-Ausgang über HDMI
9. Bluetooth-Antenne
10. Steckplatz Micro SD

Wichtig zu erwähnen ist die Tatsache, dass der I²S-Eingang (Nr. 8 im Bild oben) ursprünglich für den internen Gebrauch auf einer Platine und nicht für den Anschluss nach außen gedacht war. Die Verwendung eines HDMI-Kabels für die Übertragung ist zufällig, es wurde verwendet, weil die Stecker, Buchsen und Kabel heutzutage allgegenwärtig sind.

I²S (Inter-IC Sound) ist eine Schnittstelle, die speziell für die direkte Kommunikation zwischen ICs (auf einer Platine) im Audiobereich entwickelt wurde, und die jetzt auch bei den High-End-DAC-Schnittstellen immer mehr an Bedeutung gewinnt. Auch wenn sie nicht sichtbar ist, ist diese Schnittstelle in die meisten Geräte (DACs, CD-Player usw.) eingebaut. In diesem Fall wird jedoch I²S mit LVDS (ein weltweiter Industriestandard für die Übertragung von Inter-IC-Kommunikation über kurze Kabellängen) verwendet, das im Sender und Empfänger entsprechend umgesetzt wird.

Abbildung 3. I²S-Schema.

Schauen Sie im Handbuch nach, um sicherzustellen, dass Ihr Kabel kompatibel ist. Dies gilt auch für den SMSL AO200.

SMSL SU-9 Audio-DAC

Der SMSL SU-9 ist ein reiner Desktop-DAC mit einem ESS SABRE9038Pro-Chipsatz, der BT5.0 UAT- und MQA-Fähigkeit besitzt. Der SMSL SU-9 ist ein hochwertiger DAC mit einer breiten Palette von Ein- und Ausgängen, die jedes Desktop-Setup ergänzen würden.

Der SU-9 hat zwei Ausgangsoptionen: ein Paar RCA Single-Ended-Ausgänge und ein Paar XLR-Ausgänge. Beide Ausgänge können auf Line-Pegel, d.h. volle Leistung, eingestellt oder über die Fernbedienung gesteuert werden, so dass der SU-9 DAC z.B. als Vorverstärker für Leistungsverstärker dienen kann. Der SU-9 kann eine Vielzahl von verlustfreien Formaten dekodieren, darunter MQA, PCM-Streams bis zu 32bit, 768Khz und native DSD-Dekodierung bis zu DSD512, wenn er in Verbindung mit einer XMOS USB-Stufe der 2 Generation. Er unterstützt auch die vollständige MQA-Wiedergabe und -Dekodierung. DoP64 ist in optischen und koaxialen Formaten erhältlich. Für den SU-9 hat sich SMSL für die Verwendung einer einzigen TOTL ES9038PRO DAC Chipsatz-Version entschieden. Im Vergleich zu den zwei internen DAC-Kanälen der mobilen Q2M-Versionen verfügt der ES9038PRO über acht. Daher kann der ES9038PRO-Chipsatz verwendet werden, um einen vollständig symmetrischen DAC zu erstellen.

Der SMSL SU-9 ist ein Musterbeispiel für einen hervorragenden Desktop-DAC. Wir haben es hier mit einem fantastischen "DAC-Instrumenten" zu tun, der absolute Transparenz der Quelle jenseits jeder menschlichen Hörschwelle bietet.

SMSL SH-9 Kopfhörerverstärker

Der SMSL SH-9 ist ein THX AAA-888 symmetrischer Kopfhörerverstärker mit 2 Mono-Verstärkerblöcken, die bis zu 3 W an einer 32-Ω-Last liefern können. Die Lautstärkeregelung des SH-9 ist wesentlich besser und ermöglicht eine exakte Lautstärkeanpassung bis hin zur kleinsten Einstellung. Er wird außerdem mit einer Fernbedienung und einem Chassis geliefert, was ihn zu einer hervorragenden Ergänzung des SU-9 macht. Der THX-Verstärker liefert ein außergewöhnlich sanftes, aber lineares Signal und ein hervorragendes Grundrauschen.

Kurz nach dem hervorragenden SU-9 DAC brachte SMSL den SH-9 Verstärker auf den Markt, was in gewisser Weise Sinn macht, besonders für diejenigen, die ein optisch schönes, kompaktes und stapelbares System suchen. Er hat die gleiche Designästhetik wie der SA400-Verstärker, aber mit den entscheidenden SU-9-Abmessungen. Noch wichtiger ist, dass SMSL eine ausgewogene, kompetente THX AAA-888-Verstärkerarchitektur eingebaut hat, die preislich konkurrenzfähig ist. Während der SH-9 in Bezug auf unterschiedliche Leistungsraten von Single-Ended-Eingängen unsymmetrisch zu sein scheint, ist das symmetrische Design mit einem Klirrfaktor von unter 0,00006% außergewöhnlich gut für das Rauschen.

Der SMSL SH-9 reiht sich ein in die Riege der hochauflösenden Kopfhörerverstärker. Er lässt sich gut mit dem SMSL SU-9, seinem DAC-Partner, kombinieren. Er verfügt über ein kontrastreiches, hochauflösendes Display mit präziser digitaler Lautstärkeregelung. Auch der Preis ist recht ansprechend. Aufgrund des Displays sieht es so aus, als hätte er einen DAC, aber das ist nicht der Fall.

SMSL DA-9 Bluetooth-Digitalverstärker

Der SMSL DA-9 ist ein Desktop-Leistungsverstärker mit Bluetooth 5.0, aptX-Decodierung und einer Leistung von bis zu 90 W an 4Ω.

Der DA-9 ist ein Zweikanal-Verstärker mit einer vollständig symmetrischen Schaltung, die die Signalverzerrung deutlich minimiert. Jeder Kanal verfügt über eine Infineon Class-D-Verstärkerschaltung, die für eine zusätzliche Reduzierung der Verzerrungen sowie einen Wirkungsgrad von 92 % sorgt, wodurch der Stromverbrauch gesenkt wird.

Das Gerät verfügt über analoge Eingänge (unsymmetrisch und symmetrisch) sowie einen Bluetooth-Eingang, der es ermöglicht, das Gerät in Verbindung mit einem Telefon als komplette Quelle zu nutzen. Obwohl nur ein Paar Lautsprecherausgänge vorhanden ist, gibt es eine Option für einen Subwoofer-Ausgang, der einem kleineren Regallautsprecher den dringend benötigten Bassschub verleihen kann. Trotz seiner zahlreichen Funktionen verfügt der DA-9 über genügend Leistung, um auch die meisten Lautsprecher mit mittlerer Empfindlichkeit zu betreiben. Während die DA-9 und die SU-9 zusammen gut aussehen, kann die DA-9 mit besserem Vorverstärkungsequipment aufsteigen und die Detailwiedergabe der meisten Lautsprecher hervorheben, während sie immer noch eine ansprechende und unterhaltsame Präsentation liefert.

Der DA-9 ist mit einem NJRC NJW1194 Lautstärkeregler-IC ausgestattet, um die von ihm erzeugte Leistung zu steuern. Dadurch wird sichergestellt, dass der DA-9 über den gesamten Lautstärkebereich eine ausgewogene Kanalbalance sowie eine lineare Leistungsabgabe bei zunehmender Lautstärke aufweist.

Der DA-9 wurde als Ergänzung zum SH-9, SD-9 und SU-9 entwickelt und sieht in Kombination mit diesen drei Geräten als Quadruple Stack hervorragend aus. Es ist jedoch auch möglich, ihn als eigenständigen Verstärker zu verwenden.

Aufgrund der bescheidenen Größe des Stacks ist der Platz in dem kleinen Rahmen begrenzt. SMSL hingegen hat alles, was möglich ist, in diesen kleinen Raum hineingestopft.

Kabel

Um diese Geräte anzuschließen, benötigen Sie die folgenden Audio Kabel:

• XLR-Buchse-Stecker Symmetrisches HiFi-Kabel
• RCA-Kabel
• Optisches Kabel
• USB
• Koaxiales Kabel

2. Der Audio-Stack der xO200-Serie

Dieser Stack besteht aus drei Teilen:

• einen DAC (SMSL DO200),
• einen Kopfhörerverstärker (SMSL HO200),
• und den Leistungsverstärker (SMSL AO200).

Das komplette Set kann bei SoundImports für 1.229,85€* erworben werden.

Die SMSL xO200-Serie zielt darauf ab, einige unverwechselbare und kosteneffektive Audioprodukte zu schaffen, die auf Parametern basieren, die nach gründlicher Prüfung der Marktanforderungen festgelegt wurden. SMSL bietet eine einzigartige Kombination aus Erschwinglichkeit und hochwertiger Bauweise sowie nützlichen Funktionen, die sie besonders für audiophile Einsteiger attraktiv machen. Der DO200 hat zum Beispiel mehr Funktionen als andere DAC Module in diesem Preissegment. Beachten Sie, dass der DO200 so konzipiert wurde, dass er problemlos mit dem SMSL-Verstärker AO200 und dem Kopfhörerverstärker HO200 aus derselben Serie zusammenarbeitet, um den DO200 sowohl ästhetisch als auch funktionell zu ergänzen.

Bild 3. Der Audio-Stack der xO200-Serie.

SMSL DO200 Audio-DAC

Der SMSL DO200 ist ein MQA- und Bluetooth-fähiger Desktop-ESS ES9068AS. In seiner Preisklasse ist der SMSL DO200 MQA Audio DAC eine fantastische Leistung, mit hervorragenden Details, Trennung und Tiefe. Ein schönes Display und eine Vielzahl von Anschlüssen machen ihn zu einem vielseitigen und attraktiven Gerät.

Auf der Rückseite befinden sich zwei Ausgänge: ein symmetrischer XLR- und ein unsymmetrischer RCA-Ausgang. Zu den Eingängen gehören USB-A für den Anschluss eines Computers, Coax und Optical Digital, XLR AES/EBU und HDMI I²S für DSD. Außerdem gibt es eine Bluetooth-Signaleingangsantenne.

Zum Lieferumfang gehört eine voll funktionsfähige Fernbedienung. Ein IPS-Farbdisplay mit Vollansicht und Dimmfunktion ist ebenfalls enthalten. Die Eingangs-/Ausgangsanschlüsse sind mit einer hochwertigen Goldbeschichtung versehen. Es wurde die HI-RES-Zertifizierung erhalten. Eine lineare Stromversorgung, ein diskretes Bauteil, das ausschließlich für analoge Schaltungen entwickelt wurde, und mehrere rauscharme Stromversorgungen werden eingesetzt, um den Wirkungsgrad zu verbessern und den Stromverbrauch zu senken.

Der DO200 verfügt über eine Lautstärkeregelung, d.h. er hat einen veränderbaren Lautstärkeausgang, was eine gute Sache ist, denn er hat eines der klarsten und saubersten Signale, die es derzeit auf dem Markt gibt. Normalerweise würde man bei einem DAC mit Lautstärkeregelung einen Qualitätsverlust befürchten, aber das ist beim DO200 kein Problem.

Zwei High-End ESS ES9068AS DAC Chips, fünf High-End OPA1612A Dual-Operationsverstärker, ein rauscharmes Netzteil und ein XMOS XU-216 Chip, der eine 32-Bit-Verarbeitung ermöglicht und Signale bis zu DSD512 (nativ) und PCM bis zu 768KHZ über USB verarbeitet, gehören zu den Komponenten im DO200 DAC.

Der SMSL DO200 ist unbestreitbar ein gutes Preis-Leistungs-Verhältnis, sowohl in Bezug auf die klangliche Leistung als auch auf die Gesamtqualität und die Funktionen, und er ist einer der einfachsten DACs, die man derzeit empfehlen kann, besonders wenn man ein MQA-Fan oder -Liebhaber ist. Der DO200 wurde für Leute entwickelt, die es praktisch mögen, mit einem großartigen Gehäuse, das eine praktische Fernbedienung und ein Display enthält, und wenn Sie nicht gerade ein Hardcore-Fan von sehr einfachen DAC-Designs sind, hat der DO200 deutlich mehr Schnickschnack als die meisten Mitbewerber. Denken Sie daran, dass es Firmen gibt, die DACs für Tausende von Dollar verkaufen, die keinen Bluetooth-LDAC-Eingang oder eine gut funktionierende USB-/I²S-Schnittstelle haben und stattdessen auf koaxiale/optische Signale setzen.

Unabhängig vom Eingang, den Sie mit dem DO200 verwenden, wird er einen konsistenten Klang haben, und solange Sie ein paar praktische XLR-Kabel haben, sollten Sie jahrelang gut zurechtkommen. Wenn Sie einen praktischen DAC mit Fernbedienung, Lautstärkeregler, koaxialen, optischen, USB-, I²S- und AES-Eingängen und einem warmen und natürlichen Klang suchen, ist der SMSL DO200 genau das Richtige für Sie.

SMSL HO200 Kopfhörerverstärker / Vorverstärker

Der SMSL HO200 ist ein vollsymmetrischer Halbleiter-Desktop-Kopfhörerverstärker mit einer Ausgangsleistung von bis zu 3 W an einer 32-Ohm-Last. Die drei Kopfhöreranschlüsse (XLR Balanced, 1/4" Single-Ended und 4,4mm Balanced) befinden sich auf der linken Vorderseite, der Lautstärkeregler in der Mitte und vier Dip-Schalter für Input, Mode Selection, Gain und Power auf der rechten Seite. Auf der Rückseite befinden sich ein symmetrischer XLR-Eingang und -Vorverstärkerausgang sowie ein Single-Ended-Cinch-Eingang/Vorverstärkerausgang, gefolgt von einem Hauptnetzschalter und einer Buchse für das abnehmbare Netzkabel.

Neben dem PLFC verfügt der HO200 über ein extrem rauscharmes Netzteil mit einem SNR von 140dB und einer Restwelligkeit von 1uV. Die PLFC-Implementierung des HO200 hat eine verschwindend geringe Verzerrung von nur 0,00006 Prozent oder 123 dB. Dadurch verfügt der HO200 auch über einen großen Dynamikbereich von bis zu 140 dB. Der HO200 enthält außerdem hochwertige Widerstände, die das durch Schalttransienten verursachte Knacken reduzieren. Dadurch wird sichergestellt, dass die an den HO200 angeschlossenen Kopfhörer keinen Überspannungen ausgesetzt sind, die den Kopfhörer beschädigen könnten. Der HO200 ist ein leistungsstarker Kopfhörerverstärker mit geringem Rauschen und geringer Verzerrung. Wenn es um symmetrische Ein- und Ausgänge geht, gibt es jedoch eine Besonderheit in seinem Design. Da die Summe der Verzerrungsgeräusche unterhalb der Hörschwelle liegt, reicht sie nicht aus, um hörbare Folgen zu verursachen. Außerdem gibt es einen Schutz gegen die Wiedergabe von Inhalten mit einer Frequenz von weniger als 12 Hz.

Dank seiner großartigen Konstruktion und seiner überragenden Klangqualität wird er alle Liebhaber von Transparenz und Wiedergabetreue ansprechen, ohne dabei viel Musikalität oder Spaß zu opfern. Für viele, die einen zuverlässigen, gut klingenden und leistungsstarken Kopfhörerverstärker benötigen, ohne dabei das Budget zu sprengen, ist er die ideale Lösung.

Bild 4. SMSL HO200 Frontschnittstelle.

SMSL AO200 Verstärker Bluetooth 5.0 Subwoofer

Der SMSL AO200 ist ein kompakter Leistungsverstärker mit einem Bluetooth Wireless-Empfänger und einer Ausgangsleistung von bis zu 90 W an einer 4Ω-Last. Trotz des relativ kleinen Gehäuses des AO200 verfügt er über Funktionen, die die meisten doppelt so großen Verstärker nicht haben. Beeindruckend ist jedoch, wie es SMSL gelungen ist, all diese Funktionen unterzubringen und gleichzeitig einen relativ neutralen, aber lebendigen und dynamischen Class-D-Verstärker zu schaffen, der viele Details wiedergeben kann.

Das Datenblatt des AO200 verrät, dass er das Zeug zu einem hochwertigen Stereo-Vollverstärker hat. Um die Kanalbalance zu erreichen, verfügt er über einen NJW1194-Lautstärkeregelungschip. Mit ERO-Audiokondensatoren und rauscharmen MELF-Widerständen sind auch die übrigen Bauteile von hoher Qualität.

Neben diesen Komponenten enthält der AO200 den Infineon MA12070, einen hochwertigen Class-D-Verstärkerchip, von dem zwei Stück in einer vollsymmetrischen Topologie im Gehäuse eingebaut sind.

Die MERUS-Technologie in diesen MA12070 ermöglicht es den vier MOSFETS, ein PWM-Signal mit drei Zuständen anstelle von nur zwei Zuständen in Standard-Class-D zu erzeugen, wodurch das Ausgangssignal des Verstärkers geglättet wird.

Bild 5. Vorderseite und Rückseite des SMSL AO200.

1. Multifunktionsknopf
2. IR-Empfänger
3. Bildschirm
4. Einseitiger RCA-Eingang
5. Bluetooth-Antennenanschluss
6. Ausgang rechter Kanal
7. Anschluss für die Stromversorgung
8. Symmetrischer XLR-Eingang
9. Subwoofer-Ausgang
10. USB-A-Eingang
11. Ausgang des linken Kanals
12. Netzschalter

Auch wenn man sich bessere Bluetooth-Codecs und physische Anschlüsse wünschen würde, liefert das AO200 in den entscheidenden Bereichen. Klangqualität und Ausgangsleistung sind diese beiden Faktoren. Der SMSL AO200 Digital Power Amplifier ist ein leistungsstarker Verstärker, der als Herzstück einer preiswerten oder teuren HiFi-Anlage für Ihre Wohnung oder Ihr großes Schlafzimmer dienen kann.

Kabel

Um diese Geräte anzuschließen, benötigen Sie die folgenden Audio Kabel:

• XLR-Buchse-Stecker Symmetrisches HiFi-Kabel
• RCA-Kabel
• Optisches Kabel
• USB
• Koaxiales Kabel

Fazit

Abschließend sollten wir erwähnen, dass wir mit beiden SMSL-Serien äußerst zufrieden sind und dass alle drei/vier Geräte gut zusammenarbeiten und zu einem ausgezeichneten Preis-Leistungs-Verhältnis kombiniert werden können, das sowohl Kopfhörer als auch Lautsprecher abdeckt. Sie haben die Wahl, und mit dem ersten Stack haben Sie die Möglichkeit, den Streamer/Player hinzuzufügen.

Wenn Sie auf der Suche nach anderen SMSL-Stacks sind, empfehlen wir Ihnen die SU-8s + SH-8s oder die VMV-Serie für Premium-Produkte wie den:  VMV A1 + D1se oder die VMV A2 + VMV D2.
