    SMSL VMV A2 2 x 200 W hochauflösender Stereo-Verstärker

    826,41 €999,95 € 1 Auf Lager: Lieferzeit 1-3 Werktage
    • Kostenloser Versand ab 149 € (DE & A)
    • Versicherter Versand am selben Tag
    • Hausinterner technischer Support
    • 45 Tage Widerrufsrecht
    Haben Sie eine Frage zu diesem Produkt?

    Haben Sie eine Frage zu diesem Produkt?

    Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

    Produktbeschreibung

    S.M.S.L hat den VMV A2 vorgestellt, einen Leistungsverstärker aus der VMV-Premium-Serie. Der VMV A2 kombiniert einen reinen und satten Klang mit einer maximalen Leistung von 200 Watt pro Kanal. Er ist mit hochwertigen Komponenten wie Qualcomm Bluetooth-Hardware, DSD512, neuesten DSP-Chips und einem ST-Hochleistungsverstärkerchip ausgestattet. Der VMV AA ist dafür gemacht, Ihre High-Tech-Lautsprecher mit Strom zu versorgen und sie zum Leben zu erwecken.



    Highlights

    • CNC-Gehäuse aus Aluminiumlegierung
    • Subwoofer-Vorverstärkerausgang
    • Eingebaute mehrere EQ-Modi und Höhen-/Bass-Einstellmöglichkeiten
    • Schutzschaltung für Überhitzung, Überstrom, etc.
    • Hochwertige vergoldete Eingangs- und Ausgangsklemmen



    Produkt Details

    VMV A2 2 x 200 W hochauflösender Stereo-Verstärker mit aptX HD und Subwoofer-Vorverstärkerausgang



    Der VMV A2 ist ein kleiner, filigraner Class-D-Verstärker, der sich ideal für die Verbreitung von Musik eignet. Er kann eine sehr saubere Klangqualität liefern und dank des amerikanischen TI audiophilen ADC-Chips PCM1804, mit einer Filterschaltung, die aus 3 rauscharmen Operationsverstärkern OPA1678 besteht, liefert er eine insgesamt gute Klangleistung.



    Die Verwendung eines professionellen LLC-Resonanznetzteils, das sich besser für Leistungsverstärker eignet, beinhaltet fortschrittliche EMI-Filter, passende aktive PFC-Schaltungen und sorgt für einen sauberen Ausgang, stabilisiert die Ausgangsleistung und reduziert die Störungen des Stromnetzes.



    Darüber hinaus verwendet der VMV A2 den neuesten DSP-Chip mit ST-Hochleistungs-Verstärkerchip, der sorgfältig entwickelt und getestet wurde und eine Verzerrung von nur 0,0008 % (-102 dB) aufweist! Die XMOS-Lösung der zweiten Generation, die PCM-Abtastrate unterstützt bis zu 32bit/768kHz, DSD unterstützt bis zu DSD512, und der exklusive kundenspezifische Treiber unterstützt Native DSD!



    Die analoge Audiosignal-Eingangsschnittstelle verwendet den amerikanischen TI-Audiophile-ADC-Chip PCM1804 mit einer Filterschaltung, die aus 3 rauscharmen Operationsverstärkern OPA1678 besteht, so dass das analoge Audiosignal, das in diesen volldigitalen Leistungsverstärker eingespeist wird, auch eine gute Klangleistung aufweist.



    Aufgrund seiner CNC-Aluminium-Schale wird die Temperaturkontrolle stark verbessert, um die Wärmeableitung Kapazität. Darüber hinaus hat dieses Gehäuse und ein schönes Aussehen, ohne auf Leistung oder Zusätze von Kühlelementen zu verzichten. Nicht zu vergessen, die ebenso schöne Fernbedienung ist im Lieferumfang enthalten.



    Was ist in der Box?

    • 1 x Fernbedienung
    • 1 x Externe Antenne
    • 1 x Satz verstellbare Füße
    • 1 x Stromkabel
    • 1 x USB A zu B Kabel

    Eigenschaften

    Artikelnummer:
    VMV A2
    Nennleistung (QMW)
    2x 200 watts at 4 ohms
    2x 100 watts at 8 ohms
    Mindestlast
    4 ohm
    Signal-Rausch-Verhältnis (SNR)
    115 dB
    Verzerrung
    0.0008% THD+N
    Maximale Abtastrate
    USB/I2S
    PCM: 44.1~768 kHz
    DSD: 2.8224~22.5792 MHz
    Optical/Coaxial
    PCM: 44.1~192kHz
    Verstärkertopologie
    TI OPA16678
    Verstärkerklassifizierung
    Class D
    Ausgangskanäle
    2

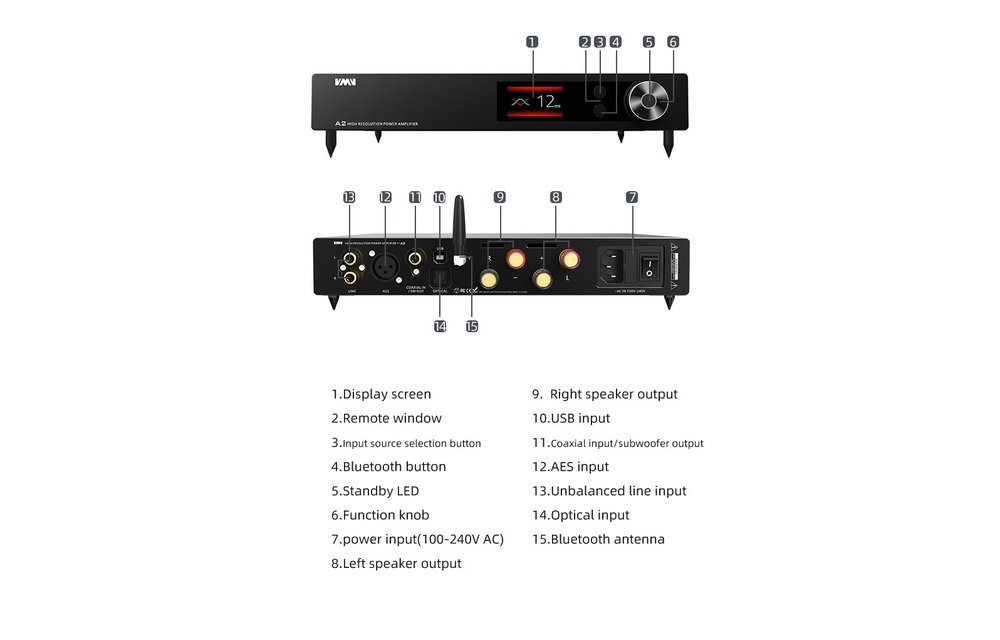

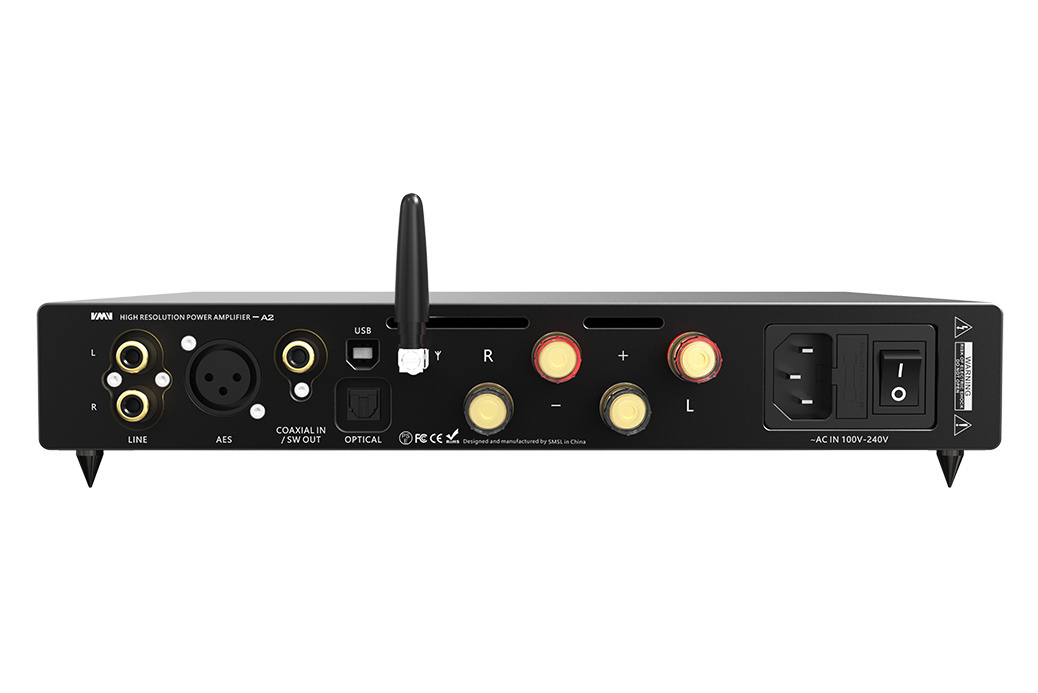

    S/PDIF ein / aus
    1/0
    Koaxial ein / aus
    Coaxial input/subwoofer output
    Cinch ein / aus
    Unbalanced line input
    XLR ein / aus
    Input AES/EBU
    USB
    USB-B
    Subwoofer pre-out
    Yes
    Bluetooth
    aptX-HD, UAT, LDAC, aptX, SBC and AAC
    Bananenstecker
    Yes
    Fernbedienung
    Yes
    EQ-Korrektur
    Bass and Treble adjustment.
    Range -10dB - +10dB
    EQ-Profile
    8 profiles
    Einstellbare Übergangsfrequenz
    Subwoofer output cuttoff freq. 150Hz @ -3dB
    Leistungsbedarf
    110/240 VAC
    Abmessungen (T x B x H)
    255 x 280 x 43 mm
    Gehäusematerial
    Aluminum alloy CNC
