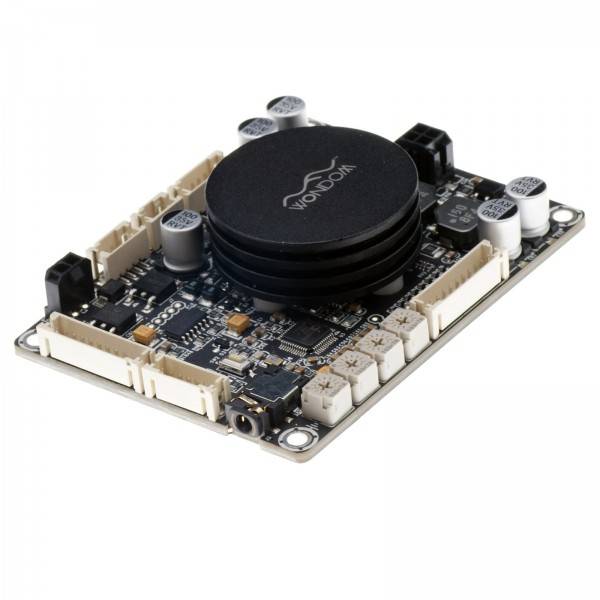

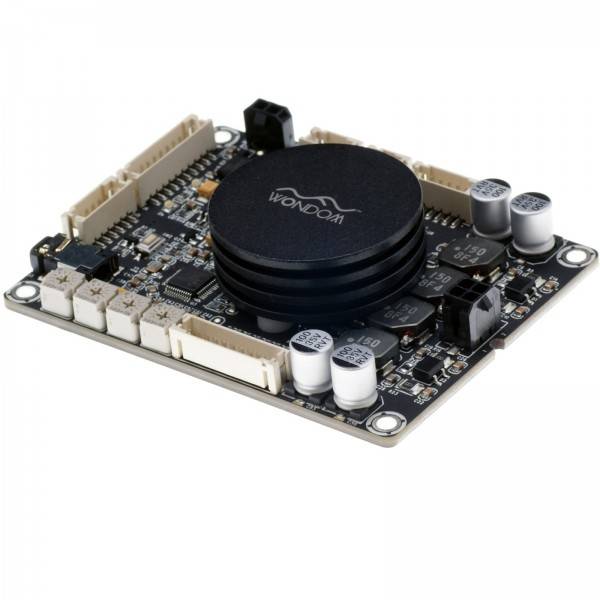

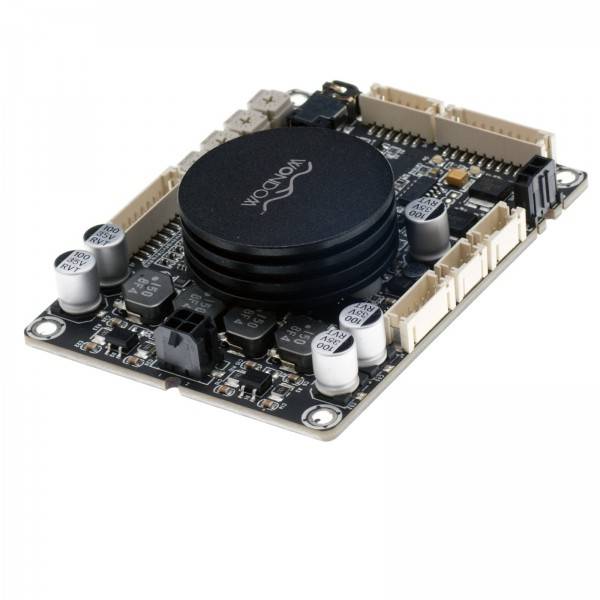

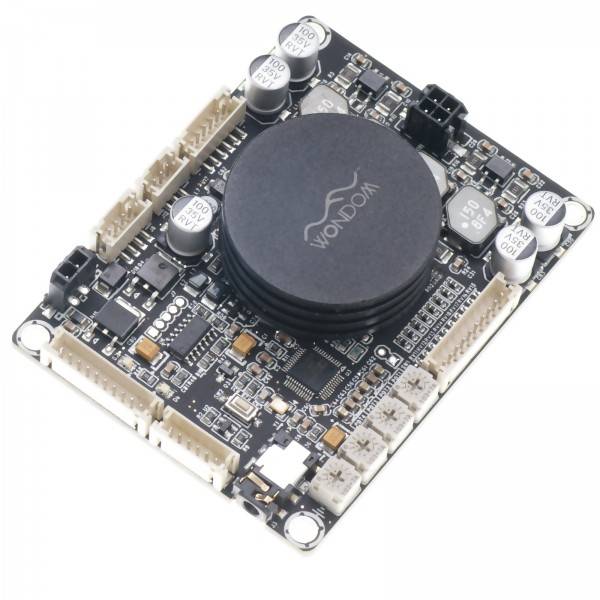

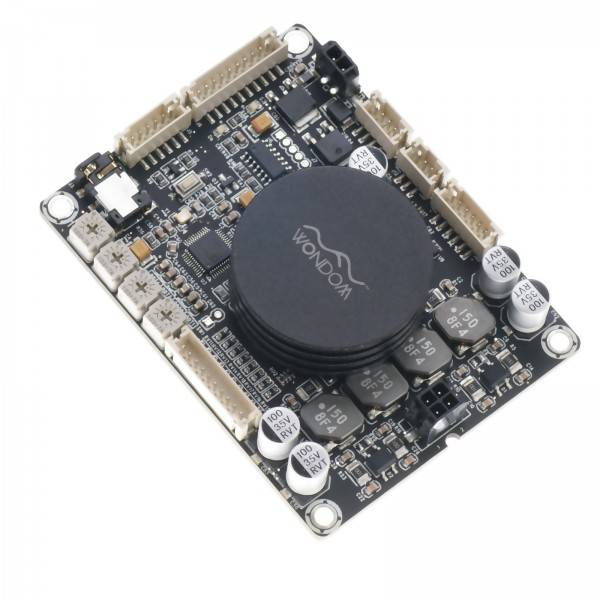

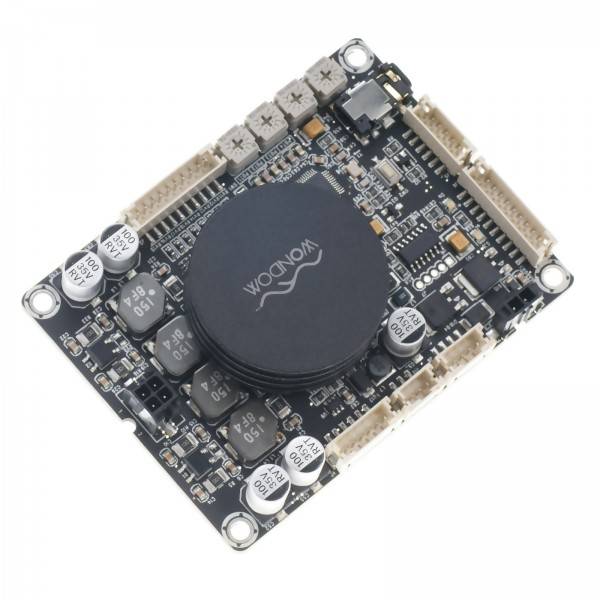

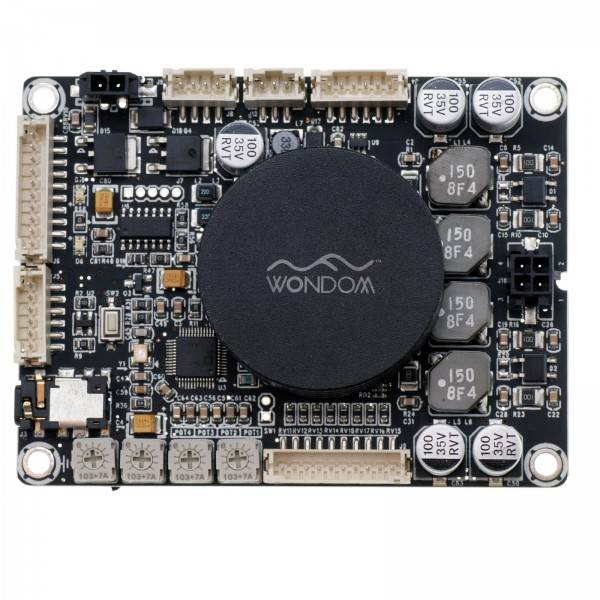

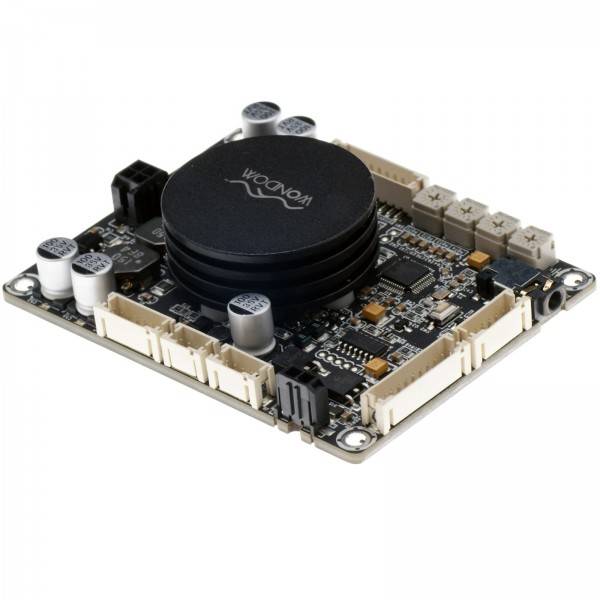

    Sure Electronics AA-JA31181 1x 100 Watt Class D Audioverstärkerplatine

    € 37,15€ 44,95 Nicht auf Lager: bitte kontaktieren Sie uns für die aktuelle Lieferzeit

    Bulk discount Genießen Sie diese tollen Rabattangebote
    • -5% Bestellung 4 für nur €42,70 pro stück
    • Versicherter Versand mit Sendungsverfolgung
    • Kostenloser Versand ab 149€ (DE, A)
    • Versand am selben Tag
    • Hausinterner technischer Support
    Haben Sie eine Frage zu diesem Produkt?

    Haben Sie eine Frage zu diesem Produkt?

    Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

    Produktbeschreibung

    Das Sure Electronics AA-JA31181 1x 100 Watt Class D Audio Amplifier Board mit Audio DSP - JAB3-100 ist eine Verstärkerplatine, die leicht in jedes Projekt, jeden Lautsprecherbau oder jedes andere Heimwerkerprojekt eingebaut werden kann, das eine kleine Verstärkerplatine benötigt.



    Highlights

    • ADAU1707 Audio-DSP integriert
    • PBTL-konfigurierbar
    • Vollständig kompatibel mit JAB1 und JAB2
    • USBi oder WONDOM In-Circuit Programmierer
    • Debug-Port für Sigma Studio durch Original
    • 6 x 2,7 Zoll PCB-Größe



    Anschlüsse:





    Hochwertige Audio-Performance

    Das Sure Electronics AA-JA31181 1x 100 Watt Class D Audio Amplifier Board mit Audio DSP - JAB3-100 liefert hochwertigen Sound ohne viel Strom zu verbrauchen. Die Verstärkerboards der JAB-Serie unterstützen den Parallel Bridge Tied Load-Modus, bei dem zwei Ausgänge als ein Kanal zusammengeschaltet werden. Im PBTL-Modus (Mono) kann jeder der beiden Eingänge als Eingangsanschluss arbeiten. Wenn das Audiosignal an beide Eingänge übertragen wird, werden die Ausgänge gemischt. Verbinden Sie den positiven und negativen Ausgang zusammen, um die beste Effizienz zu erreichen.



    Kompatibel mit JAB1/ 2

    JAB1 und JAB2 bieten eine Stereolösung für tragbare Bluetooth-Lautsprecher mit MPPT-Akkuladung. JAB3 ist nicht nur ein Kopfhörerverstärker, sondern bietet auch eine flexible DSP-Lösung. Das bedeutet, dass er in Verbindung mit den JAB1/2 Hauptplatinen ein komplettes 4.0 (BTL), 2.1 und 0.2 (PBTL) Audiosystem mit Steuerschnittstellen und Signalverarbeitung darstellt. Der Einsatzbereich reicht von aktiven Lautsprecherkonzepten (digitale 3-Wege 3er-Weiche, 2-Wege 2er-Weiche, Bassverstärkung, etc.) bis hin zur Realisierung der Transformation von 2.0 auf 2.1 (bei Verwendung mit JAB2). Mit vier Potentiometern kann der Kunde die Standardfunktion erhalten und die Lautstärke des Audioeingangs, die Verstärkung, die Trennfrequenz der Bässe und Höhen einstellen.



    DSP-Integration

    Mit dem integrierten Debug-Port für Sigima Studio können Kunden mit Sure Electronics ICP1, ICP2 oder dem originalen Analog USBi vorprogrammieren, um weitere Funktionen wie Entzerrung, Frequenzweiche, Bassverstärkung, Multiband-Dynamikbearbeitung, Verzögerungskompensation usw. zu erhalten. Der on-board voll programmierbare 28-/56-Bit-Audio-DSP ADAU1701 von Analog Device ist kompetent in verschiedenen Anwendungen der Signalverarbeitung. Dieser Prozess kann die realen Einschränkungen von Lautsprechern, Verstärkern und Hörumgebungen kompensieren und so die wahrgenommene Audioqualität deutlich verbessern. Die meisten Prozesse werden im vollen 56-Bit-Modus mit doppelter Präzision durchgeführt, was zu einer sehr guten Low-Level-Signalleistung füführt. Zwei ADCs und vier Σ-Δ DACs, die in diesem DSP integriert sind, bieten eine Dynamik von 98,5 dB zwischen analogem Eingang und analogem Ausgang. Jeder ADC hat einen THD + N von -83 dB, und jeder DAC hat einen THD + N von -90 dB. Die beliebtesten Anwendungen sind aktive Lautsprecher, Beschallungsanlagen und aktive Subwoofer, einschließlich Stereo-Hochpassfilter und gemischter Tiefpassfilter, auch mit Aktivlautsprecher-Controller genannt.



    Extrem niedrige Standby-Leistung

    Der Sure Electronics JAB3-100 bleibt bis zu 7 Tage im Standby-Modus eingeschaltet, auch wenn Bluetooth aktiviert ist. Diese Standby-Zeit ist ca. 4x länger als bei der Konkurrenz, da ein hocheffizienter DC/DC-Wandler verwendet wird, der durch den Einsatz eines Mikrocontrollers als PMU (Power Management Unit) den Stromverbrauch minimiert.







    Anwendungen





    Paket enthält

    • 1 x Sure Electronics JAB3-100 1x 100 Watt Class D Audio-Verstärkerplatine mit Audio-DSP
    • 1 x Netzkabel
    • 1 x 4-poliges Lautsprecherkabel
    • 1 x 5mm Klinkenkabel

    Eigenschaften

    Artikelnummer:
    AA-JA31181
    Nennleistung
    100 watts at 4 ohms
    Mindestlast
    2 ohms
    Effizienz
    84 %
    Signal-Rausch-Verhältnis (SNR)
    88 dB
    Verzerrung

    0.03 % THD at 200 Hz, 2 ohms, 1 watt
    0.05 % THD at 200 Hz, 2 ohms, 10 watts

    Frequenzgang
    20 - 20,000 Hz
    Verstärkungsfaktor
    26 dB
    Eingangsempfindlichkeit
    0.770 V
    Eingangsimpedanz
    10k ohms
    Amplifier Classification
    Class D
    Verstärkertopologie
    Texas Instruments TPA3116
    Ausgangskanäle
    1
    Eingangsanschlusstyp
    4 pin PCB connector
    Ausgangsanschluss
    4 pin PCB connector
    DSP-Funktion
    Bluetooth
    -
    EQ-Korrektur
    Leistungsbedarf
    12 - 26 VDC
    Stromanschlussstecker
    2 pin PCB connector
    Derzeitige Begrenzung
    -
    Unter- / Überspannungsschutz
    -
    Abmessungen (L x B x H)
    91 x 69 x 23 mm
    Abstand zwischen Befestigungslöchern
    84 x 61 mm
    Durchmesser Befestigungslochs
    3.5 mm

    Mehr anzeigen

    Bewertungen

    1 from 5Based on 1 reviews
    Produkt bewerten
    1 von 5
    Very distorted at high output volume, could not pair it with any speaker drivers I have. Will keep experimenting, but I can't recommend it
    Durch John K. on 14 Mai 2019
