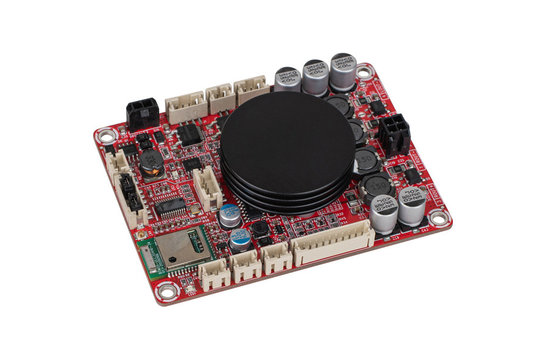

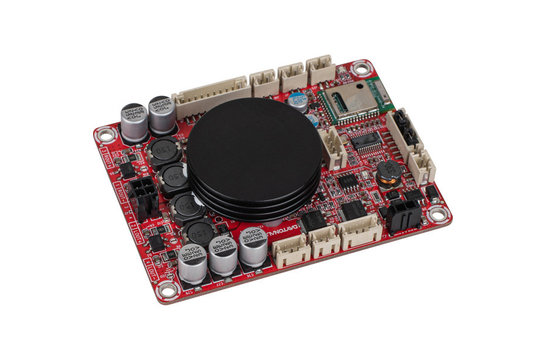

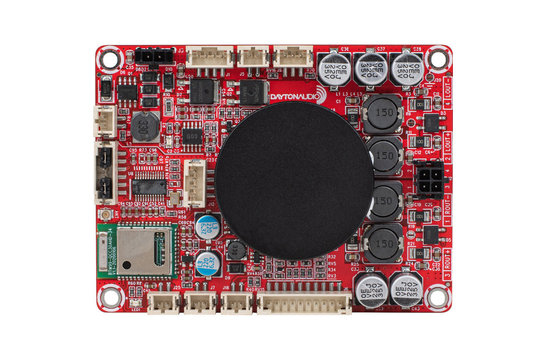

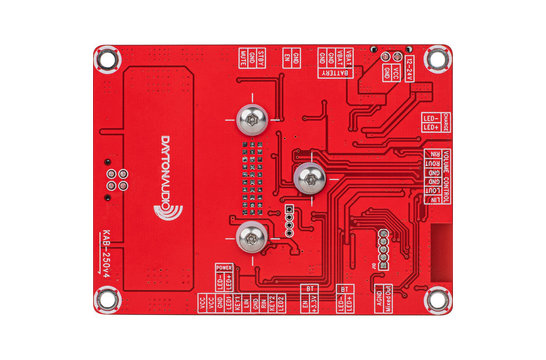

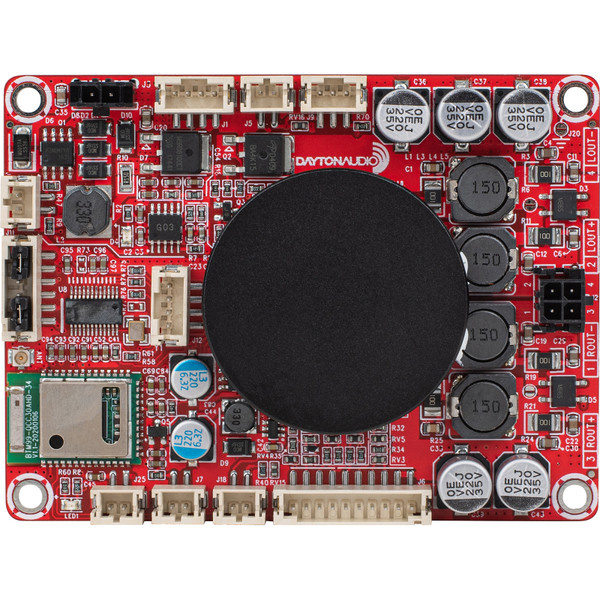

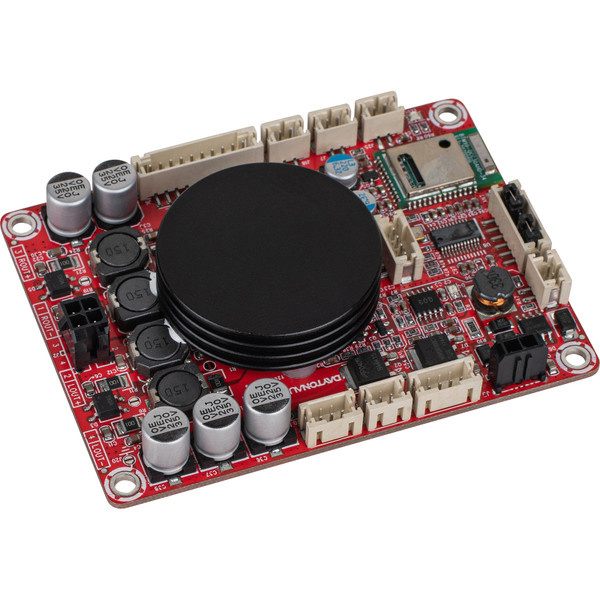

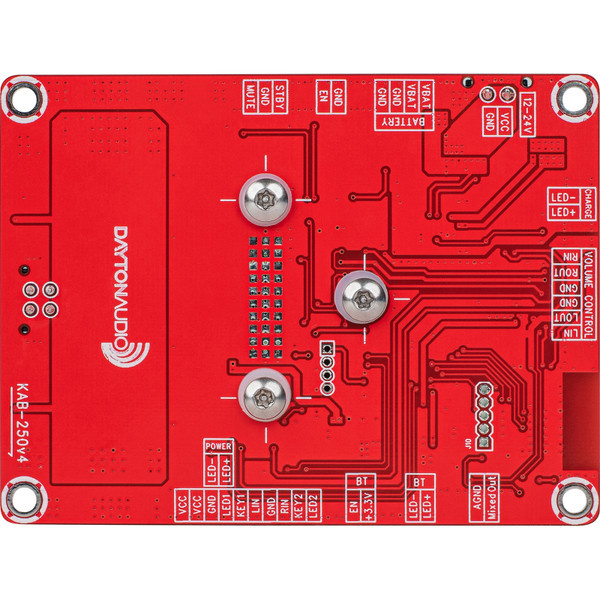

    Dayton Audio KAB-250v4 2x50W Class D Audio-Verstärkerplatine mit Bluetooth 5.0

    53,68 €64,95 € 10+ Auf Lager: Lieferzeit 1-3 Werktage
    • Kostenloser Versand ab 149 € (DE & A)
    • Versicherter Versand am selben Tag
    • Hausinterner technischer Support
    • 45 Tage Widerrufsrecht
    Haben Sie eine Frage zu diesem Produkt?

    Haben Sie eine Frage zu diesem Produkt?

    Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

    Produktbeschreibung

    Mit dem Dayton Audio KAB-250v4 Bluetooth-Verstärker-Board können Sie schnell und einfach Ihr Projekt, Ihren Lautsprecherbau, Ihr Point-of-Purchase-Display, Ihren Kiosk oder jeden anderen Ort, an dem Musik oder Sound das Erlebnis bereichern, mit Audio versorgen. Mit einer Ausgangsleistung von 2 x 50 Watt steht mehr als genug Leistung zur Verfügung, um Stereolautsprecher anzusteuern, dennoch ist das Board kompakt genug, um es in nahezu jedes Projekt zu integrieren.



    Highlights

    • Effiziente 2 x 50 Watt Leistung aus dem Texas Instruments TPA3116 Verstärkerchip
    • Bluetooth 5.0 mit aptX direkt auf der Platine integriert - kein separates Modul erforderlich
    • Kabelbäume ermöglichen eine schnelle und einfache Installation ohne Lötarbeiten
    • Getrennte Anschlüsse für Batteriebetrieb oder direkte Gleichstromversorgung über einen Netzadapter
    • Optionales Zubehör erweitert die Funktionalität und mehr
    • 5 Jahre Dayton Audio Garantie



    Product details

    Dayton Audio KAB-250v4 2x50W Class D Audio-Verstärkerplatine mit Bluetooth 5.0

    Tipp: Werfen Sie einen Blick auf die Tabelle in diesem Blogpost, um zu sehen, welches Netzteil Sie für dieses Produkt wählen sollten.



    Hochwertige Audio-Leistung

    Integriertes Bluetooth

    Einfacher Einbau

    Das Dayton Audio KAB-250v4 Bluetooth-Verstärkerboard liefert eine hohe Klangqualität, ohne viel Strom zu verbrauchen. Dies ist auf den hocheffizienten Texas Instruments TPA3116 Class-D Verstärkerchip zurückzuführen. Der TI TPA3116 arbeitet mit einem Wirkungsgrad von 90 %, was sich bei Batteriebetrieb als großer Vorteil erweist, da die Spielzeit mit einer einzigen Ladung verlängert wird. Die extrem geringen Verzerrungen und das knackfreie Verhalten machen diese HiFi-Verstärkerplatine zu einem unverzichtbaren Bestandteil eines jeden hochwertigen Audioaufbaus.Im Gegensatz zu anderen Verstärkerboards verfügt das Dayton Audio KAB-250v4 über ein eingebautes Qualcomm Bluetooth 5.0 Modul mit aptX. Der Vorteil von Bluetooth 5.0 ist der geringe Stromverbrauch, der die Spielzeit von batteriebetriebenen Anlagen verlängert. Die Streaming-Audioqualität kann mit der von CDs mithalten, da der Bluetooth-Chip aptX, aptX HD, aptX LL, SBC & AAC unterstützt. Die hohe Empfangsempfindlichkeit mit einer HF-Leistung von bis zu 9 dBm und -90 dBm sowie die integrierte Antenne sorgen für eine stabile drahtlose Verbindung bis zu 15 m. Die integrierte Buchse für eine externe Antenne ermöglicht die Montage der KAB-Karte in einem Metallgehäuse mit einer externen Antenne (separat erhältlich). Entwickelt und gebaut für Bluetooth-Demonstrationszwecke, bietet dieses voll funktionsfähige Modul einen schlüsselfertigen Ansatz zur Bluetooth-Zertifizierung für Konsumgüter. Wenn die Anwendung dieses Boards für den Hobbyisten oder für industrielle Zwecke ist, ist nichts erforderlich, um den vollen Komfort des Pairings und des Streaming von Bluetooth-Audio in hoher Qualität zu genießen. Das KAB-250v4 ist auch für CE- und FCC-Zertifizierungszwecke bereit.Im Lieferumfang des KAB-250v4 sind zwei Kabelbäume enthalten: einer für die Gleichstromversorgung und der andere für den Anschluss an Stereolautsprecher. Für viele Anwender sind diese Kabel alles, was zur Fertigstellung eines Projekts benötigt wird. Da sie über zusätzliche On-Board-Anschlüsse mit Kabelbäumen (separat erhältlich) verfügen, um die Installation zu beschleunigen und sichere Verbindungen herzustellen, entfällt das Löten oder die Fehlersuche bei losen und instabilen Kontakten. Dayton Audio bietet darüber hinaus eine Vielzahl von Zubehörteilen mit robusten Funktionen, die die Installation noch einfacher machen. Erfahren Sie unten mehr über optionales Zubehör.


    Endlose Anwendungen

    Aufgrund der Gesamt-Audioleistung und des eingebauten Bluetooth hat diese Verstärkerplatine nahezu endlose Anwendungsmöglichkeiten. Von Hobbyisten und Heimwerkern bis hin zu Herstellern und Installationsorganisationen bietet diese Bluetooth-Verstärkerplatine eine immense Flexibilität. Bei Bestellungen von mehr als 20 Stück sind kundenspezifische OEM-Bluetooth-Pairing-Namen erhältlich - mailen Sie [email protected] für weitere Details. Selbst wenn Sie die Bluetooth-Funktion umgehen, lässt sich diese Verstärkerplatine dank der vielen mitgelieferten und optionalen Kabelbäume leicht in jede Aufgabe integrieren. Beispiele für Anwendungen sind:





    Extrem niedrige Standby-Leistung

    Der Dayton Audio KAB-250v4 bleibt bis zu 7 Tage im Standby-Modus mit Strom versorgt, auch wenn Bluetooth aktiviert ist. Diese Standby-Zeit ist ca. 4x länger als bei der Konkurrenz, da ein hocheffizienter DC/DC-Wandler verwendet wird, der durch den Einsatz eines Mikrocontrollers als PMU (Power Management Unit) den Stromverbrauch minimiert.



    Mehrere Strompfade

    Das Dayton Audio KAB-250v4 bietet zahlreiche Stromversorgungsoptionen für kreative, kabellose Soundprojekte. Diese Flexibilität beseitigt Einschränkungen, die bei den meisten anderen Verstärkerboards auftreten. Daher kann Ihr Design kabelgebunden oder wirklich portabel sein.

    Für portable Anwendungen gibt es ein optionales Funktionskabel-Kit (KAB-FC), das den Anschluss von wiederaufladbaren Batterien zur Stromversorgung der Karte ermöglicht. NiMH-, Blei-Säure- oder NiCad-Akkus werden direkt auf der Karte mit einer 15 - 24 VDC, 1A Stromversorgung aufgeladen. Seien Sie äußerst vorsichtig, da die Bluetooth-Amp-Karte keinen Unter-/Überladungsschutz bietet und das angeschlossene Netzteil keine höhere Leistung als 30 Watt haben kann.



    Solarladung ist auch eine Option, diese Anwendung erfordert Solarbatterien mit Float (offener) Spannung mit 16,5 - 21,5 VDC und 20 - 100 Watt Panel.

    Acht AA-Alkali-Batterien können diese Platine ebenfalls mit Strom versorgen, aber die Aufladefunktion ist für diese Art der Verwendung nicht angeschlossen.

    Die beste Akku-Variante ist die Verwendung einer separaten Zwischenplatine von Dayton Audio (KAB-BE), die drei 18650 Li-Ion-Akkus aufnimmt. Diese tragbare Stromquelle ist sehr empfehlenswert, da diese zusätzliche Batteriehalterplatine einen Unter-/Überspannungsschutz bietet. Zum Laden der Erweiterungsplatine ist ein 19 VDC, 1-5A-Netzteil die beste Wahl.

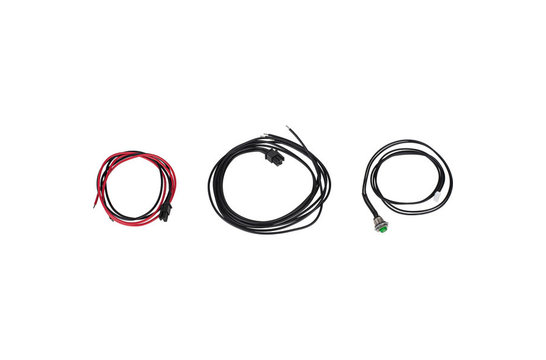

    Paket enthält

    • Eine Dayton Audio KAB-250v4 Bluetooth-Verstärkerplatine
    • Ein 2-adriges Netzkabel 20"
    • Ein 4-adriges Lautsprecherkabel (20")
    • Ein Bluetooth-Pairing-Reset-Tastenschalter mit Kabel 20"





    PRODUKTSPEZIFIKATIONEN

    Besondere Merkmale

    Bluetooth



    Eigenschaften

    Artikelnummer:
    KAB-250
    Nennleistung
    2 x 50 watts at 4 ohms
    Mindestlast
    4 ohms
    Effizienz
    90 %
    Signal-Rausch-Verhältnis (SNR)
    92 dB
    Verzerrung
    0.02 % THD at 1 kHz, 10 watts
    Frequenzgang
    22 - 22,000 Hz
    Verstärkungsfaktor
    26 dB
    Eingangsempfindlichkeit
    -
    Eingangsimpedanz
    -
    Amplifier Classification
    Class D
    Verstärkertopologie
    Texas Instruments TPA3116
    Ausgangskanäle
    2
    Eingangsanschlusstyp

    4 pin PCB connector
    Bluetooth

    Ausgangsanschluss
    4 pin PCB connector
    DSP-Funktion
    -
    Bluetooth
    version 5.0
    EQ-Korrektur
    -
    Leistungsbedarf

    12 - 24 VDC, 4 A
    15 - 24 VDC, 1 A (NiMH, lead acid, or NiCad charging supply)
    19 VDC 1-5 A (Li-Ion charging supply)

    Stromanschlussstecker
    2 pin PCB connector
    Derzeitige Begrenzung
    -
    Unter- / Überspannungsschutz
    -
    Abmessungen (L x B x H)
    91 x 69 x 23 mm
    Abstand zwischen Befestigungslöchern
    84 x 61 mm
    Durchmesser Befestigungslochs
    3.5 mm

    Mehr anzeigen

    Bewertungen

    4 from 5Based on 6 reviews
    Produkt bewerten
    3 von 5
    I always thought that new product version should be better but not this time. I tried to use this amplifier with the same TCP115 woofers in the same box and bass sounded weaker compared to older v3 version.
    Durch Sigitas Bagdonavičius on 17 August 2021
    5 von 5
    I bought this little amp to build a bluetooth speaker, assembled it a few days ago, and at the moment I'm using it as a desktop amplifier for my computer or my mobile. Mobile by bluetooth, desktop with the auxilary input.
    along with the amp I bought the control plate with leds, volumecontrol etc, and the holder for battery pack.
    at the moment I'm using it to drive a set of Technics SB-M300, and the little amp has more then enough power to drive these not so very efficient speakers. Really positive surprised!!
    As a power supply I use or the battery pack, or a Huntkey 19VDC 3.42A powersupply.
    Durch Bart Ketelbuters on 5 Januar 2021
