Sure Electronics AA-AK32111 2 X 1 Watt 8 Ohm Class AB Kopfhörerverstärker DIY Kit

Name: Sure Electronics AA-AK32111 2 X 1 Watt 8 Ohm Class AB Kopfhörerverstärker DIY Kit
Brand: Sure Electronics
SKU: AA-AK32111
Price: 14.95 EUR
Availability: InStock

0 reviews

Marke: Sure Electronics

Alle anzeigen Neue Produkte

Vergleichen

NEW

AA-AK32111 2 X 1 Watt 8 Ohm Class AB Kopfhörerverstärker DIY Kit

€ 12,36€ 14,95 >10 Auf Lager: Lieferzeit 1-3 Werktage

Versicherter Versand mit Sendungsverfolgung
Kostenloser Versand ab 149€ (DE, A)
Versand am selben Tag
Hausinterner technischer Support

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung

Dieser Bausatz ist ein hervorragender Audio-Leistungsverstärker-Bausatz mit einem TDA2822M Leistungsverstärker-IC. Der Bausatz enthält einen Audioverstärker, eine Leiterplatte, Kondensatoren, Widerstände und eine RCA-Buchse. Wenn Sie diesen Bausatz mit diesen Komponenten vervollständigen, indem Sie die Anleitung für die Stereokonfiguration oder die Brückenkonfiguration befolgen, können Sie einen 2*1W Leistungsverstärker oder 1*2W Leistungsverstärker erhalten.

Highlights

Kleiner Mono-Verstärker-Bausatz
Großartiger Bausatz für Anfänger
Liefert bis zu 1 W saubere, klare Leistung

Produkt Details

Sure Electronics AA-AK32111 2 X 1 Watt 8 Ohm Class AB Kopfhörerverstärker DIY Kit

Als 2*1W Leistungsverstärker kann dieser Bausatz bis zu 1W Leistung pro Kanal an 8 Ohm Last mit THD=10%, V=9V, f=1KHz und bis zu 650mW an 4 Ohm Last mit THD=10%, V=6V, f=1KHz liefern. Als 1*2W-Leistungsverstärker ist er in der Lage, bis zu 2W Leistung an 16 Ohm Last mit THD=10%, V=9V, f=1KHz und 1W Leistung an 4 Ohm Last mit THD=10%, V=4,5V, f=1KHz zu liefern. Er kann einen Spitzenstrom von 1A liefern.

Dieser Bausatz zeichnet sich außerdem durch einen niedrigen Ruhestrom, geringe Verzerrung, Kurzschlussschutz und thermische Abschaltung aus. Er kann mit einem breiten Spannungsbereich von 1,8V bis 15V betrieben werden. Außerdem sind alle Komponenten durchkontaktiert und können leicht auf die Leiterplatte gelötet werden.

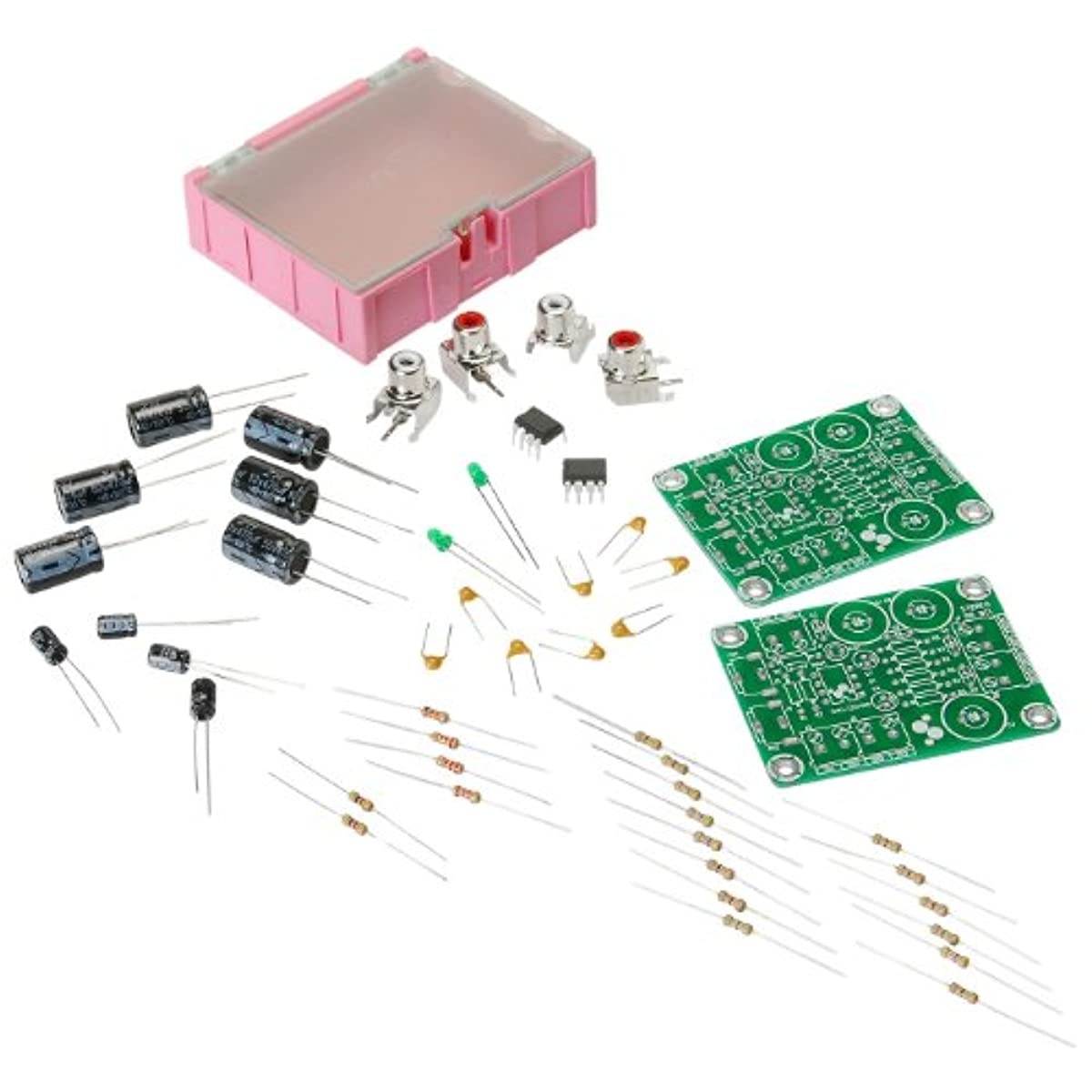

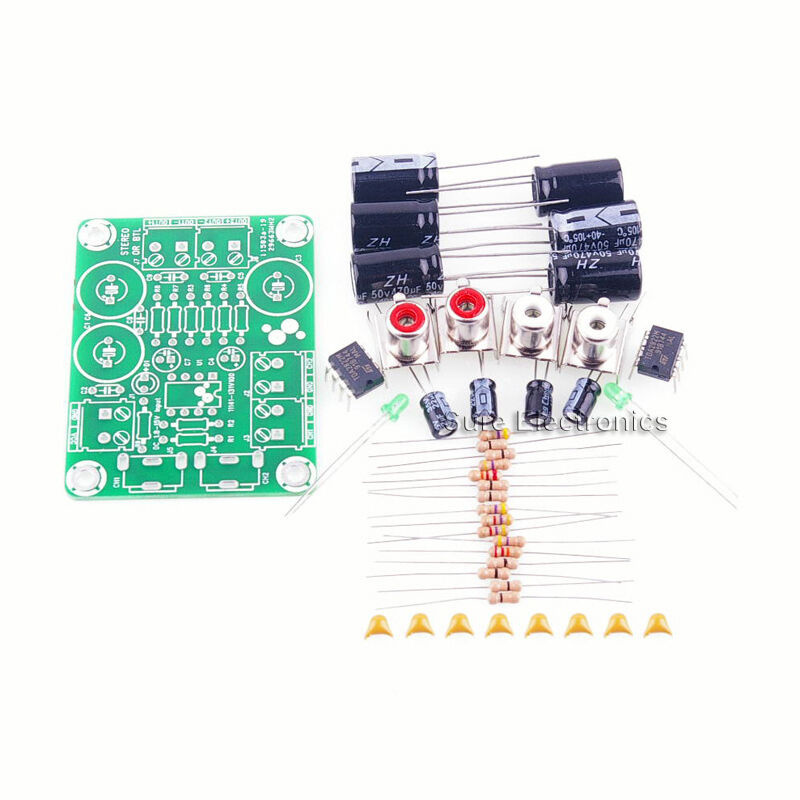

Enthält:

PCB (Größe: 61.00(L) × 45.70(B) × 1.6(H) ±0.2mm) ×2
TDA2822M IC ×2
Widerstände
- 0R (schwarz) ×5
- 22K (rot rot orange) ×3
- 4,7R (gelb lila gold) ×4
- 4,7K (gelb lila rot) ×2
Kondensatoren
- 470uF 50V-Elektrolytkondensator ×6
- 22uF 35V-Elektrolytkondensator ×4
- 1uF monolithisch ×8
RCA-Buchse (rot und weiß) ×4
Grüne LED ×2
