Das Sure Electronics AA-AK31164 ist ein 2 x 20 W Class-AB-Audioverstärker-Bausatz, der auf dem TDA7576B-Chipsatz basiert und für 12 V bis 24 V DC-Systeme sowie für den Eigenbau konzipiert ist.

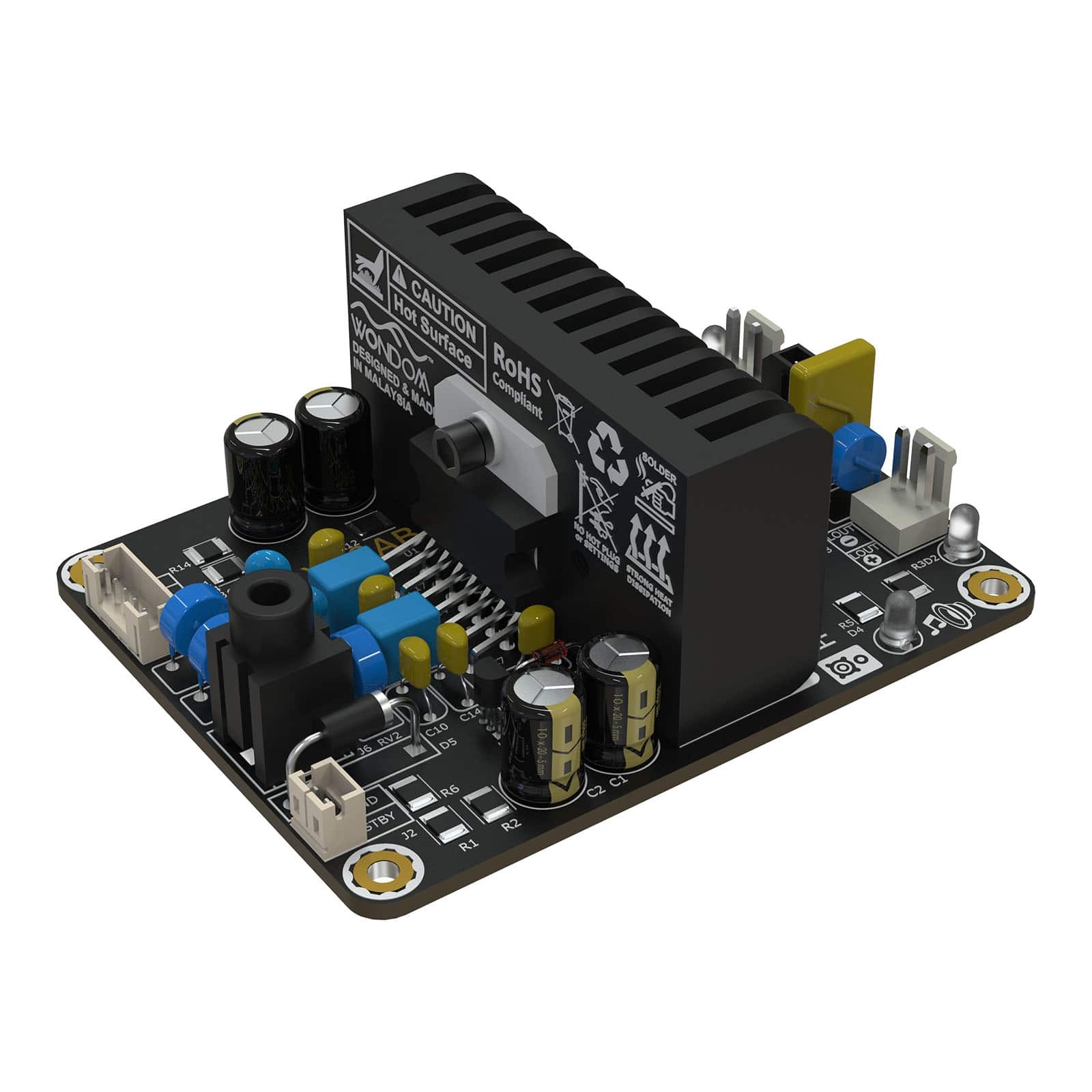

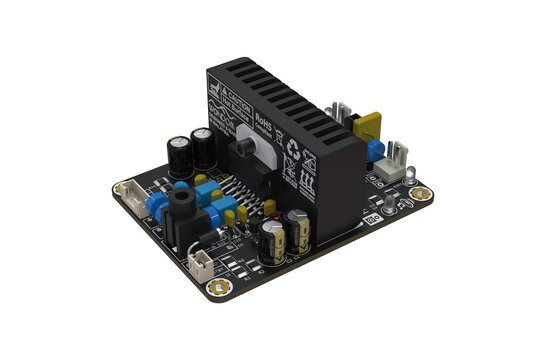

Sure Electronics AA-AK31164 2 x 20 W Class-AB Audioverstärker DIY-Bausatz mit TDA7576B
Das Sure Electronics AA-AK31164 richtet sich an Bastler, die ein praktisches Verstärkerprojekt zum Selbstaufbau suchen, statt einer vorgefertigten Platine. Es eignet sich hervorragend für den Bildungsbereich, Lötübungen und kompakte Audio-DIY-Projekte. Innerhalb der Bausätze konzentriert sich dieses Modell auf den praktischen Verstärkeraufbau mit Through-Hole- und SMD-Bauteilen.

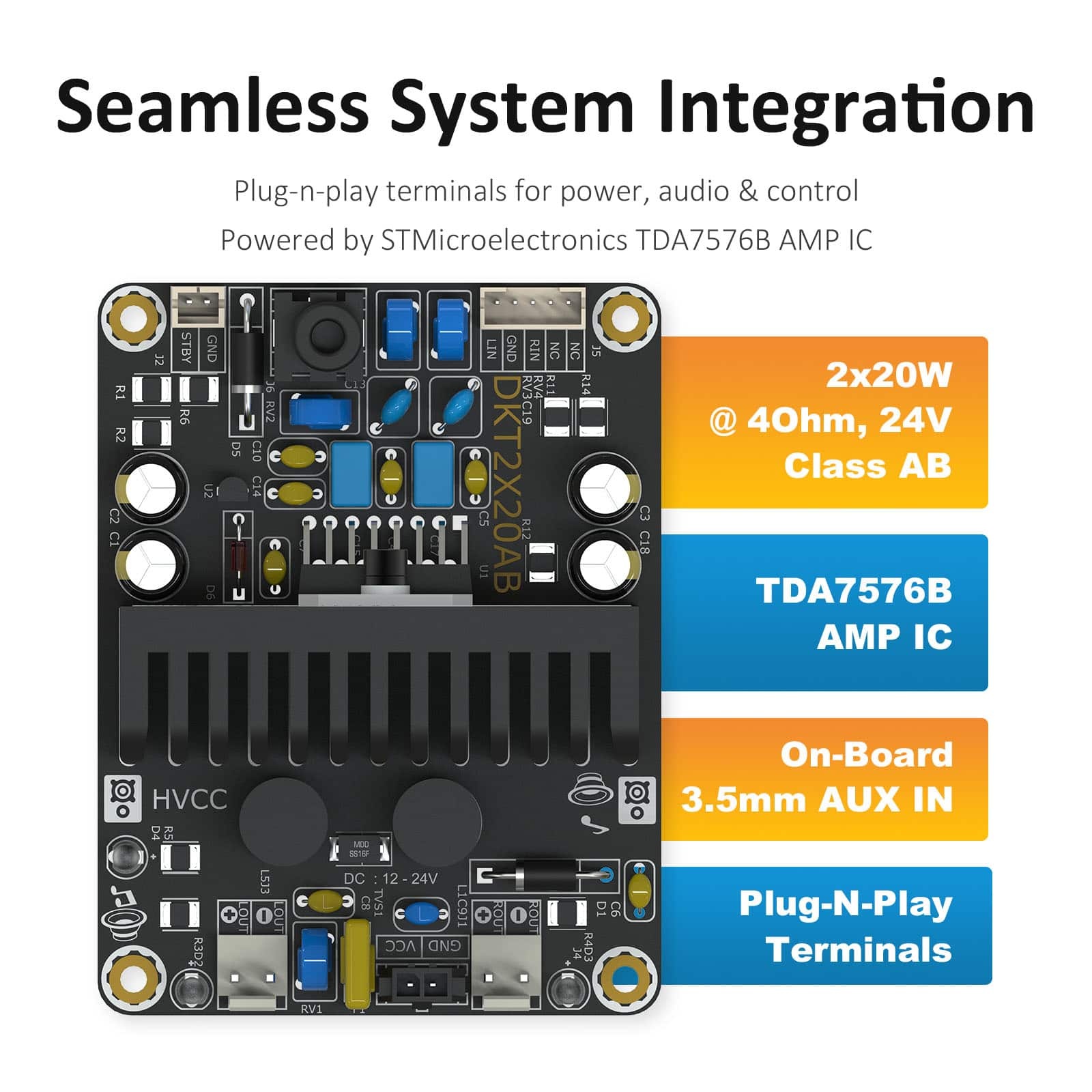

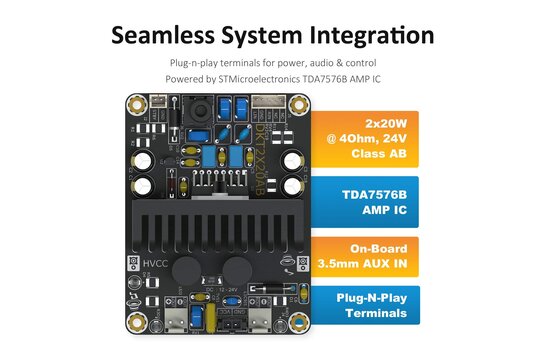

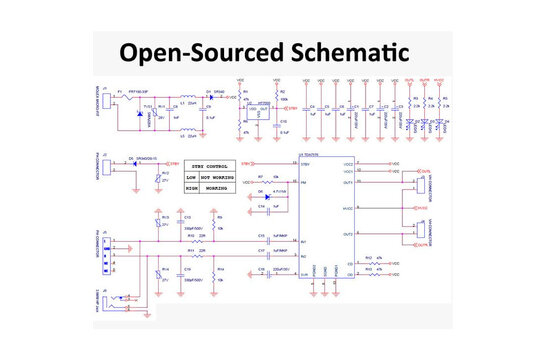

Im Zentrum des Bausatzes steht der TDA7576B Class-AB-Chipsatz von STMicroelectronics. Das Design verwendet einen Dual-Bridge-Leistungsverstärker mit MOSFET-Endstufen und Multipower-BCD-Technologie, der bei 24 V Versorgungsspannung bis zu 2 x 20 W an 4 Ohm liefert. Damit ist er eine sinnvolle Wahl für kleine DIY-Verstärker-Kits, bei denen Lernen, Montage und funktionaler Audioausgang gleichermaßen wichtig sind.

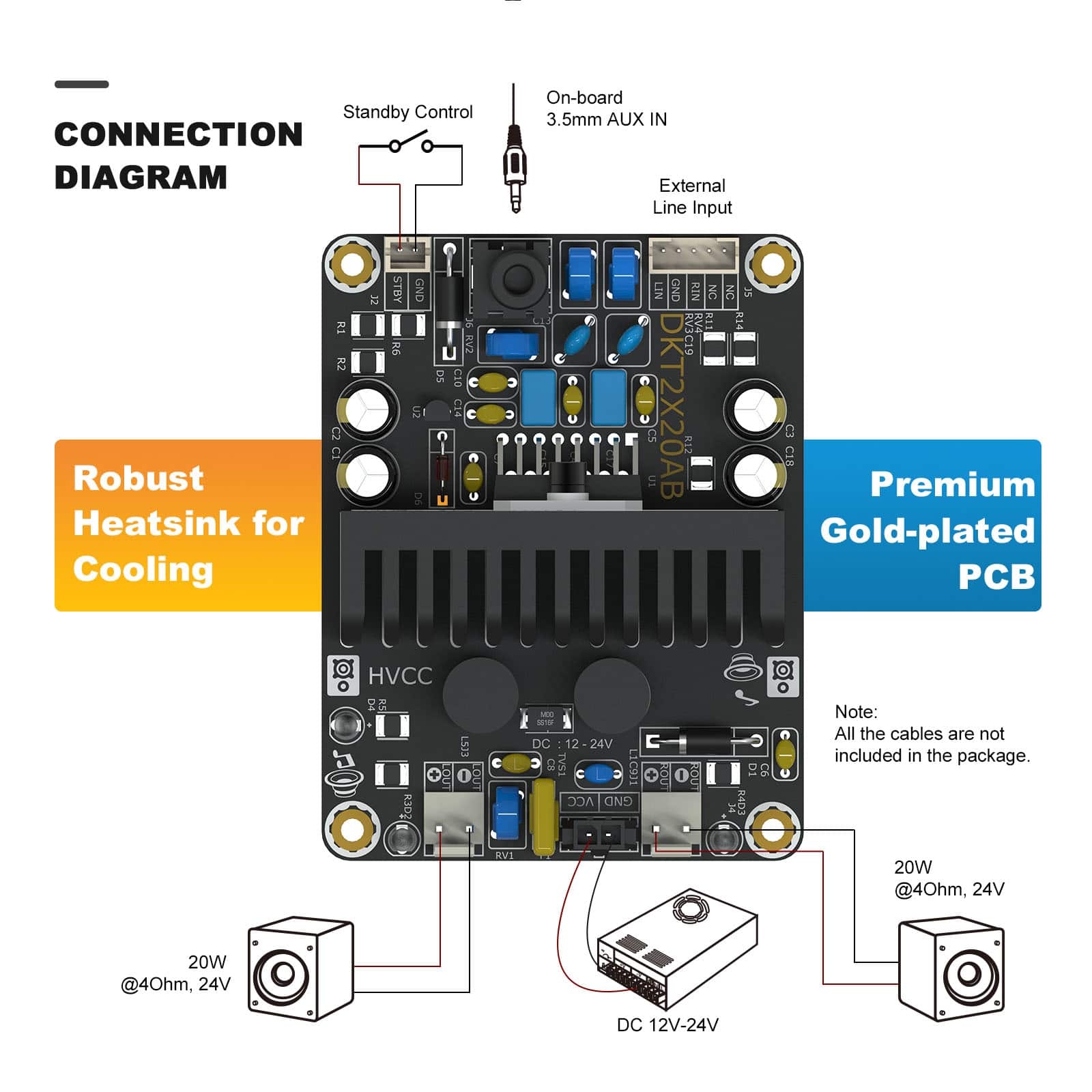

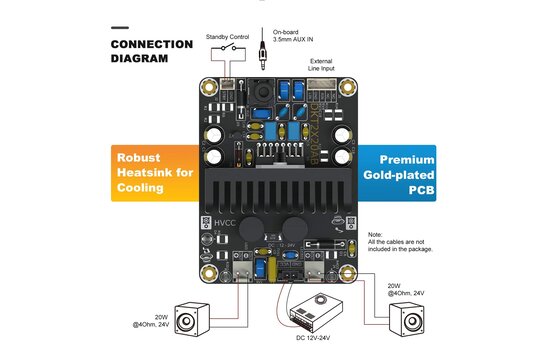

Die Platine akzeptiert eine 12 V bis 24 V DC-Versorgung und bietet praktische Anschlussmöglichkeiten für Audioprojekte. Eingänge sind über eine 3,5 mm Audio-Buchse und einen JST-PH 5-poligen Anschluss für externe Audioeingabe verfügbar, während der Ausgang einen JST-VH 3,96 mm 2-poligen Anschluss verwendet. Ein Molex Micro-Fit 2-poliger Anschluss dient der Stromversorgung, und die Platine bietet zudem Anschlüsse für Mute- und Standby-Steuerung.

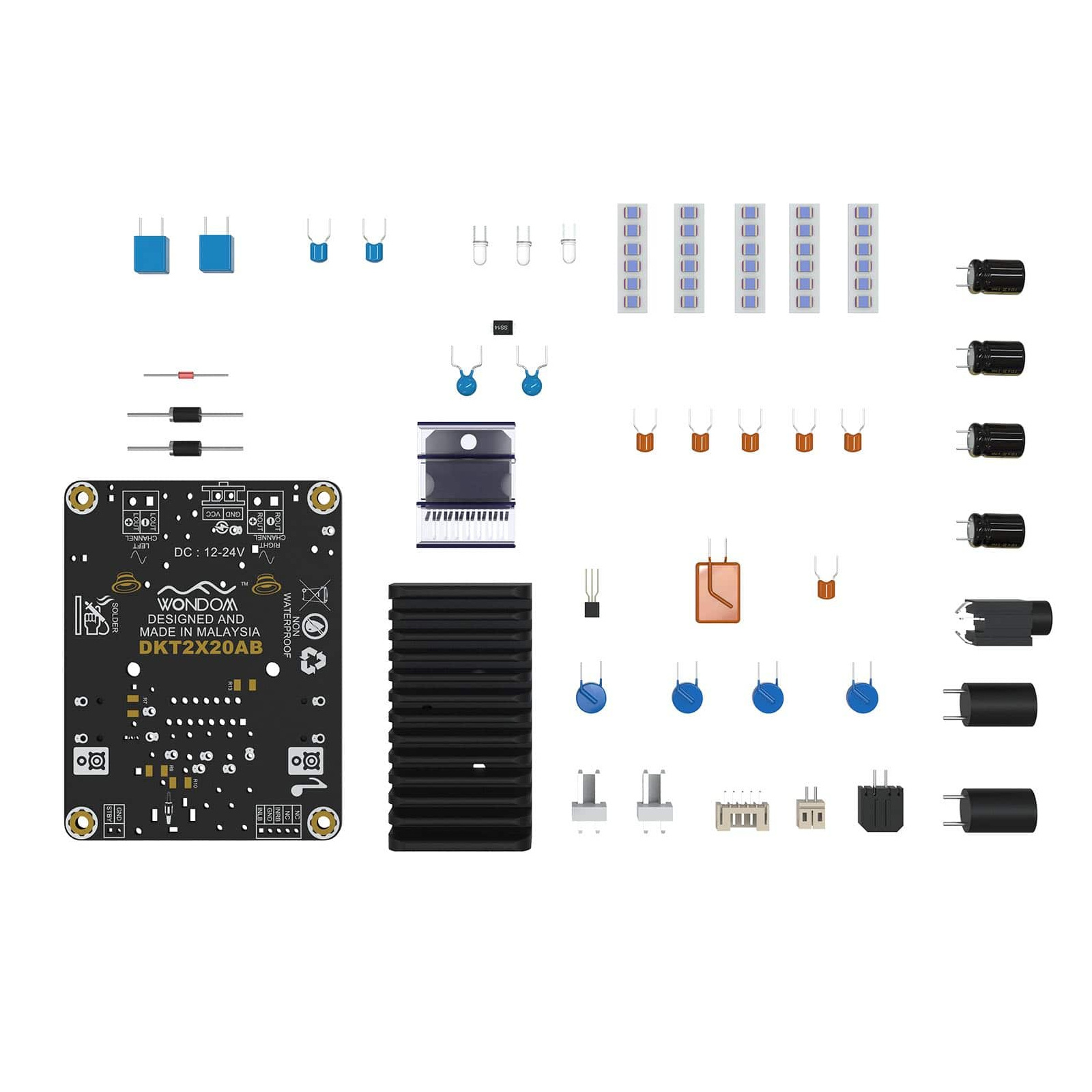

Die fertige Platine misst 82,55 x 63,50 x 31,75 mm und wiegt ca. 113 g. Die Montage umfasst das Einsetzen von Bauteilen wie Kondensatoren, Widerständen, Induktivitäten, Schutzteilen, dem TDA7576B-IC und dem Kühlkörper. Für Bastler, die kompakte Verstärker-Module vergleichen, bietet dieser Bausatz den Mehrwert, den Schaltungsaufbau und den Montageprozess zu erlernen und am Ende einen funktionalen 2-Kanal Class-AB-Verstärker zu erhalten.
