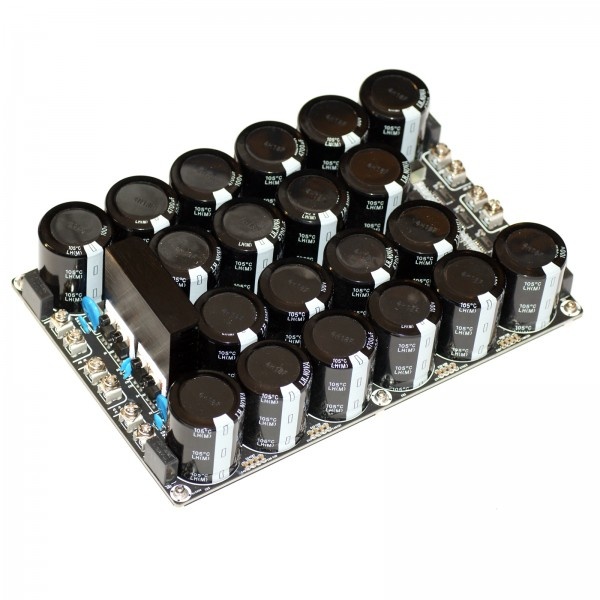

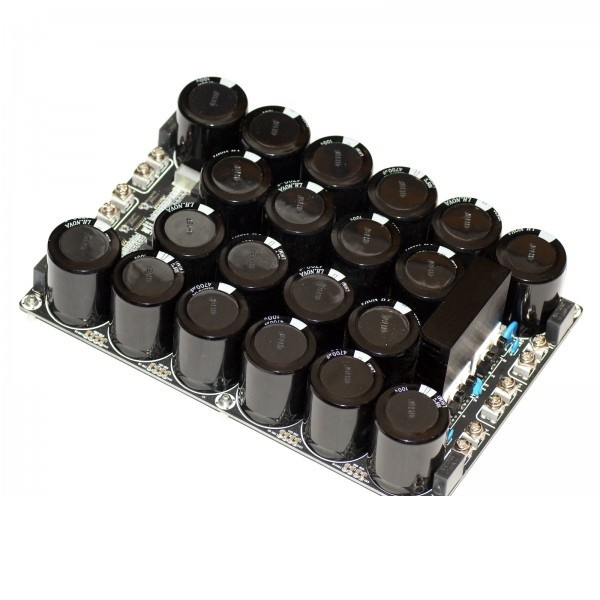

Sure Electronics AA-AB41141 100V 50A 94000uF Gleichrichterplatine für Verstärker

€ 74,34€ 89,95 2 Auf Lager: Lieferzeit 1-3 Werktage
Bulk discount Genießen Sie diese tollen Rabattangebote
  • -5% Kauf 4 für nur €85,45 pro stück
  • Versicherter Versand mit Sendungsverfolgung
  • Kostenloser Versand ab 149€ (DE, A)
  • Versand am selben Tag*
  • Hausinterner technischer Support

Produktbeschreibung

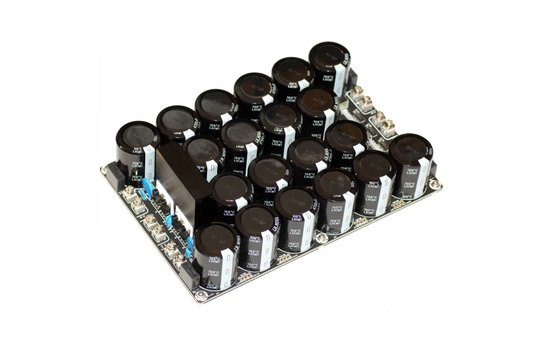

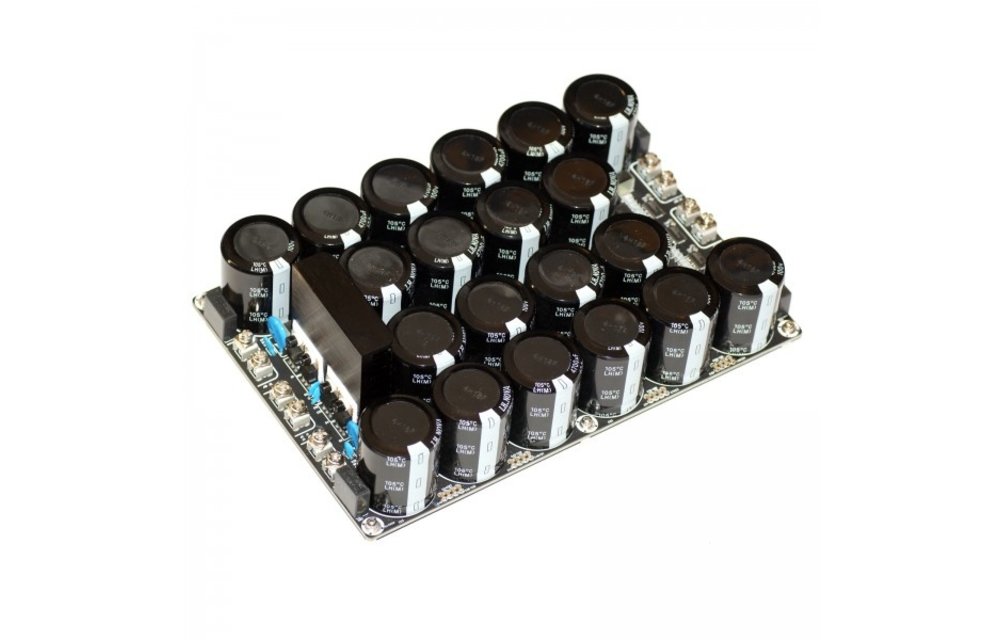

Fügen Sie Ihren Verstärkerplatinen und Verstärkerprojekten eine stabile Leistung hinzu, indem Sie diese Gleichrichterplatine verwenden, die mit 94.000 Mikrofarad leistungspuffernder, rippelreduzierender Kapazität ausgestattet ist. Vier leistungsstarke, ultraschnelle STTH1602-Dioden von ST Electronics werden mit Keramikkondensatoren kombiniert, um Oberwellen zu minimieren.



Highlights

  • Wandelt bis zu 100 VAC in symmetrische positive und negative Gleichspannung
  • Robuste Klemmenanschlüsse, 1/2"-Abstandhalter und mehrlagige Leiterplatte
  • Unterstützt die Leistungsumwandlung für Geräte mit bis zu 1.500 Watt

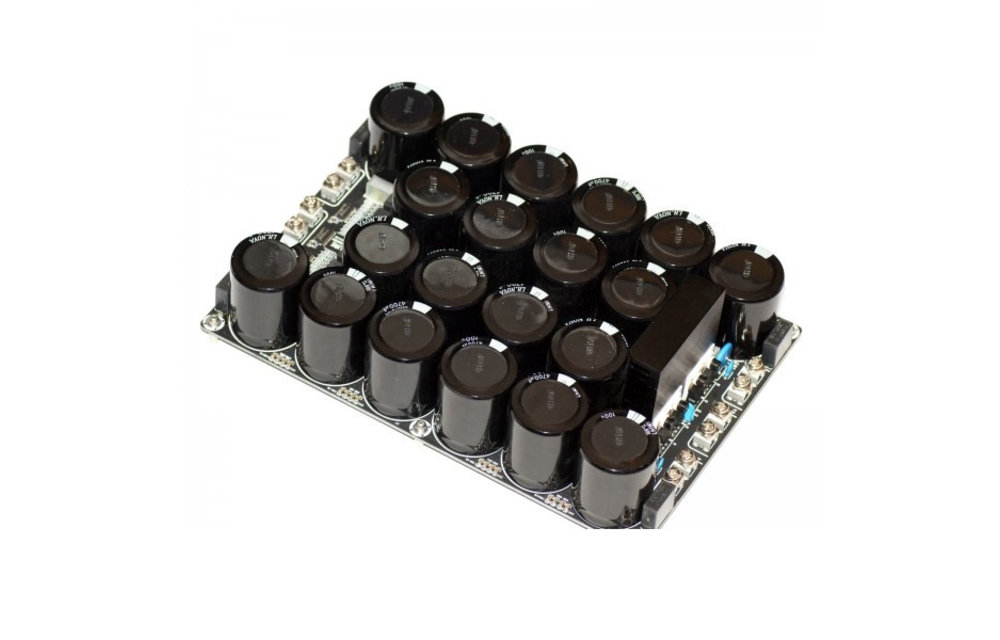

  • Zwanzig 4.700 uF-Kondensatoren zur Leistungspufferung



Product details

Sure Electronics AA-AB41141 100V 50A 94000uF Gleichrichterplatine für Verstärker


Diese Gleichrichterplatine mit 94.000 Mikrofarad Kapazität zur Leistungspufferung und Reduzierung der Restwelligkeit wandelt die Eingangswechselspannung in separate positive und negative Gleichspannungsausgänge um. Sie verfügt über robuste Klemmenanschlüsse, 1/2€™€™-Abstandshalter und eine mehrteilige Platine, die sich perfekt für die Stromversorgung von Verstärkerplatinen eignet, die große symmetrische Stromversorgungen benötigen. Der robuste Kühlkörper auf der Platine sorgt für eine drastische Reduzierung der Systemtemperatur und eine einfache Kühlung. Vier leistungsstarke, ultraschnelle ST-Dioden STTH1602 von ST Electronics sind mit Keramikkondensatoren für minimale Oberwellen kombiniert.

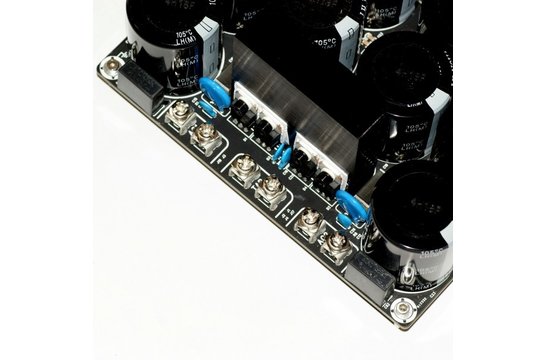

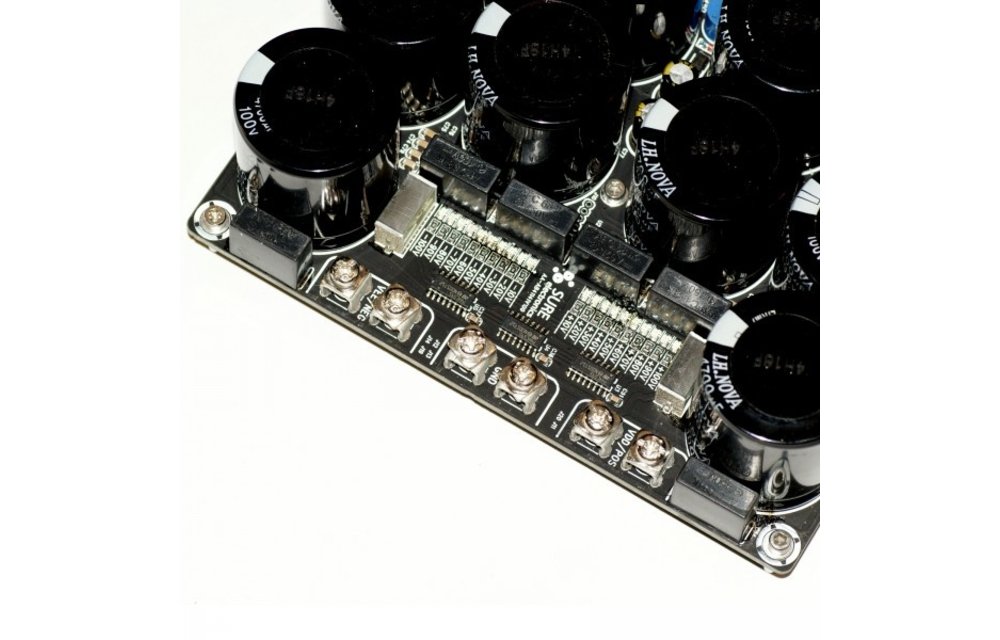

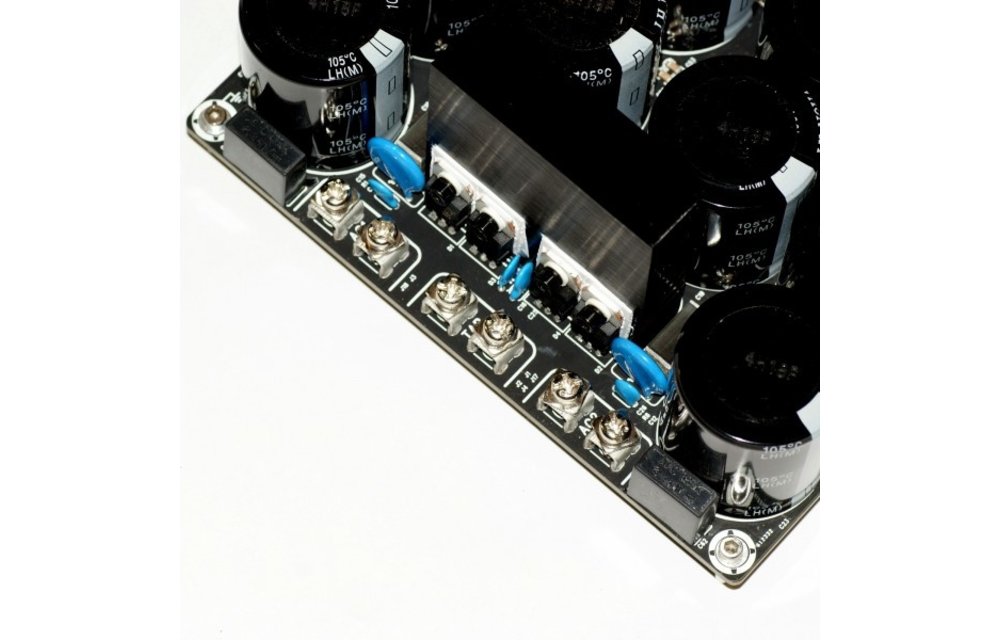

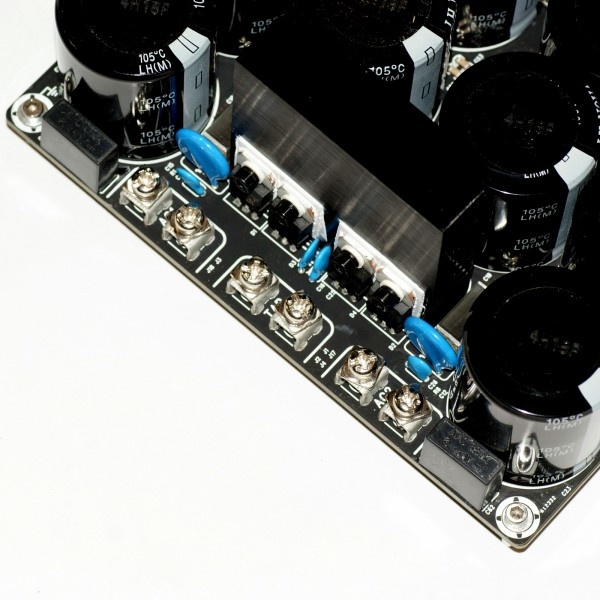

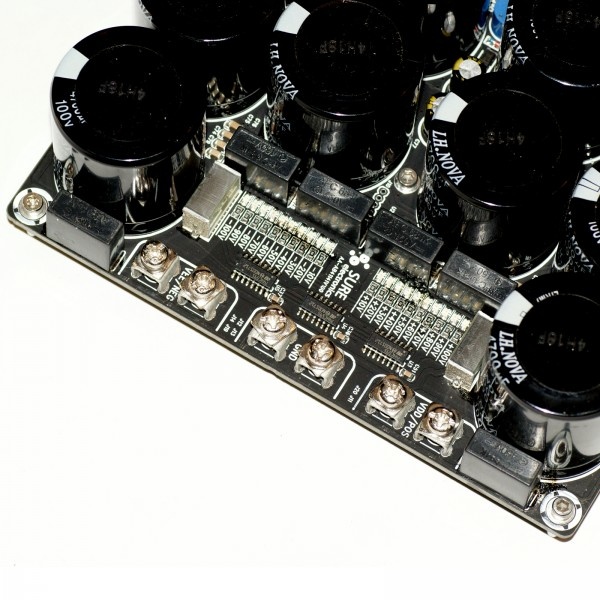

Am Eingang wird eine Wechselspannung angelegt (positiv an der Klemme AC1 X, negativ an der Klemme AC2 X, mit Mittelabgriffen an den inneren Klemmen AC1 und AC2, falls verwendet), mit positivem DC-Ausgang an der Klemme VDD/POS und symmetrischem negativem DC-Ausgang an der Klemme VEE/NEG. Eine LED-Anzeige zeigt den Spannungsausgang für jeden Kanal an.



Hinweis: Um den Spannungsausgang zu berechnen, multiplizieren Sie die Sekundärspannung mit 1,414 (der Quadratwurzel aus 2). Wenn Sie z. B. einen 110-VAC-Primäreingang an zwei 75-VAC-Sekundär-Ausgangstransformatoren an diese Gleichrichterplatine anschließen würden, würde der Ausgang +106 VDC und -106 VDC betragen.



Warnung:Das Arbeiten mit hohen Spannungen ist äußerst gefährlich und sollte nur mit größter Vorsicht und dem richtigen Maß an Wissen über die Materie erfolgen! Diese Komponenten sollten sorgfältig behandelt werden. Bei Nichtbeachtung erlischt die Garantie und Sie begeben sich in Gefahr.



Technische Daten

Parameter

Bedingungen

Min.

Typ.

 Max.

Einheiten

Spannungsversorgung

DC-Eingang

5

-

70

VAC

Spannungsversorgung

AC-Eingang

7

-

100

VDC

Leerlaufleistung

VIN=12VDC

-

10

15

mA

Maximaler Ausgangsstrom

-

-

-

50

A

Kapazität

-

-

94000

-

uF

Betriebstemperatur

-



20

50

Lagertemperatur

-

-20

20

105

Thermische Temperatur

-

-

150

-



Eigenschaften

Artikelnummer:
AA-AB41141
