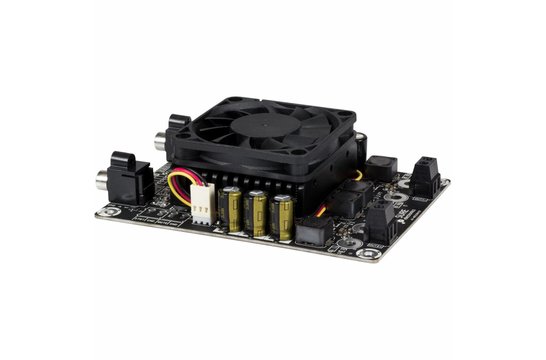

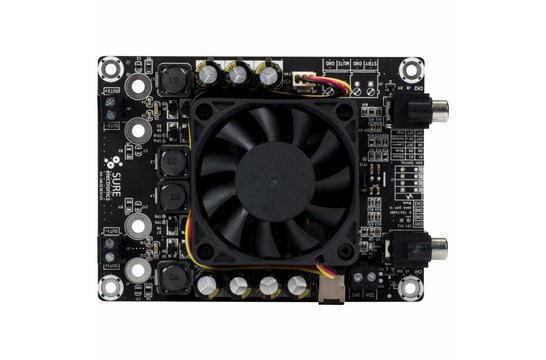

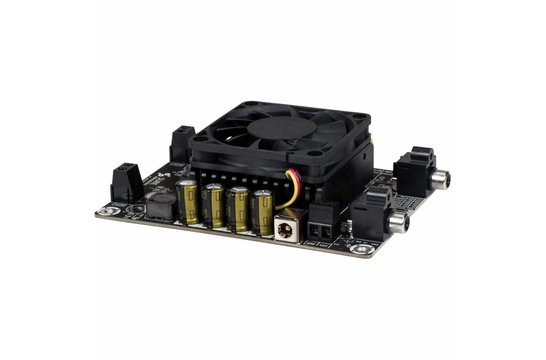

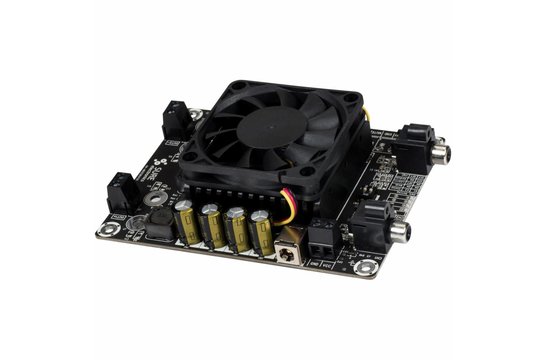

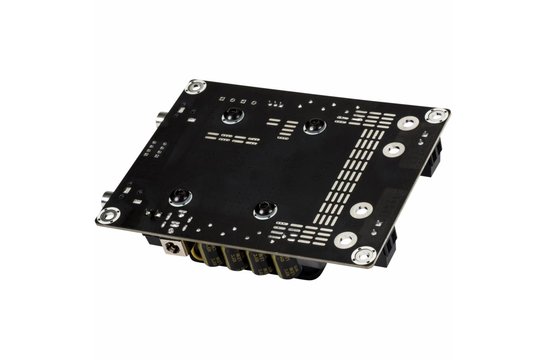

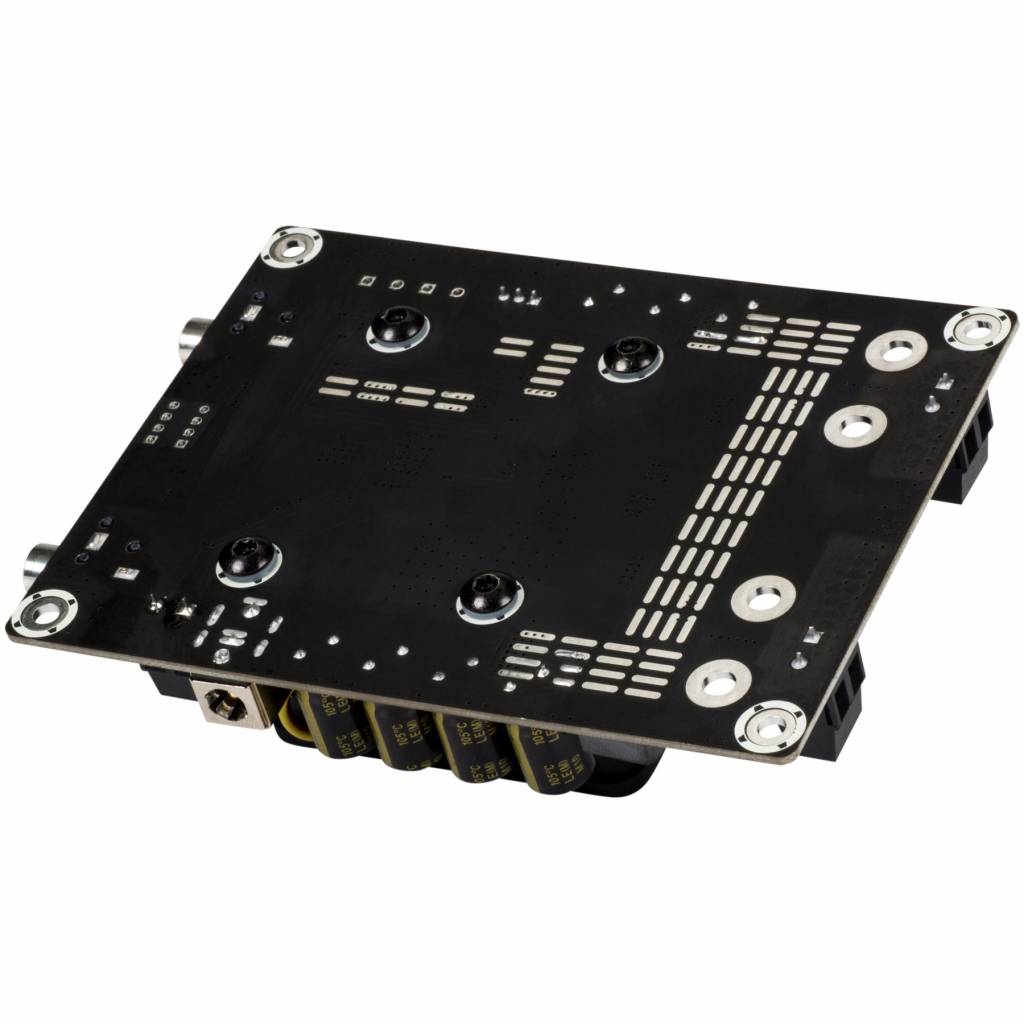

    Sure Electronics AA-AB32174 2x50W TDA7492 Klasse-D-Verstärkermodule

    € 28,88€ 34,95 9 Auf Lager: Lieferzeit 1-3 Werktage
    Bulk discount Genießen Sie diese tollen Rabattangebote
    • -5% Bestellung 4 für nur €33,20 pro stück
    • Versicherter Versand mit Sendungsverfolgung
    • Kostenloser Versand ab 149€ (DE, A)
    • Versand am selben Tag
    • Hausinterner technischer Support
    Haben Sie eine Frage zu diesem Produkt?

    Haben Sie eine Frage zu diesem Produkt?

    Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

    Produktbeschreibung

    Durch die Class-D-Verstärkertopologie ist diese 2 x 50-W-Verstärkerplatine effizient und verbraucht weniger Platz als herkömmliche Halbleiterverstärker.



    Highlights

    • 2 x 50 W Class-D-Verstärker
    • Kleine Grundfläche für platzbeschränkte Anwendungen
    • Eingebauter Lüfter, Pop-Noise-Unterdrückung und Übertemperaturschutzschaltung
    • 14 bis 27 VDC Spannungsversorgung erforderlich



    Product details

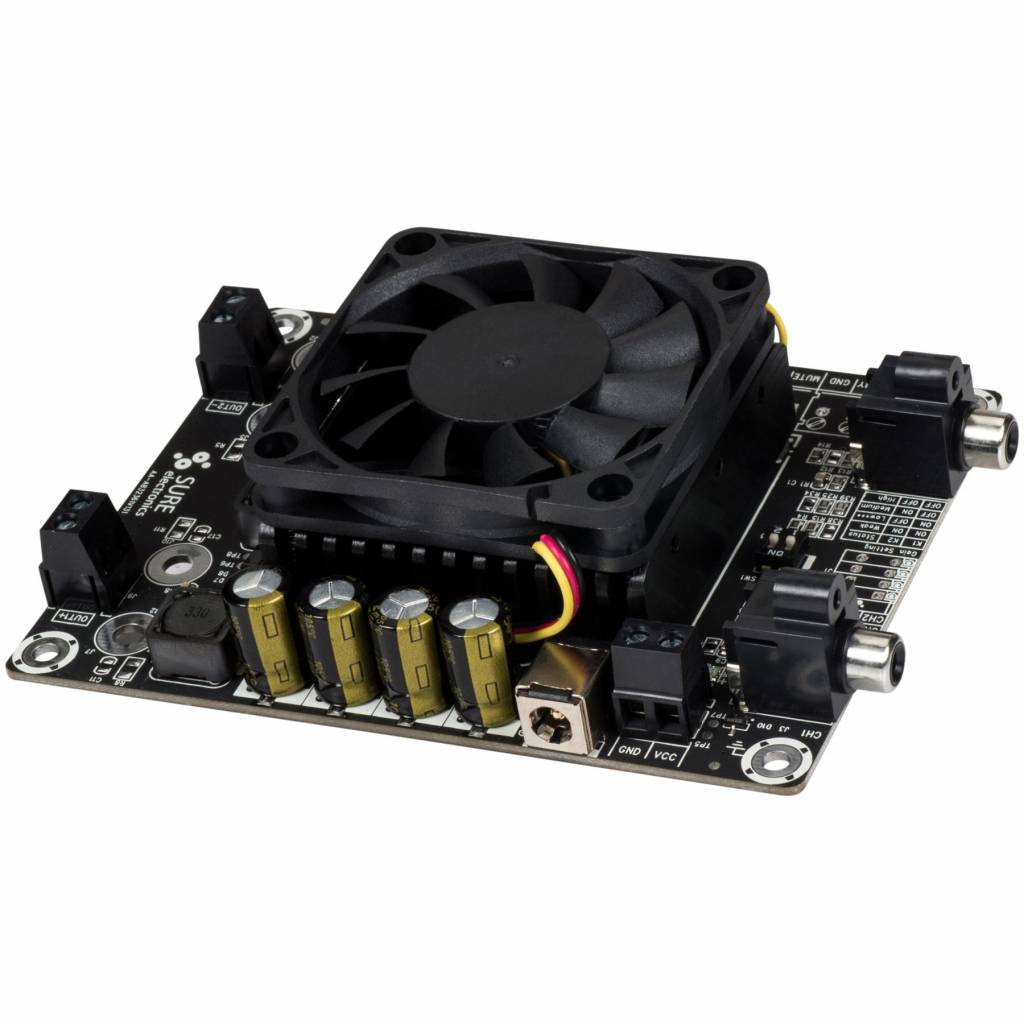

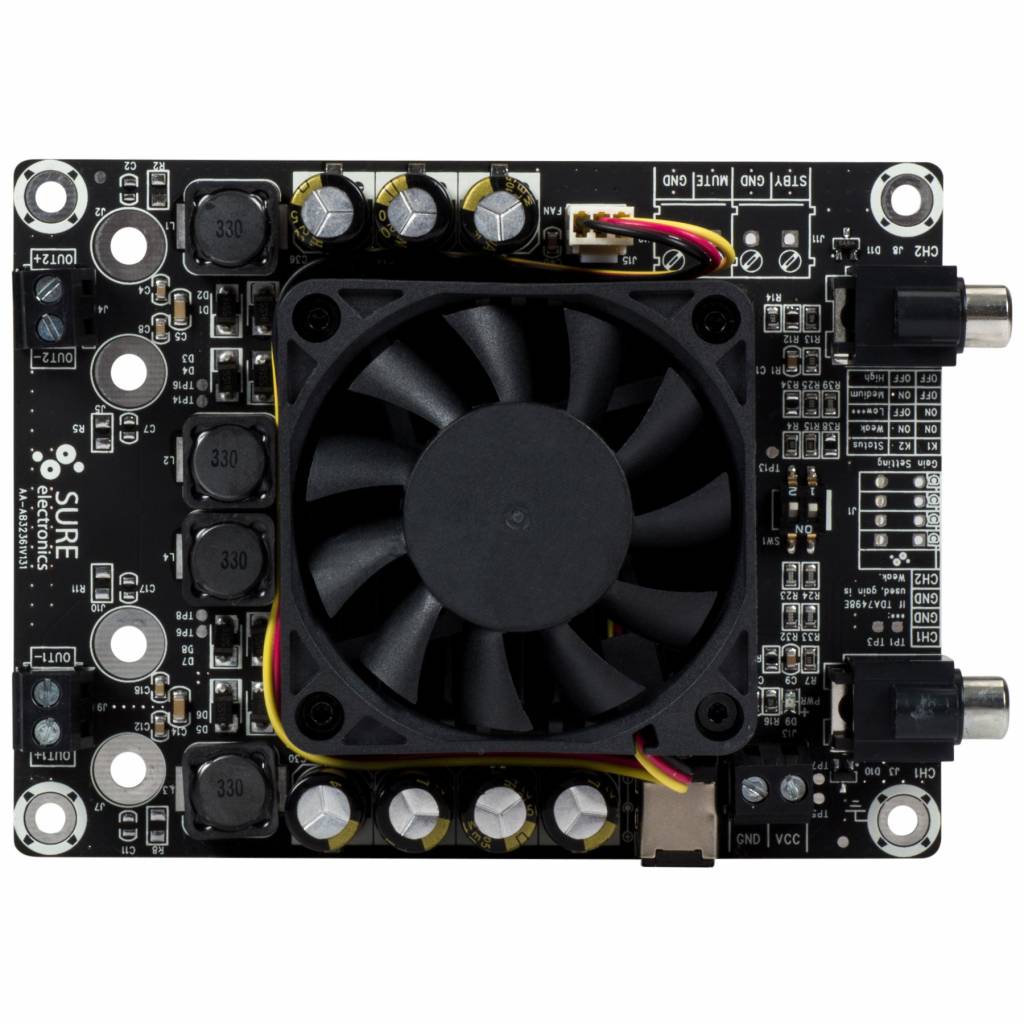

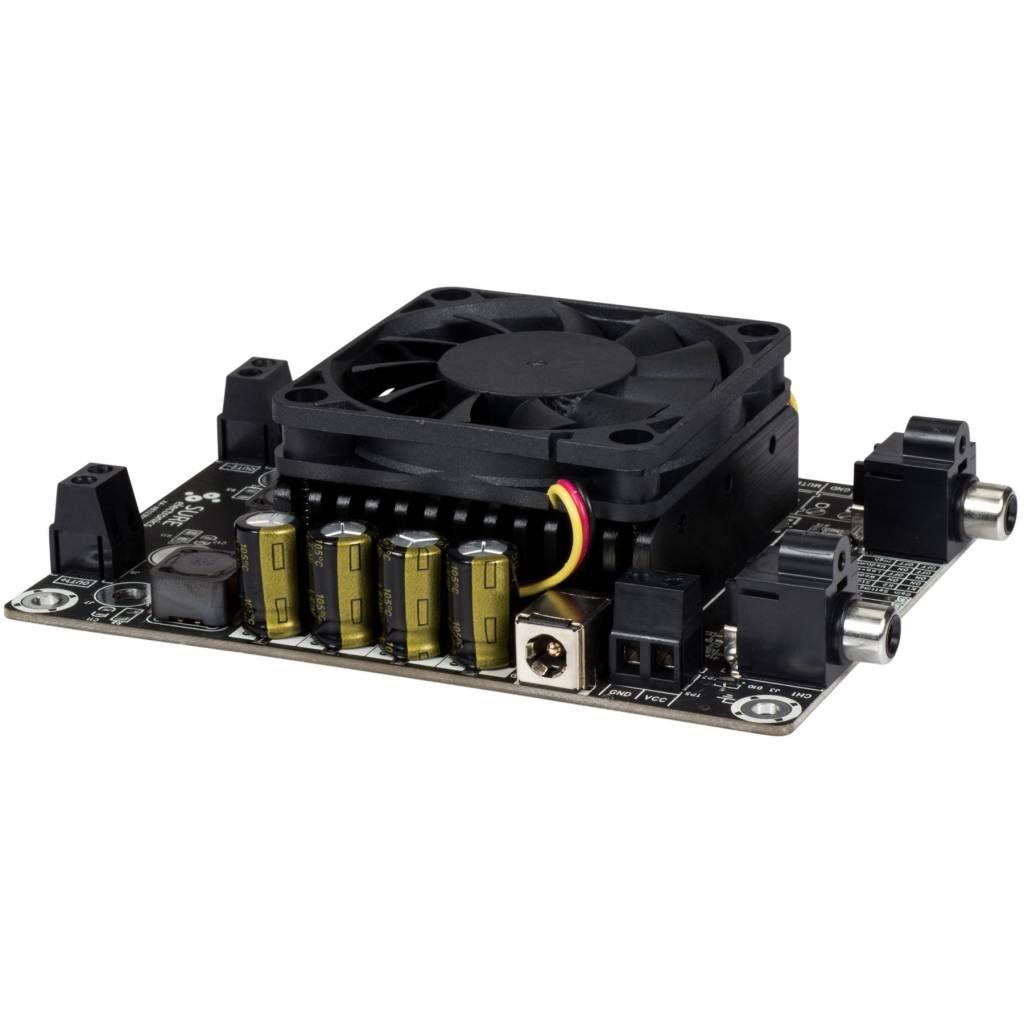

    Sure Electronics AA-AB32174 2x50W TDA7492 Klasse-D-Verstärkermodule

    Tipp: Werfen Sie einen Blick auf die Tabelle in diesem Blogpost, um zu sehen, welches Netzteil Sie für dieses Produkt wählen sollten.



    Diese Verstärkerplatine ist mit einem hochmodernen, zweikanaligen Class-D-IC TDA7492 ausgestattet, der bis zu 50 Watt pro Kanal liefert. Durch die kleine Grundfläche von 3,6" Breite und 4,8" Länge kann diese Verstärkerplatine in vielen Anwendungen eingesetzt werden, in denen die Größe den Einsatz herkömmlicher Verstärker einschränkt. Fügen Sie einfach ein 14- bis 27-VDC-Netzteil, eine Signalquelle und Lautsprecher hinzu!

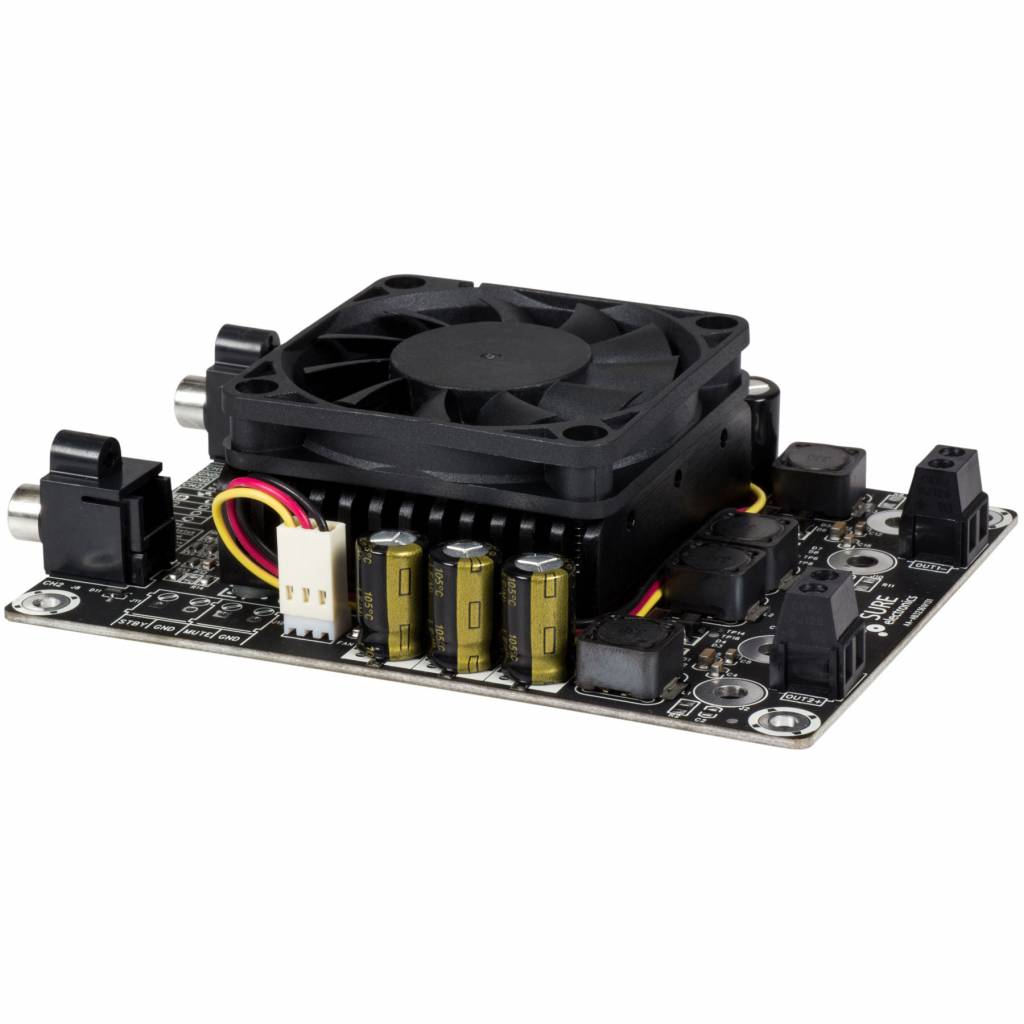

    Ein geräuscharmer Lüfter ist auf dem robusten Kühlkörper montiert, um die Wärmeabfuhr zu maximieren. Ein Wärmeschutz ist ebenfalls integriert, um die Langlebigkeit der Verstärkerplatine zu erhöhen. Vier feste Verstärkungseinstellungen ermöglichen die Lautstärkeregelung an der Quelle, und Stereo-Cinch-Eingänge mit Line-Pegel sind bereits montiert. Montagebohrungen sind vorhanden, ebenso wie eine 2,5 mm x 5,5 mm große Netzbuchse für den schnellen Anschluss. Für den raschen Anschluss von Lautsprecherkabeln sind Phönix-Schraubklemmen vorhanden.



    Merkmale:

    • Klasse-D-Verstärkertopologie mit Verstärker-IC TDA7492
    • Kühlkörper mit angebautem Lüfter
    • Vorgebohrte Montagelöcher
    • Übertemperatur-Schutzschaltung
    • Unterdrückung von Klick- und Knackgeräuschen
    • Phoenix-Lautsprecheranschlüsse
    • Line-Pegel RCA-Eingang



    Anschlüsse:



    Typische Leistungsdiagramme:

    Frequenzgang:



    Grundrauschen:



    THD+N VS Frequenz:



    Wärmebild:

    Alle Parameter wurden mit dem Rohde & Schwarz UPV Audio Analyzer und dem AP AUX0025 Filter mit aktiviertem AES17 Filter getestet.

    Eigenschaften

    Artikelnummer:
    AA-AB32174
    Nennleistung
    2 x 50 watts at 6 ohms
    Mindestlast
    4 ohms
    Effizienz
    88 - 93 %
    Signal-Rausch-Verhältnis (SNR)
    96 dB
    Verzerrung

    0.041 % THD at 1 kHz, 6 ohms, 1 watt
    0.051 % THD at 1 kHz, 6 ohms, 10 watts

    Frequenzgang
    20 - 20,000 Hz
    Verstärkungsfaktor
    22, 28, 31, 34 dB
    Eingangsempfindlichkeit
    1.7 V
    Eingangsimpedanz
    22k ohms
    Amplifier Classification
    Class D
    Verstärkertopologie
    STMicroelectronics TDA7492
    Ausgangskanäle
    2
    Eingangsanschlusstyp

    RCA
    PCB solder connection

    Ausgangsanschluss

    Screw terminal
    PCB solder connection

    DSP-Funktion
    -
    Bluetooth
    -
    EQ-Korrektur
    -
    Leistungsbedarf
    10 - 27 VDC
    Stromanschlussstecker

    2.5 mm DC jack
    Screw terminal

    Derzeitige Begrenzung
    4.63 A
    Unter- / Überspannungsschutz
    -
    Abmessungen (L x B x H)
    122 x 91 x 36 mm
    Abstand zwischen Befestigungslöchern
    112 x 81 mm
    Durchmesser Befestigungslochs
    3.5 mm
