Der Lundahl LL9226 ist ein Übertrager mit amorphem Kern für Moving-Coil-Eingänge, der für hochwertige MC-Tonabnehmeranwendungen entwickelt wurde. Er bietet flexible Übersetzungsverhältnisse, exzellente Frequenzwiedergabe und eine hohe Unempfindlichkeit gegenüber äußeren Magnetfeldern.

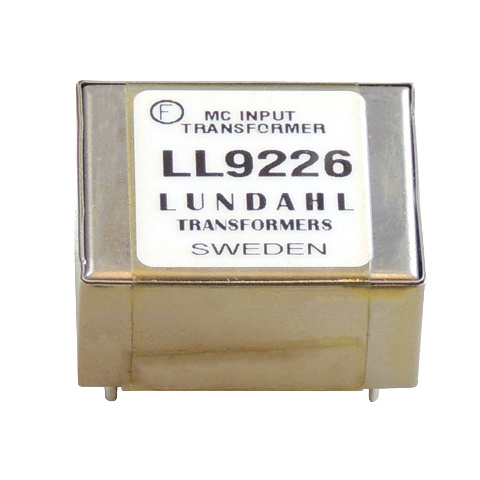

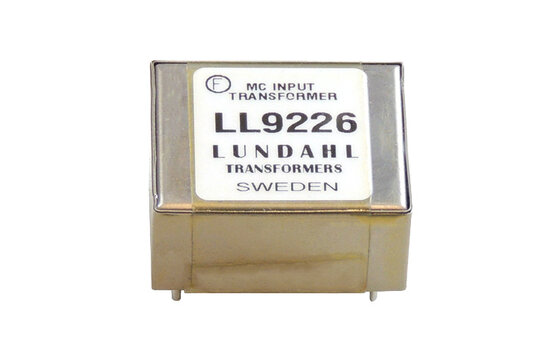

Lundahl LL9226 Übertrager mit amorphem Kern für Moving-Coil-Eingänge
Der Lundahl LL9226 ist für den Einsatz als Moving-Coil-Tonabnehmereingang in hochwertigen Home-Audio-Systemen und präzisen Phono-Anwendungen konzipiert. Er basiert auf dem klassischen LL9206 von Lundahl und bleibt pin-kompatibel, verwendet jedoch eine überarbeitete Konstruktion mit reduziertem Kupferwiderstand und verbessertem Frequenzverhalten.
Im Inneren verwendet der Übertrager zwei Spulen, jede mit einer Sekundärwicklung, die von zwei Primärwicklungen umgeben ist. Diese Wicklungsstruktur ermöglicht eine hervorragende Bandbreite und hohe Unempfindlichkeit gegenüber äußeren Magnetfeldern, was den LL9226 zur idealen Wahl für empfindliche Signalverarbeitung in anspruchsvollen Audio-Komponenten macht.
Der kobaltbasierte, ungeschnittene amorphe Bandkern ist zum Schutz in einem Mu-Metall-Gehäuse untergebracht. Alle Wicklungsenden sind an den Pins verfügbar, sodass verschiedene Anschlussmöglichkeiten bestehen. Praktische Übersetzungsverhältnisse sind 1:5 für MC-Tonabnehmer unter 100 Ω, 1:10 für MC-Tonabnehmer unter 50 Ω und 1:20 für MC-Tonabnehmer unter 25 Ω.
Die Leistung ist breitbandig und kontrolliert, mit einem Frequenzgang von 10 Hz bis 50 kHz innerhalb von ±1 dB und 5 Hz bis 100 kHz innerhalb von ±1,5 dB unter den angegebenen Bedingungen für Anschluss A. Der LL9226 misst 30 x 22,5 x 14,5 mm über der Leiterplatte, wiegt 29 g, verwendet einen Pinabstand von 2,54 mm mit einem Reihenabstand von 22,86 mm und hat einen empfohlenen Leiterplattenlochdurchmesser von 1,5 mm.
