Der Lundahl LL5402 ist ein kompakter Audio-Ausgangstransformator für unsymmetrische Treiberschaltungen, entwickelt für hochwertige Line-Ausgangsstufen mit exzellenter Bandbreite, geringer Verzerrung und starker Isolation.

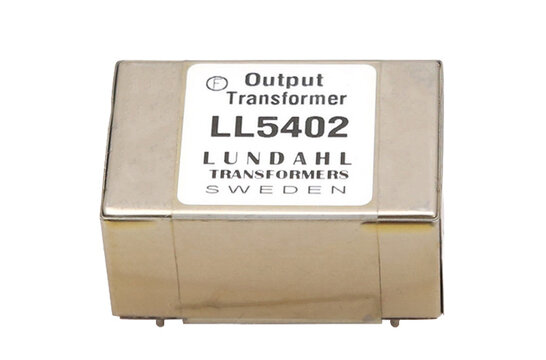

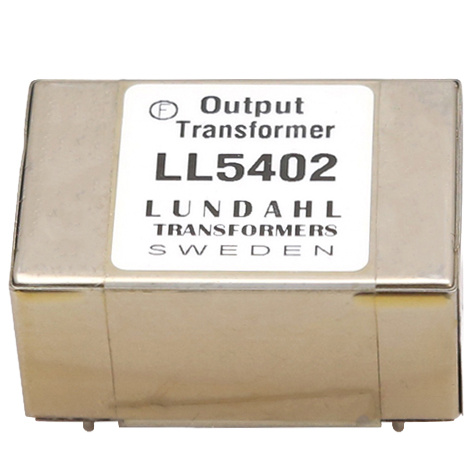

Lundahl LL5402 Audio-Ausgangstransformator für unsymmetrischen Betrieb
Der Lundahl LL5402 ist für Line-Ausgangsstufen konzipiert, bei denen eine Transformator-Kopplung, galvanische Trennung und symmetrische Ausgangsleistung erforderlich sind. Er eignet sich besonders für unsymmetrische Treiberschaltungen und gemischte Rückkopplungsdesigns und ist damit eine praktische Wahl für hochwertige Verstärker und maßgeschneiderte Audioelektronik.
Die Wicklungsanordnung verwendet ein Verhältnis von 2 + 2 : 1 + 1. Wenn die Primärpins 1 und 5 auf Masse gelegt werden, umschließen die kalten Enden der Primärwicklungen jede Sekundärwicklung, was dazu beiträgt, die Kapazität zwischen Primär- und Sekundärseite zu verringern. Dadurch ist der LL5402 ein präzises Audiokomponent für anspruchsvolle Ausgangsstufen.
Die Leistung ist besonders stark in gemischten Rückkopplungsanwendungen: Bei einer 600 Ω Last liefert der Transformator einen Frequenzgang von 20 Hz bis 40 kHz innerhalb von ±0,3 dB und 0 dB Spannungsverlust im Mittelband. Die Verzerrung beträgt 0,1 % bei 50 Hz und +22 dBU, während die Ausgangsbalance bei niedriger Quellimpedanz und 600 Ω Last über 60 dB liegt.
Der LL5402 misst 43 x 28 x 21 mm über der Leiterplatte und wiegt 92 g. Er verwendet einen Pinabstand von 5,08 mm, einen Reihenabstand von 30,48 mm und einen empfohlenen Leiterplattenlochdurchmesser von 1,5 mm. Mit 4 kV Isolation zwischen Primär- und Sekundärwicklungen und 2 kV Isolation zwischen Wicklungen und Kern ist er eine robuste Wahl für Entwickler, die zuverlässiges Verstärkerzubehör für Line-Ausgangsschaltungen suchen.
