Der Lundahl LL2765 ist ein C-Kern-Ausgangstransformator für Röhren-Kopfhörerverstärker-Anwendungen, entwickelt mit Doppelschwingspulen, mehreren sekundären Anschlussmöglichkeiten und Unterstützung für 32, 150 und 600 Ohm Kopfhörer.

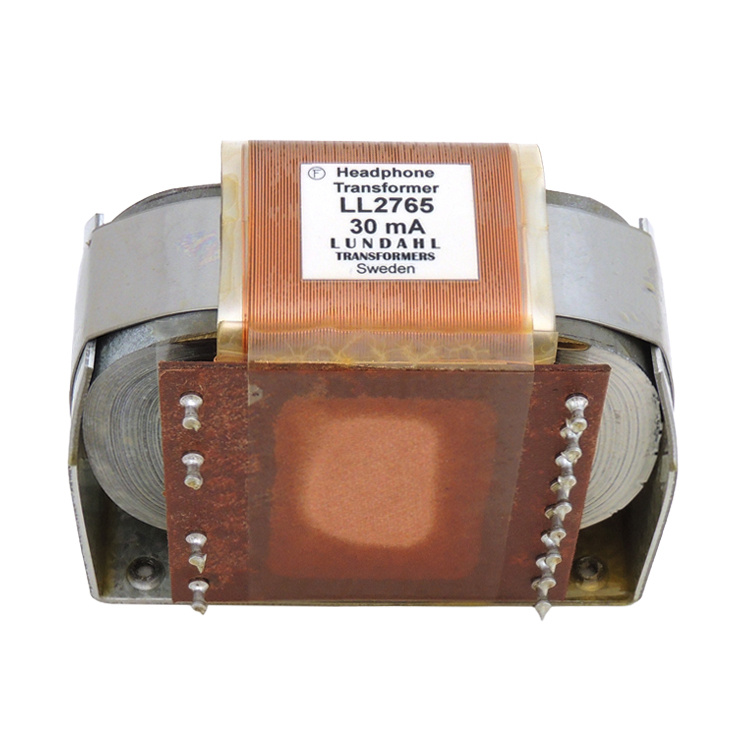

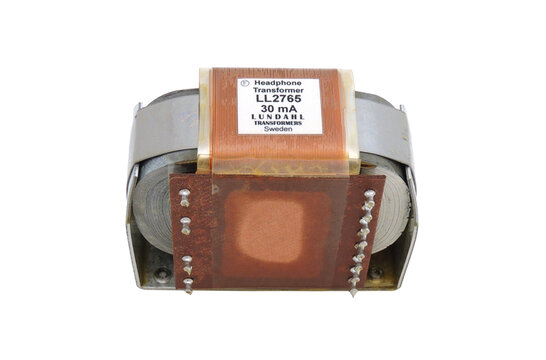

Lundahl LL2765 Ausgangstransformator für Röhren-Kopfhörerverstärker
Der Lundahl LL2765 ist ein spezielles Audiokomponent für Röhren-Kopfhörerverstärker. Er verwendet ein dreigeteiltes, doppelt gewickeltes Design rund um Lundahls eigenen Audio-C-Kern mit hoher interner Isolierung und Isolierfolie zwischen jeder Kupferschicht.
Mit einem Übersetzungsverhältnis von 6+6 : 1+1+1+1 bietet der LL2765 flexible sekundäre Anschlussmöglichkeiten für verschiedene Kopfhörerimpedanzen. Er kann für 32 Ohm Kopfhörer mit einem Verhältnis von 12:1 und etwa 4,6 k Primärimpedanz konfiguriert werden, oder für 150 Ohm und 600 Ohm Kopfhörer mit 6:1 bzw. 3:1 Verhältnissen, beide mit etwa 5,4 k Primärimpedanz.
Der Transformator unterstützt sowohl Push-Pull- als auch Single-Ended-Betrieb, mit jeweils verfügbaren Versionen. Mit Primärwicklungen in Serie bietet die Push-Pull-Version 170 H Primärinduktivität und ein maximales Primärsignal von 370 V RMS bei 30 Hz, während die Single-Ended-Version 64 H Primärinduktivität und ein maximales Primärsignal von 160 V RMS bei 30 Hz liefert.
Elektrische Details umfassen 75 Ohm statischen Widerstand pro Primärwicklung, 3,5 Ohm statischen Widerstand für die Sekundärwicklungen 2-4 und 7-9 sowie 4,5 Ohm für die Sekundärwicklungen 3-5 und 8-10. Der maximal empfohlene Gleichstrom durch die Primärwicklungen beträgt 180 mA bei 5 W Wärmeabgabe, und das Gerät wiegt 1,3 kg.
