Der Lundahl LL2752-PP ist ein Ausgangstransformator im offenen Rahmen für Röhrenverstärker, der für Push-Pull-Anwendungen entwickelt wurde. Der Fokus liegt auf dem Betrieb von 2 kΩ bis 8 Ω, hoher Segmentierung, niedriger Streuinduktivität und einem breiten Frequenzbereich.

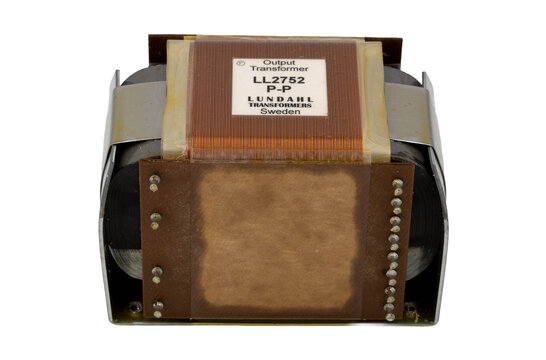

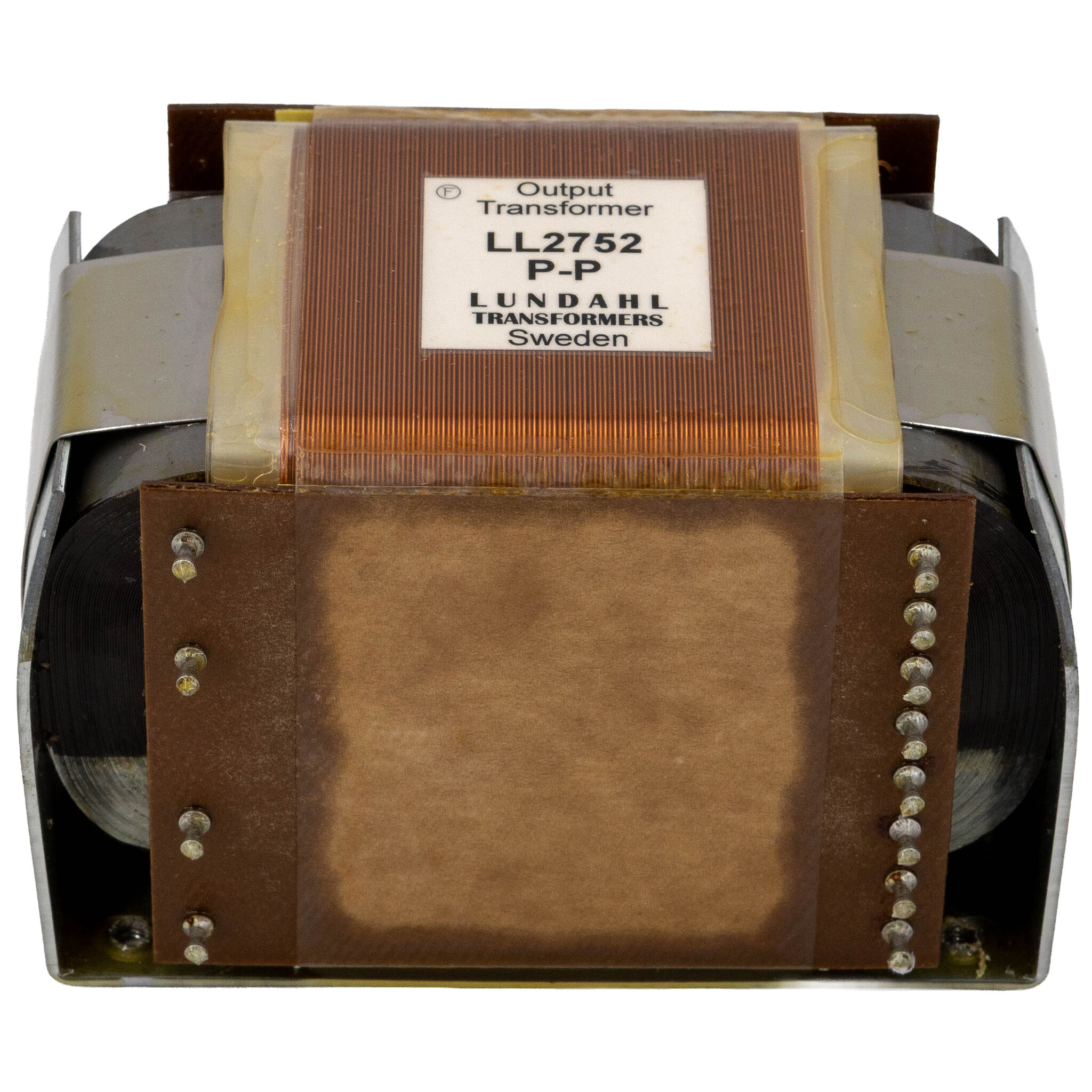

Lundahl LL2752-PP Ausgangstransformator für Röhrenverstärker Push-Pull
Der Lundahl LL2752-PP ist für Röhrenverstärker konzipiert, bei denen ein robuster, breitbandiger Ausgangstransformator benötigt wird. Er ist hauptsächlich für 2 kΩ bis 8 Ω Anwendungen vorgesehen und verwendet ein Windungsverhältnis von 12+12+12+12 : 2+1+1+2+1+1, was Designern flexible Primär- und Sekundäranschlussoptionen bietet.
Die stark segmentierte Bauweise nutzt harmonisch abgestimmte Abschnitte, um die Streuinduktivität zu minimieren. In Kombination mit Lundahls niedrigkapazitiver Spulenwicklungstechnik ermöglicht dies dem LL2752-PP einen breiten Frequenzbereich. Bei der Version LL2752/60mA reicht der Frequenzgang von 10 Hz bis 50 kHz bei +0/-1 dB mit Sekundäranschluss C.
Der Transformator ist ein ungegossener, offener Rahmen, der für den Einbau in Verstärkergehäuse und maßgeschneiderte Audiokomponenten geeignet ist. Er verwendet einen Lundahl Silizium-Eisen-C-Kern und wiegt 2,5 kg. Zu den mechanischen Details gehören ein Reihenabstand von ca. 75 mm, ein Primärseitiger Pinabstand von 5,08 mm, ein Sekundärseitiger Pinabstand von ca. 7 mm und vier M4-Befestigungslöcher.
Für den Push-Pull-Betrieb unterstützt der LL2752 eine maximale primäre Signalspannung von 480 V RMS bei 30 Hz mit allen Primärwicklungen in Reihe. Die Optionen für die Primärlastimpedanz umfassen 4,6 kΩ, 2 kΩ und 1,2 kΩ, abhängig vom Sekundäranschluss, mit maximalen Push-Pull-Leistungen bei 30 Hz von 45 W, 105 W und 180 W. Die Isolierung ist mit 3 kV zwischen Primär- und Sekundärwicklungen und 1,5 kV zwischen Wicklungen und Kern bewertet.
