Der Lundahl LL1941 ist ein kompromissloser Moving-Coil-Step-Up-Übertrager für Low-Output-MC-Tonabnehmer. Er kombiniert einen ungeschnittenen amorphen Kobaltkern, Doppelspulenkonstruktion, Cardas hochreinen Kupferdraht und Mu-Metall-Abschirmung.

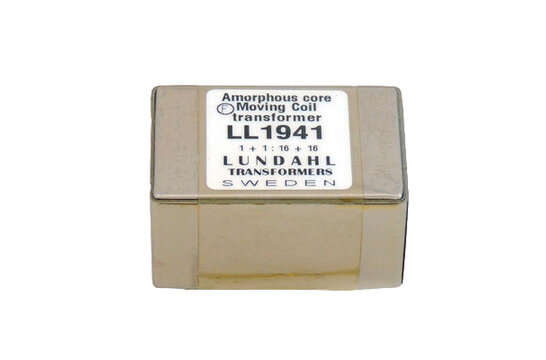

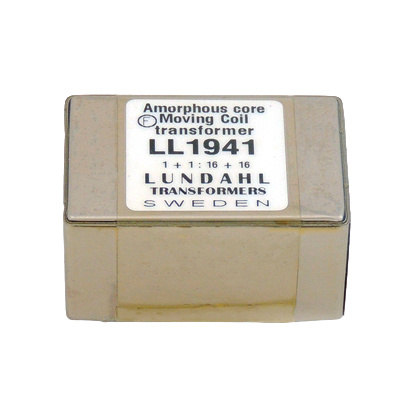

Lundahl LL1941 Amorpher Kern Moving Coil Eingangstransformator
Der Lundahl LL1941 wurde als hochwertiges Audiokomponente für Moving-Coil-Tonabnehmer-Eingangsstufen entwickelt. Es handelt sich um die Version mit hohem Übersetzungsverhältnis des Lundahl LL1931 Moving-Coil-Step-Up-Übertragers, die speziell für Low-Output-MC-Tonabnehmer entwickelt wurde, bei denen maximale Signalreinheit und geringe Störanfälligkeit entscheidend sind.
Im Herzen des LL1941 befindet sich Lundahls einzigartiger, ungeschnittener amorpher Kobaltkern, kombiniert mit einer Doppelspulenkonstruktion und Cardas hochreinem Kupferdraht. Diese überdimensionierte Bauweise ist darauf ausgelegt, die bestmögliche MC-Übertragerleistung zu erzielen, während das Doppelspulen-Layout die Immunität gegenüber externen Magnetfeldern von Netzteilen, Motoren und ähnlichen Quellen in hochwertigen Home-Audio-Systemen deutlich verbessert.
Der Übertrager bietet ein Übersetzungsverhältnis von 1 + 1 : 16 + 16 und unterstützt mehrere Anschlussmöglichkeiten, darunter Serienschaltung für 1:16 und Parallel-Serienschaltung für 1:32. In Serienschaltung mit einer 10 Ω Quelle und offenen Sekundärwicklungen liefert der LL1941 einen Frequenzgang von 10 Hz bis 100 kHz innerhalb von +/- 1,0 dB.
Für die Integration in einen Phono-Vorverstärker oder eine kundenspezifische MC-Eingangsstufe ist der LL1941 in einem Mu-Metall-Gehäuse untergebracht und verwendet PCB-Pins mit 5,08 mm Rastermaß und 30,5 mm Reihenabstand. Der Übertrager misst 43 x 28 x 22 mm über der Leiterplatte und wiegt 90 g. Jede Primärwicklung hat einen Gleichstromwiderstand von 0,8 Ω, jede Sekundärwicklung einen Gleichstromwiderstand von 105 Ω, und die Isolierung ist mit 3 kV zwischen den Wicklungen und 1,5 kV zwischen Wicklungen und Kern bewertet.
