Der Lundahl LL1935 ist ein kompakter DI-Transformator, der entwickelt wurde, um hochohmige Gitarren-Tonabnehmer an niederohmige Mikrofonvorverstärker-Eingänge anzupassen und gleichzeitig als hochwertiger 1:10-Mikrofoneingangs-Transformator zu dienen.

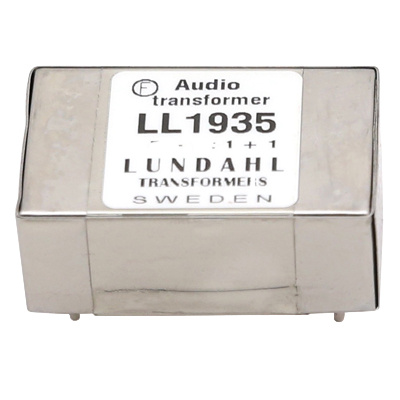

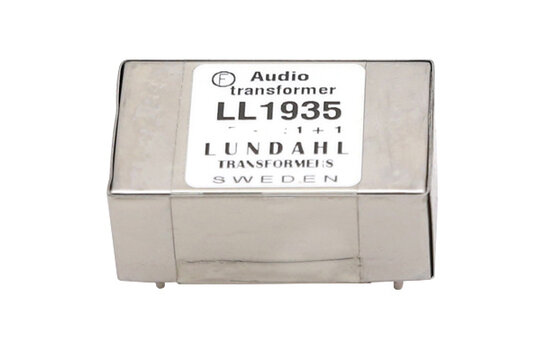

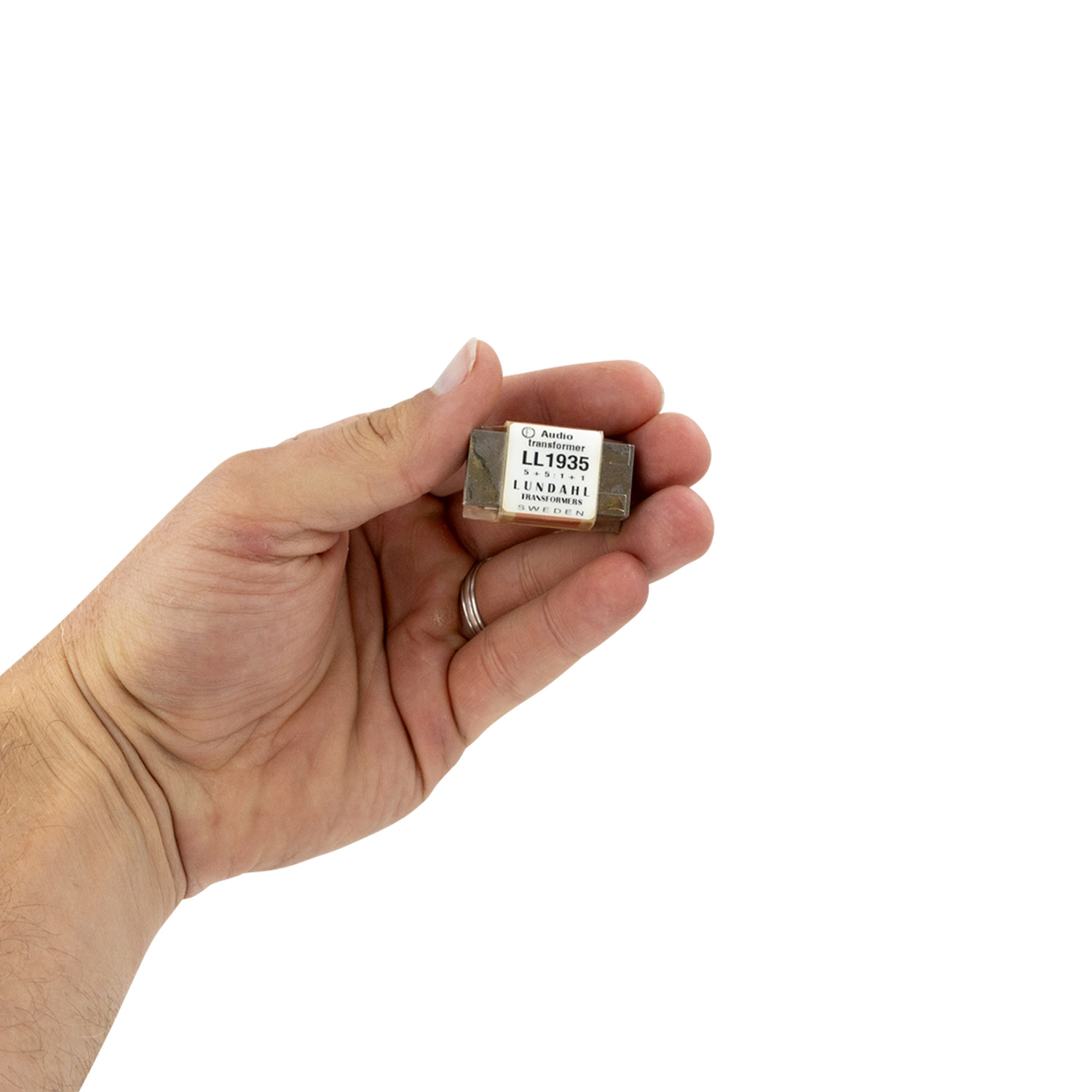

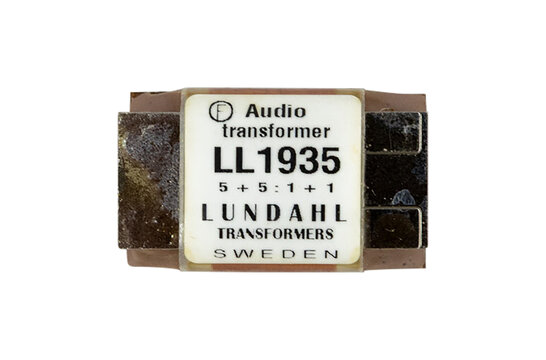

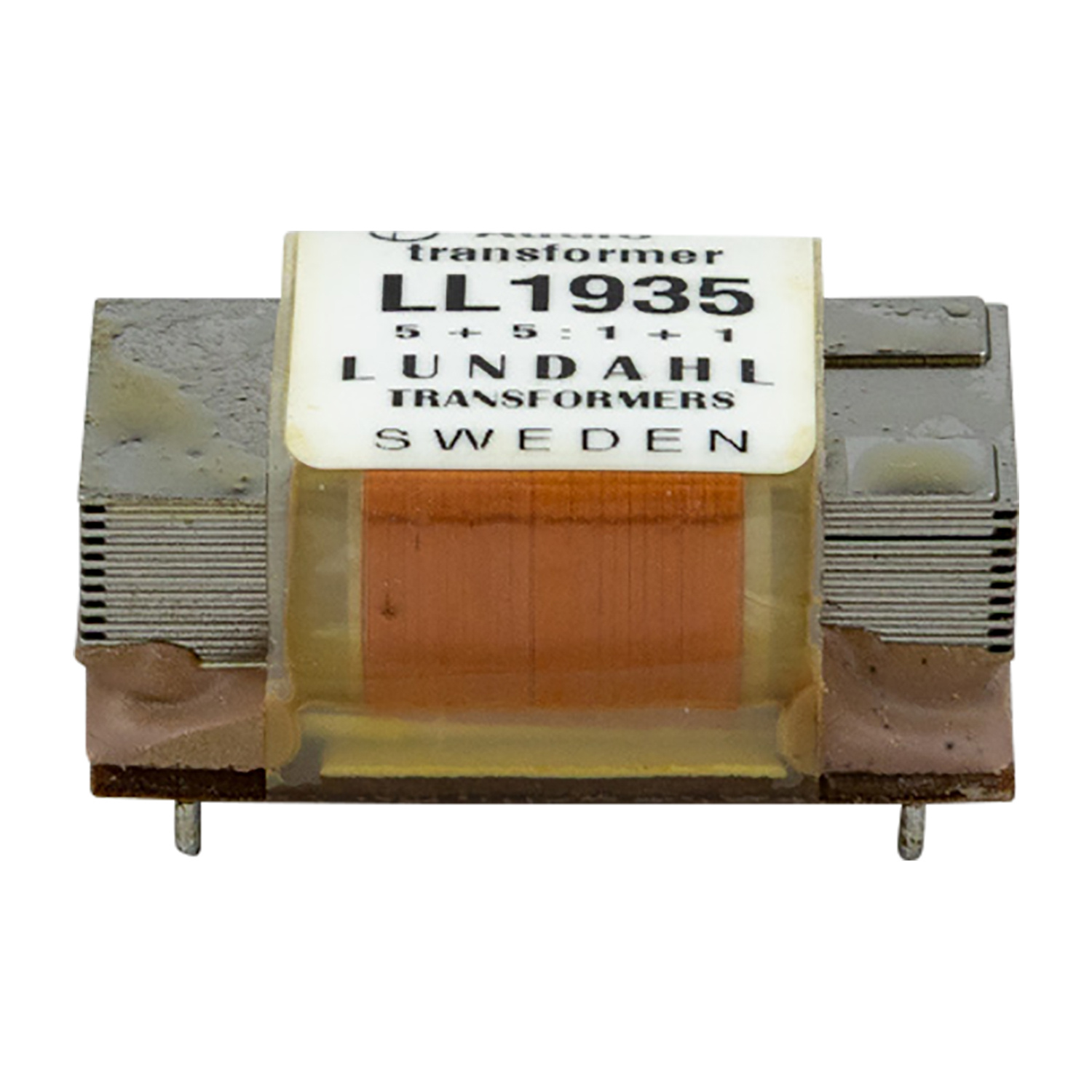

Lundahl LL1935 Mikrofon Direct Input Transformator
Der Lundahl LL1935 ist für Direct-Input-Anwendungen konzipiert, bei denen eine hochohmige Quelle, wie z. B. ein Gitarren-Tonabnehmer, einen niederohmigen Mikrofonvorverstärker-Eingang speisen muss. Als präzises Audiokomponent eignet er sich auch hervorragend für 1:10-Mikrofoneingangsanwendungen und bietet Entwicklern einen flexiblen Transformator für kompakte DI- und Mikrofon-Front-End-Designs.

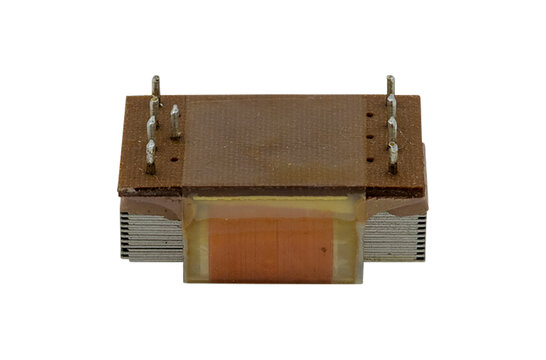

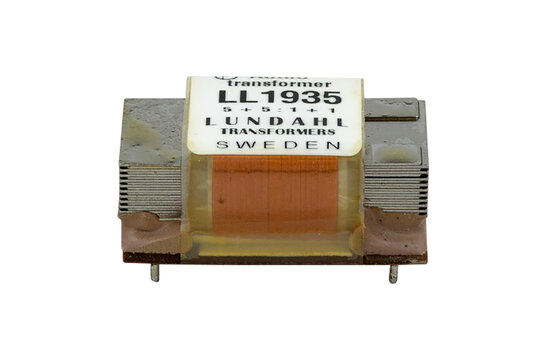

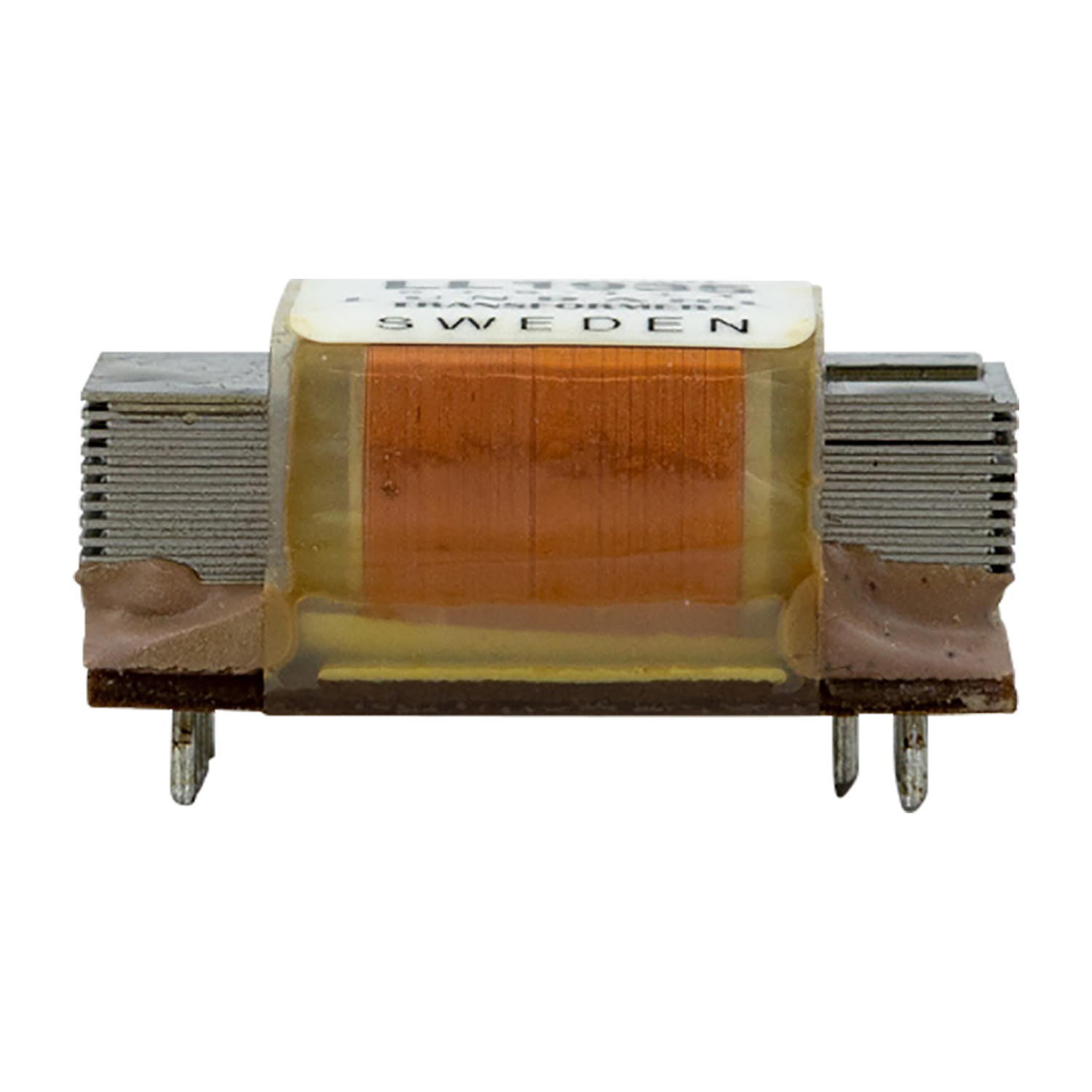

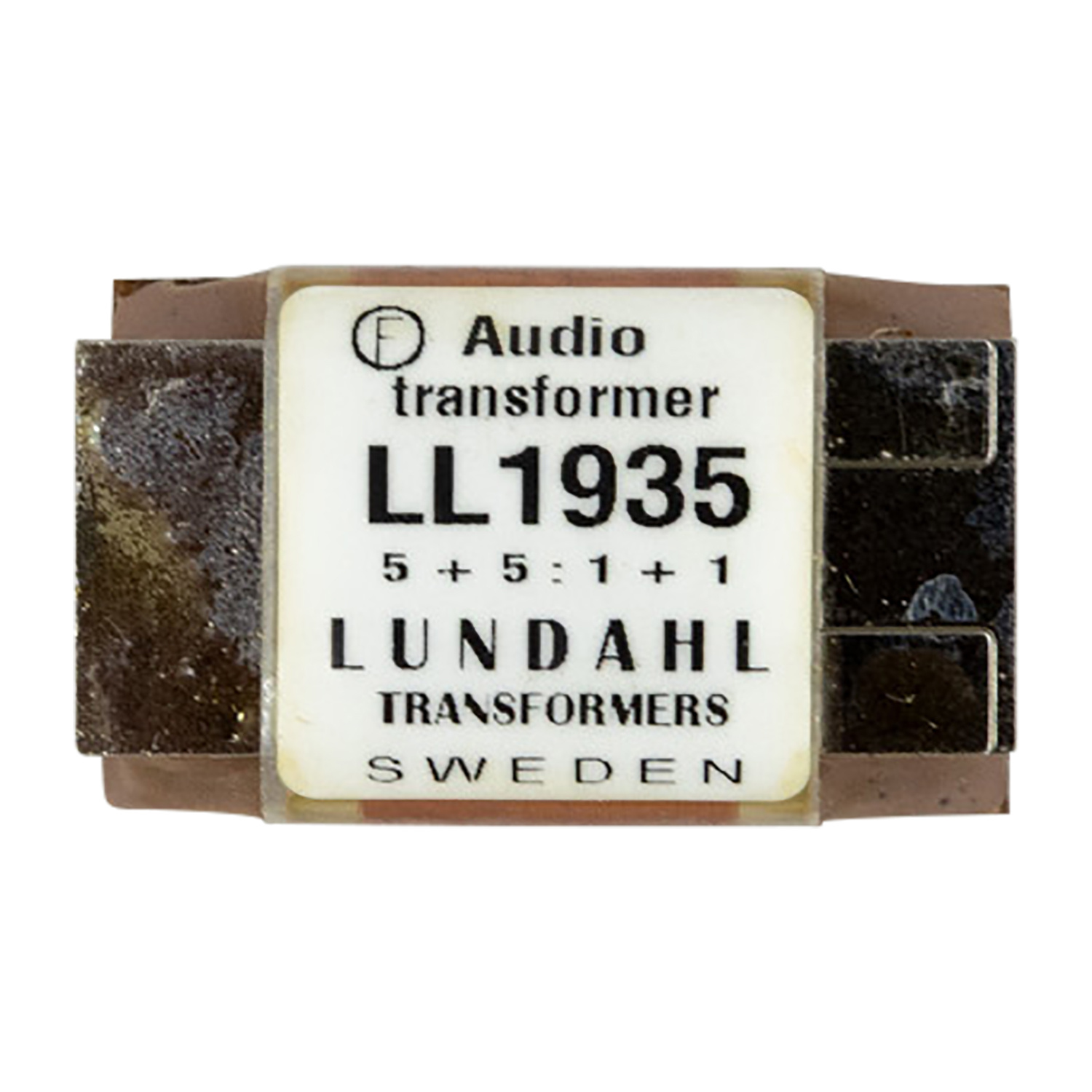

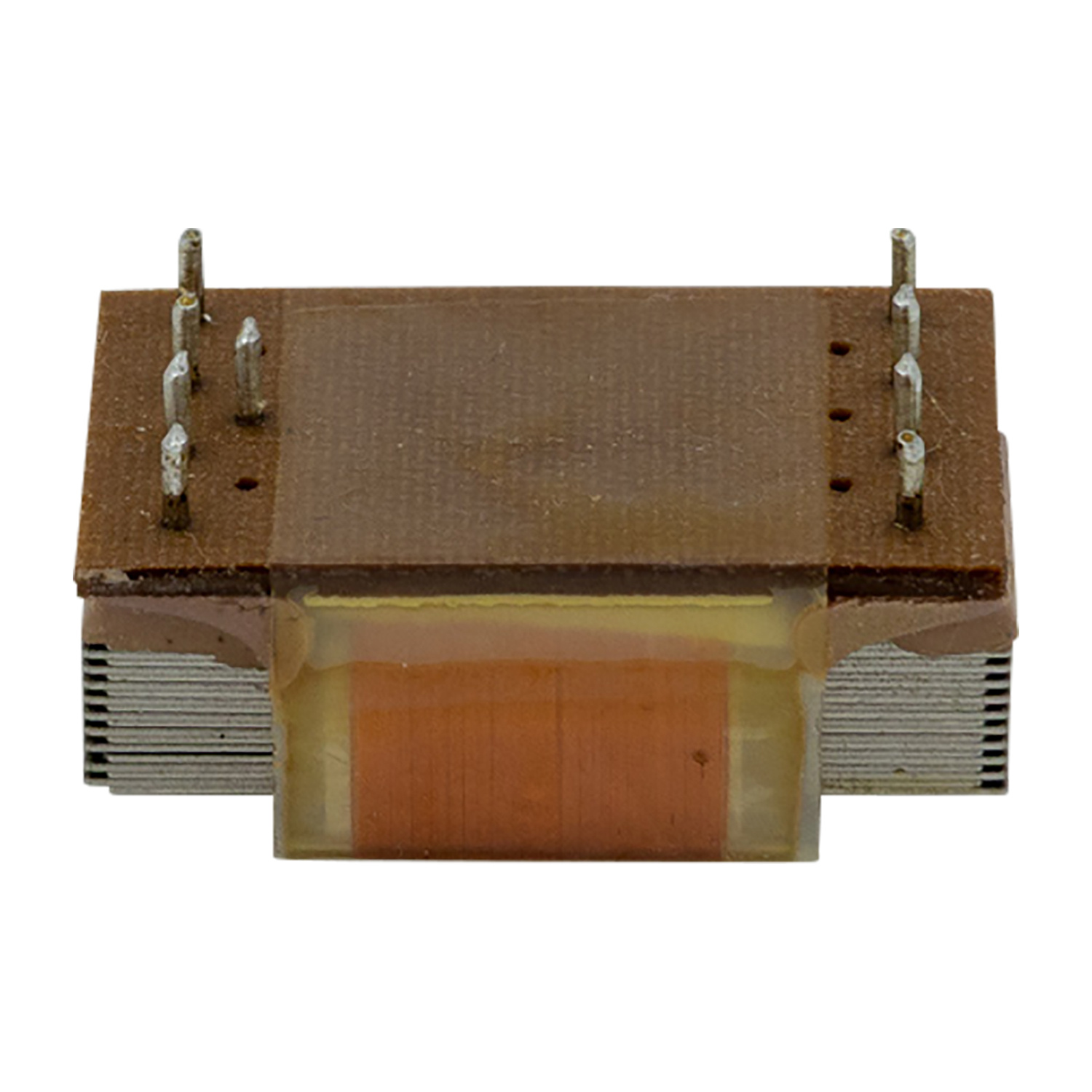

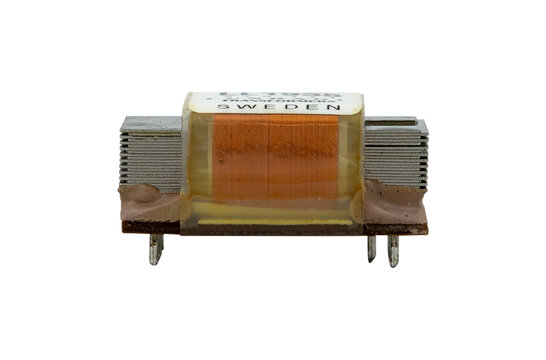

Im Inneren verwendet der LL1935 zwei Spulen, jede mit einer Primär- und einer Sekundärwicklung, getrennt durch eine elektrostatische Abschirmung. Die hochohmigen Wicklungen nutzen eine spezielle niedrigkapazitive Wicklungstechnik, während der hochpermeable Mu-Metall-Kern und das gekapselte Mu-Metall-Gehäuse für eine effektive magnetische Abschirmung sorgen. Für beste Leistung sollte die hochohmige Seite, markiert mit 5 + 5, in Reihe geschaltet werden.
Die Leistung ist über eine breite Audio-Bandbreite spezifiziert. Im 10:1-Betrieb mit einer 100 kΩ-Quelle und offenem Sekundär beträgt der Frequenzgang 20 Hz bis 20 kHz bei +0 / -3 dB. Mit einer 1 kΩ-Last reicht der 10:1-Frequenzgang von 10 Hz bis 45 kHz bei +0 / -2 dB. Im 1:10-Betrieb mit einer 200 Ω-Quelle und offenem Sekundär reicht der Frequenzgang von 10 Hz bis 80 kHz innerhalb von ±1 dB, ohne Eigenresonanz in den angegebenen Konfigurationen.

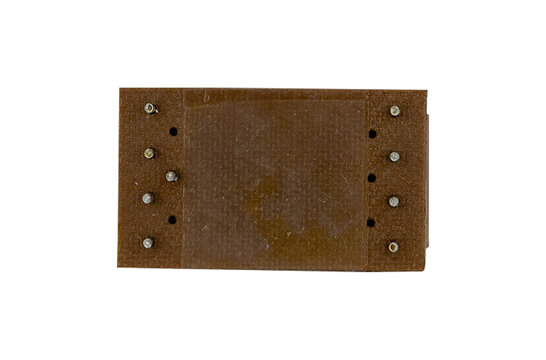

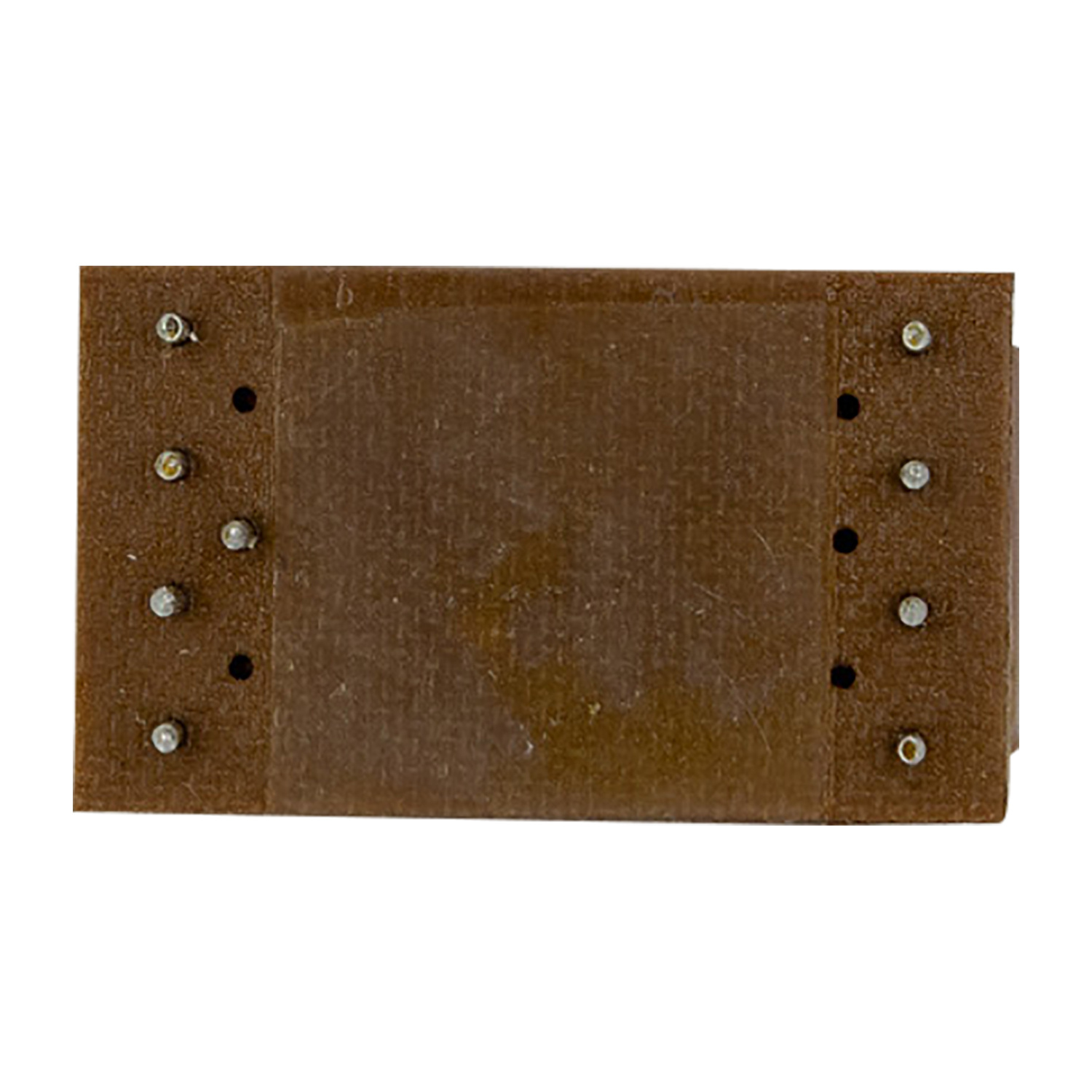

Der Transformator ist für die Leiterplattenmontage ausgelegt, mit einem Pinabstand von 5,08 mm, einem Reihenabstand von 27,94 mm, einem empfohlenen Leiterplattenlochdurchmesser von 1,5 mm und einem Gewicht von 46 g. Der statische Widerstand beträgt 650 Ω für jede Primär- und 17 Ω für jede Sekundärwicklung. Für die Überprüfung und elektrische Messungen bietet der LL1935 zudem klare Isolationswerte von 4 kV zwischen den Wicklungen und 2 kV zwischen Wicklungen und Abschirmung.
