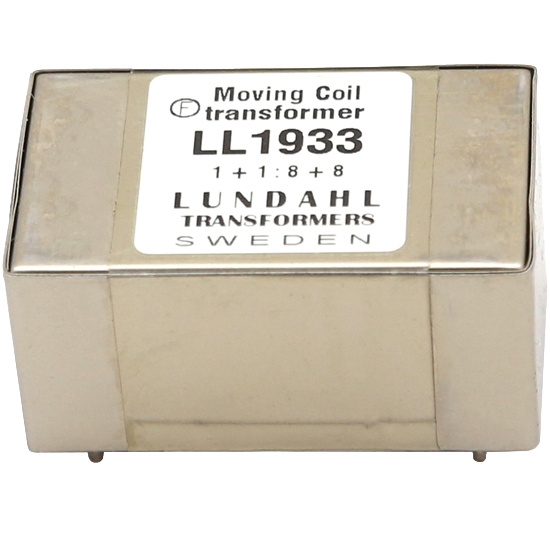

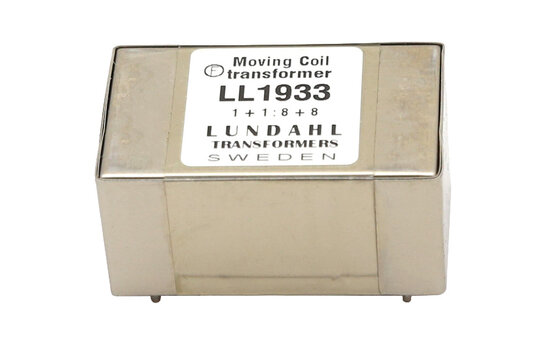

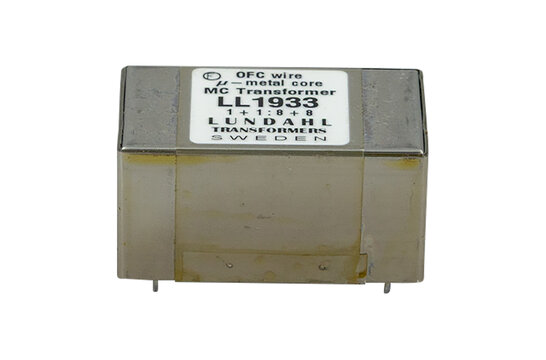

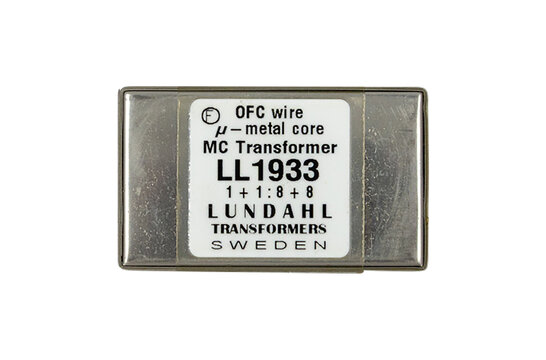

Der Lundahl LL1933 ist ein Hochleistungs-Übertrager für Moving-Coil-Tonabnehmer mit Doppelspulenkonstruktion, Cardas-Reinkupferdraht, einem Kern aus Nickellaminat und einem Mu-Metall-Gehäuse zum Schutz vor äußeren Magnetfeldern.
Lundahl LL1933 Moving Coil Step-Up Übertrager
Der Lundahl LL1933 ist für den Einsatz mit Moving-Coil-Tonabnehmern konzipiert, bei denen die Signalqualität auf niedrigem Pegel entscheidend ist. Als Spezialübertrager für Audiokomponenten kombiniert er die Doppelspulenkonstruktion von Lundahl mit Cardas-Reinkupferdraht und bietet so die leistungsorientierte Bauweise, die für hochwertige Phono-Step-Up-Anwendungen erforderlich ist.

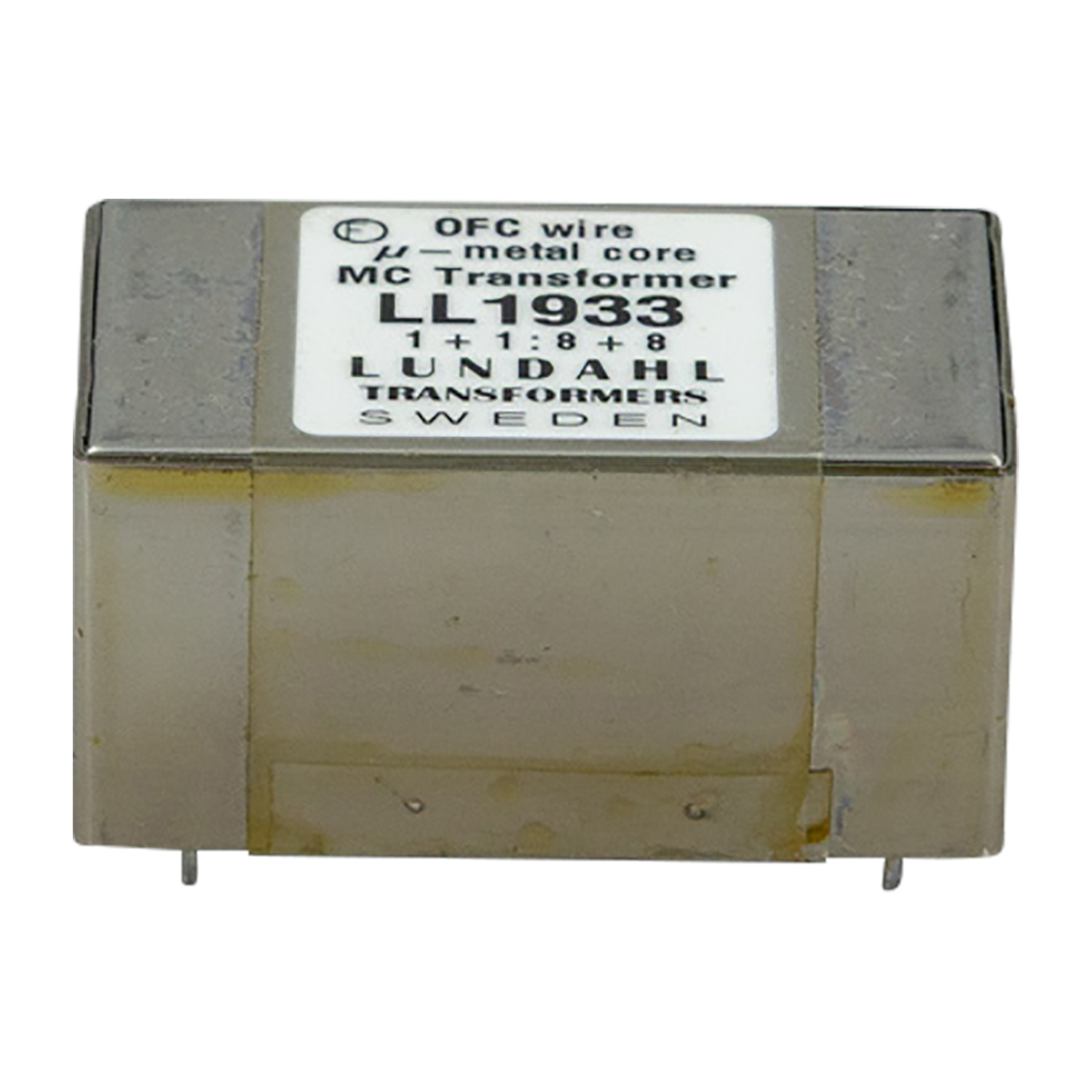

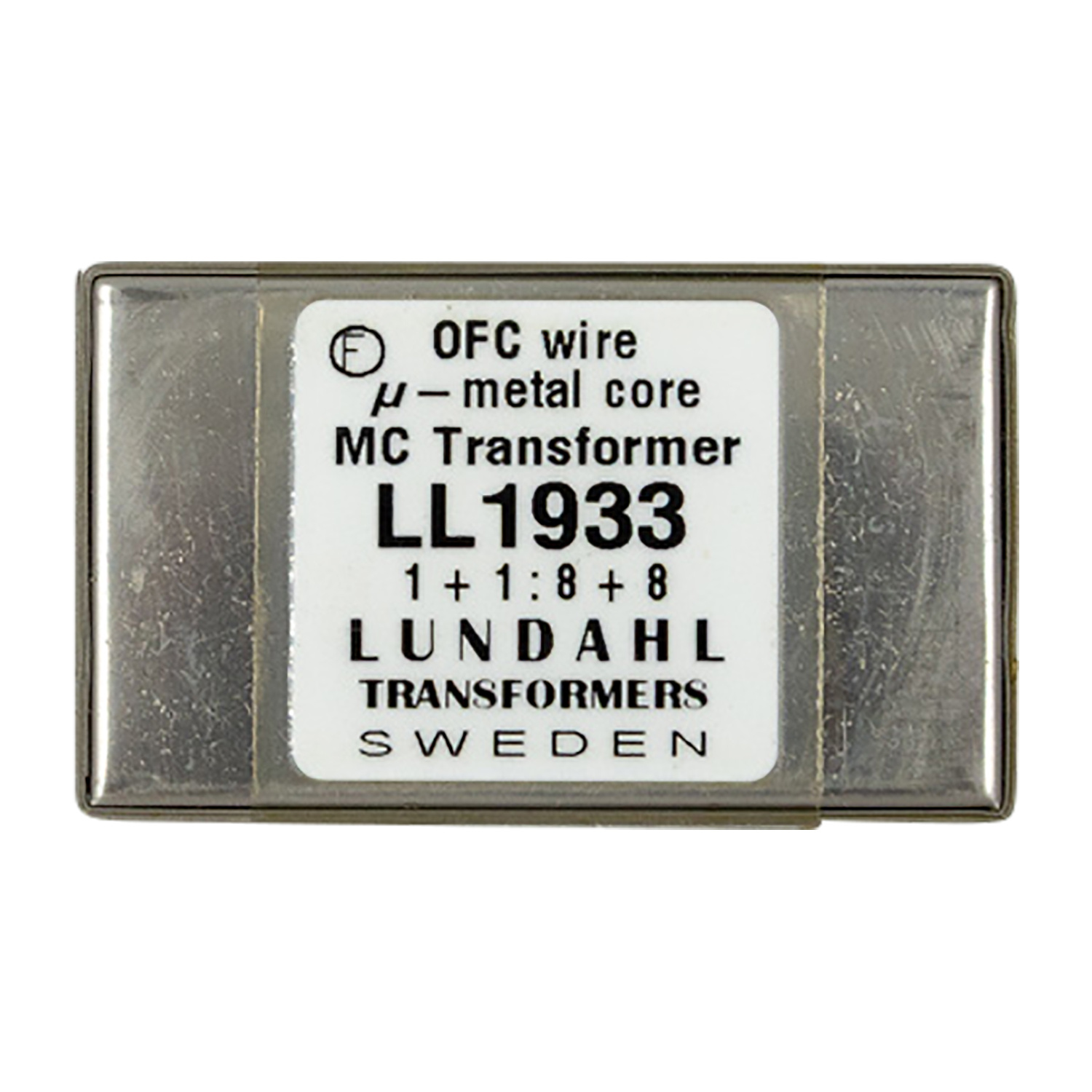

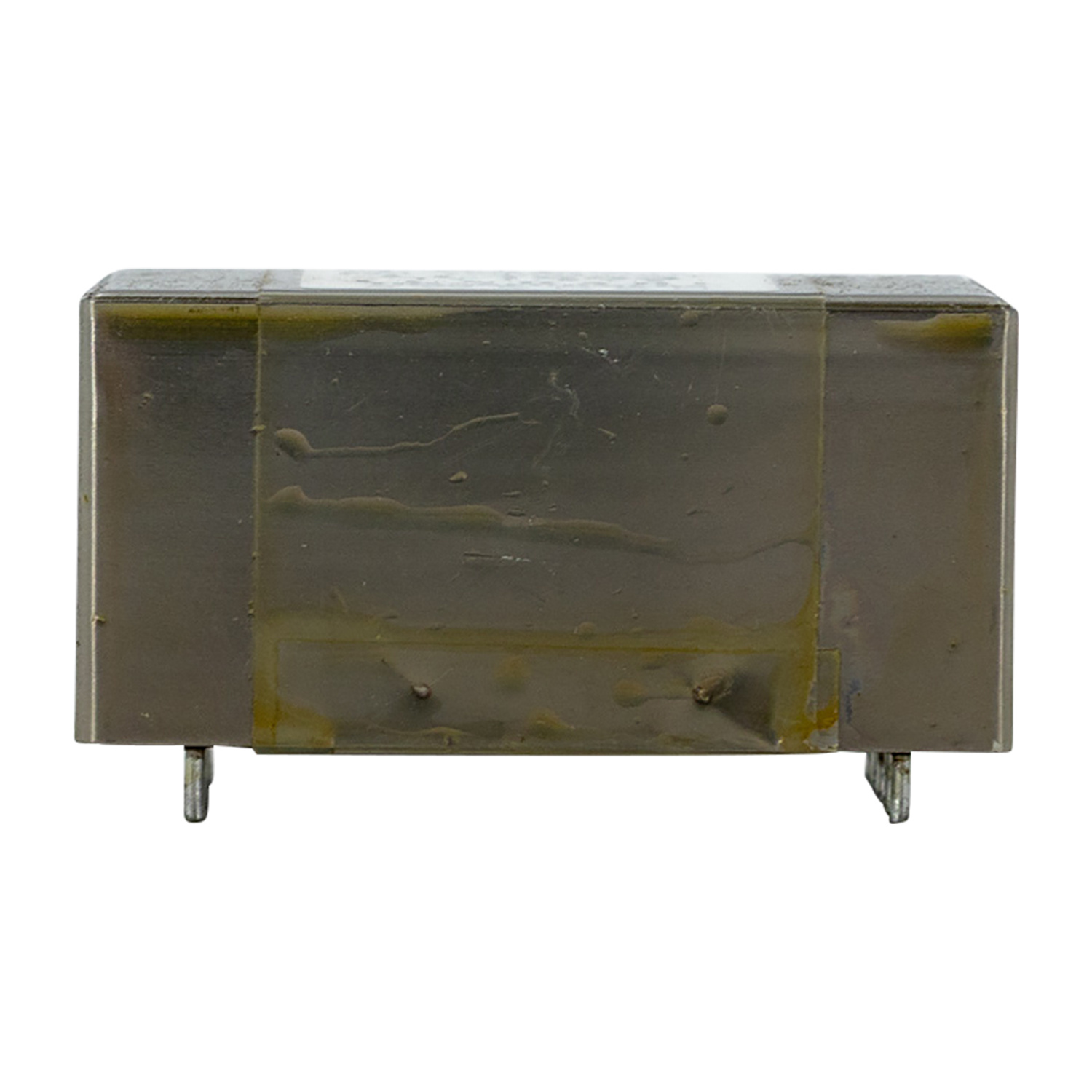

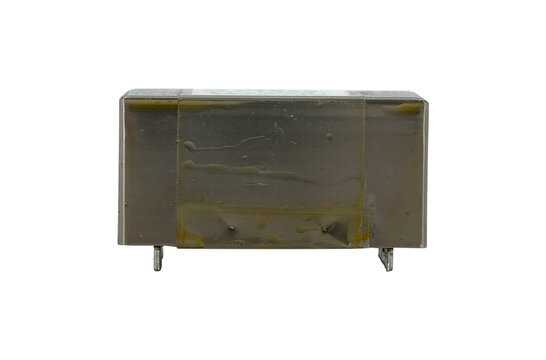

Sein Kern aus Nickellaminat ist auf geringe Verzerrung und eine lineare Magnetisierungskurve ausgelegt, wodurch der LL1933 eine Alternative für Anwender ist, die diese Kerntechnologie dem amorphen Kern des Lundahl LL1931 vorziehen. Der Übertrager ist in einem Mu-Metall-Gehäuse untergebracht, das die empfindliche Eingangsstufe vor Magnetfeldern von Netzteilen, Motoren und anderen Geräten in einer Heim-Audio-Umgebung schützt.
Der Übertrager hat ein Übersetzungsverhältnis von 1 + 1 : 8 + 8 und unterstützt verschiedene Anschlussmöglichkeiten, darunter Serie-Serie 1:8 und Parallel-Serie 1:16 Konfigurationen. Jede Primärwicklung hat einen Gleichstromwiderstand von 1,5 Ω, jede Sekundärwicklung einen Widerstand von 85 Ω. In Serienschaltung mit einer 50 Ω Quelle und offenen Sekundärwicklungen beträgt der Frequenzgang 8 Hz bis 100 kHz innerhalb von ±1,0 dB.

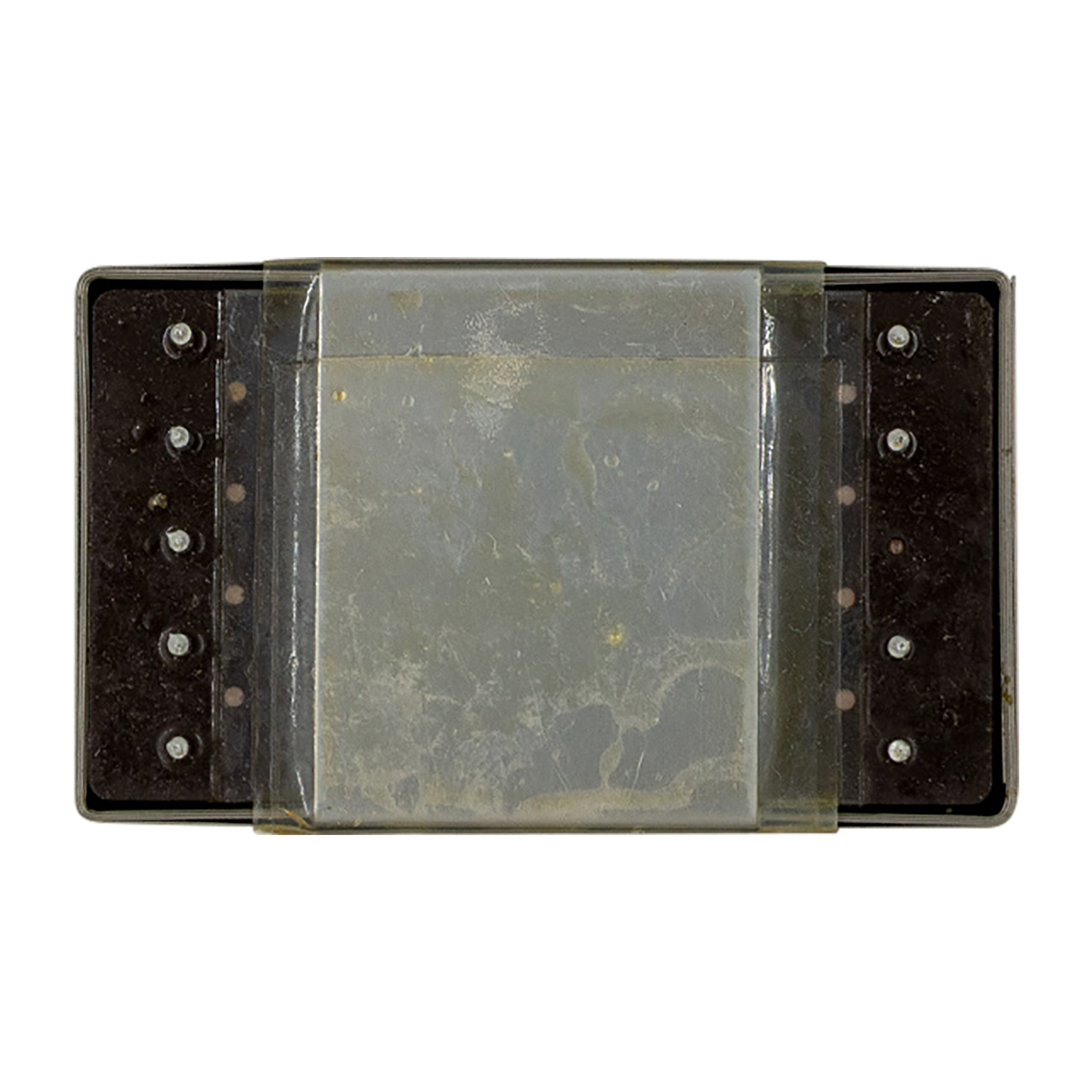

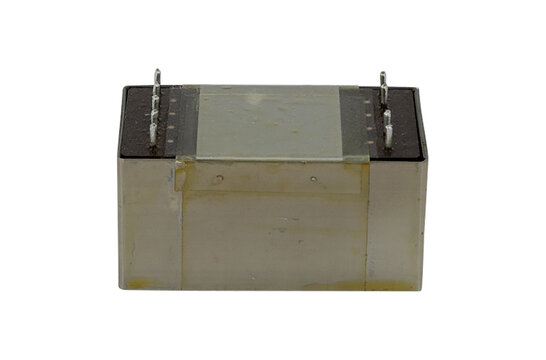

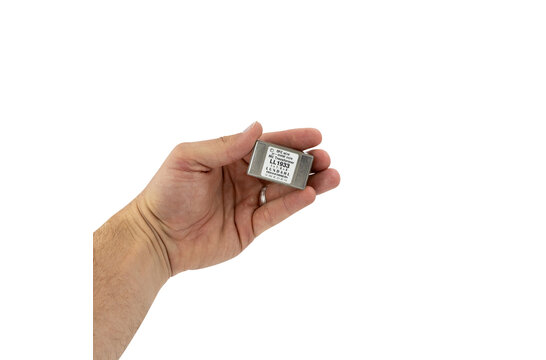

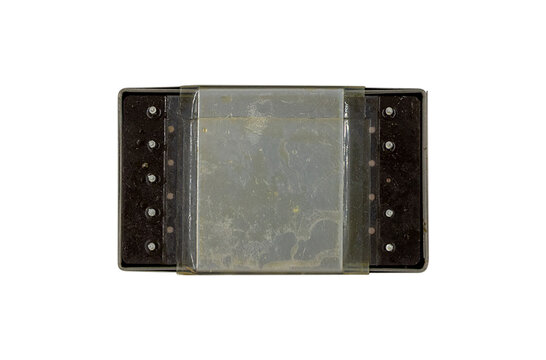

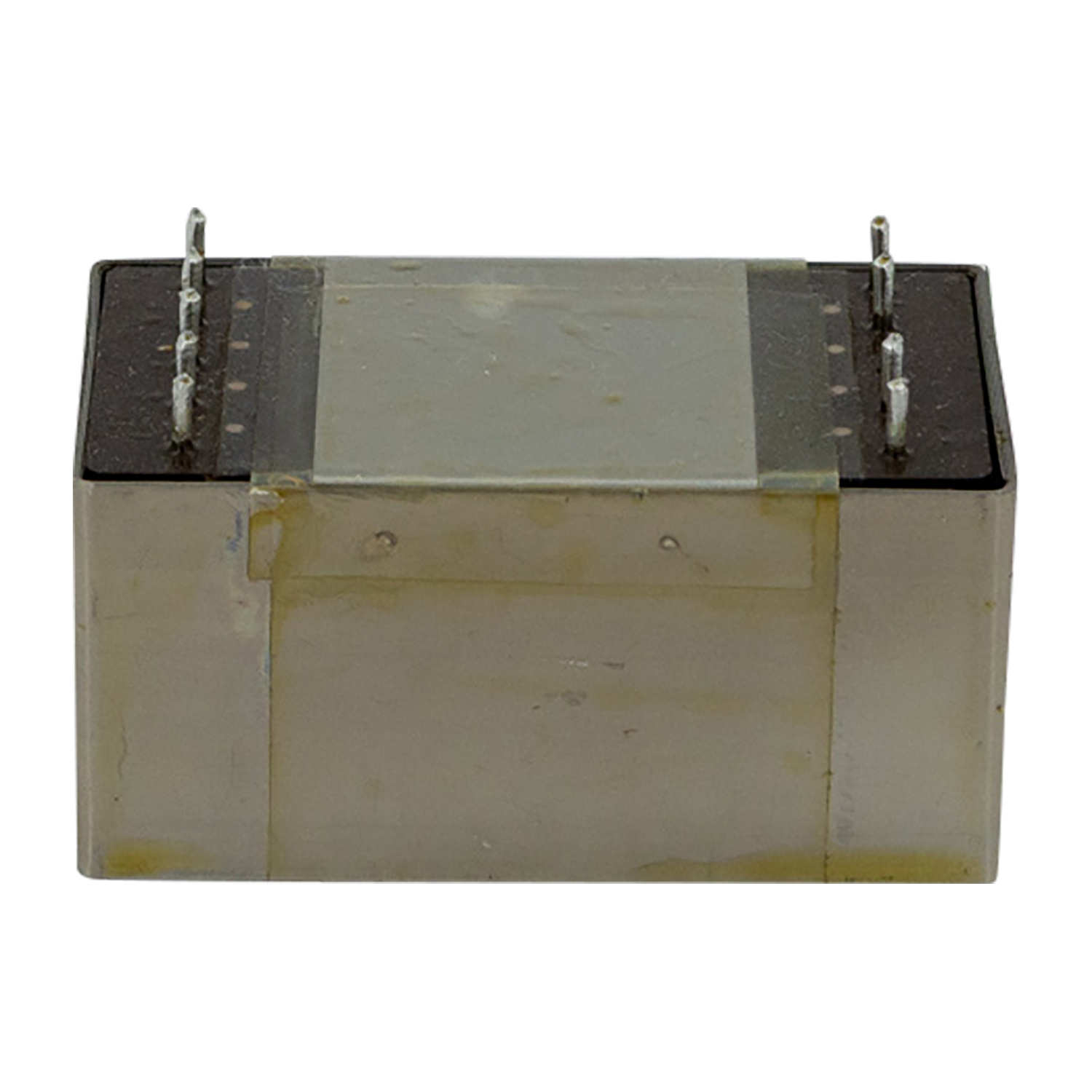

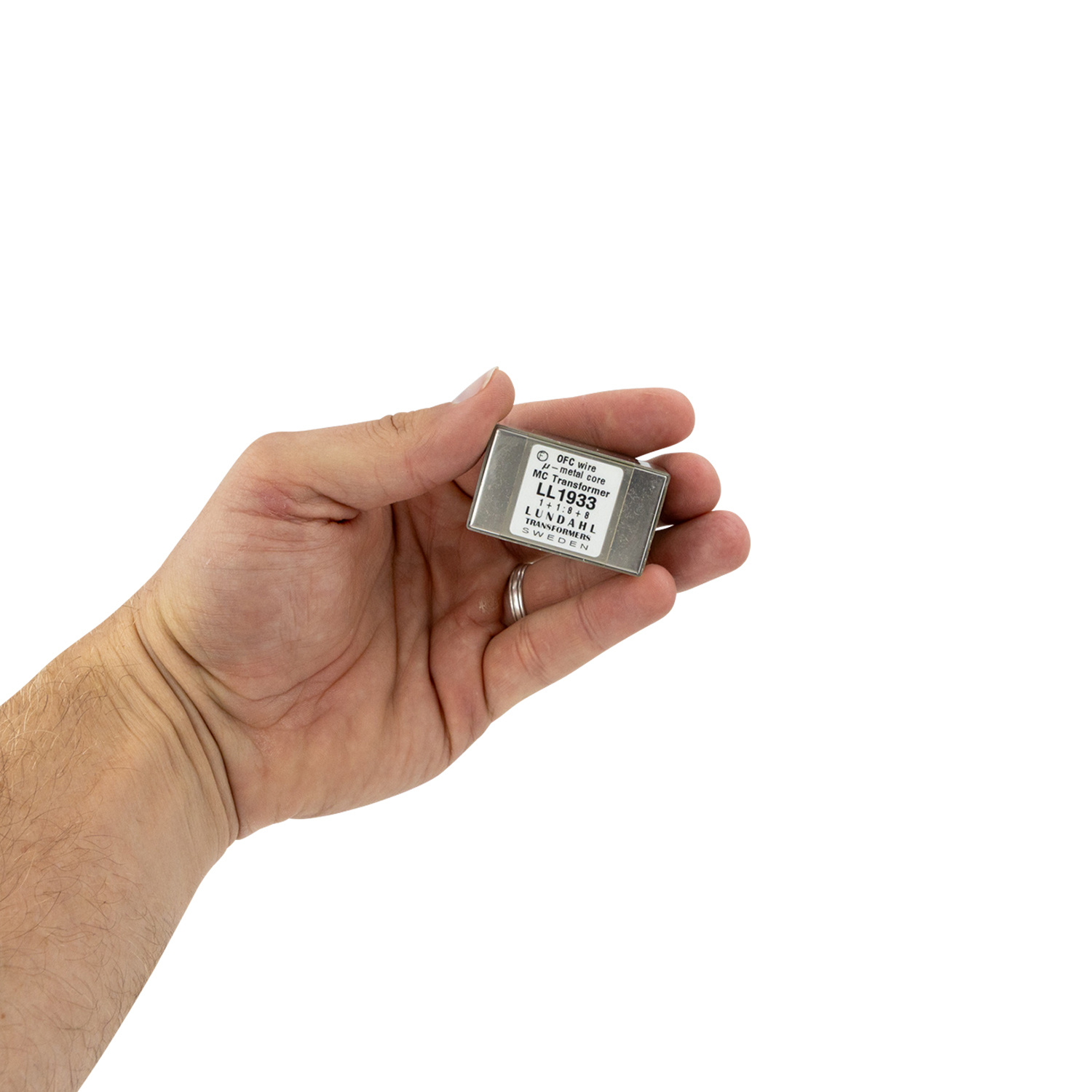

Für die Installation misst der LL1933 47 x 28 x 24 mm über der Leiterplatte und wiegt 115 g. Der Pinabstand beträgt 5,08 mm mit 35,6 mm zwischen den Pinreihen, und der empfohlene Lochdurchmesser der Leiterplatte beträgt 1,5 mm. Die Isolationsspannung beträgt 3 kV zwischen den Wicklungen und 1,5 kV zwischen Wicklungen und Kern.
