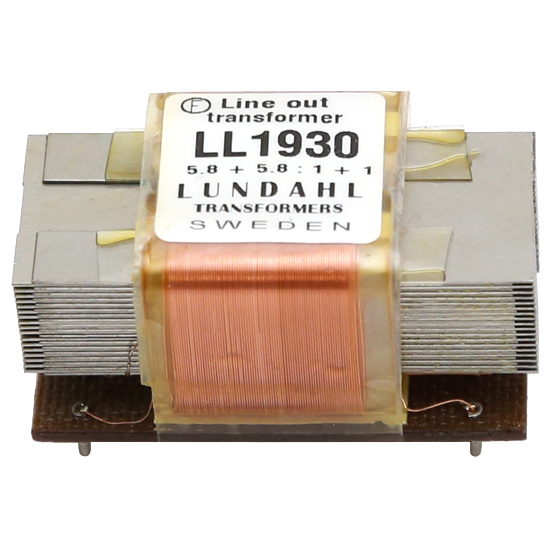

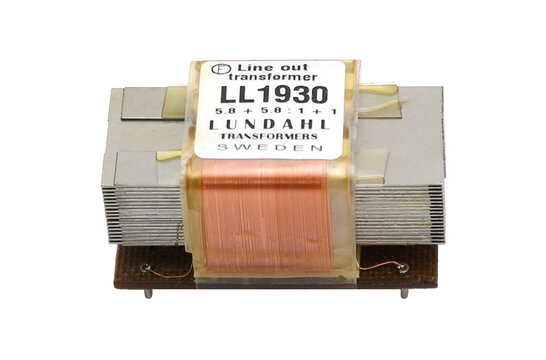

Name: Lundahl LL1930 Tube Preamp Line Output Audio Transformer
Brand: Lundahl
SKU: LL1930
Price: 79.95 EUR
Availability: BackOrder

Neu

LL1930 Tube Preamp Line Output Audio Transformer

66,07 €79,95 € Nicht auf Lager

Backorder

Wir versenden nach
Bald wieder auf Lager
Mindestens zwei Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Lundahl LL1930 Output Transformer

Der Lundahl LL1930 ist ein Line-Output-Audio-Übertrager, der für Röhrenvorverstärker-Parafeed-Ausgangsanwendungen entwickelt wurde. Er verwendet einen hochpermeablen Mu-Metall-Kern und bietet konfigurierbare Sekundäranschlüsse für den Betrieb mit 5,8:1 oder 11,6:1 Übersetzungsverhältnis.

Highlights des Lundahl LL1930

Entwickelt für Röhrenvorverstärker-Parafeed-Line-Output-Anwendungen
Hochpermeabler Mu-Metall-Kern
Konfigurierbar für 5,8:1 oder 11,6:1 Sekundärwindungsverhältnis
Frequenzgang von 20 Hz bis 30 kHz innerhalb ±0,1 dB bei 10 kΩ Sekundärlast
Kompaktes PCB-Montageformat mit Abmessungen von 47 x 28 x 23 mm über der Platine

Produktdetails Lundahl LL1930

Lundahl LL1930 Röhrenvorverstärker Line-Output Audio-Übertrager

Der Lundahl LL1930 ist für hochwertige Röhrenvorverstärker-Line-Output-Stufen, insbesondere Parafeed-Ausgangsschaltungen, gebaut. Als eines der spezialisierten Audio-Komponenten in einer Röhrensignalkette bietet er eine Übertragerkopplung mit einer 5,8 + 5,8 : 1 + 1 Wicklungskonfiguration.

Der hochpermeable Mu-Metall-Kern unterstützt eine verzerrungsarme Audioleistung. Mit in Reihe geschalteten Primärwicklungen, 4,5 kΩ Quellimpedanz und einem Primärsignal von 30 dBu bleibt die Verzerrung bei 50 Hz unter 0,1 % und bei 25 Hz unter 1 %. Der Frequenzgang beträgt 20 Hz bis 30 kHz innerhalb ±0,1 dB bei einer 10 kΩ Sekundärlast.

Der LL1930 bietet flexible Sekundärverdrahtung für einen Betrieb mit 5,8:1 oder 11,6:1 Übersetzungsverhältnis und eignet sich somit für sorgfältig abgestimmte Röhrenvorverstärker- und Verstärker-Schnittstellendesigns. Jede Primärwicklung hat einen Gleichstromwiderstand von 610 Ω, jede Sekundärwicklung einen Gleichstromwiderstand von 16 Ω.

Der Übertrager ist für die PCB-Montage ausgelegt, mit Abmessungen von 47 x 28 x 23 mm über der Platine und einem Gewicht von 105 g. Der Pinabstand beträgt 5,08 mm innerhalb der Reihen und 35,56 mm zwischen den Reihen, mit einem empfohlenen PCB-Lochdurchmesser von 1,5 mm. Die Wicklungs-zu-Wicklungs-Isolation beträgt 4 kV, die Wicklungs-zu-Kern-Isolation 2 kV.
