Der Lundahl LL1690 ist ein hochwertiger Line-Eingangstransformator für anspruchsvolle Audioanwendungen, der auf einem ungeschnittenen amorphen Kobaltbandkern basiert und in einem Mu-Metall-Gehäuse untergebracht ist.

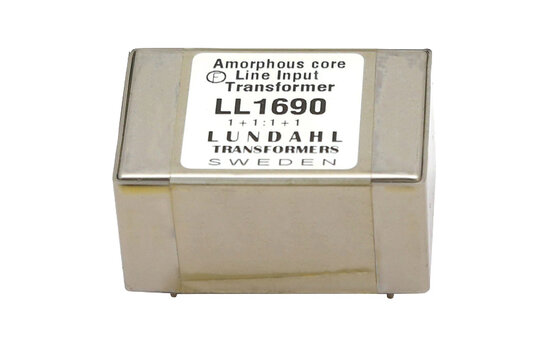

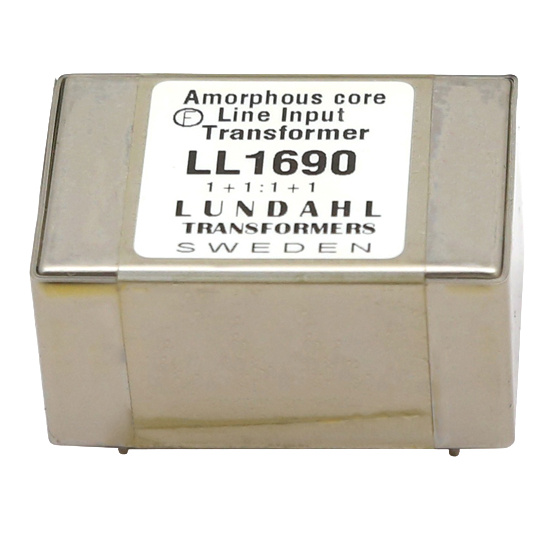

Lundahl LL1690 Amorpher Hochpegel-Line-Eingangstransformator
Der Lundahl LL1690 ist für High-End-Line-Level-Audioanwendungen konzipiert, insbesondere dort, wo eine saubere Signalübertragung und ein ausgewogenes Schaltungsverhalten wichtig sind. Die 1 + 1 : 1 + 1 Wicklungskonfiguration unterstützt den Seriell-Seriell-1:1-Betrieb für Hochpegel-Line-Eingänge und eignet sich somit für hochwertige Audiokomponenten und Röhrenverstärker.
Der Transformator verwendet einen ungeschnittenen amorphen Kobaltbandkern und ist in einem Mu-Metall-Gehäuse untergebracht. Primär- und Sekundärwicklungen sind durch elektrostatische Schirme getrennt, während die Doppelspulenkonstruktion die Empfindlichkeit gegenüber externen Magnetfeldern von z. B. Netzteilen und Motoren reduziert.
Für Phasenumkehr-Anwendungen bietet die Wicklungsanordnung einen hohen Grad an Symmetrie. Der LL1690 unterstützt Phasenumkehr sowohl für 1 : 1 + 1 als auch 2 : 1 + 1 Eingangskonfigurationen, mit einer Phasenausgleichsbalance von besser als 55 dB von 10 Hz bis 50 kHz in der spezifizierten 2 : 1 + 1 Verbindung.
Die Leistung ist mit einem Frequenzgang von 10 Hz bis 100 kHz innerhalb von ±1,0 dB im Serienschaltungsbetrieb spezifiziert, unter Verwendung einer 1-kΩ-Quelle und einer 40-kΩ-Last parallel zu 7 kΩ + 400 pF. Jede Primär- und Sekundärwicklung hat einen Gleichstromwiderstand von 150 Ω. Das kompakte PCB-Montagegehäuse misst 42 x 28 x 22 mm über der Leiterplatte, verwendet einen Pinabstand von 5,08 mm und wiegt 81 g.
