Der Lundahl LL1684 ist ein Hochpegel-Transformator mit amorphem Kern für vielseitige Anwendungen wie Mikrofon- und Line-Eingang, Line-Ausgang, galvanische Trennung und Phasensplittung.

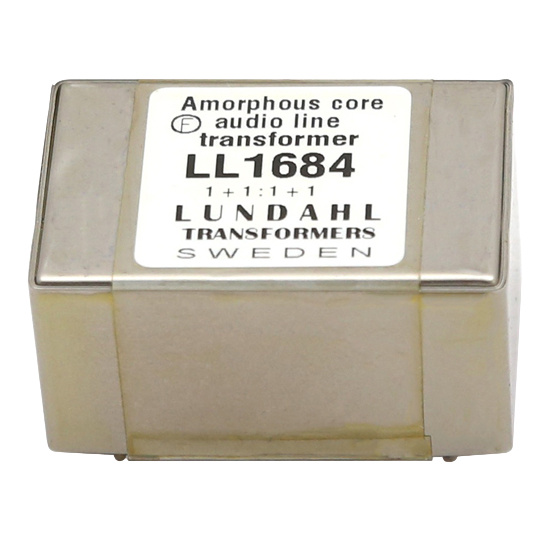

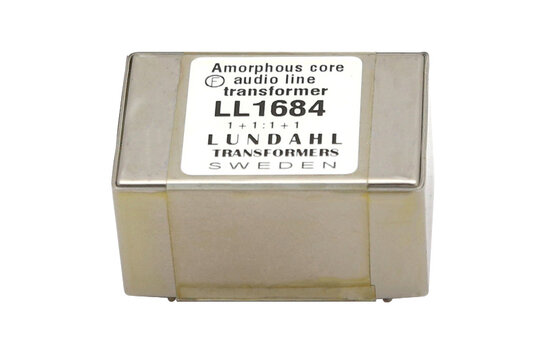

Lundahl LL1684 Hochpegel-Transformator mit amorphem Kern für allgemeine Anwendungen
Der Lundahl LL1684 wurde als vielseitiger Hochpegel-Transformator für professionelle Audiosignalwege entwickelt. Er kann in Audiokomponenten für Mikrofon- oder Line-Eingang, Line-Ausgang und galvanische Trennung eingesetzt werden und ist damit eine praktische Wahl für symmetrische Signalübertragung und Isolationsaufgaben.
Die 1 + 1 : 1 + 1 Wicklungsstruktur ermöglicht verschiedene Anschlussoptionen, darunter Parallel-Parallel-1:1-Betrieb für verlustarme Isolierung und Seriell-Seriell-1:1-Betrieb für Hochpegel-Line-Isolierung. Die Wicklungsanordnung sorgt zudem für hervorragende Symmetrie, wenn der Transformator für Phasensplitting in 1 : 1 + 1 Eingangskonfigurationen verwendet wird.
Die Zwei-Spulen-Konstruktion verbessert die Unempfindlichkeit gegenüber externen Magnetfeldern von nahegelegenen Netzteilen und Motoren. Primär- und Sekundärwicklungen sind durch elektrostatische Schirme getrennt, und der gesamte Transformator ist in einem Mu-Metall-Gehäuse untergebracht, was eine saubere Integration in empfindliche Signalpfade und Elektromechanik-Projekte unterstützt.
Wichtige elektrische Spezifikationen sind unter anderem 41 Ohm Gleichstromwiderstand pro Primär- und Sekundärwicklung, ein Selbstresonanzpunkt über 250 kHz und ein Frequenzgang von 10 Hz bis 100 kHz innerhalb von ±1,0 dB bei einer 150 Ohm Quelle und 10 kΩ Last im Serienschaltungsbetrieb. Der Transformator misst 42 x 28 x 22 mm über der Leiterplatte, wiegt 81 g, verwendet 5,08 mm Pinabstand und hat einen empfohlenen Lochdurchmesser von 1,5 mm auf der Leiterplatte.
