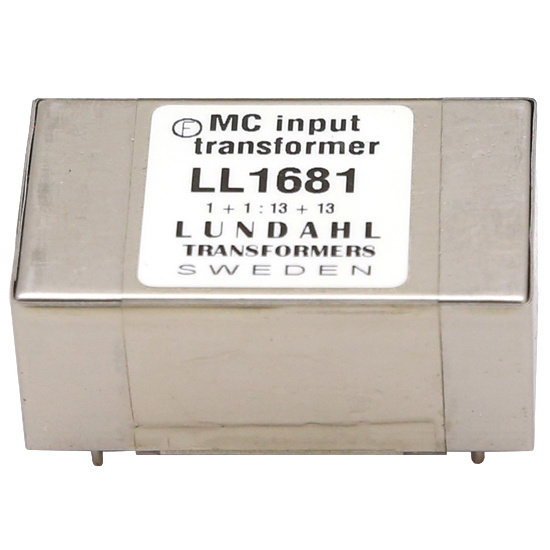

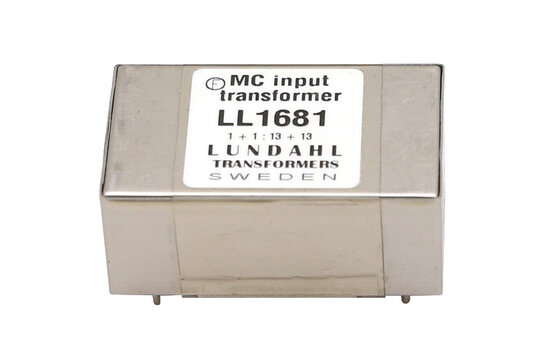

      LL1681 Moving Coil Input Transformer

      Lundahl LL1681 Moving Coil Input Transformer

      €129,95

      Nicht auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1681 Moving Coil Input Transformer

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Zeige alle Transformatorspule
      Neu
      LL1681 Moving Coil Input Transformer
      107,40 €129,95 € Nicht auf Lager
      +-
      Zum Warenkorb hinzufügen

      Buy now, pay later

      • Wir versenden nach
      • Bald wieder auf Lager
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1681 Moving Coil Input Transformer

      Produktbeschreibung Lundahl LL1681 Moving Coil Input Transformer

      Der Lundahl LL1681 ist ein großkerniger Moving-Coil-Eingangstransformator mit Mu-Metall-Kern, Doppelspulenkonstruktion und elektrostatischer Abschirmung für hochwertige Verarbeitung von Audiosignalen mit niedrigem Pegel.



      Highlights des Lundahl LL1681

      • Großkerniger Moving-Coil-Eingangstransformator mit Mu-Metall-Kern
      • Zwei Spulen mit zweigeteilter Primärwicklung und Hochpegel-Sekundärwicklung
      • Elektrostatische Abschirmungen zwischen Primär- und Sekundärwicklungen
      • Mu-Metall-Gehäuse für magnetische Abschirmung
      • Konfigurierbar für 1:13 oder 1:26 Übersetzungsverhältnis
      • Breiter Frequenzbereich von 7 Hz bis 60 kHz im symmetrischen 1:13-Betrieb



      Produktdetails Lundahl LL1681

      Lundahl LL1681 Moving-Coil-Eingangstransformator



      Der Lundahl LL1681 ist als Moving-Coil-Eingangstransformator für anspruchsvolle Anwendungen mit niedrigen Signalpegeln konzipiert. Sein großer Mu-Metall-Kern und das Mu-Metall-Gehäuse bieten magnetische Abschirmung und machen ihn zur präzisen Wahl für empfindliche Audiokomponenten, bei denen eine saubere Signalübertragung entscheidend ist.



      Im Inneren verwendet der LL1681 zwei Spulen, jede mit einer zweigeteilten Primärwicklung und einer Hochpegel-Sekundärwicklung mit Papierisolation. Elektrostatische Abschirmungen trennen die Wicklungen, unterstützen eine stabile Leistung und helfen, unerwünschte Kopplungen zwischen Primär- und Sekundärsektionen zu reduzieren.



      Der Transformator kann für ein Übersetzungsverhältnis von 1:13 oder 1:26 angeschlossen werden. Im symmetrischen 1:13-Betrieb mit einer 40-Ohm-Quelle und einer 47-kOhm-Last liefert er einen Frequenzgang von 7 Hz bis 60 kHz innerhalb von +/- 1 dB. Im unsymmetrischen 1:13-Betrieb unter denselben Bedingungen beträgt der Frequenzgang 7 Hz bis 55 kHz innerhalb von +/- 1 dB.



      Die praktische Integration wird durch ein kompaktes, platinenmontiertes Format von 48 x 29 x 20 mm, 5,08 mm Pin-Abstand, 35,56 mm Reihenabstand und einen empfohlenen Leiterplattenlochdurchmesser von 1,5 mm unterstützt. Für den Aufbau und elektrische Messungen bietet der LL1681 4,8 Ohm statischen Widerstand pro Primärwicklung, 820 Ohm pro Sekundärwicklung, 4 kV Isolation zwischen Primär- und Sekundärseite und 2 kV Isolation zwischen Wicklungen und Abschirmung.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1681
      EAN
      9501161544958
