Der Lundahl LL1679-PP ist ein Push-Pull-Ausgangsübertrager für Röhrenverstärker, gefertigt mit einem speziellen Audio-C-Kern, hoch segmentierten Wicklungen und einem breiten Frequenzbereich von 10 Hz bis 70 kHz.

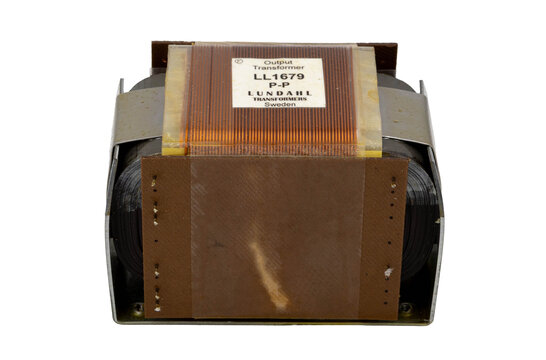

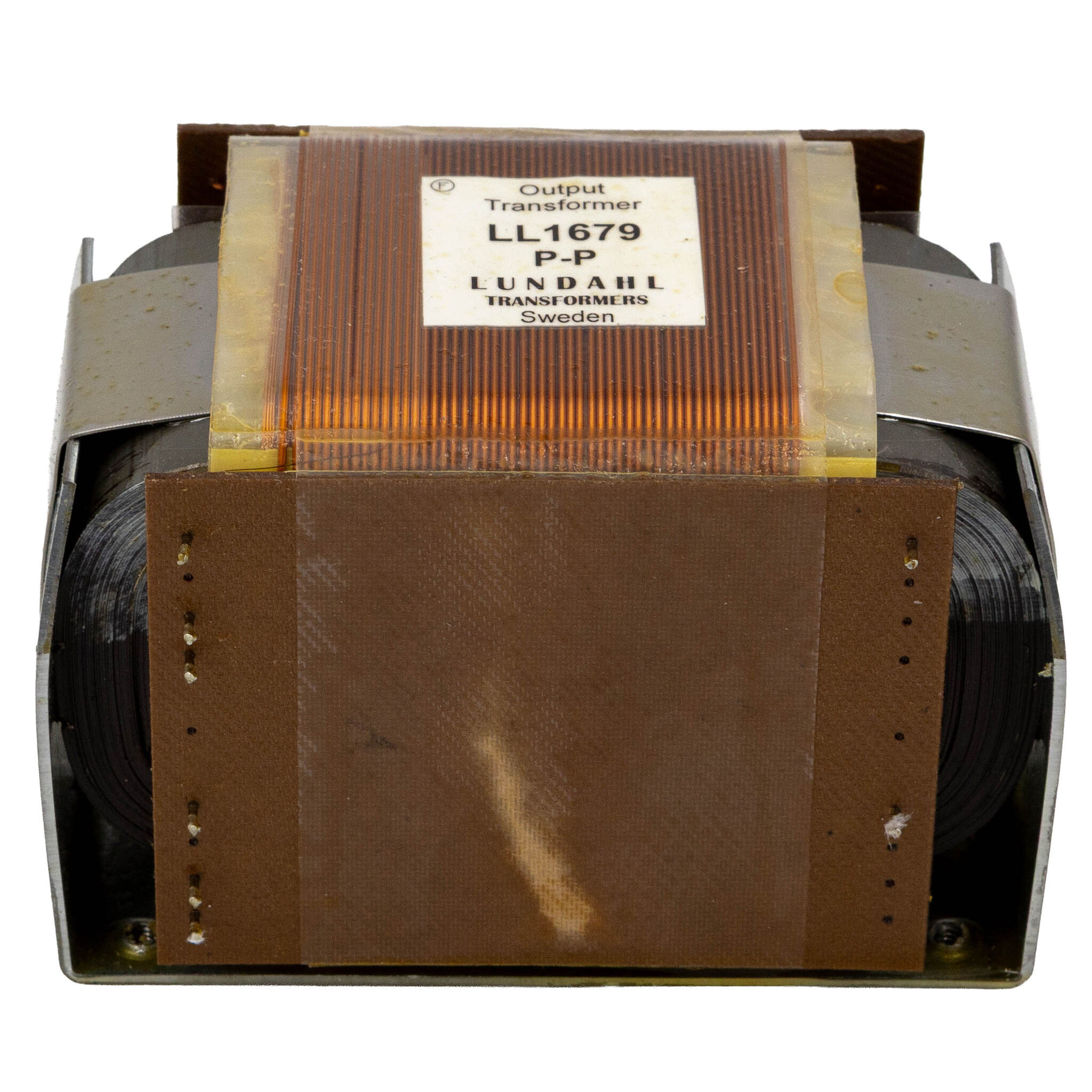

Lundahl LL1679-PP Ausgangsübertrager für Röhrenverstärker Push-Pull
Der Lundahl LL1679-PP ist für Endstufen von Röhrenverstärkern konzipiert, bei denen ein breiter Frequenzbereich, stabile Leistung und eine sorgfältige Wicklungsgeometrie erforderlich sind. Als hochwertiger Übertrager für anspruchsvolle Audiokomponenten verwendet er hoch segmentierte Wicklungen mit harmonisch dimensionierten Abschnitten zur Minimierung der Streuinduktivität, kombiniert mit einer niedrigkapazitiven Wickeltechnik für eine erweiterte Hochtonwiedergabe.
Für Push-Pull-Verstärker unterstützt der LL1679-PP eine maximale primäre Signalspannung von 670 V RMS bei 30 Hz und bietet primäre Lastimpedanzoptionen von 9,7 kΩ, 4,5 kΩ und 2,6 kΩ, abhängig vom sekundären Anschluss. Die maximale Push-Pull-Leistung bei 30 Hz beträgt jeweils 45 W, 105 W oder 188 W, mit einem Übertragerverlust von 0,2 dB, 0,4 dB oder 0,6 dB.
Die LL1679-PP-Version verwendet einen 25 μ Kernluftspalt und bietet 150 H Primärinduktivität. Die Primärwicklung kann für einen 36% ultralinearen Betrieb abgegriffen werden, was Entwicklern Flexibilität beim Design der Röhrenendstufe bietet. Der Übertrager hat ein Windungsverhältnis von 22 + 12,5 + 22 + 12,5 : 2 + 1 + 2 + 1, 8 mH primäre Streuinduktivität und 160 Ω primären Gleichstromwiderstand bei allen Primärwicklungen in Reihe.
Dieser ungegossene Open-Frame-Übertrager ist für die Montage im Verstärkergehäuse vorgesehen und eignet sich somit für sorgfältig geplante Röhrenverstärkerprojekte und zugehöriges Verstärkerzubehör. Er wiegt 2,5 kg, verwendet ein 5,08 mm Rastermaß-Modul und verfügt über vier M4-Befestigungslöcher. Die Isolierung ist mit 3 kV zwischen Primär- und Sekundärwicklungen und 1,5 kV zwischen Wicklungen und Kern bewertet.
