Der Lundahl LL1678 ist ein kompakter Moving-Coil-Eingangstransformator mit einem amorphen Bandkern, mehreren wählbaren Übersetzungsverhältnissen und exzellenter Frequenzwiedergabe für MC-Tonabnehmer-Anwendungen.

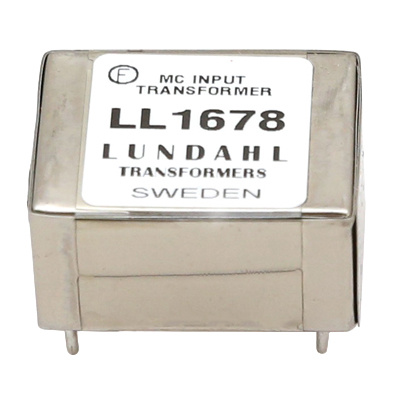

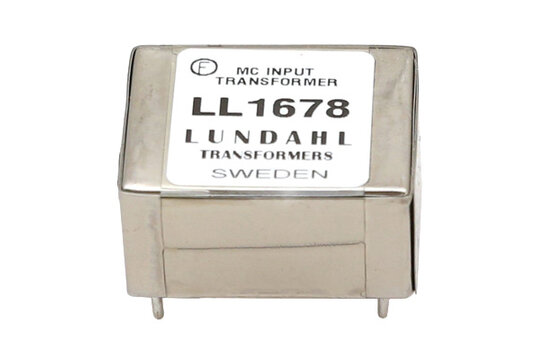

Lundahl LL1678 Amorpher Kern Moving-Coil-Eingangstransformator
Der Lundahl LL1678 ist für Moving-Coil-Tonabnehmer-Eingangsstufen konzipiert und bietet eine präzise Lösung für MC-Tonabnehmer-Vorstufen in Plattenspielern und hochwertigen Home-Audio-Systemen. Die Wicklungsstruktur besteht aus zwei Spulen, jede mit einer Sekundärwicklung, die von zwei Primärwicklungen umgeben ist, was zu einer breiten und kontrollierten Frequenzwiedergabe beiträgt.
Der amorphe Bandkern ist ein zentrales Element des LL1678-Designs. Im Gegensatz zu herkömmlichen Mu-Metall-Kernen speichert dieses Kernmaterial keine Energie, sodass tieffrequente Resonanzen mit externen Serienkondensatoren praktisch eliminiert werden. Der Transformator ist in einem Mu-Metall-Gehäuse untergebracht und bietet 3 kV Isolierung zwischen den Wicklungen sowie 1,5 kV Isolierung zwischen Wicklungen und Kern.
Alle Wicklungsenden sind an den Pins herausgeführt, was verschiedene Anschluss- und Übersetzungsverhältnis-Alternativen ermöglicht. Empfohlene Konfigurationen sind 1:8 für 150 Ohm bis 10 kΩ, 1:16 für 25 Ohm bis 10 kΩ und 1:32 für 10 Ohm bis 10 kΩ. Diese Flexibilität macht den LL1678 ideal für fein abgestimmte Audio-Komponenten und kundenspezifische Phono-Eingangsdesigns.
Die Leistungsdaten umfassen eine Frequenzwiedergabe von 10 Hz bis 90 kHz innerhalb von ±1 dB mit symmetrischem Ausgang oder 10 Hz bis 35 kHz innerhalb von ±1 dB mit unsymmetrischem Ausgang bei Verwendung der Anschlussalternative A. Die Verzerrung liegt unter 0,5 % bei -8 dBU und 50 Hz mit in Serie geschalteten Primärwicklungen und einer Quellimpedanz von 50 Ohm. Der kompakte Leiterplatten-Footprint nutzt einen Pinabstand von 2,54 mm, einen Reihenabstand von 22,86 mm, einen empfohlenen Lochdurchmesser von 1,5 mm und das Gewicht beträgt 27 g.
