Der Lundahl LL1676 ist ein hochwertiger Röhrenverstärker-Eingangstransformator mit einem Windungsverhältnis von 1+1:2+2, basierend auf Lundahls amorpher Kerntechnologie für große Bandbreite, geringe Phasenverschiebung und starke magnetische Abschirmung.

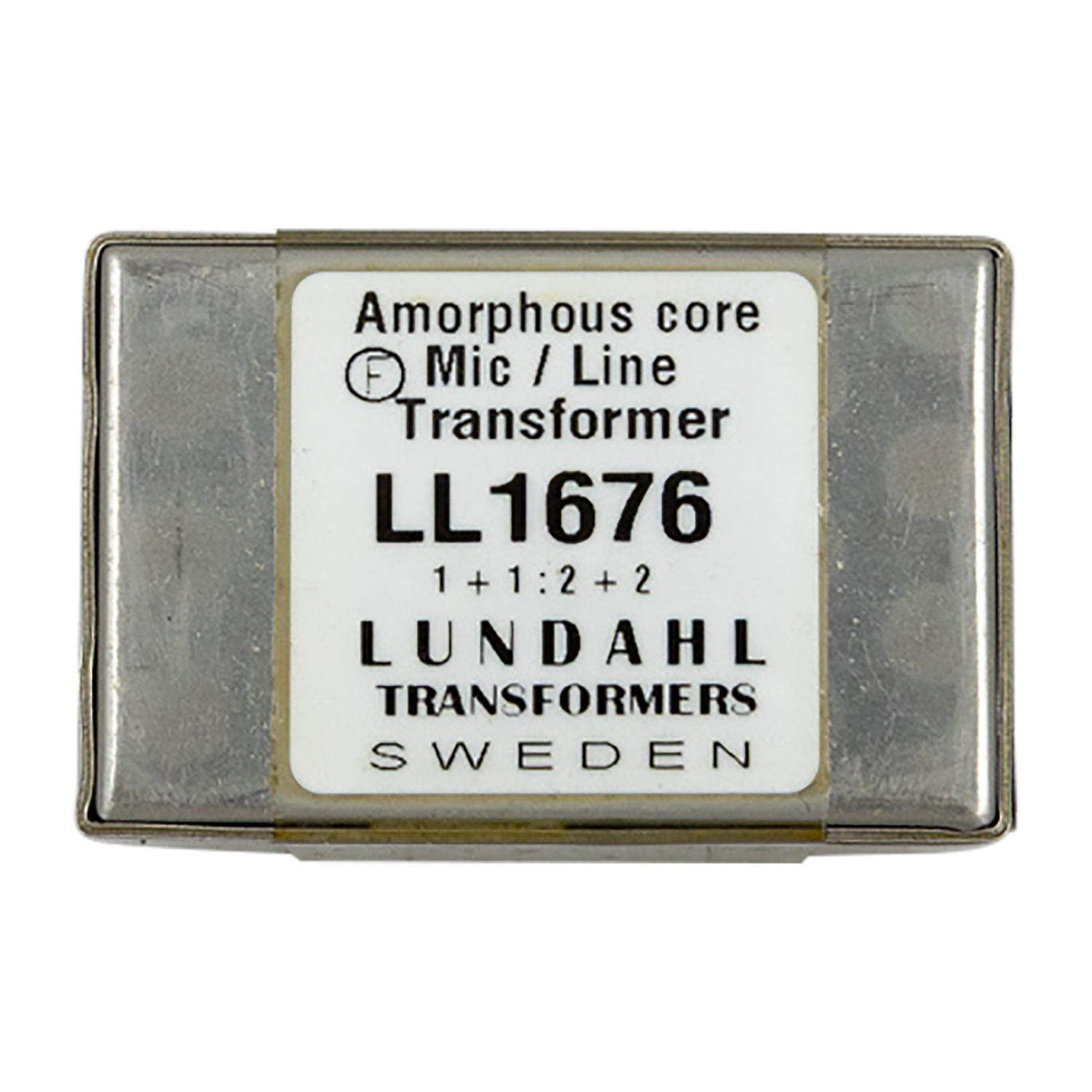

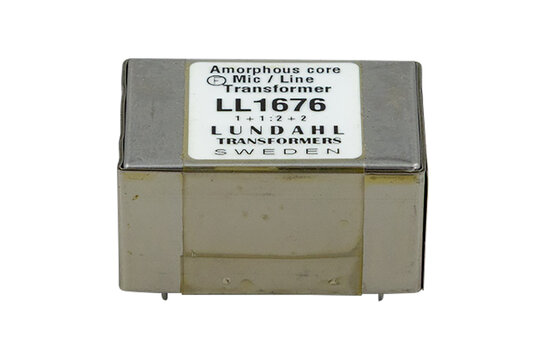

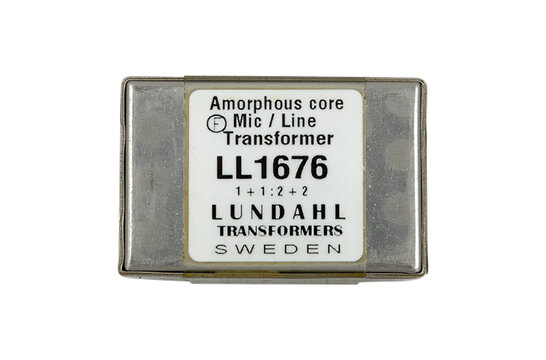

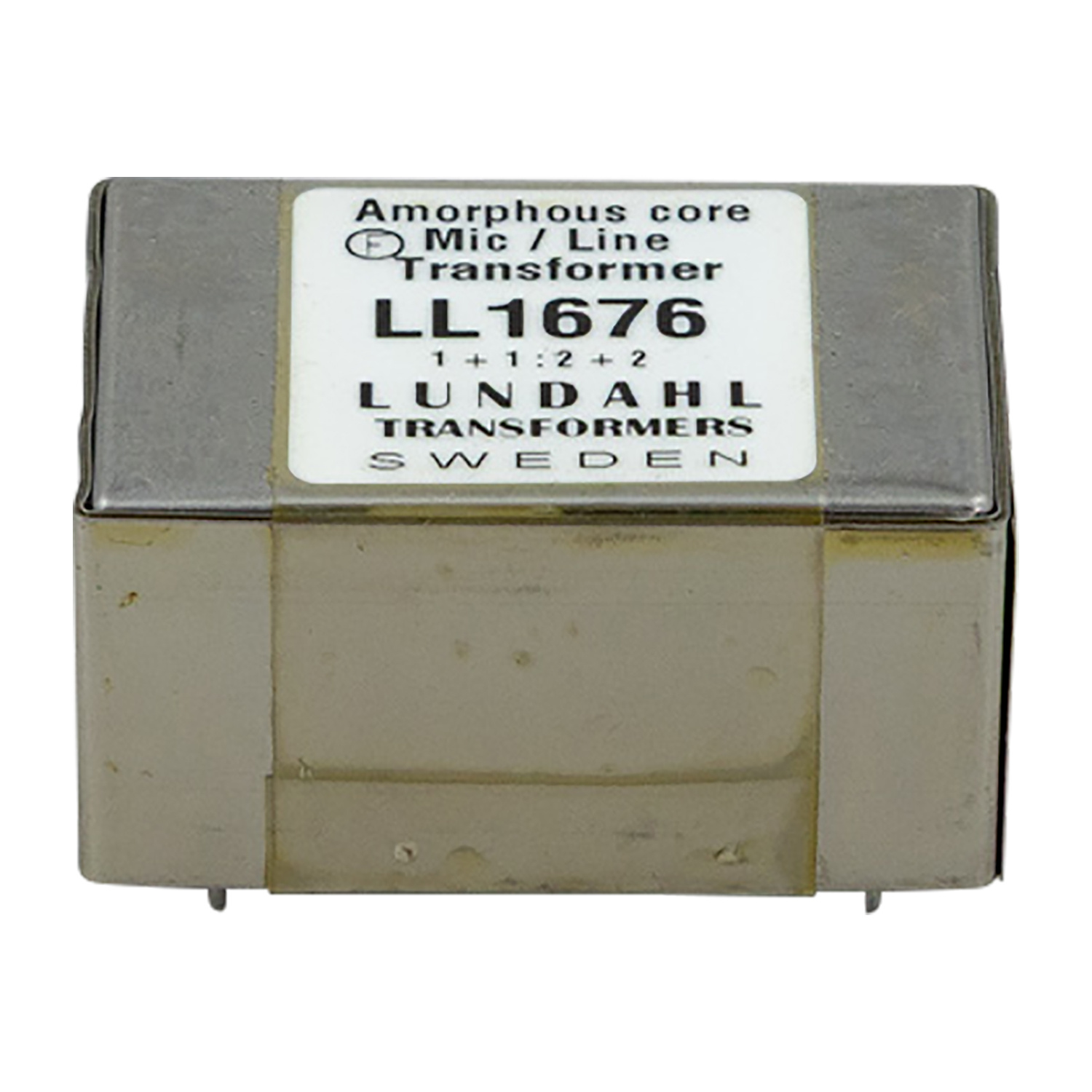

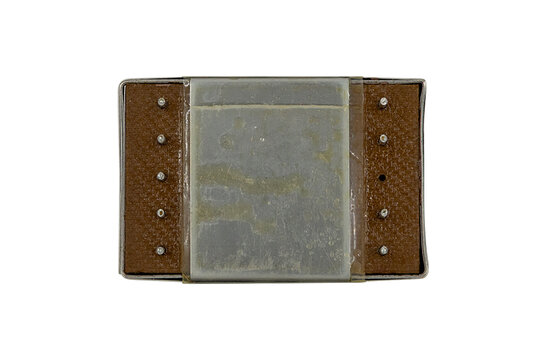

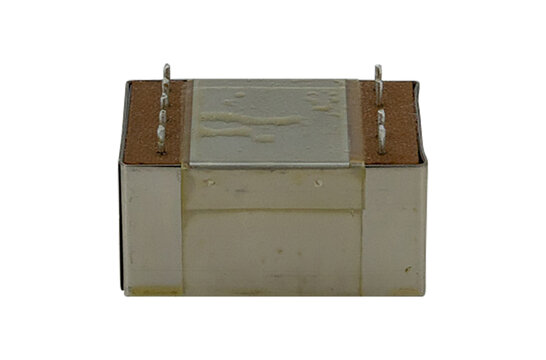

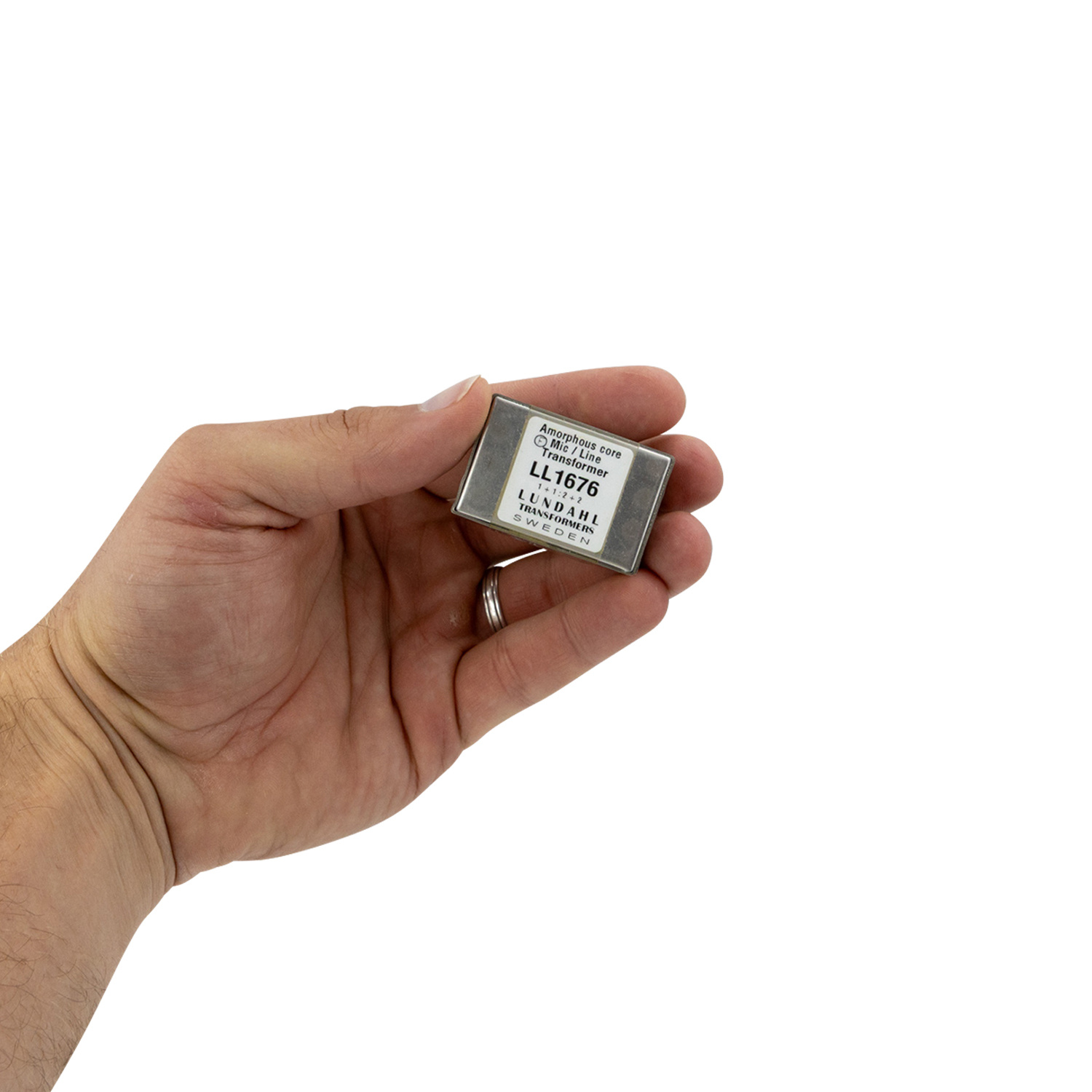

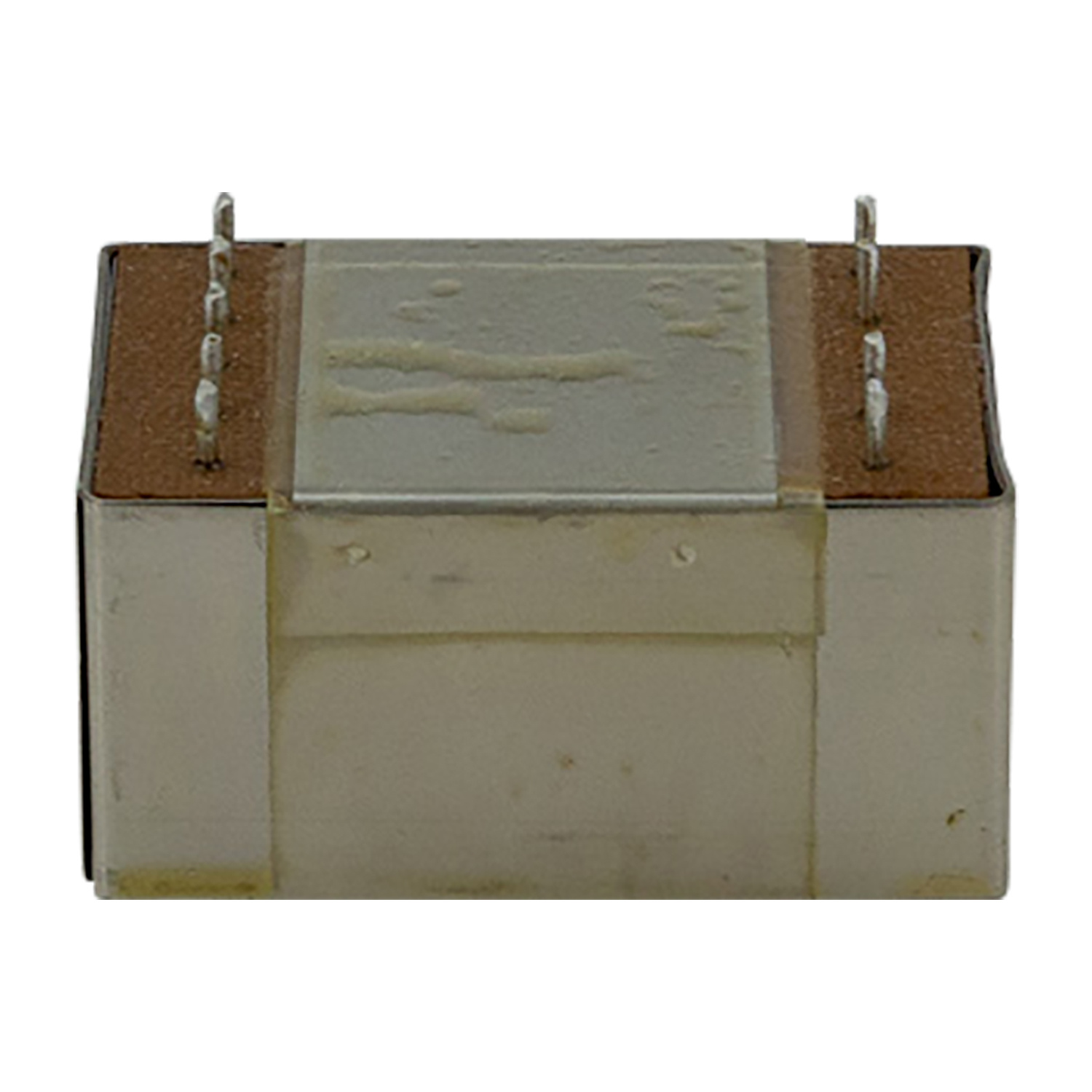

Lundahl LL1676 Hochpegel-Röhrenverstärker-Eingangstransformator 1+1:2+2
Der LL1676 ist für Hochpegel-Eingangsanwendungen in Röhrenverstärkerschaltungen konzipiert. Als Teil eines sorgfältig aufgebauten Signalwegs ist er ein präzises Audiokomponente mit zwei Spulen, die jeweils eine zweigeteilte Primärwicklung und eine Hochpegel-Sekundärwicklung besitzen, getrennt durch elektrostatische Abschirmungen.
Sein zweiteiliger amorpher Bandkern bietet eine sehr hohe Permeabilität und ermöglicht dem Transformator eine Phasenverschiebung von weniger als 0,5 Grad bei 10 Hz. Damit eignet sich der LL1676 besonders für anspruchsvolle Verstärker, bei denen niedrige Frequenzphasen-Genauigkeit und hohe Signalpegel wichtig sind.
Die Leistung ist mit 10 Hz bis 40 kHz innerhalb ±0,5 dB bei einer 600 Ω Quelle und 10 kΩ Last spezifiziert, mit dem -3 dB Punkt bei 80 kHz. Der Eigenresonanzpunkt liegt bei 70 kHz und der empfohlene Abschluss für die beste Frequenzwiedergabe mit einer 600 Ω Quelle beträgt 10 kΩ bis 33 kΩ.

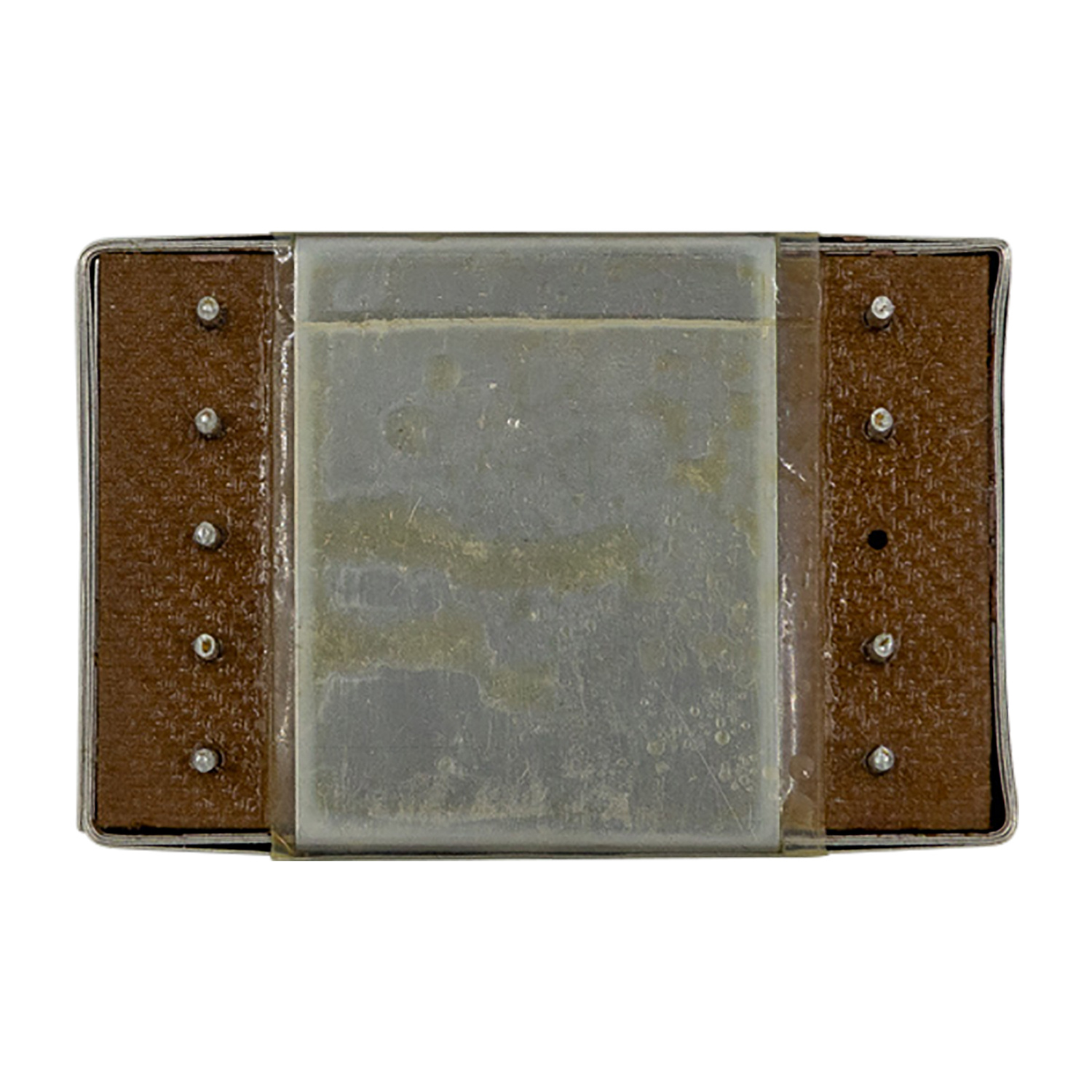

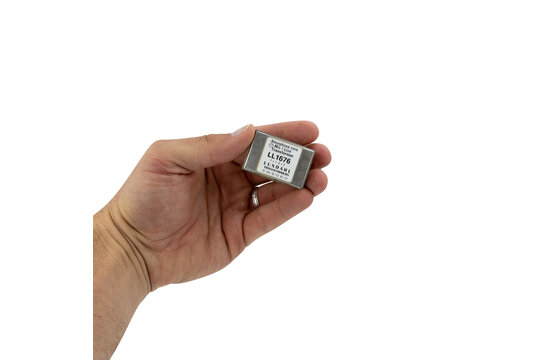

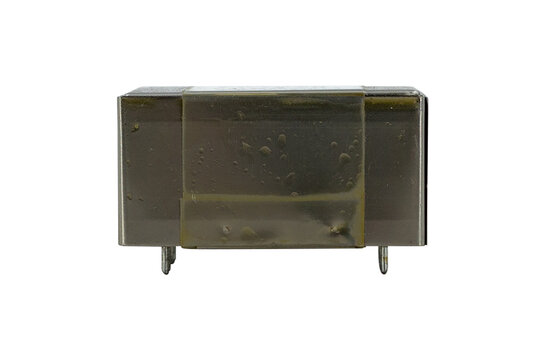

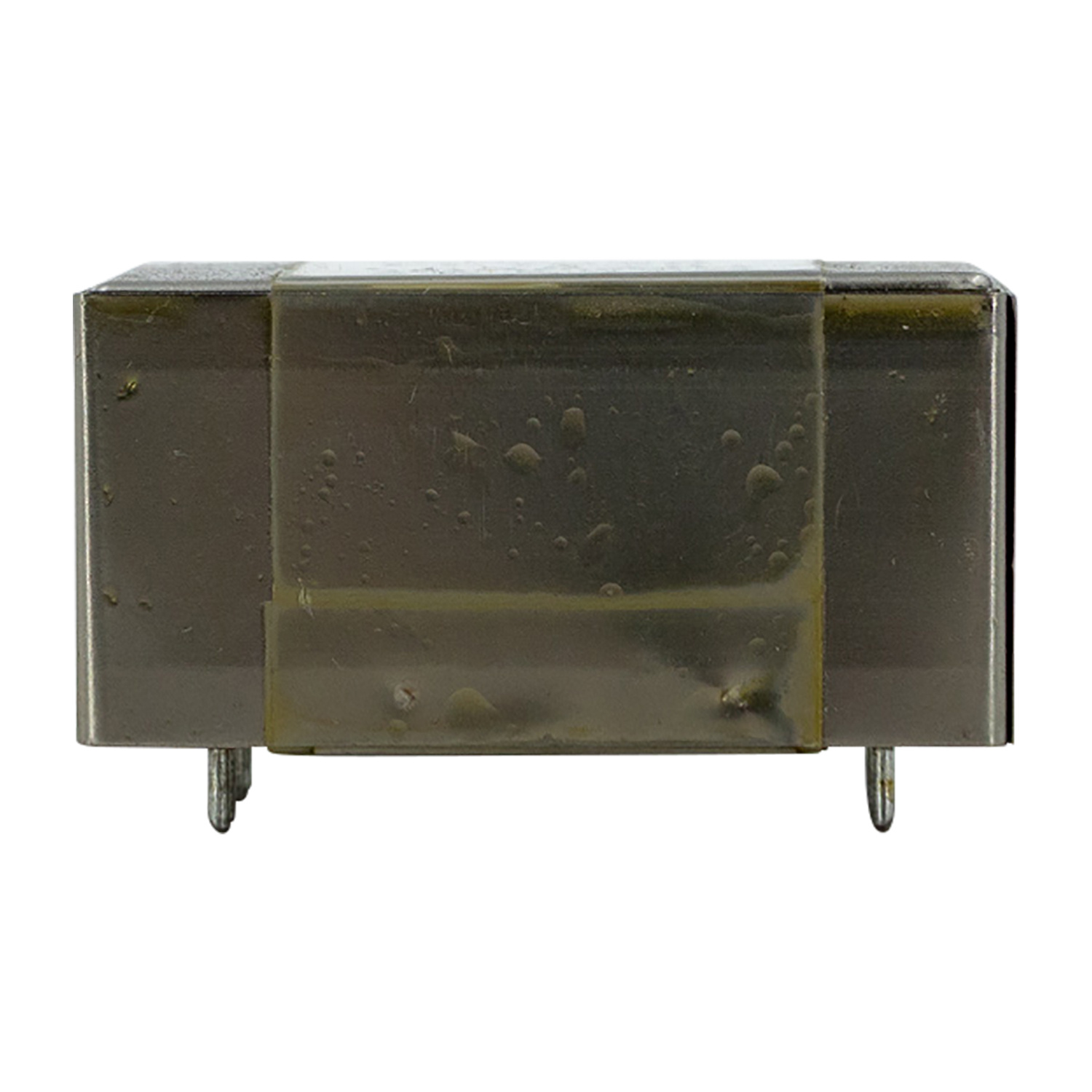

Der LL1676 ist durch ein Mu-Metall-Gehäuse magnetisch abgeschirmt und für die Leiterplattenmontage ausgelegt. Er misst 43 x 28 x 21 mm über der Leiterplatte, wiegt 80 g, verwendet einen Pinabstand von 5,08 mm mit einem Reihenabstand von 30,48 mm und benötigt einen empfohlenen Leiterplattenlochdurchmesser von 1,5 mm.
