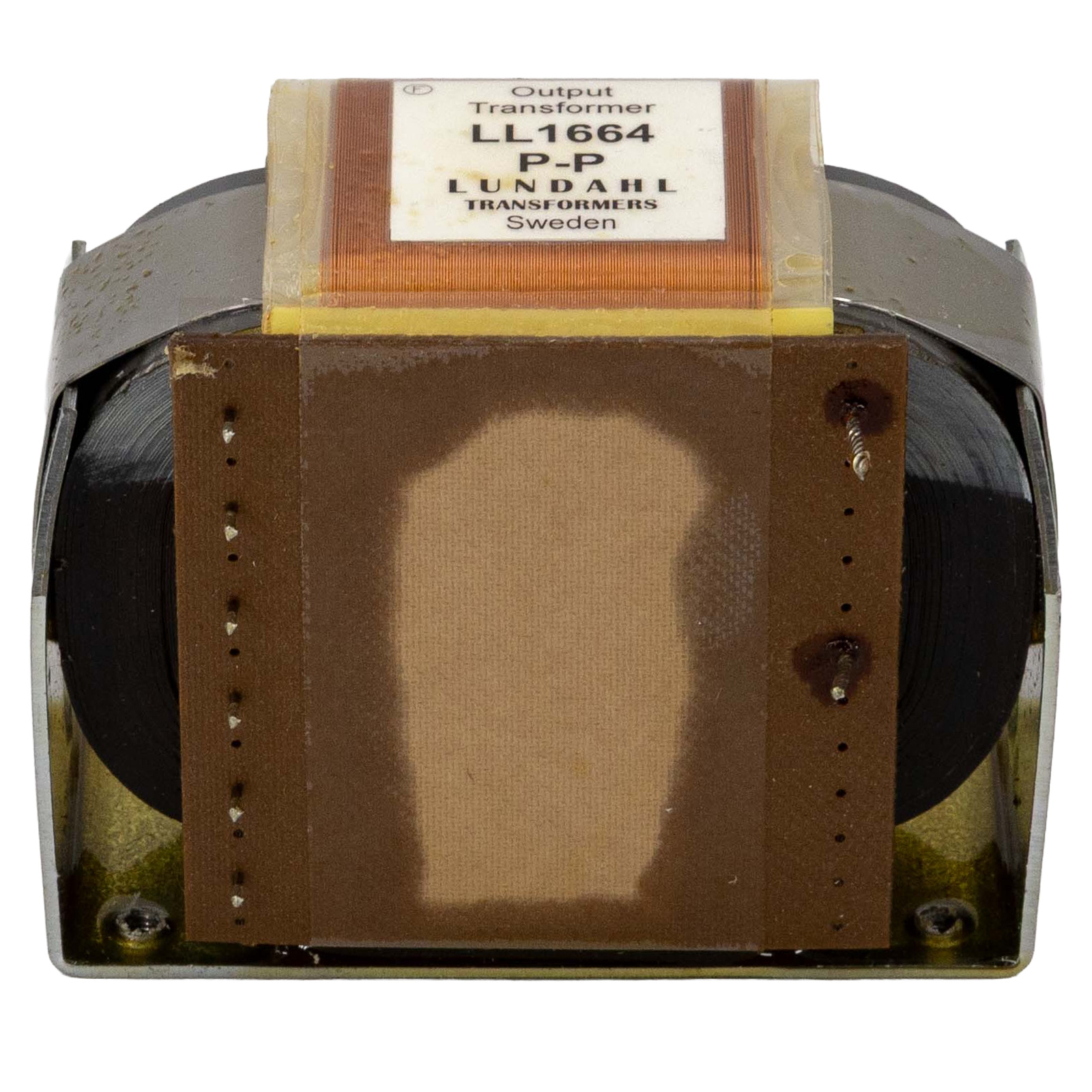

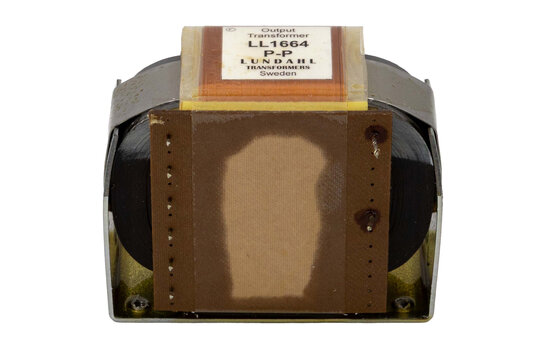

      LL1664-PP Output Transformer for Tube Amplifiers Push-Pull

      Lundahl LL1664-PP Output Transformer for Tube Amplifiers Push-Pull

      €179,95

      2 Auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1664-PP Output Transformer for Tube Amplifiers Push-Pull

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Neu
      LL1664-PP Output Transformer for Tube Amplifiers Push-Pull
      148,72 €179,95 € 2 Auf Lager
      179,95 €
      +-
      Zum Warenkorb hinzufügen
      🔒 Sicher bezahlen
      MastercardVisaBank TransferApple PayGoogle Paypaypal

      Buy now, pay later

      • Kostenloser Versand (DE & A)
      • Jetzt bestellt, heute versendet
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1664-PP Output Transformer for Tube Amplifiers Push-Pull

      Produktbeschreibung Lundahl LL1664-PP Output Transformer

      Der Lundahl LL1664-PP ist ein Push-Pull-Röhrenverstärker-Ausgangstransformator mit einem Impedanzverhältnis von 3 kΩ zu 8 Ohm, basierend auf Lundahls vierfach unterteiltem Doppelspulen-C-Kern-Aufbau für anspruchsvolle Audioverstärker-Designs.



      Highlights des Lundahl LL1664-PP

      • Push-Pull-Ausgangstransformator für 3 kΩ Anoden-zu-Anoden-Impedanz mit einer 8 Ohm Last
      • Vierfach unterteiltes Doppelspulen-C-Kern-Design
      • Hohe interne Isolation mit Isolierfolie zwischen jeder Kupferschicht
      • 55 W maximale Ausgangsleistung bei 30 Hz mit einem 8 Ohm Lautsprecher
      • 33% ultralineare Anzapfungen für Push-Pull-Röhrenverstärker-Anwendungen



      Produktdetails Lundahl LL1664-PP

      Lundahl LL1664-PP 3 kΩ:8 Ohm Push-Pull Röhrenverstärker Ausgangstransformator



      Der Lundahl LL1664-PP ist für Push-Pull-RöhrenVerstärker konzipiert und bietet eine 3 kΩ Anoden-zu-Anoden-Primärimpedanz bei Verwendung mit einer 8 Ohm Last. Das Übersetzungsverhältnis beträgt 9,6 + 9,6:1, mit alternativen Primärwicklungsabschnitten von (3,2 + 6,4) + (3,2 + 6,4):1 für flexible Implementierung.



      Im Kern dieses Audiokomponenten befindet sich ein vierfach unterteilter Doppelspulen-C-Kern. Lundahls Technik der hohen internen Isolation nutzt Isolierfolie zwischen jeder Kupferschicht, während der Audio-C-Kern im eigenen Haus von Lundahl hergestellt wird. Diese Konstruktion unterstützt einen zuverlässigen Betrieb in Hochspannungs-Röhrenverstärkerschaltungen.



      Bei der LL1664-PP-Version beträgt die Primärinduktivität ca. 35 H, mit einem maximalen Primärsignalpegel von 410 Vrms bei 30 Hz. Die maximale Ausgangsleistung beträgt 55 W bei 30 Hz an einem 8 Ohm Lautsprecher. Der Transformator verfügt außerdem über 33% ultralineare Anzapfungen für UL-Push-Pull-Designs.



      Wichtige elektrische Spezifikationen umfassen 74 Ω Gleichstromwiderstand für jede Primärwicklung, 0,5 Ω Gleichstromwiderstand an der Sekundärwicklung, 8 mH Primärstreuinduktivität bei in Reihe geschalteten Primärwicklungen und einen maximalen Gleichstrom von 200 mA durch jede Primärwicklung. Die Isolation ist mit 4 kV zwischen den Wicklungen und 2 kV zwischen Wicklungen und Kern bewertet. Der Transformator wiegt 1,35 kg und verwendet 4 x M4 Befestigungslöcher.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1664-PP
      EAN
      9501465571896
      Transformer Type
      Push-pull tube amplifier output transformer
      Primary Voltage
      410
      Primary Impedance
      3000 Ω
      Secundary Impedance
      8 Ω
      Power Handling
      55 Watt
      Core Type
      C-core
      Inductance
      35 H
      Turns Ratio
      9.6 + 9.6 : 1 or (3.2+6.4)+(3.2+6.4) : 1
      # Mounting holes
      4
      Dimensions (L x B x H)
      95 x 70 x 75 mm
