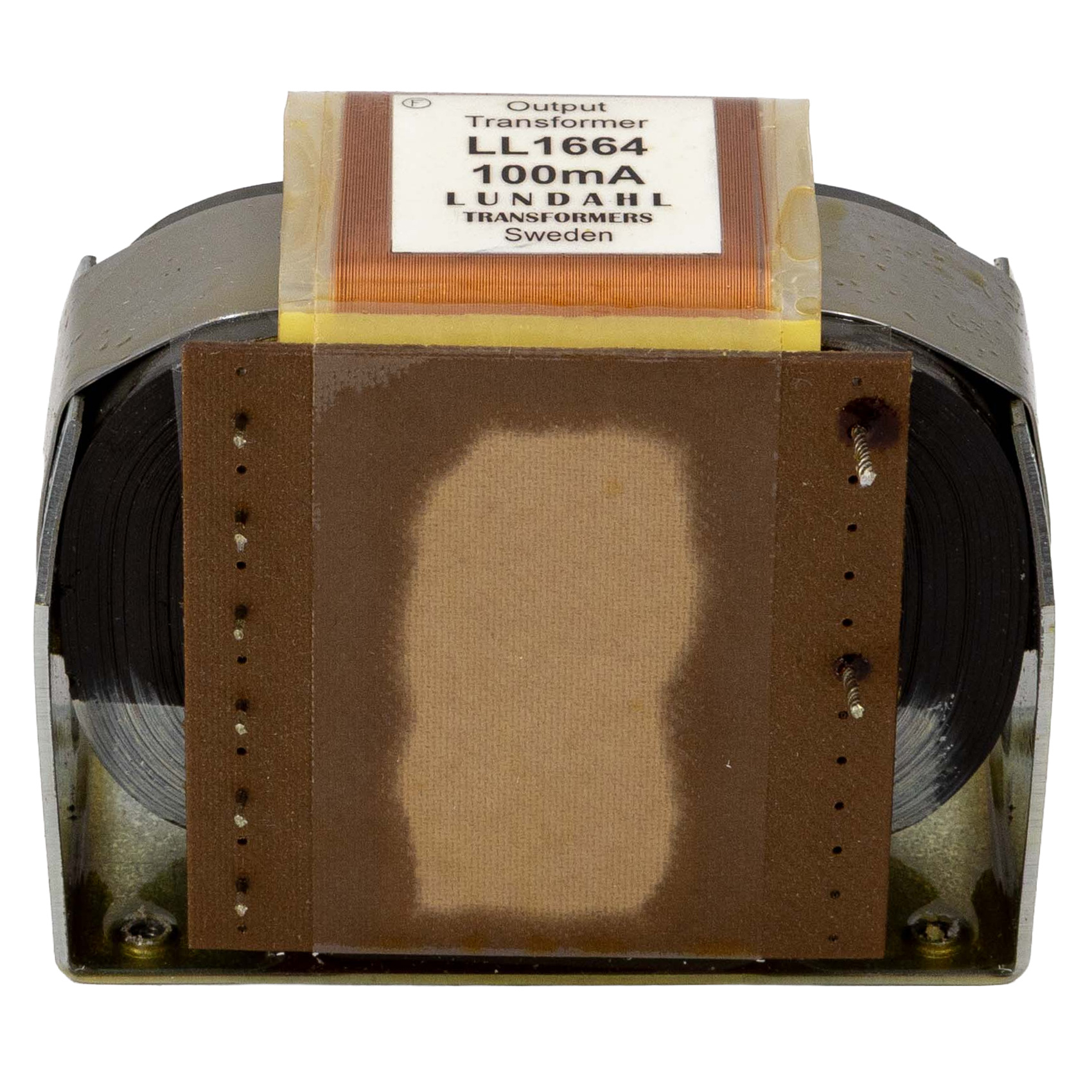

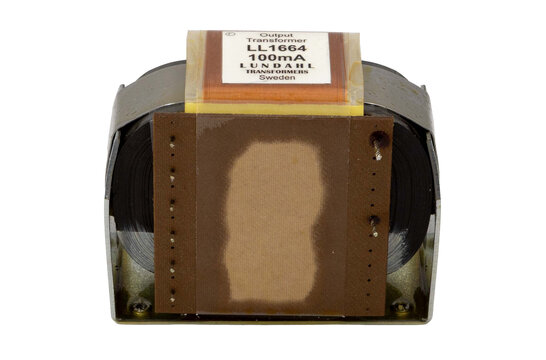

      LL1664-100 Output Transformer for Tube Amplifiers 100mA

      Lundahl LL1664-100 Output Transformer for Tube Amplifiers 100mA

      €179,95

      2 Auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1664-100 Output Transformer for Tube Amplifiers 100mA

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Neu
      LL1664-100 Output Transformer for Tube Amplifiers 100mA
      148,72 €179,95 € 2 Auf Lager
      179,95 €
      +-
      Zum Warenkorb hinzufügen
      🔒 Sicher bezahlen
      MastercardVisaBank TransferApple PayGoogle Paypaypal

      Buy now, pay later

      • Kostenloser Versand (DE & A)
      • Jetzt bestellt, heute versendet
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1664-100 Output Transformer for Tube Amplifiers 100mA

      Produktbeschreibung Lundahl LL1664-100 Output Transformer

      Der Lundahl LL1664-100 ist eine 100 mA Single-Ended-Version des LL1664 Röhrenverstärker-Ausgangstransformators, ausgelegt für ein Impedanzverhältnis von 3 kΩ primär zu 8 Ω sekundär mit Lundahls Dual-Coil-C-Kern-Konstruktion.



      Highlights des Lundahl LL1664-100

      • 3 kΩ zu 8 Ω Impedanzverhältnis für Röhrenverstärker-Ausgangsstufen
      • Vierfach unterteilte Dual-Coil-C-Kern-Konstruktion
      • 100 mA Single-Ended-Version mit ca. 17 H Primärinduktivität
      • Maximales Primärsignal von 180 Vrms bei 30 Hz
      • Bis zu 10 W Ausgangsleistung bei 30 Hz mit 8 Ω Lautsprecherlast
      • Hohe interne Isolation mit Folie zwischen jeder Kupferschicht



      Produktdetails Lundahl LL1664-100

      Lundahl LL1664-100 3k:8 Ohm Röhrenverstärker Ausgangstransformator 100mA



      Der Lundahl LL1664-100 ist für Röhrenverstärker konzipiert, die eine Primärimpedanz von 3 kΩ bei einer 8 Ω Last benötigen. Er verwendet ein vierfach unterteiltes Dual-Coil-C-Kern-Design und unterstützt Anschlussoptionen mit einem Übersetzungsverhältnis von 9,6 + 9,6:1 oder (3,2 + 6,4) + (3,2 + 6,4):1, was Entwicklern Flexibilität für Single-Ended-Ausgangsstufen bietet.



      Als Teil der LL1664-Reihe von Audio-Komponenten ist dieser Transformator mit Lundahls Technik der hohen internen Isolation gewickelt, mit Isolierfolie zwischen jeder Kupferschicht. Der Audio-C-Kern wird von Lundahl im eigenen Haus produziert und gewährleistet so eine gleichbleibende magnetische Leistung und eine zuverlässige Konstruktion für anspruchsvolle Verstärkerprojekte.



      Die LL1664-100-Version bietet etwa 17 H Primärinduktivität, mit einem maximalen Primärsignal von 180 Vrms bei 30 Hz. Mit einer 8 Ω Lautsprecher Last ist er für bis zu 10 W Ausgangsleistung bei 30 Hz ausgelegt und eignet sich somit für kompakte Single-Ended-Röhrenverstärker-Designs.



      Praktische elektrische und mechanische Details umfassen 74 Ω statischen Widerstand je Primärwicklung, 0,5 Ω Sekundärwiderstand, 8 mH Primärstreuinduktivität bei in Reihe geschalteten Primärwicklungen sowie 4 kV Wicklung-zu-Wicklung-Isolation und 2 kV Wicklung-zu-Kern-Isolation. Der Transformator wiegt 1,35 kg und verfügt über vier M4-Befestigungslöcher für eine sichere Montage.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1664-100
      EAN
      9508563371212
      Transformer Type
      Tube amplifier output transformer
      Primary Voltage
      180 V
      Primary Impedance
      3000 Ω
      Secundary Impedance
      8 Ω
      Power Handling
      10 Watt
      Core Type
      C-core
      Inductance
      17 H
      Turns Ratio
      9.6 + 9.6 : 1 or (3.2+6.4)+(3.2+6.4) : 1
      # Mounting holes
      4
      Dimensions (L x B x H)
      95 x 70 x 75 mm
