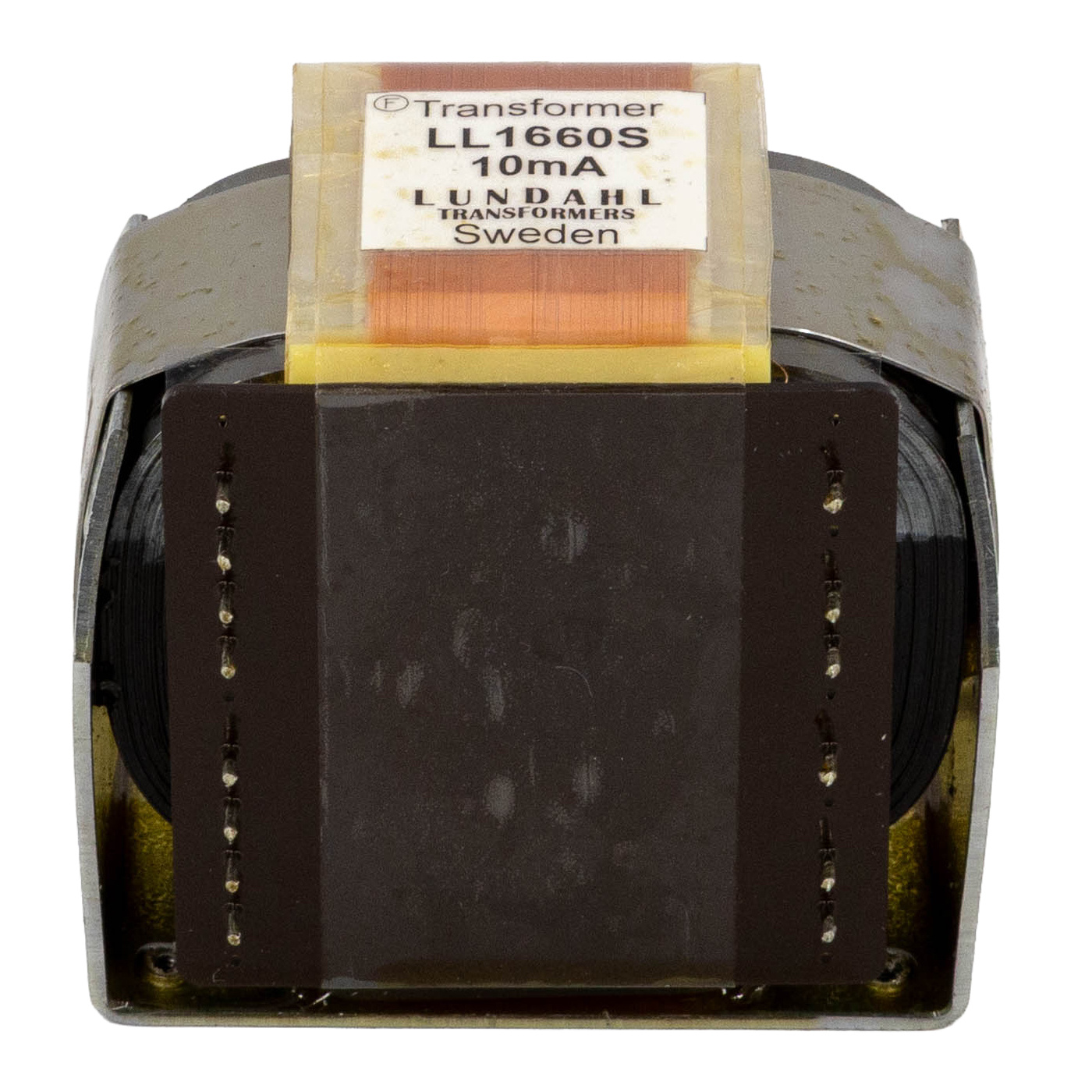

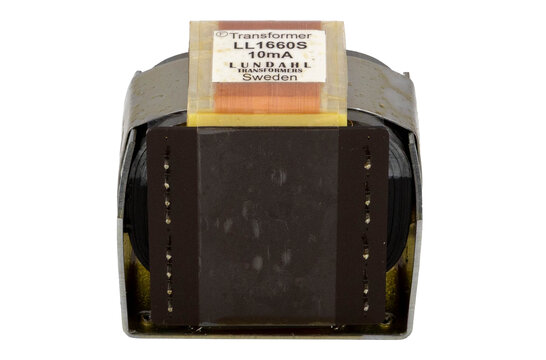

Name: Lundahl LL1660-S-10 Interstage Transformer for Tube Amplifiers 10mA
Brand: Lundahl
SKU: LL1660-S-10
Price: 159.95 EUR
Availability: InStock

Neu

LL1660-S-10 Interstage Transformer for Tube Amplifiers 10mA

132,19 €159,95 € 2 Auf Lager

Kostenloser Versand (DE & A)
Jetzt bestellt, heute versendet
Mindestens zwei Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Lundahl LL1660-S-10 Interstage Transformer

Der LL1660-S-10 ist ein Lundahl Zwischenstufentransformator für Phasenumkehr-Anwendungen in Röhrenverstärkern, ausgestattet mit Faraday-Schirmen, niederkapazitiver Wicklung und einem hochflusstauglichen Audio-C-Kern.

Highlights des Lundahl LL1660-S-10

Zwischenstufentransformator für Phasenumkehr-Anwendungen in Röhrenverstärkern
Interne Schirme verbessern die Balance bei der Phasenumkehr
Spezielle niederkapazitive Wicklungstechnik für starke Hochfrequenzleistung
Audio-C-Kern mit hohem Fluss und geringer Verzerrung
Unterstützt Push-Pull zu Push-Pull sowie Single-Ended zu Push-Pull Anschlussalternativen
4 kV Isolierung zwischen Primär- und Sekundärseite sowie 2 kV Isolierung zwischen Wicklung und Kern

Produktdetails Lundahl LL1660-S-10

Lundahl LL1660-S-10 Röhrenverstärker Phasenumkehr-Zwischenstufentransformator 10mA

Der Lundahl LL1660-S-10 ist für den Zwischenstufeneinsatz in Röhrenverstärkern konzipiert, insbesondere wenn eine Phasenumkehr erforderlich ist. Interne Faraday-Schirme verbessern die Balance in diesen Anwendungen, während der kleine Luftspalt im Kern eine gewisse Gleichstrom-Unwucht zulässt.

Als Audiokomponente legt der LL1660-S-10 Wert auf Signalreinheit durch eine spezielle niederkapazitive Wicklungstechnik und einen hochflusstauglichen, verzerrungsarmen Audio-C-Kern. Diese Bauweise ermöglicht einen breiten Frequenzbereich und verschiedene Anschlussalternativen für Push-Pull zu Push-Pull sowie Single-Ended zu Push-Pull Zwischenstufenkonfigurationen.

Bei der Push-Pull zu Push-Pull Verbindung verwendet der Transformator ein Verhältnis von 2,25 + 2,25 : 2 + 2, mit einer Primärinduktivität von 290 H, einem Frequenzgang von 20 Hz bis 25 kHz bei ±1 dB mit 15 kΩ Quellimpedanz und offenen Sekundärwicklungen sowie einer maximalen Ausgangsspannung von 2 x 260 V RMS bei 30 Hz. Bei der Single-Ended zu Push-Pull Alternative beträgt das Verhältnis 2,25 : 2 + 2, mit 42 H Primärinduktivität, einem Frequenzgang von 25 Hz bis 30 kHz bei ±1 dB mit 3,5 kΩ Quellimpedanz und offenen Sekundärwicklungen sowie 220 V RMS maximaler Ausgangsspannung bei 30 Hz.

Der Transformator wiegt 0,75 kg und verwendet eine Wicklungsstruktur mit einem Windungsverhältnis von 1 + 1 + 1 + 1 : 2,25 + 2,25. Der Gleichstromwiderstand beträgt 315 Ω für Wicklung A, 240 Ω für Wicklung B und 625 Ω für Wicklung C. Er ist für einen maximalen Strom von 50 mA pro Abschnitt ausgelegt, mit 4 x M3 Befestigungslöchern, 5,08 mm Pinabstand, 45,7 mm Reihenabstand und einem Pin-Durchmesser von 1,2 bis 1,4 mm.
