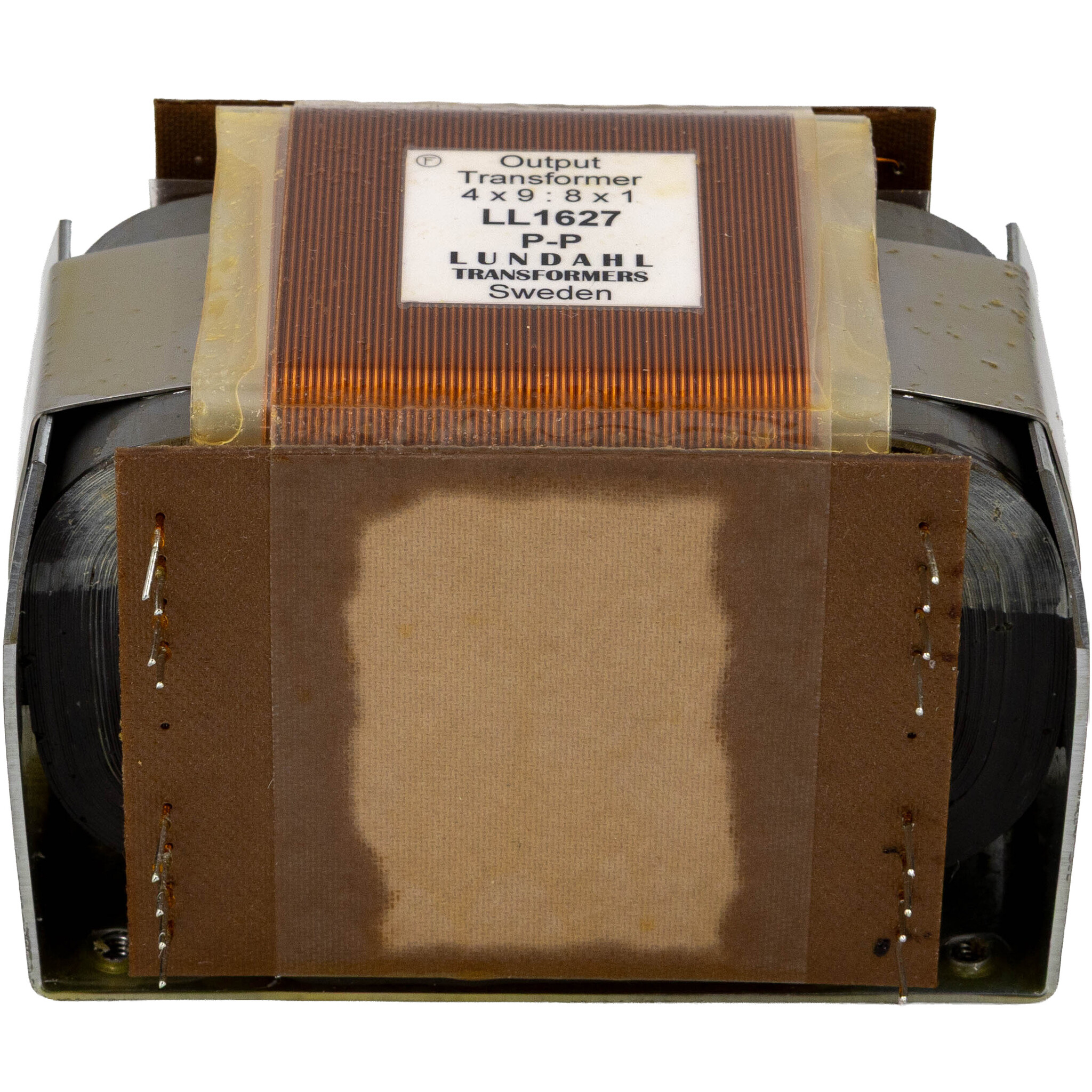

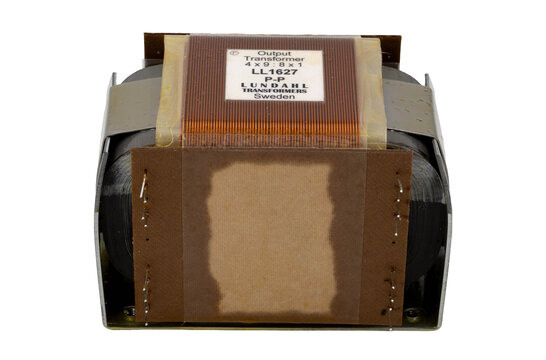

      LL1627-PP Output Transformer for Tube Amplifiers Push-Pull

      Lundahl LL1627-PP Output Transformer for Tube Amplifiers Push-Pull

      €279,95

      2 Auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1627-PP Output Transformer for Tube Amplifiers Push-Pull

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Neu
      LL1627-PP Output Transformer for Tube Amplifiers Push-Pull
      231,36 €279,95 € 2 Auf Lager
      279,95 €
      +-
      Zum Warenkorb hinzufügen
      🔒 Sicher bezahlen
      MastercardVisaBank TransferApple PayGoogle Paypaypal

      Buy now, pay later

      • Kostenloser Versand (DE & A)
      • Jetzt bestellt, heute versendet
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1627-PP Output Transformer for Tube Amplifiers Push-Pull

      Produktbeschreibung Lundahl LL1627-PP Output Transformer

      Der Lundahl LL1627-PP ist ein Ausgangsübertrager für Röhrenverstärker mit offenem Rahmen für Gegentakt-Endstufen, aufgebaut um einen speziellen Audio-C-Kern, hoch segmentierte Wicklungen und flexible Sekundäranschlussoptionen.



      Highlights des Lundahl LL1627-PP

      • Entwickelt für Gegentakt-Endstufen in Röhrenverstärkern
      • Spezial-Lundahl-Audio-C-Kern mit 25 μ Kern-Luftspalt
      • Hoch segmentierte Wicklungsstruktur für geringe Streuinduktivität
      • Niedrigkapazitive Wicklungstechnik für großen Frequenzbereich
      • Flexible Sekundäranschlüsse für 4, 8 und 16 Ohm Lasten
      • Offene Rahmenkonstruktion zur Montage im Verstärkergehäuse



      Produktdetails Lundahl LL1627-PP

      Lundahl LL1627-PP Röhrenverstärker-Ausgangsübertrager für Gegentakt-Endstufen



      Der Lundahl LL1627-PP ist für Röhrenverstärker mit Gegentakt-Endstufen konzipiert. Er verwendet die LL1627-Primärwicklungs-Konfiguration mit einem Übersetzungsverhältnis von 4 x 8,5 : 8 x 1 und ist damit die niederohmige Option in dieser Übertragerfamilie. Je nach Sekundäranschluss beträgt die Primärlastimpedanz 2,3 kΩ, 1,2 kΩ oder 0,65 kΩ.



      Die hoch segmentierte Wicklungsstruktur mit harmonisch abgestimmten Sektionen hilft, die Streuinduktivität zu minimieren, während die niedrigkapazitive Wicklungstechnik einen großen Frequenzbereich unterstützt. Der LL1627-PP verwendet einen speziellen Lundahl-Audio-C-Kern mit 25 μ Luftspalt für Gegentaktbetrieb, wodurch ein kleiner DC-Offset im Ausgangskreis möglich ist.



      Der LL1627-PP eignet sich für anspruchsvolle Röhrenverstärkerprojekte und andere hochwertige Audiokomponenten, bei denen ein robuster Ausgangsübertrager erforderlich ist. Im Gegentaktbetrieb unterstützt er bis zu 380 V RMS Primärsignalspannung bei 30 Hz mit allen Primärwicklungen in Reihe, und die maximale Gegentakt-Ausgangsleistung bei 30 Hz beträgt 62 W, 125 W oder 250 W – abhängig von der gewählten Verbindung und dem Übertragerverlust.



      Mit seiner offenen Rahmenkonstruktion, 4 x M4 Befestigungslöchern und 2,5 kg Gewicht ist dieser Übertrager für den Einbau in ein Verstärkergehäuse vorgesehen. Er ist eine starke Wahl für ernsthafte Röhrenverstärkerprojekte, einschließlich fortschrittlicher DIY-Verstärker-Bausätze und individueller Designs, die flexible 4-, 8- oder 16-Ohm-Sekundäranschlüsse erfordern.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1627-PP
      EAN
      9502445684735
      Transformer Type
      Output transformer for tube amplifiers, push-pull
      Primary Voltage
      380 V
      Secundary Voltage
      11 / 22 / 34 / 44 / 68 / 88 V
      Primary Impedance
      2.3 / 1.2 / 0.65 kΩ
      Secundary Impedance
      4 / 8 / 16 Ω
      Power Handling
      62 / 125 / 250 Watt
      Core Type
      C-core
      Inductance
      60 H
      Max Output Voltage
      88 V
      Turns Ratio
      4 x 8.5 : 8 x 1
      # Mounting holes
      4
      Dimensions (L x B x H)
      118 x 90
