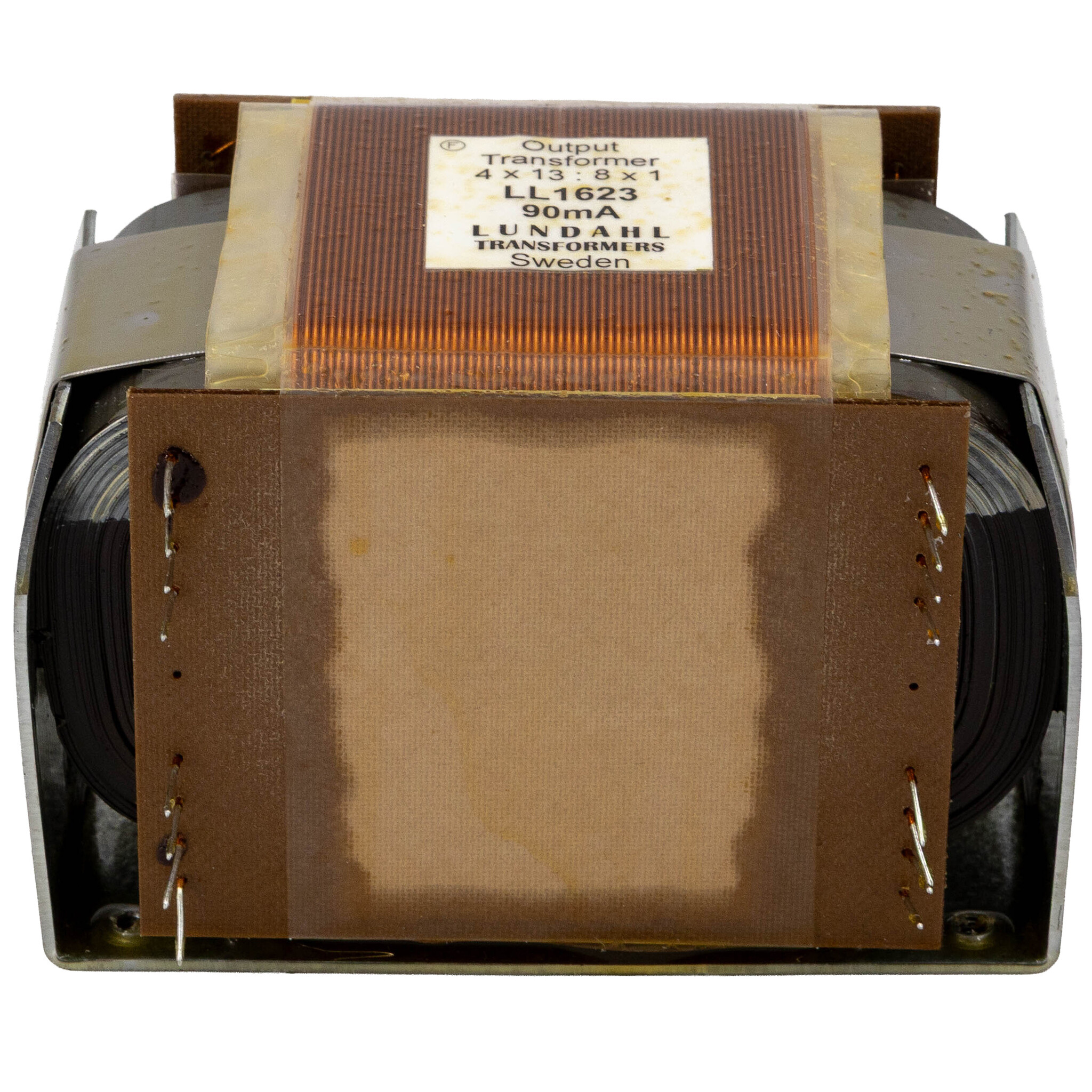

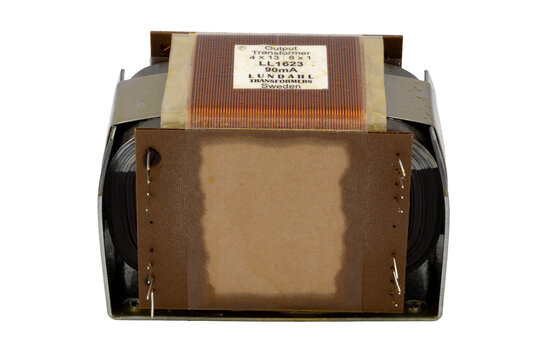

      LL1623-90 Output Transformer for Tube Amplifiers 90mA

      Lundahl LL1623-90 Output Transformer for Tube Amplifiers 90mA

      €279,95

      2 Auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1623-90 Output Transformer for Tube Amplifiers 90mA

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Neu
      LL1623-90 Output Transformer for Tube Amplifiers 90mA
      231,36 €279,95 € 2 Auf Lager
      279,95 €
      +-
      Zum Warenkorb hinzufügen
      🔒 Sicher bezahlen
      MastercardVisaBank TransferApple PayGoogle Paypaypal

      Buy now, pay later

      • Kostenloser Versand (DE & A)
      • Jetzt bestellt, heute versendet
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1623-90 Output Transformer for Tube Amplifiers 90mA

      Produktbeschreibung Lundahl LL1623-90 Output Transformer

      Der Lundahl LL1623-90 ist ein hochwertiger Ausgangstransformator im offenen Rahmen für Röhrenverstärker, entwickelt für 90 mA Single-Ended-Betrieb mit breiter Bandbreite und niedriger Streuinduktivität.



      Highlights des Lundahl LL1623-90

      • Ausgangstransformator für Röhrenverstärker mit empfohlenem DC-Arbeitspunkt von 90 mA
      • Spezielle Lundahl Audio-C-Kern mit Luftspalt für Single-Ended-Röhrenausgangsstufen
      • Stark segmentierte Wicklungsstruktur für minimale Streuinduktivität
      • Beispiel für den Frequenzgang: 7 Hz bis 25 kHz ±0,5 dB bei LL1623 / 90 mA Anschluss alt. C



      Produktdetails Lundahl LL1623-90

      Lundahl LL1623-90 Ausgangstransformator für Röhrenverstärker 90 mA



      Der Lundahl LL1623-90 ist für Röhrenverstärker gebaut und nutzt die LL1623 Wicklungs- und Kernplattform mit einem 90 mA Single-Ended-Luftspalt. Sein spezieller Audio-C-Kern ist darauf ausgelegt, den erforderlichen Gleichstrom zu bewältigen und gleichzeitig den für das Audiosignal benötigten Headroom zu erhalten.



      Eine stark segmentierte Wicklungsanordnung mit harmonisch dimensionierten Abschnitten hilft, die Streuinduktivität zu minimieren. Zusammen mit Lundahls niederkapazitiver Spulenwicklungstechnik macht dies den LL1623-90 ideal für breitbandige Audiokomponenten, bei denen eine saubere Transformatorleistung entscheidend ist.



      Für die LL1623 / 90 mA Version im Anschluss-Alternative C, mit 650 Ohm Quellwiderstand und einer 8 Ohm Last, erreicht der Transformator einen Frequenzgang von 7 Hz bis 25 kHz ±0,5 dB. Die Phasenverschiebung beträgt 2° bei 20 Hz und 13,5° bei 20 kHz, mit einer Gruppenlaufzeit von 2,2 μs bei 20 kHz.



      Der LL1623-90 hat eine offene Rahmenkonstruktion zur Montage im Verstärkergehäuse. Er wiegt 2,5 kg, verwendet ein 5,08 mm Rastermodul und bietet 3 kV Isolierung zwischen Primär- und Sekundärwicklungen sowie 1,5 kV Isolierung zwischen Wicklungen und Kern.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1623-90
      EAN
      9507377672720
      Transformer Type
      Single-ended tube amplifier output transformer
      Primary Voltage
      270 V
      Secundary Voltage
      5/10/15/20/30/40
      Primary Impedance
      5.6 / 3.0 / 1.6 kΩ
      Secundary Impedance
      4/8/16 Ω
      Power Handling
      25 Watt
      Core Type
      C-core
      Inductance
      30 H
      Max Output Voltage
      40
      Turns Ratio
      4 x 13.4 : 8 x 1
      # Mounting holes
      4
      Dimensions (L x B x H)
      118 x 78 mm
