Der Lundahl LL1623-60 ist ein 60 mA Ausgangsübertrager für Röhrenverstärker mit einem speziellen Audio-C-Kern, hoch segmentierten Wicklungen und flexiblen Sekundäranschlüssen für 4, 8 und 16 Ohm Lautsprecherlasten.

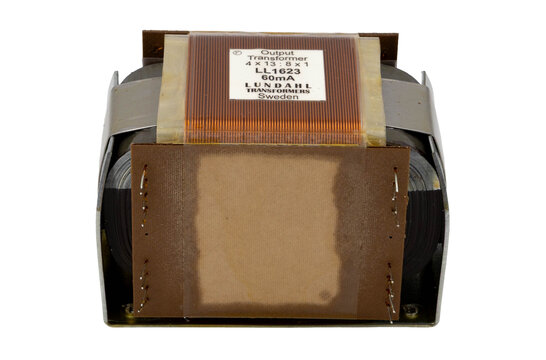

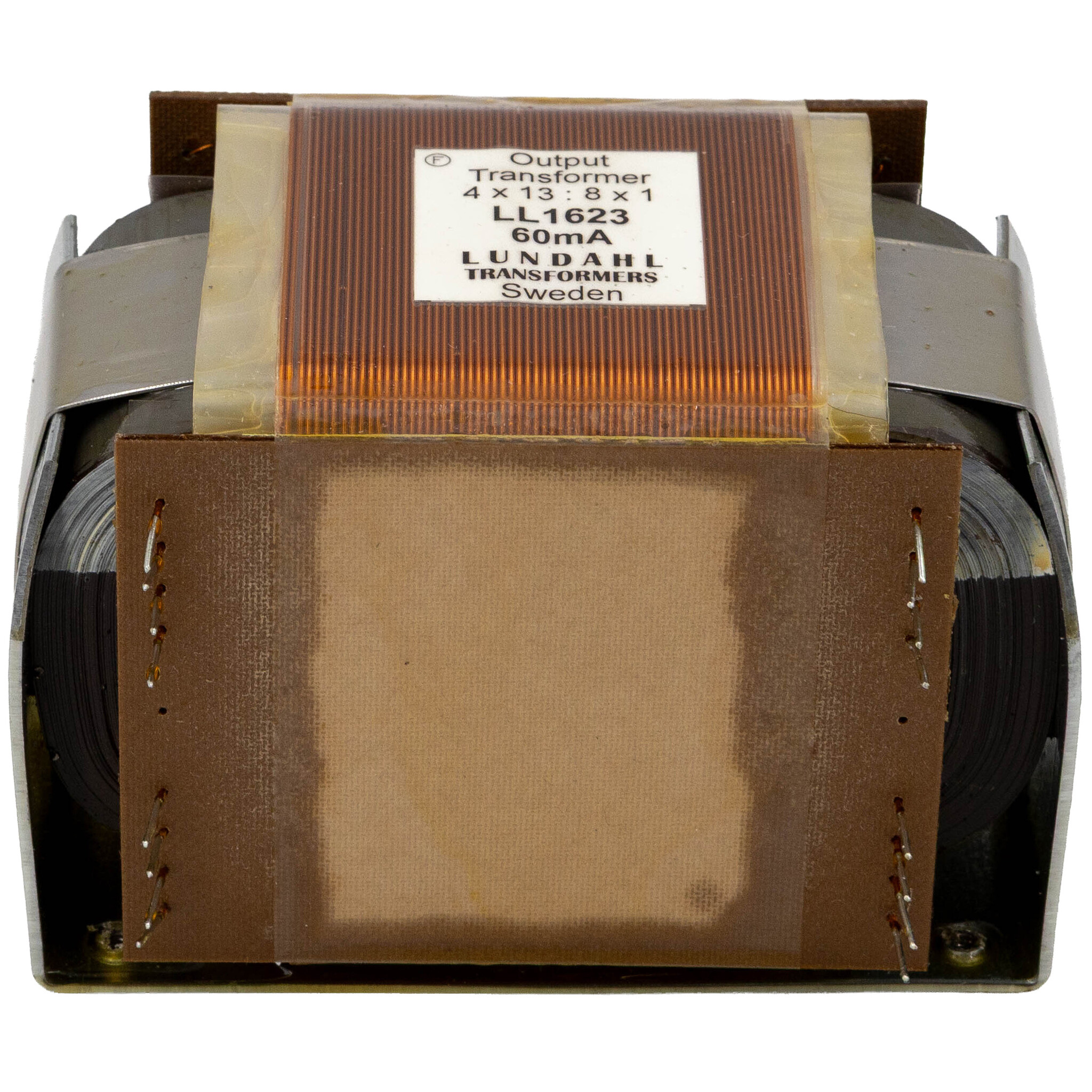

Lundahl LL1623-60 Ausgangsübertrager für Röhrenverstärker 60 mA
Der Lundahl LL1623-60 ist für Röhren Verstärker konzipiert und verwendet die LL1623-Wicklungsstruktur mit einem 60 mA Single-Ended-Arbeitspunkt. Sein spezieller Audio-C-Kern ist für Gleichstrom ausgelegt, sodass der Übertrager den Ruhestrom einer Ausgangsröhre bewältigen kann und gleichzeitig Headroom für das Audiosignal erhält.
Für eine starke elektrische Leistung verwendet der Übertrager hoch segmentierte, harmonisch dimensionierte Wicklungen, um die Streuinduktivität gering zu halten. In Kombination mit Lundahls niederkapazitiver Spulentechnik unterstützt dies einen breiten nutzbaren Frequenzbereich. Das LL1623-Design hat ein Windungsverhältnis von 4 x 13,4 : 8 x 1, 164 Ohm Primärwiderstand bei allen Primärwicklungen in Serie und 0,4 Ohm durchschnittlicher Widerstand pro Sekundärwicklung.
Der LL1623-60 bietet flexible Sekundäranschlussoptionen für 4, 8 und 16 Ohm Lasten. In der empfohlenen 0,5 dB Verlustschaltung bietet der LL1623 eine 3,0 kΩ Primärlastimpedanz und eine Single-Ended-Leistungsgrenze von 25 W bei 30 Hz. Damit ist er ein praktisches, hochwertiges Verstärkerzubehör für Röhrenausgangsstufen, bei denen Impedanzanpassung und Tiefton-Headroom wichtig sind.
Die offene Rahmenkonstruktion ist für die Installation im Verstärkergehäuse vorgesehen. Zu den mechanischen Details gehören ein Gewicht von 2,5 kg, 5,08 mm Pinabstand, 4 x M4-Befestigungslöcher und eine Grundfläche von 118 mm x 90 mm bei 53 mm Höhe. Die Isolation zwischen Primär- und Sekundärseite beträgt 3 kV, mit 1,5 kV Isolation zwischen Wicklungen und Kern, wodurch diese Audiokomponente bestens für hochwertige Röhrenverstärker geeignet ist.
