      Produktbeschreibung Lundahl LL1623-120 Output Transformer

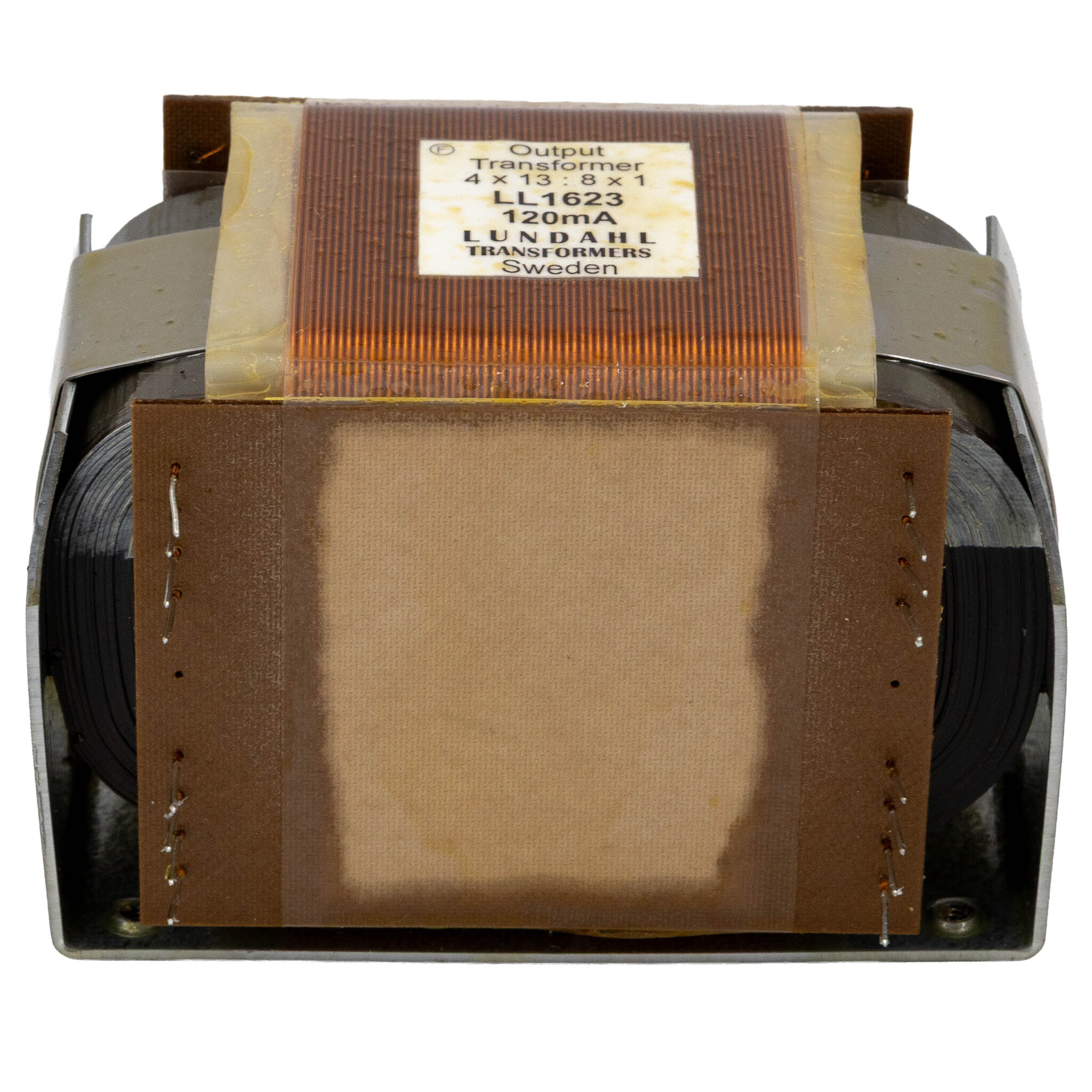

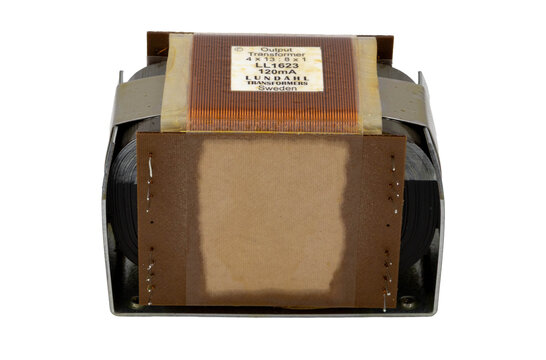

      Der Lundahl LL1623-120 ist ein Ausgangsübertrager im offenen Rahmen für Röhrenverstärker, gebaut mit einem geschlitzten Audio-C-Kern für 120 mA Betrieb und einer hoch segmentierten Wicklungsstruktur für Breitbandleistung.



      Highlights des Lundahl LL1623-120

      • Ausgangsübertrager für Röhrenverstärker mit 120 mA Gleichstrombelastbarkeit
      • Spezial-Lundahl-Audio-C-Kern, geschlitzt für den gewünschten Gleichstrom
      • Hoch segmentierte, harmonisch dimensionierte Wicklungen für sehr geringe Streuinduktivität
      • Niedrigkapazitive Wicklungstechnik für großen Frequenzbereich
      • Flexible Sekundäranschlüsse für 4, 8 oder 16 Ohm Lasten
      • 3 kV Primär-zu-Sekundär-Isolation und 1,5 kV Wicklung-zu-Kern-Isolation



      Produktdetails Lundahl LL1623-120

      Lundahl LL1623-120 Ausgangsübertrager für Röhrenverstärker 120 mA



      Der Lundahl LL1623-120 ist für Röhrenverstärker konzipiert und gehört zur LL1623-Ausgangsübertragerfamilie von Lundahl. Er verwendet die gleiche Kerngröße, Wicklungsstruktur und Sekundäranordnung wie die verwandten Modelle LL1620, LL1627 und LL9202, wobei die Primärwicklungen für das LL1623-Impedanzniveau ausgewählt sind.



      Die hoch segmentierte Wicklungsstruktur mit harmonisch dimensionierten Abschnitten minimiert die Streuinduktivität, während die niedrigkapazitive Wicklungstechnik einen großen Frequenzbereich unterstützt. Das LL1623-Design hat ein Windungsverhältnis von 4 x 13,4 : 8 x 1, 164 Ohm primären Gleichstromwiderstand bei allen Primärwicklungen in Serie, 0,4 Ohm durchschnittlichen Sekundärwiderstand und 4,6 mH primäre Streuinduktivität.



      Für die 120 mA Single-Ended-Version bietet der LL1623 einen Arbeitspunkt mit 23 H Primärinduktivität. Optionen für die Primärlastimpedanz umfassen 5,6 kOhm, 3,0 kOhm und 1,6 kOhm, abhängig von der gewählten Sekundäranschlussalternative, was ihn für verschiedene Röhrenausgangsstufen und Anpassungsanforderungen geeignet macht.



      Die offene Rahmenkonstruktion ist für die Montage im Inneren eines Verstärkergehäuses vorgesehen. Praktische Installationsdetails umfassen ein 5,08 mm Rastermaß, 4 x M4 Befestigungslöcher und ein Übertragergewicht von 2,5 kg. Als hochwertige Wahl unter den spezialisierten Audiokomponenten bietet der LL1623-120 flexible Sekundärverdrahtung für 4, 8 oder 16 Ohm Lautsprecherlasten.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1623-120
      EAN
      9501224849990
      Transformer Type
      Single-ended tube amplifier output transformer
      Primary Voltage
      270 V
      Secundary Voltage
      5-40 V
      Primary Impedance
      5.6 / 3.0 / 1.6 kΩ
      Secundary Impedance
      4/8/16 Ω
      Power Handling
      13/25/50 Watt
      Core Type
      C-core
      Inductance
      23 H
      Max Output Voltage
      40 V
      Turns Ratio
      4 x 13.4 : 8 x 1
      # Mounting holes
      4
      Dimensions (L x B x H)
      118 x 90 mm
