Der Lundahl LL1593 ist ein kompakter Universal-Audiotransformator für Anwendungen mit mittlerer Impedanz, einschließlich Signalaufteilung und flexiblen 1:1- oder 1:2-Anschlusskonfigurationen.

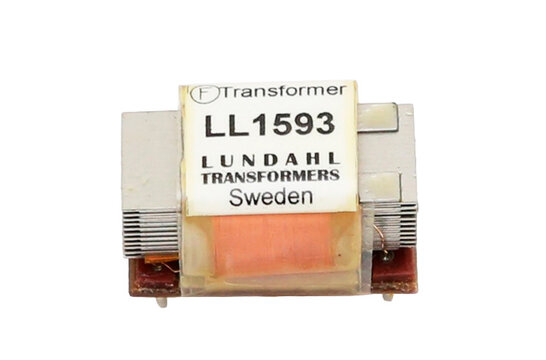

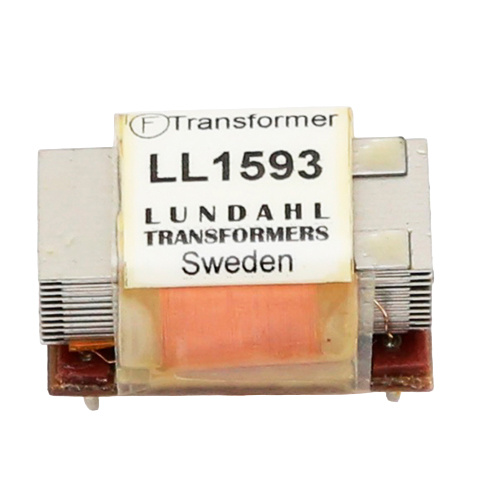

Lundahl LL1593 Universal-Audiotransformator
Der Lundahl LL1593 ist als kostengünstige Version des LL1532 konzipiert und verwendet die gleiche Wicklungsstruktur, jedoch ohne Faraday-Abschirmung und Mu-Metall-Gehäuse. Er ist eine praktische Wahl für Entwickler, die einen kompakten Transformator für Anwendungen mit mittlerer Impedanz Audiokomponenten benötigen, insbesondere dort, wo Signalaufteilung oder allgemeine Line-Level-Transformator-Kopplung erforderlich ist.
Die Wicklungskonfiguration ist 1 + 1 : 2 und bietet flexible Anschlussmöglichkeiten. Bei in Reihe geschalteten Primärwicklungen kann der LL1593 für ein 1:1-Übersetzungsverhältnis verwendet werden. Bei parallel geschalteten Primärwicklungen ist ein 1:2-Übersetzungsverhältnis möglich, wodurch er sich für verschiedene Schaltungsanforderungen in Audio- und Elektromechanik-Projekten anpassen lässt.
Die Leistung eignet sich hervorragend für hochwertige Audioanwendungen. Mit einer Quellimpedanz von 600 Ω und einer Last von 10 kΩ bietet der Transformator einen Frequenzgang von 10 Hz bis 60 kHz innerhalb von ±0,3 dB. Die Verzerrung beträgt 0,2 % bei +6 dBU Primärpegel bei 50 Hz und 1 % bei +12 dBU Primärpegel bei 50 Hz, wenn die Primärwicklungen in Reihe geschaltet sind.
Der LL1593 ist für die Leiterplattenmontage ausgelegt und hat eine kompakte Bauform von 26 x 16 x 14 mm über der Platine. Der Pinabstand beträgt 3,81 mm, der Reihenabstand 20,32 mm und der empfohlene Lochdurchmesser der Leiterplatte 1,5 mm. Jede Primärwicklung hat einen Gleichstromwiderstand von 70 Ω, die Sekundärwicklung einen Gleichstromwiderstand von 175 Ω.
