Der Lundahl LL1544A ist ein kompakter, vielseitiger Audio-Übertrager für Line-Eingänge, Brückeneingänge und Mikrofoneingangsanwendungen mit flexiblen Anschlussmöglichkeiten und exzellenter Leistung bei niedrigen und hohen Signalpegeln.

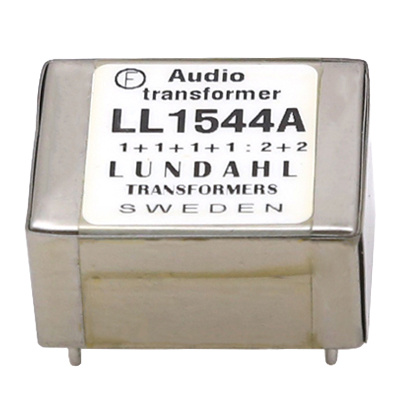

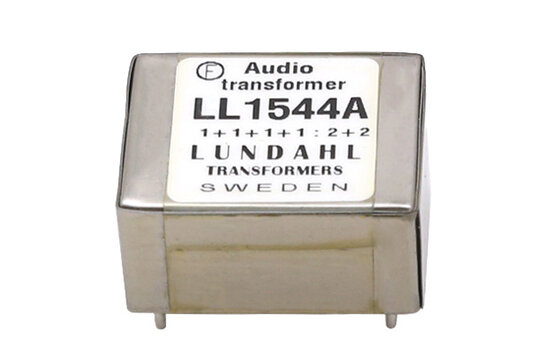

Lundahl LL1544A Universeller Audio-Übertrager
Der Lundahl LL1544A ist für den Einsatz als Line-Eingangs- und Universalübertrager in anspruchsvollen Audio-Komponenten konzipiert. Er eignet sich für eine Vielzahl von Anwendungen, von Brückeneingangskonfigurationen bis hin zu Mikrofoneingangsschaltungen, und unterstützt sowohl symmetrische als auch unsymmetrische Quell- und Lastanschlüsse.
Die Konstruktion verwendet zwei Dreifachspulen mit ineinander verschachtelten Faraday-Schirmen und einen zweikomponentigen amorphen Bandkern. Dieser Kern kombiniert hohe Empfindlichkeit bei sehr niedrigen Signalpegeln mit hoher Belastbarkeit und sorgt zudem für eine ausgezeichnete Phasenwiedergabe bei niedrigen Frequenzen. Für Entwickler, die mit präziser Elektromechanik arbeiten, bietet der LL1544A eine kompakte und vielseitige Übertragerplattform.
Der LL1544A bietet mehrere Anschlussalternativen, darunter 1:1, 1:2, 2:1 und 4:1 Übersetzungsverhältnisse, abhängig von der gewählten Wicklungskonfiguration. Der typische Gleichstromwiderstand beträgt 130 Ω pro Primär- und 260 Ω pro Sekundärwicklung, mit einem Selbstresonanzpunkt über 220 kHz. Mit einer 600 Ω Quelle und dem empfohlenen Abschluss von 6,7 kΩ + 470 pF parallel zu 56 kΩ beträgt der Frequenzgang 10 Hz bis 70 kHz innerhalb von ±0,5 dB bei 0 dBU, mit nur 0,2 dB Verlust bei 1 kHz.
Der Übertrager ist für die Leiterplattenmontage ausgelegt, mit einem Pinabstand von 2,54 mm, einem Reihenabstand von 22,86 mm und einem empfohlenen Lochdurchmesser von 1,5 mm. Die Isolationsspannung beträgt 3 kV zwischen den Wicklungen und 1,5 kV zwischen Wicklungen und Schirmen, was ihn ideal für kompakte professionelle und DIY-Audio-Schaltungsdesigns macht, bei denen eine flexible Verdrahtung des Eingangstransformators erforderlich ist.
