Der Lundahl LL1540 ist ein Hochimpedanz- und Hochpegel-Line-Eingangstransformator mit elektrostatischer Abschirmung, Mu-Metall-Kernkonstruktion und einem 1 + 1 : 1 + 1 Windungsverhältnis für anspruchsvolle symmetrische und unsymmetrische Eingangsstufen.

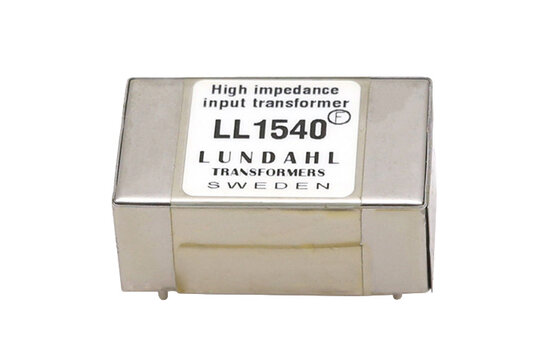

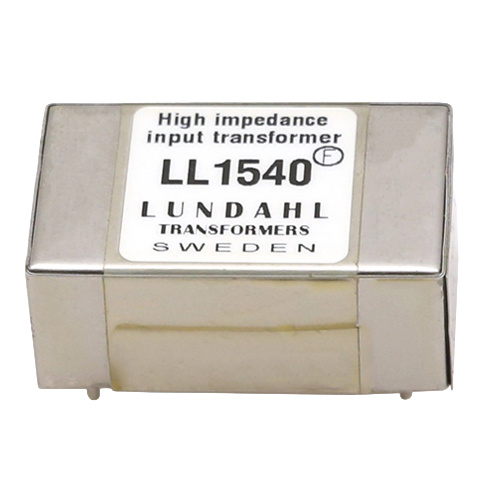

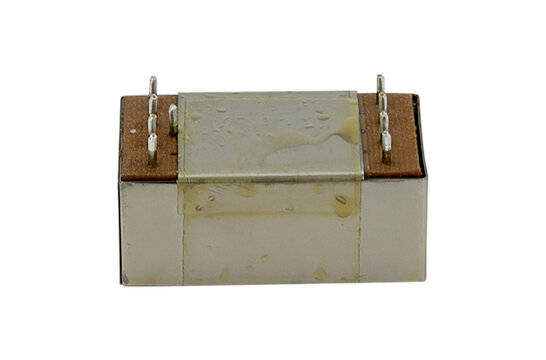

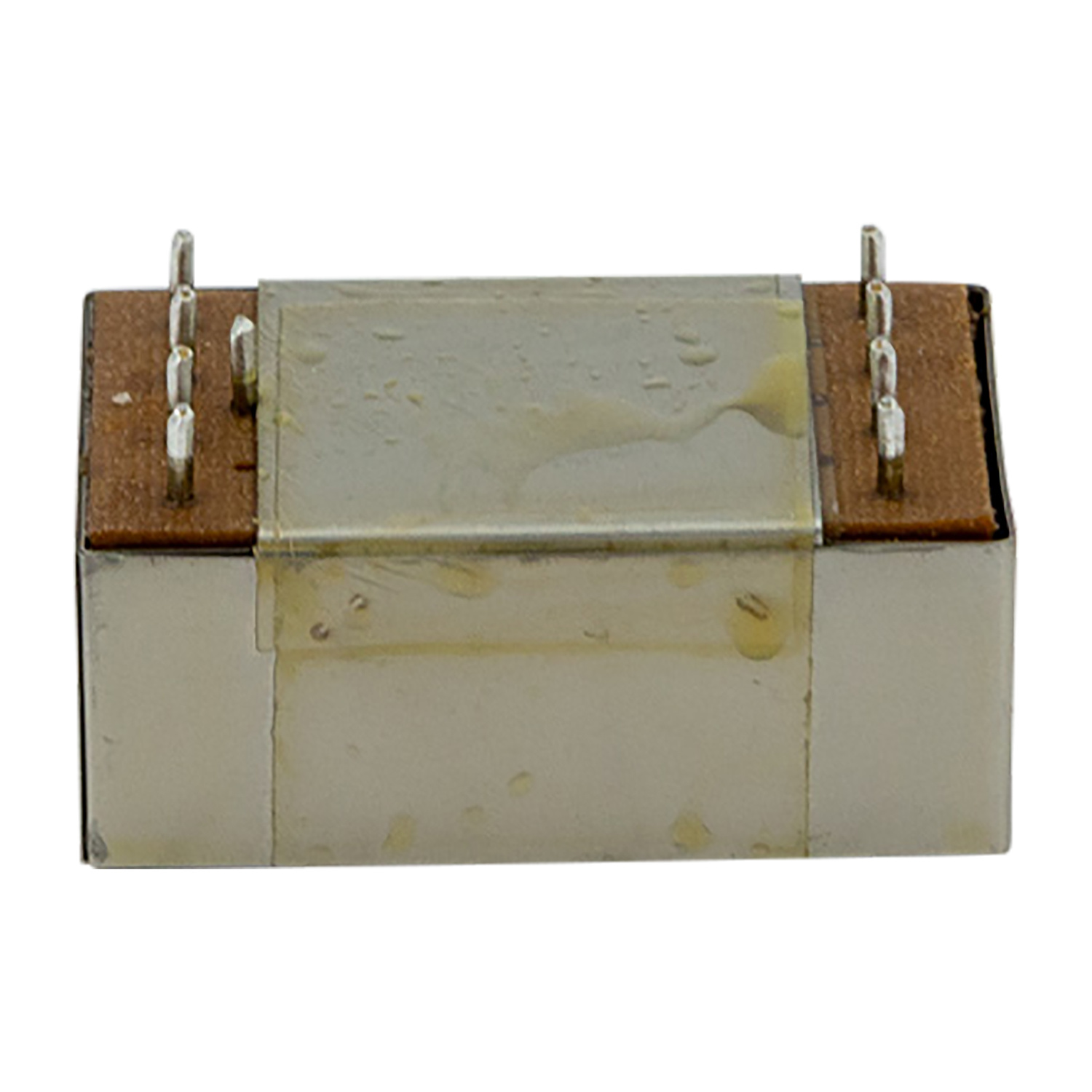

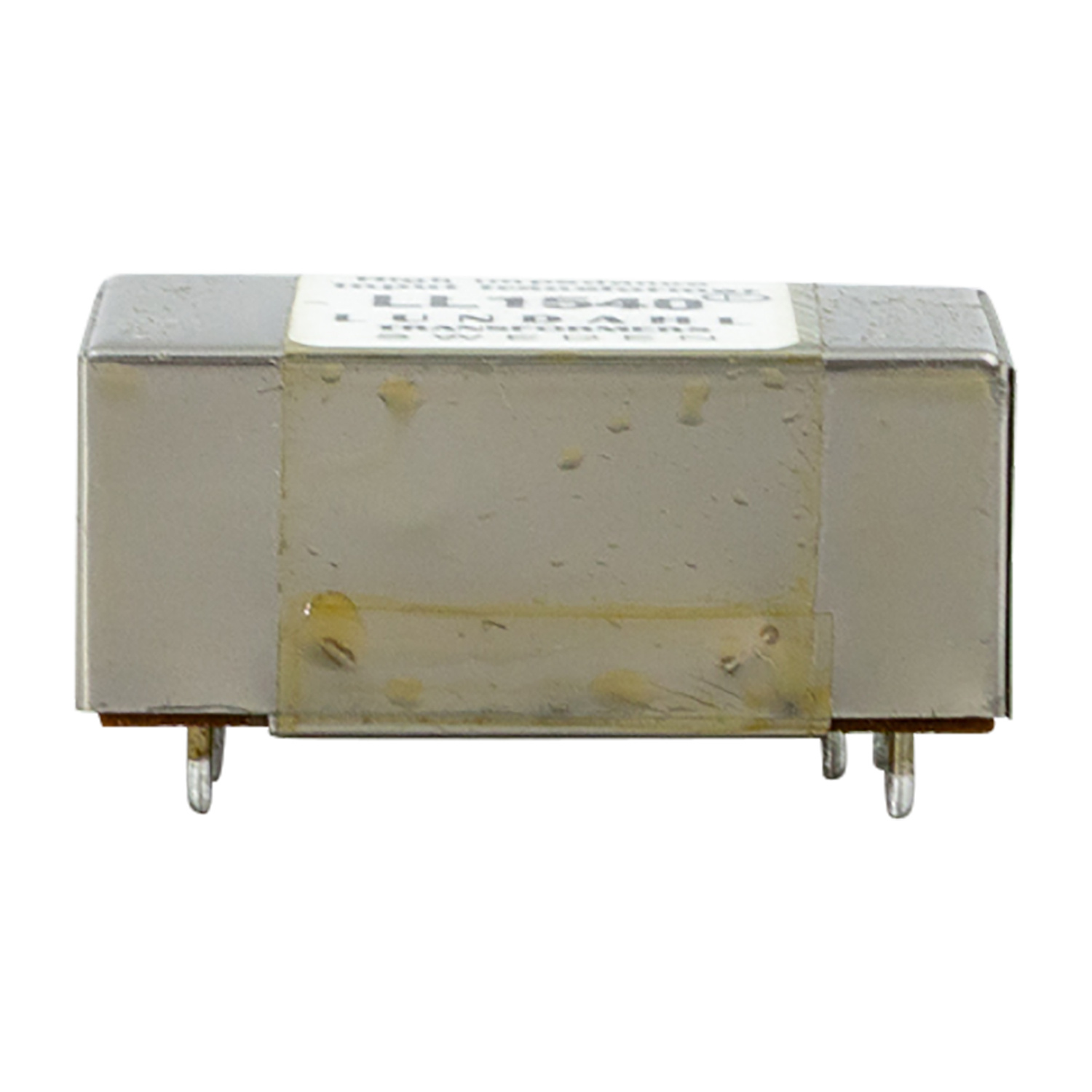

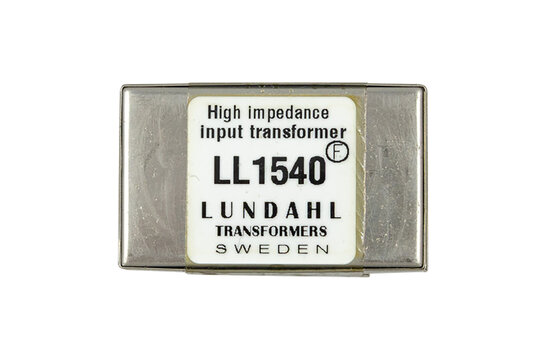

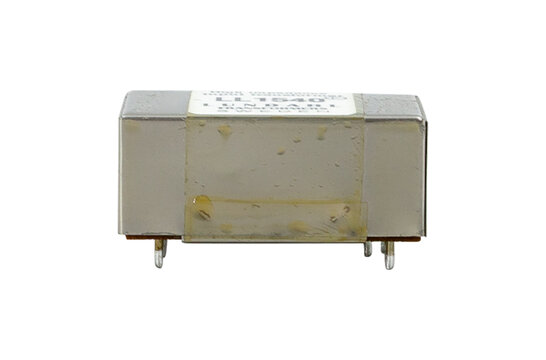

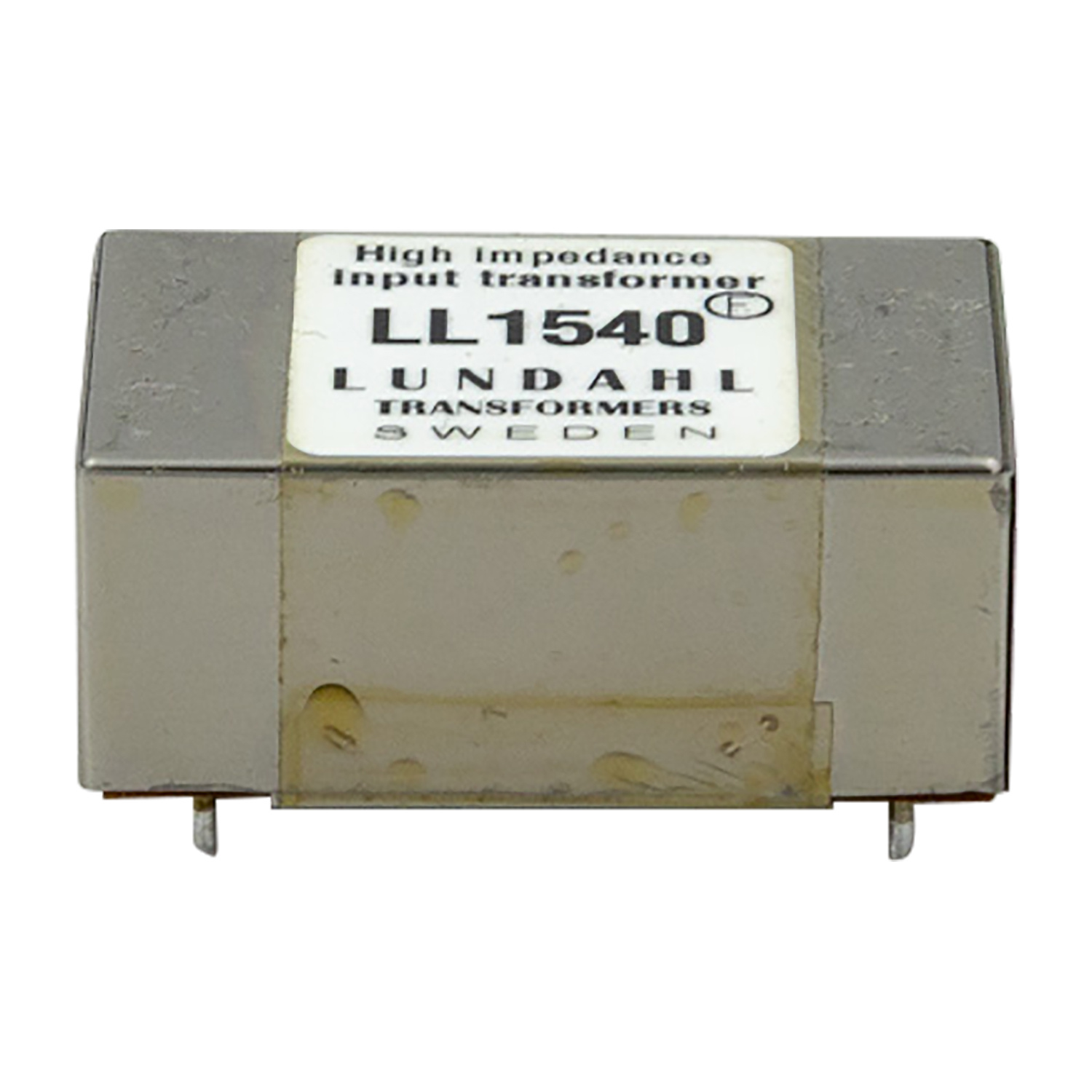

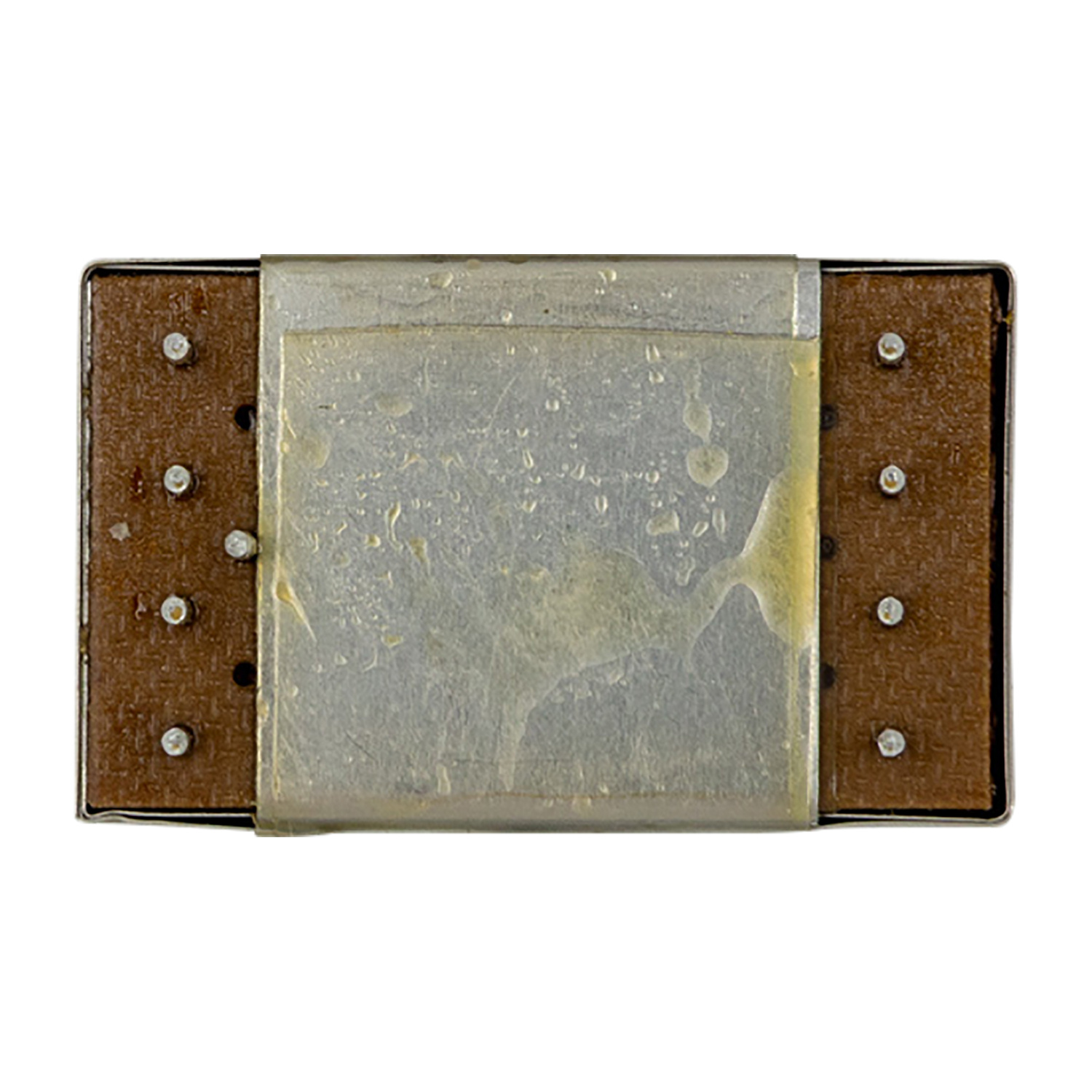

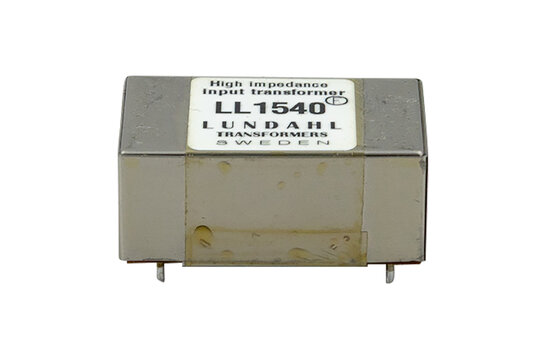

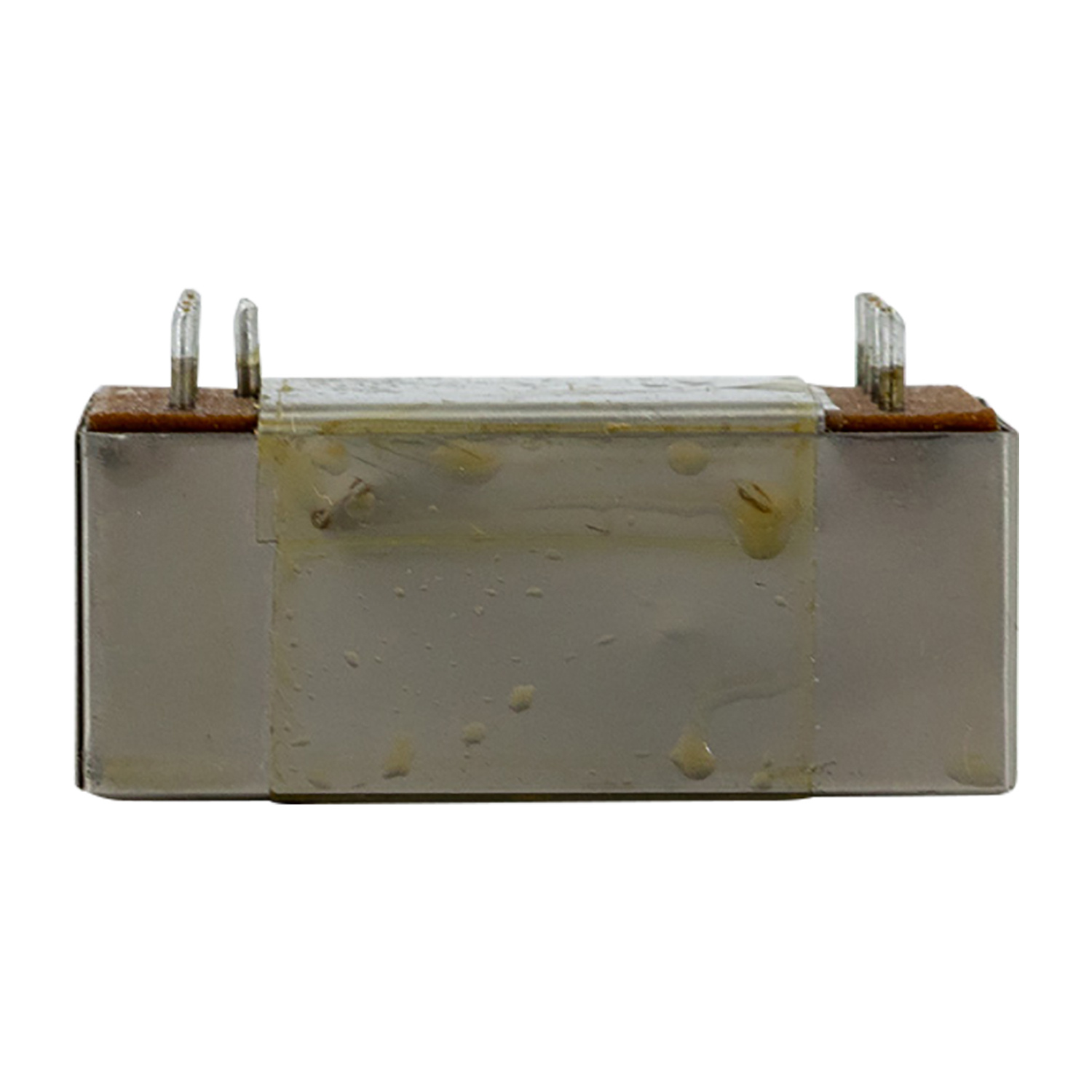

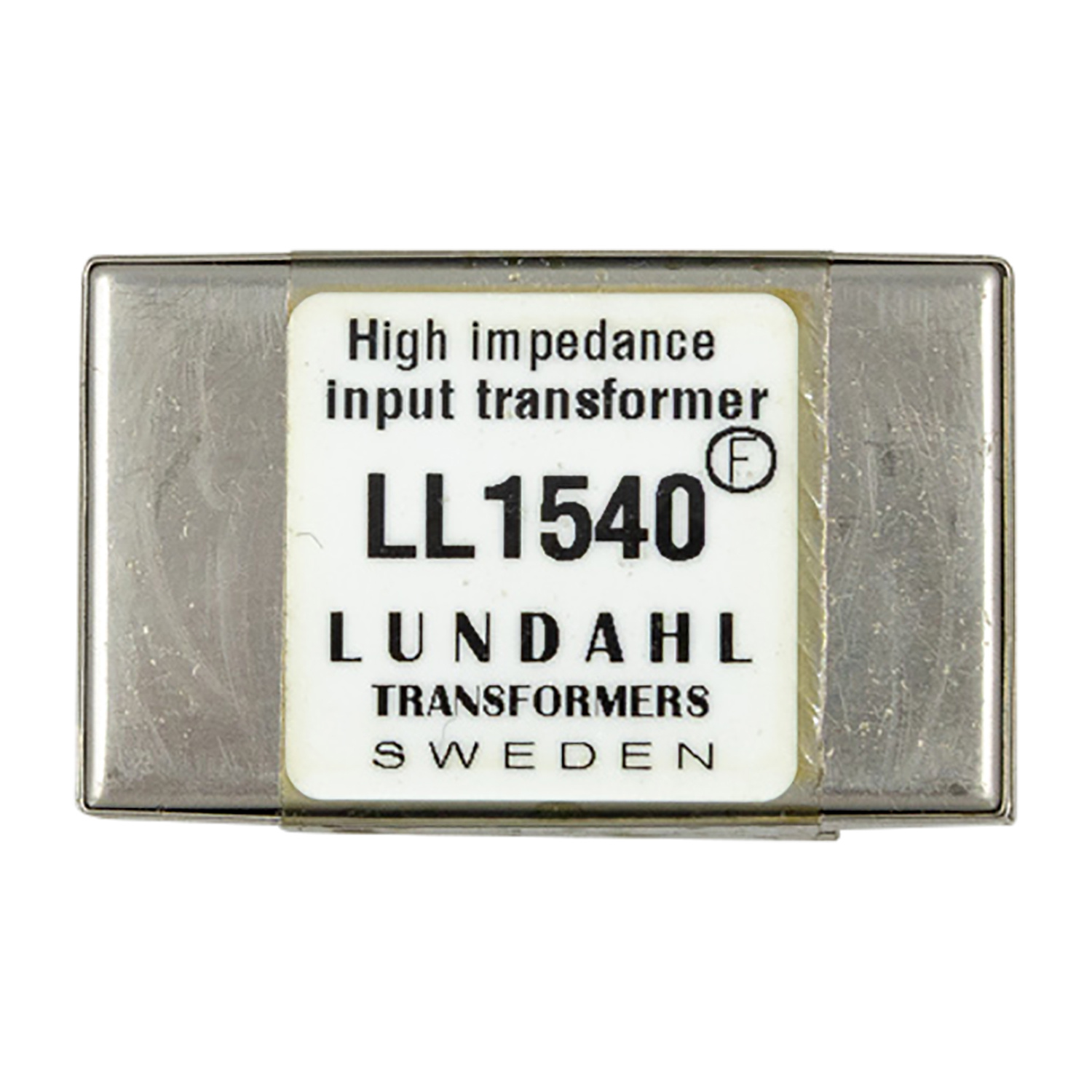

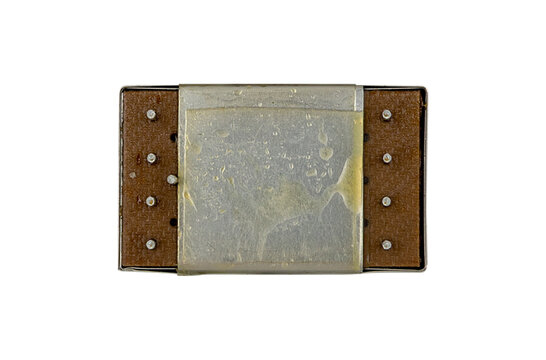

Lundahl LL1540 Hochimpedanz-Line-Eingangstransformator
Der Lundahl LL1540 ist für Hochimpedanz-Line-Eingangsanwendungen konzipiert, bei denen eine saubere Signalübertragung und eine robuste Isolation erforderlich sind. Als eines der präzisen Audiokomponenten in einer Signalkette verwendet er zwei Spulen, jeweils mit einem Primär- und einem Sekundärteil, getrennt durch eine elektrostatische Abschirmung.
Sein hochpermeabler Mu-Metall-Kern ist in einem Mu-Metall-Gehäuse untergebracht und unterstützt einen rauscharmen Betrieb in empfindlichen Audiokreisen. Der Transformator wird normalerweise in einer Serienschaltung verwendet und bietet ein 1 + 1 : 1 + 1 Windungsverhältnis.
Für das Design der Eingangsstufe unterstützt der LL1540 sowohl symmetrische als auch asymmetrische Eingangsverstärkerschaltungen. Bei einem symmetrischen Verstärker-Eingang wird die Verbindung für einen sehr hohen Gleichtaktunterdrückungsfaktor (CMRR) empfohlen, während bei asymmetrischer Nutzung 2 x 12 kΩ Widerstände für mehr als 60 dB CMRR erforderlich sind.

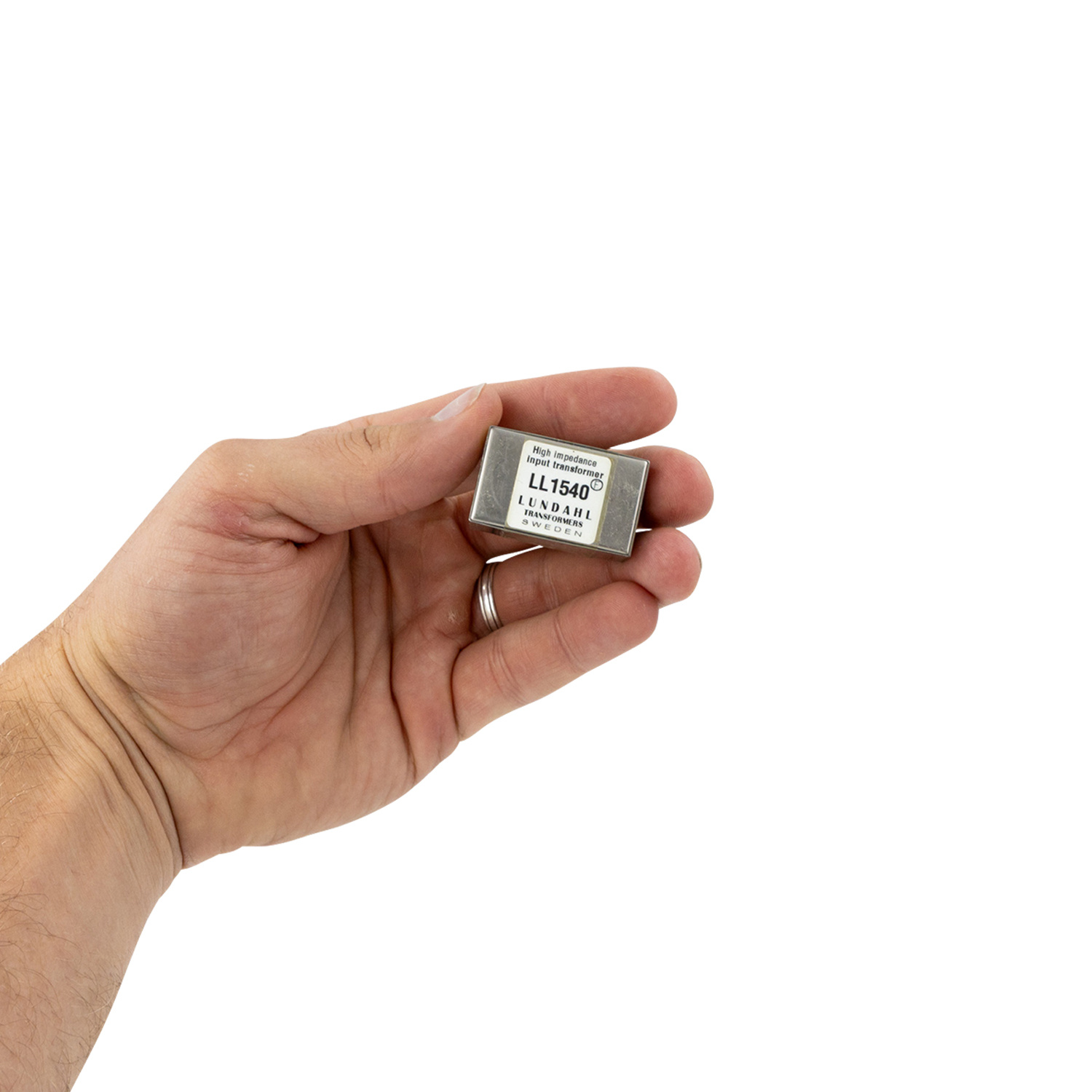

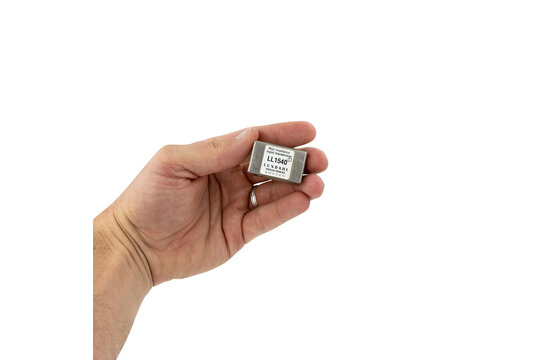

Die Leistungsspezifikationen umfassen einen Frequenzgang von 5 Hz bis 50 kHz innerhalb von ±0,2 dB mit einer 600 Ω Quelle und 15 kΩ Last, 0,5 dB Verlust bei 1 kHz mit der angegebenen Abschlussimpedanz und einen Selbstresonanzpunkt über 60 kHz. Der LL1540 misst 38 x 24 x 17 mm über der Leiterplatte, wiegt 47 g und verwendet einen empfohlenen Leiterplattenlochdurchmesser von 1,5 mm.
