Der Lundahl LL1539 ist ein Line-Ausgangstransformator für symmetrische Ansteuerung, entwickelt für Röhrenverstärker-Ausgangsstufen, bei denen eine breite Bandbreite, starke Balance und zuverlässige Isolation erforderlich sind.

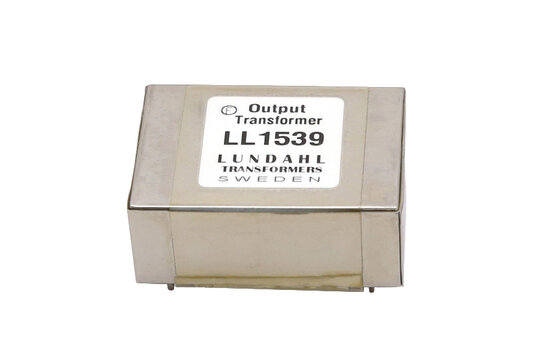

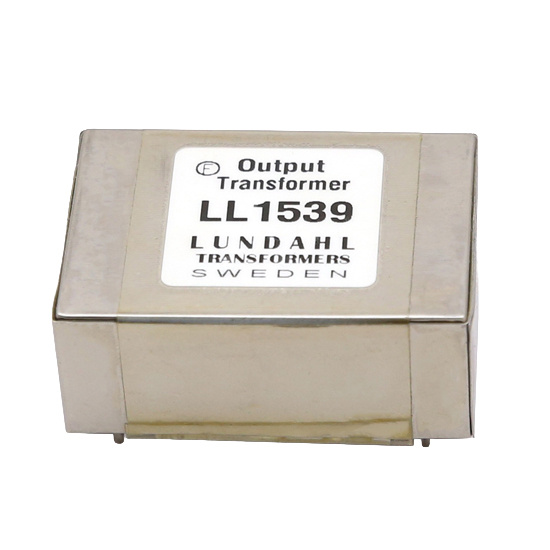

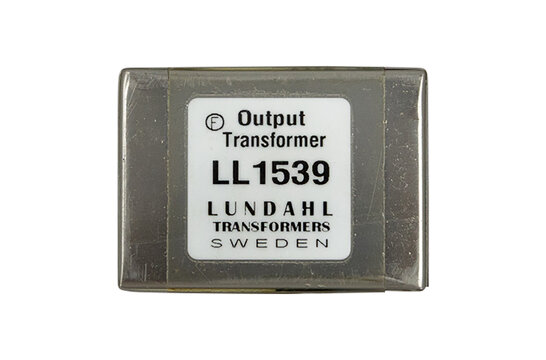

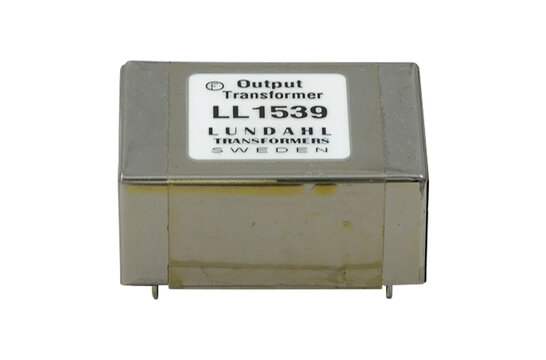

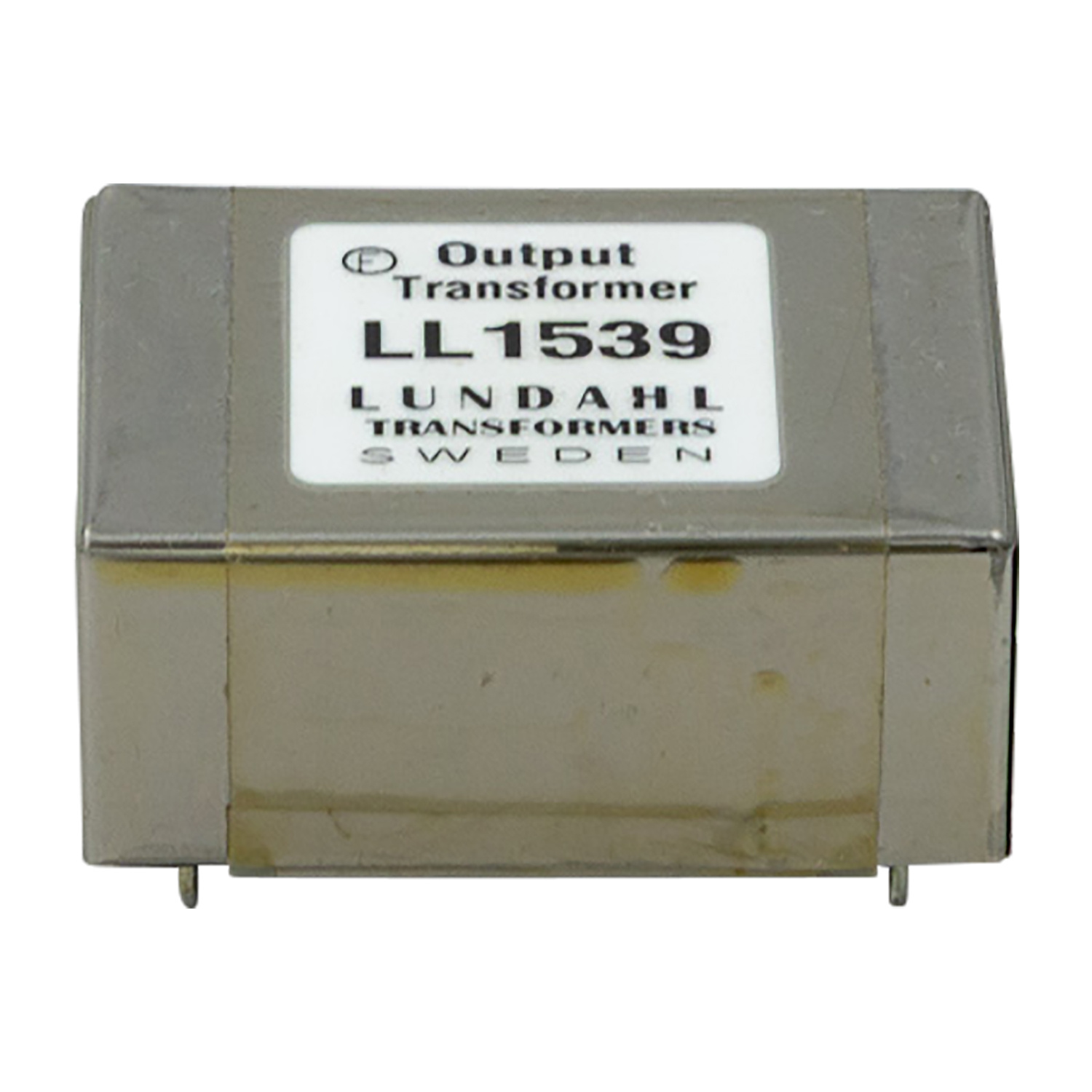

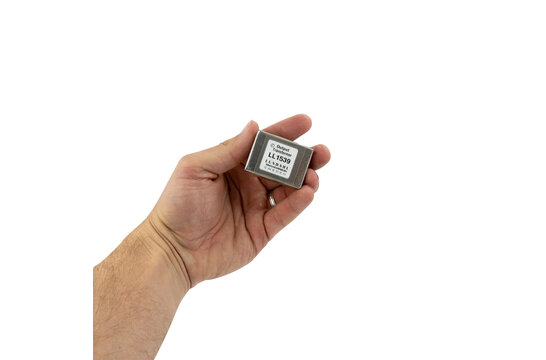

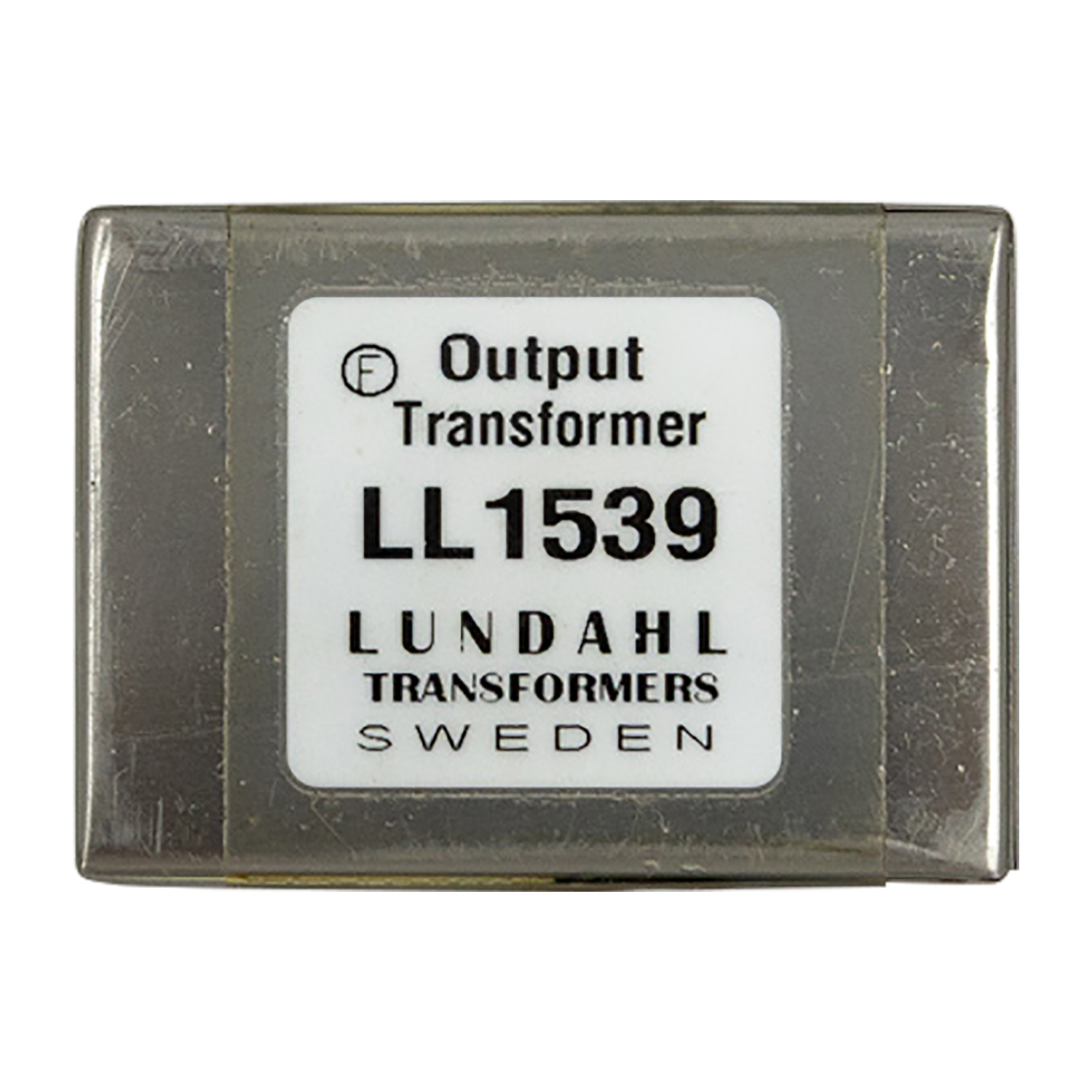

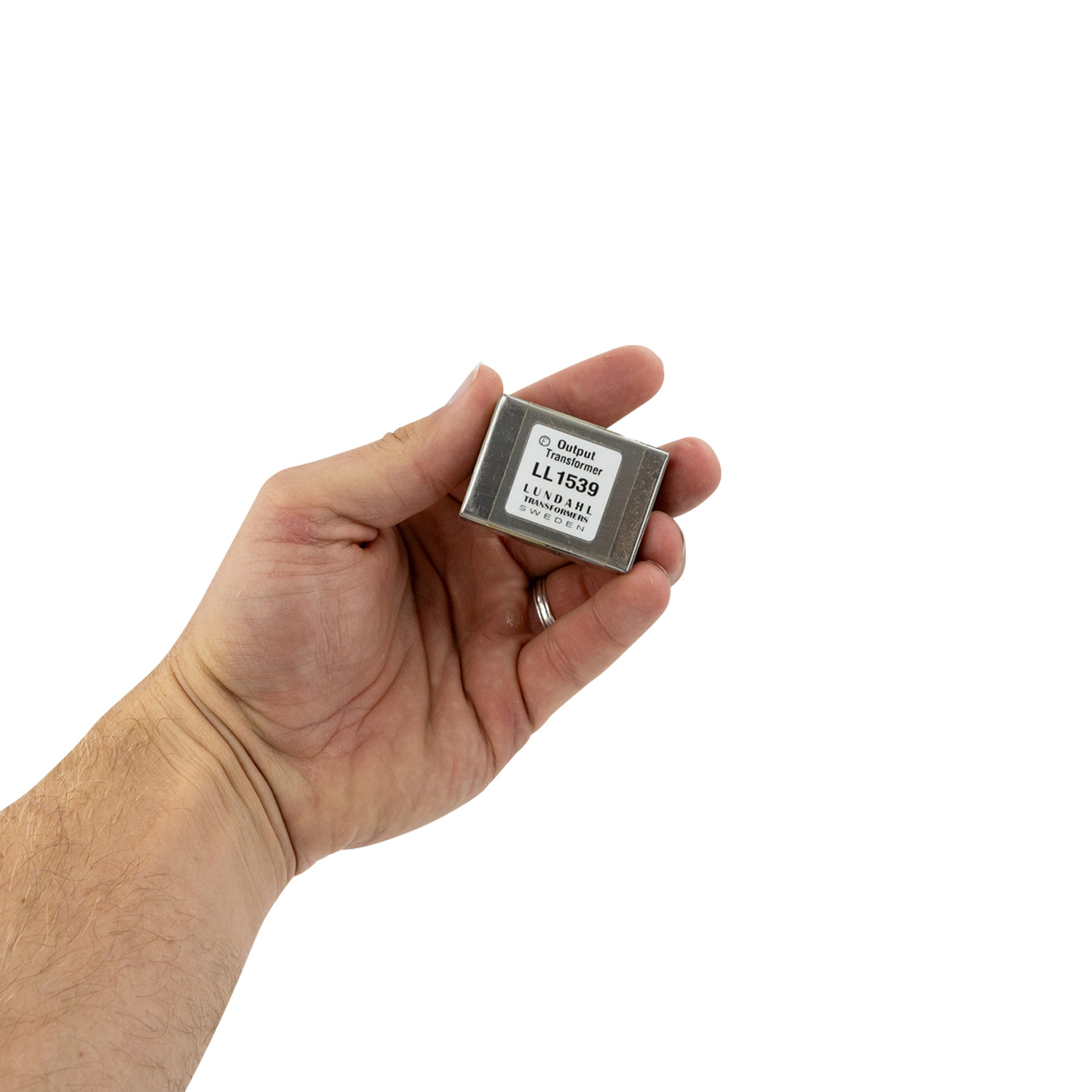

Lundahl LL1539 Audio-Ausgangstransformator für symmetrische Ansteuerung
Der Lundahl LL1539 ist ein präziser Audio-Ausgangstransformator für symmetrische Ansteuerung und damit eine gezielte Wahl unter diskreten Audiokomponenten für Line-Ausgangsstufen in Röhrenverstärkern. Die Wicklungsanordnung platziert die Sekundärwicklungen zwischen den neutralen Abschnitten der Primärwicklungen, wenn sie korrekt angeschlossen sind, wodurch die Kapazitätswirkung zwischen Primär- und Sekundärseite verringert wird.
Mit einem Übersetzungsverhältnis von 2 : 1 + 1 ist der LL1539 für symmetrische Ausgangsanwendungen konzipiert, bei denen Signalintegrität und Ausgangssymmetrie wichtig sind. Der Transformator liefert eine Ausgangsbalance von mehr als 65 dB unter IRT-Bedingungen mit einer Quelle unter 10 Ω und einer 600 Ω Last.
Die Leistung ist im gesamten Audiobereich und darüber hinaus stark, mit einem Frequenzgang von 20 Hz bis 60 kHz bei ±0,3 dB, gemessen bei 10 dBU mit einer Quelle unter 10 Ω und einer 600 Ω Last. Der maximale Ausgangspegel vor Sättigung beträgt +24 dBU bei 20 Hz mit einer 600 Ω Last, während der Spannungsverlust im Mittelband über den Transformator 1 dB beträgt.

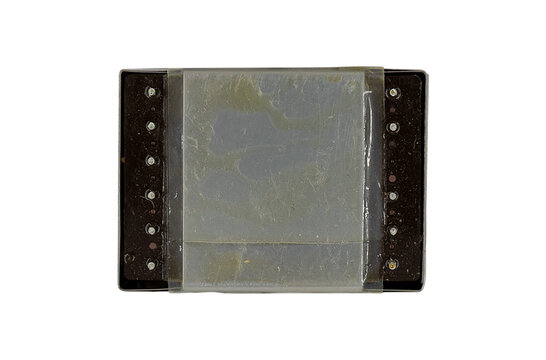

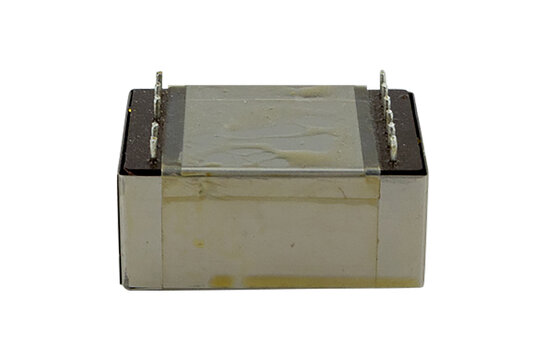

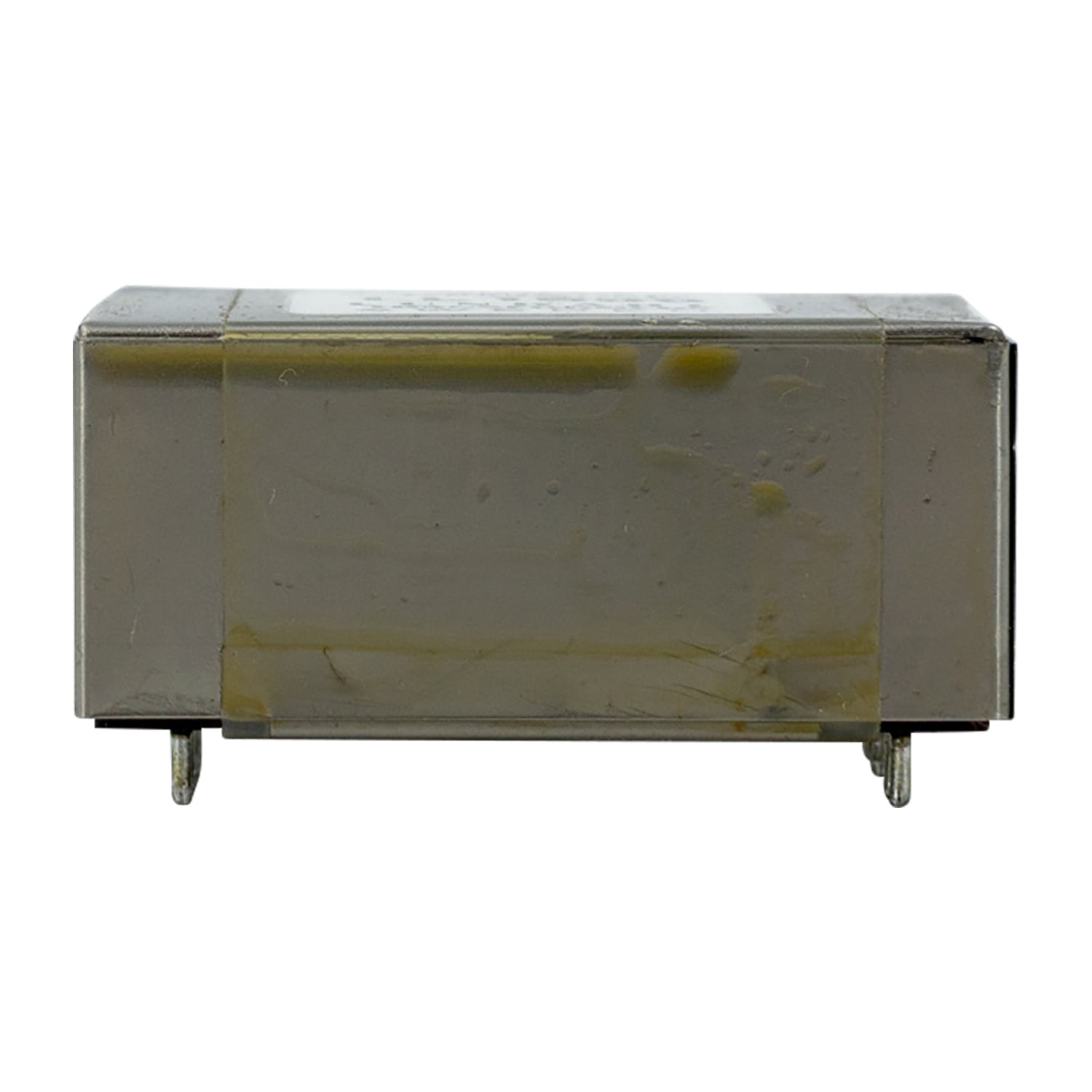

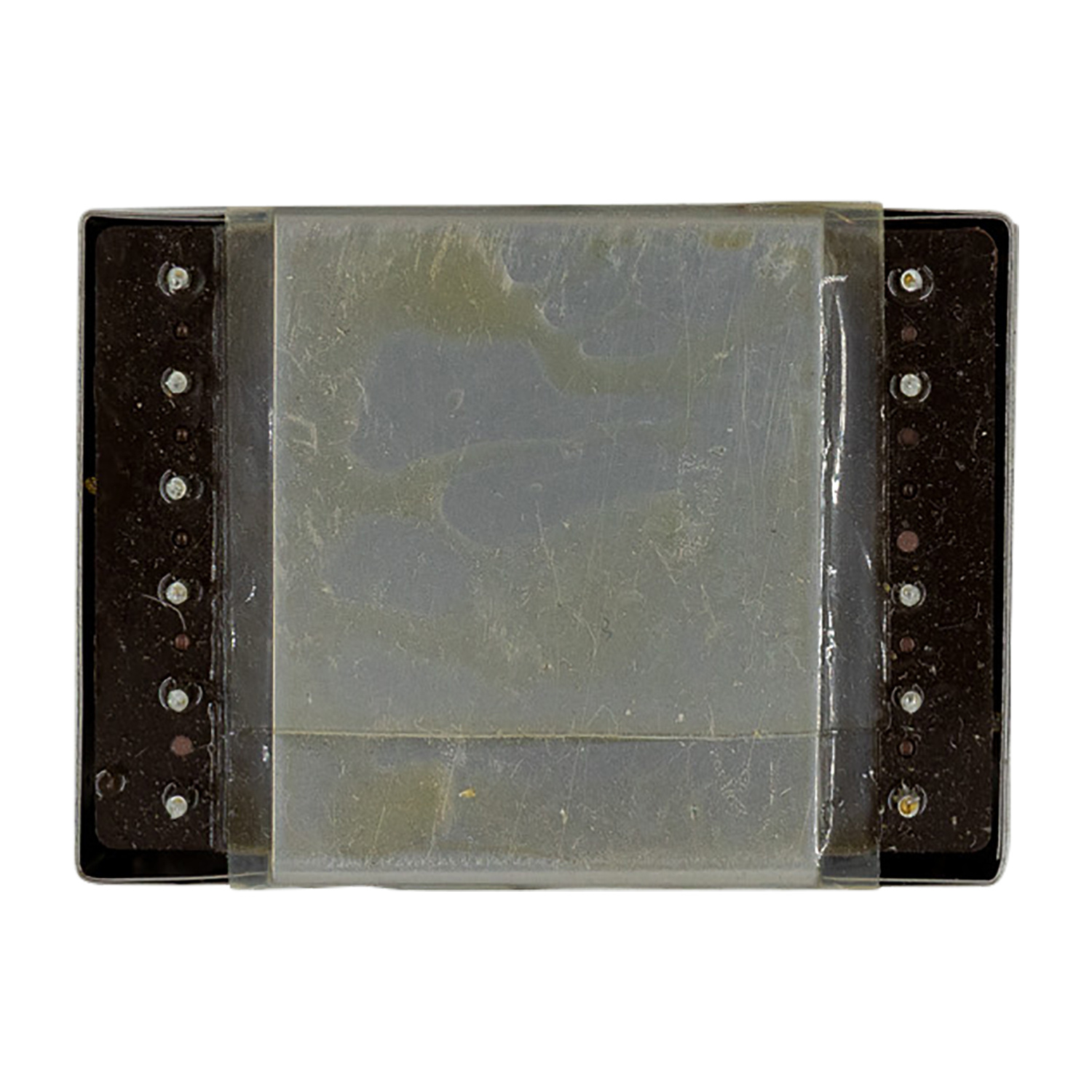

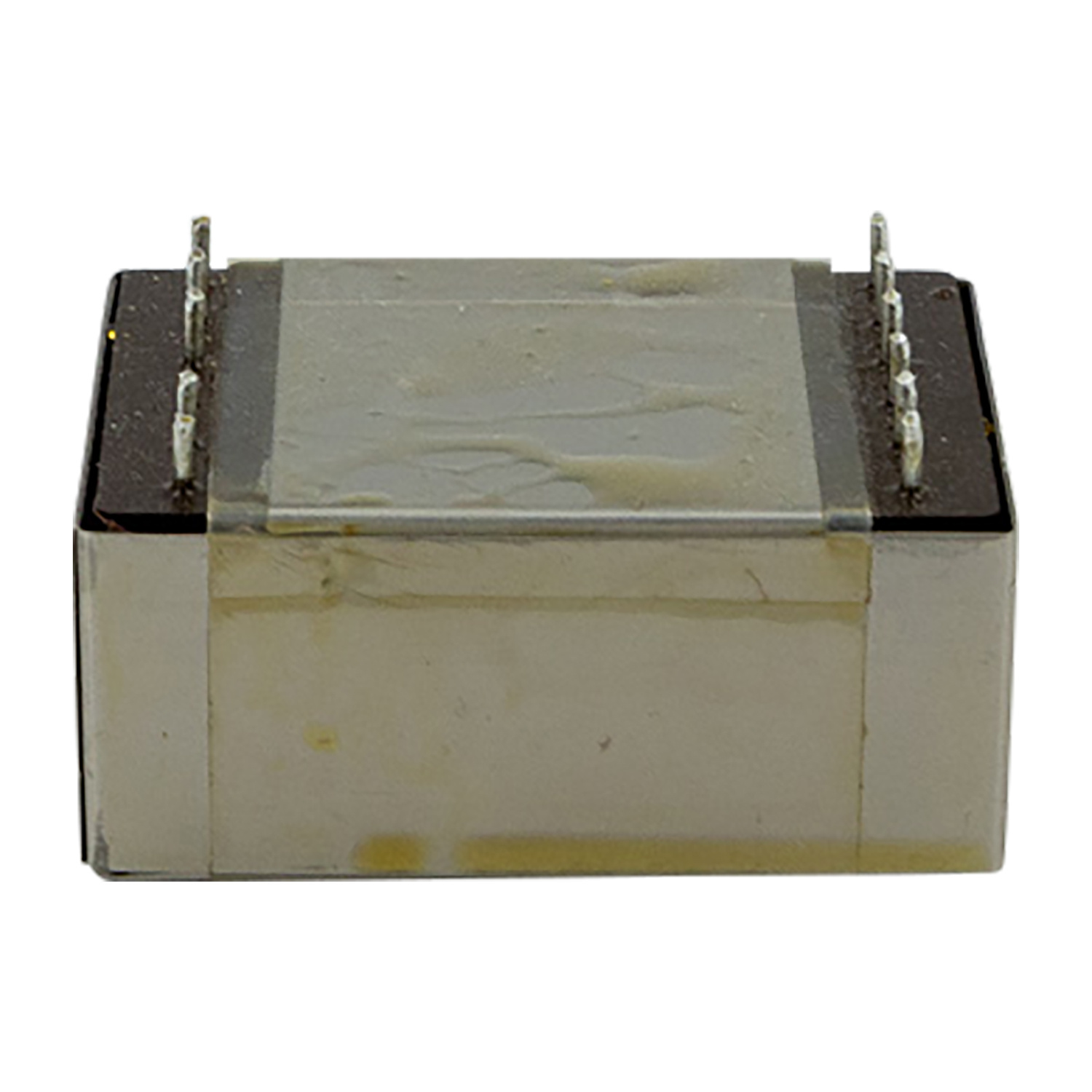

Der LL1539 ist für die Leiterplattenmontage mit einem Pinabstand von 5,08 mm, einem Reihenabstand von 35,56 mm und einem empfohlenen Leiterplattenlochdurchmesser von 1,5 mm ausgelegt. Er misst 47 x 34 x 21 mm über der Leiterplatte und wiegt 130 g. Die Isolation ist mit 4 kV zwischen Primär- und Sekundärwicklungen und 2 kV zwischen Wicklungen und Kern bewertet.
