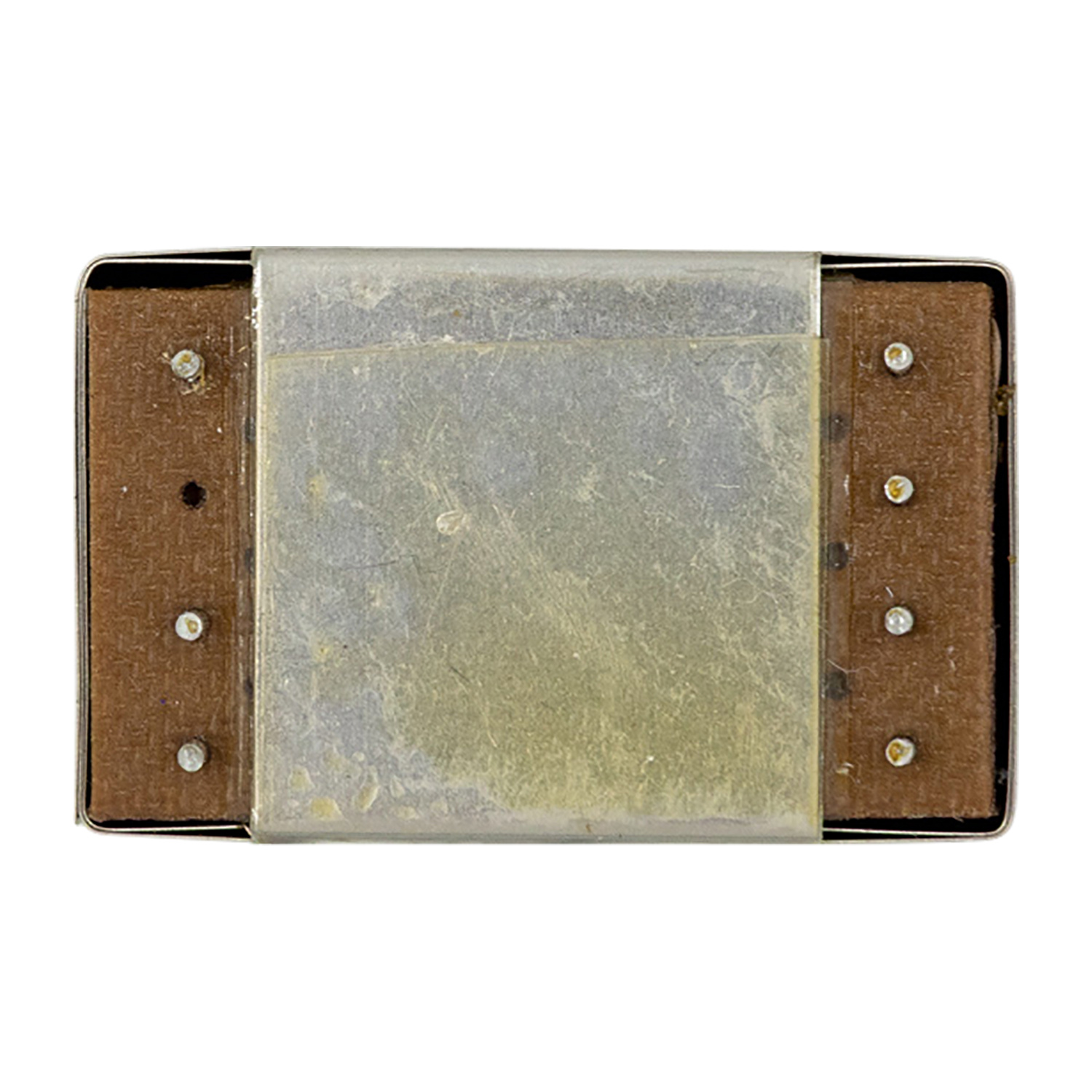

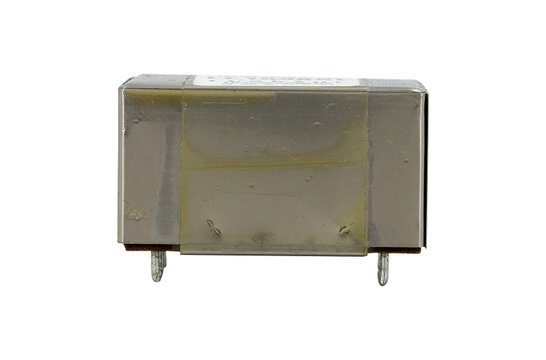

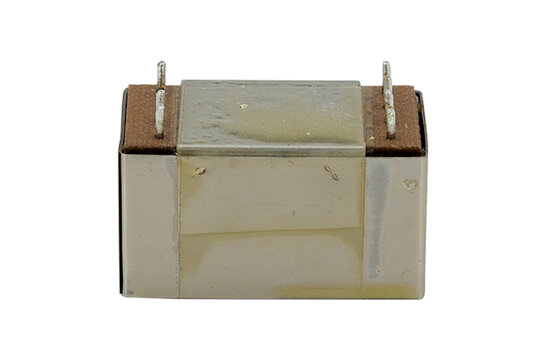

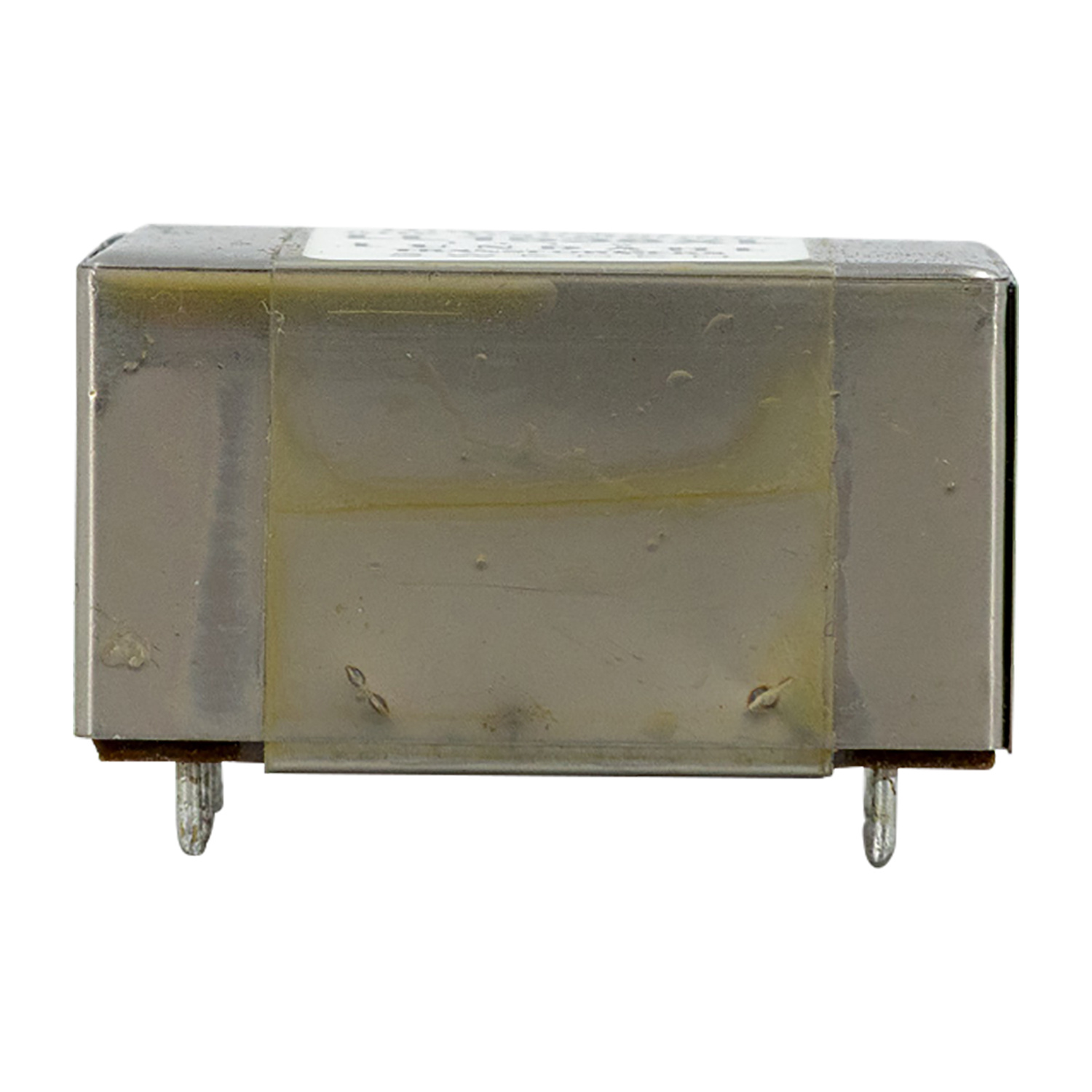

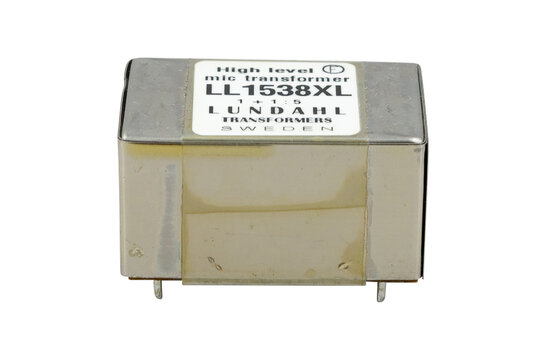

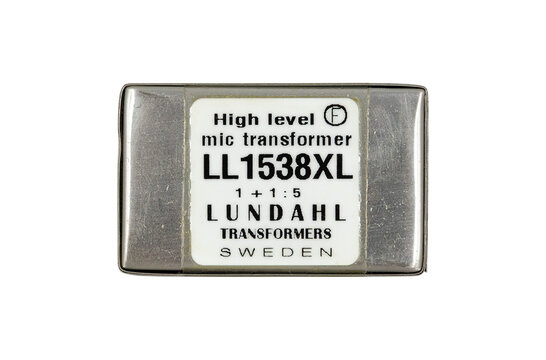

Name: Lundahl LL1538XL Microphone Input Transformer
Brand: Lundahl
SKU: LL1538XL
Price: 104.95 EUR
Availability: BackOrder

Neu

86,74 €104,95 € Nicht auf Lager

Backorder

Wir versenden nach
Bald wieder auf Lager
Mindestens zwei Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Lundahl LL1538XL Microphone Input Transformer

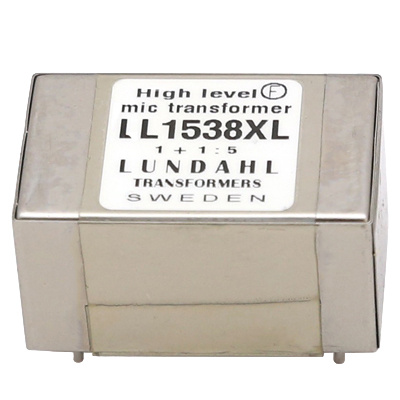

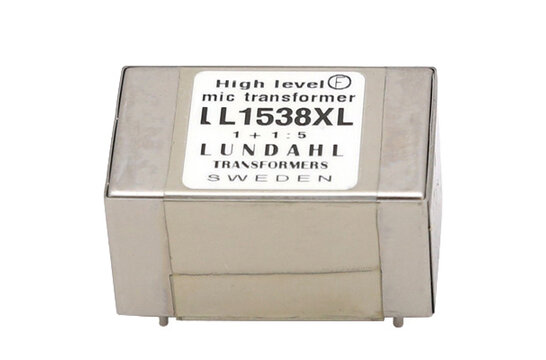

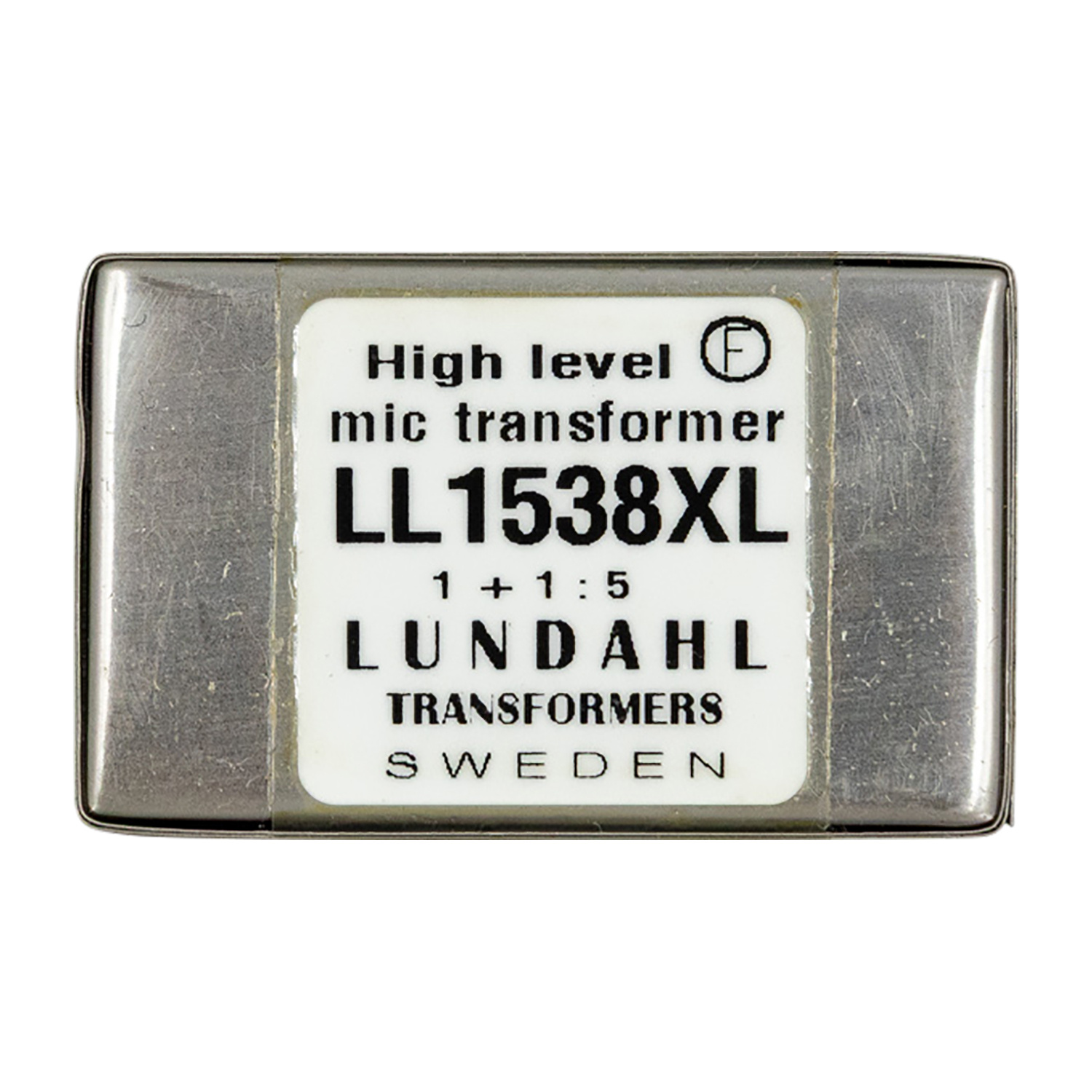

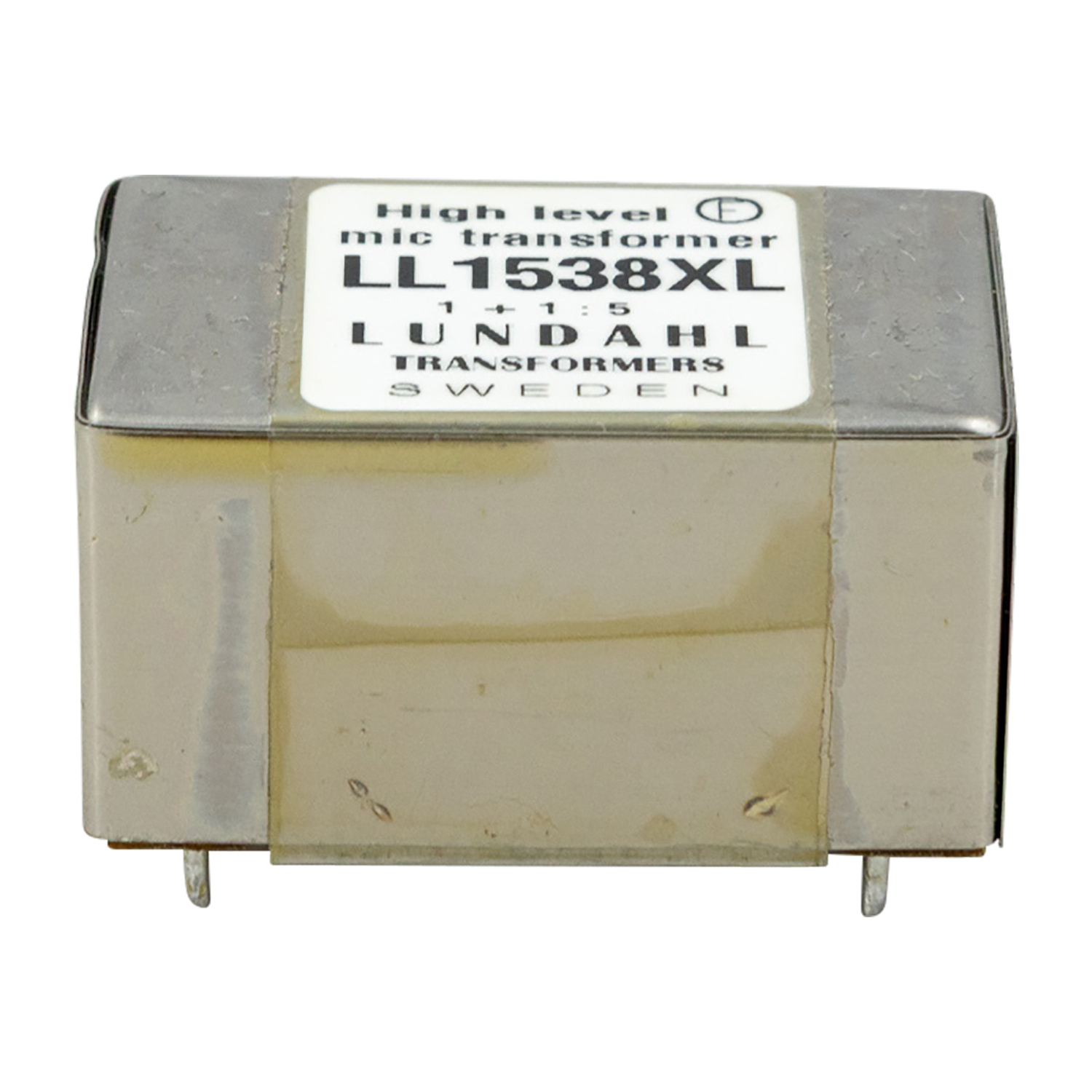

Der Lundahl LL1538XL ist ein leistungsstarker Mikrofoneingangstransformator mit einem größeren Mu-Metall-Kern für erhöhte Pegelfähigkeit, elektrostatischer Abschirmung zwischen den Wicklungen und exzellentem Frequenzgang.

Highlights des Lundahl LL1538XL

Leistungsstarker Mikrofoneingangstransformator mit hochpermeablem Mu-Metall-Kern
Kern ist etwa 45 % größer als beim LL1538 für höhere Pegelfähigkeit
Zwei Dreifach-Sektionsspulen für sehr geringe Streuinduktivität
Primär- und Sekundärwicklungen durch elektrostatische Abschirmungen getrennt
In einem Mu-Metall-Gehäuse für magnetische Abschirmung gekapselt
Frequenzgang von 10 Hz bis 80 kHz innerhalb von +/- 0,3 dB

Produktdetails Lundahl LL1538XL

Lundahl LL1538XL Mikrofoneingangstransformator

Der Lundahl LL1538XL ist für anspruchsvolle Mikrofoneingangsstufen konzipiert, bei denen geringe Geräuschentwicklung, Abschirmung und große Bandbreite entscheidend sind. Als Teil einer professionellen Auswahl an Audiokomponenten verwendet er einen hochpermeablen Mu-Metall-Kern und zwei Dreifach-Sektionsspulen, um die Streuinduktivität sehr gering zu halten und so einen exzellenten Frequenzgang zu ermöglichen.

Im Vergleich zum LL1538 verwendet der LL1538XL einen Kern, der etwa 45 % größer ist, was ihm eine höhere Pegelfähigkeit verleiht. Bei parallel geschalteten Primärwicklungen und einer Quellimpedanz von 200 Ohm beträgt die Verzerrung 0,2 % bei +3 dBU Primärpegel bei 50 Hz und 1 % bei +13 dBU Primärpegel bei 50 Hz.

Der Transformator hat ein Übersetzungsverhältnis von 1 + 1 : 5 und benötigt keine Abschlusswiderstände für die beste Rechteckimpulsantwort bei einer 1:5-Verbindung mit 200 Ohm Quellimpedanz. Wichtige elektrische Messungen umfassen einen Eigenresonanzpunkt über 120 kHz, 4 kV Isolierung zwischen den Wicklungen und 2 kV Isolierung zwischen Wicklungen und Abschirmung.

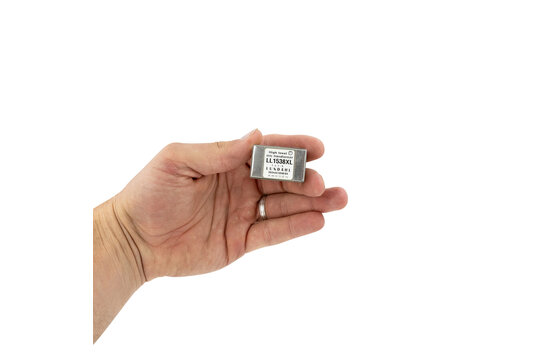

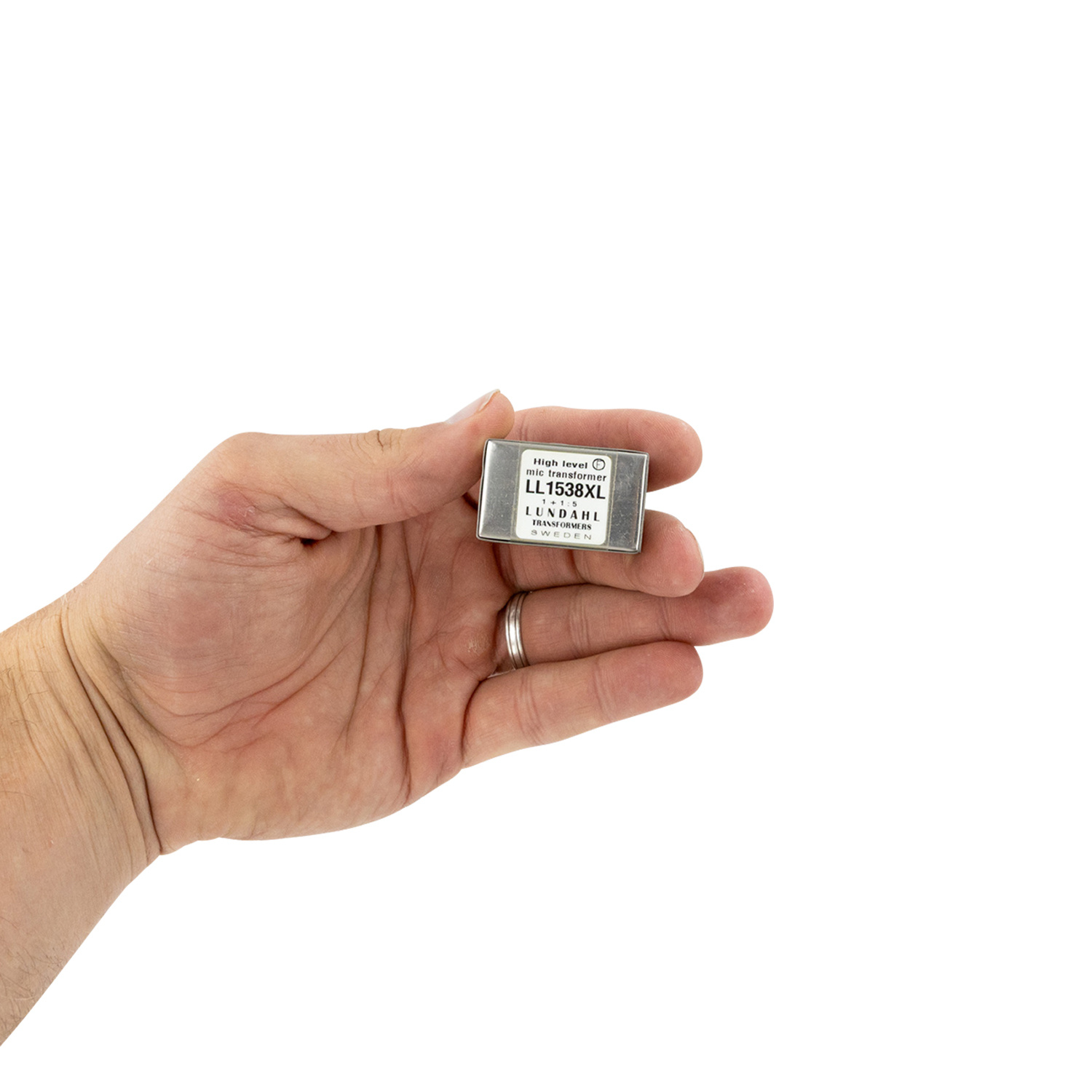

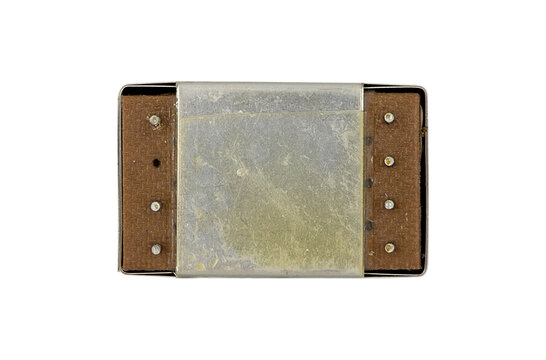

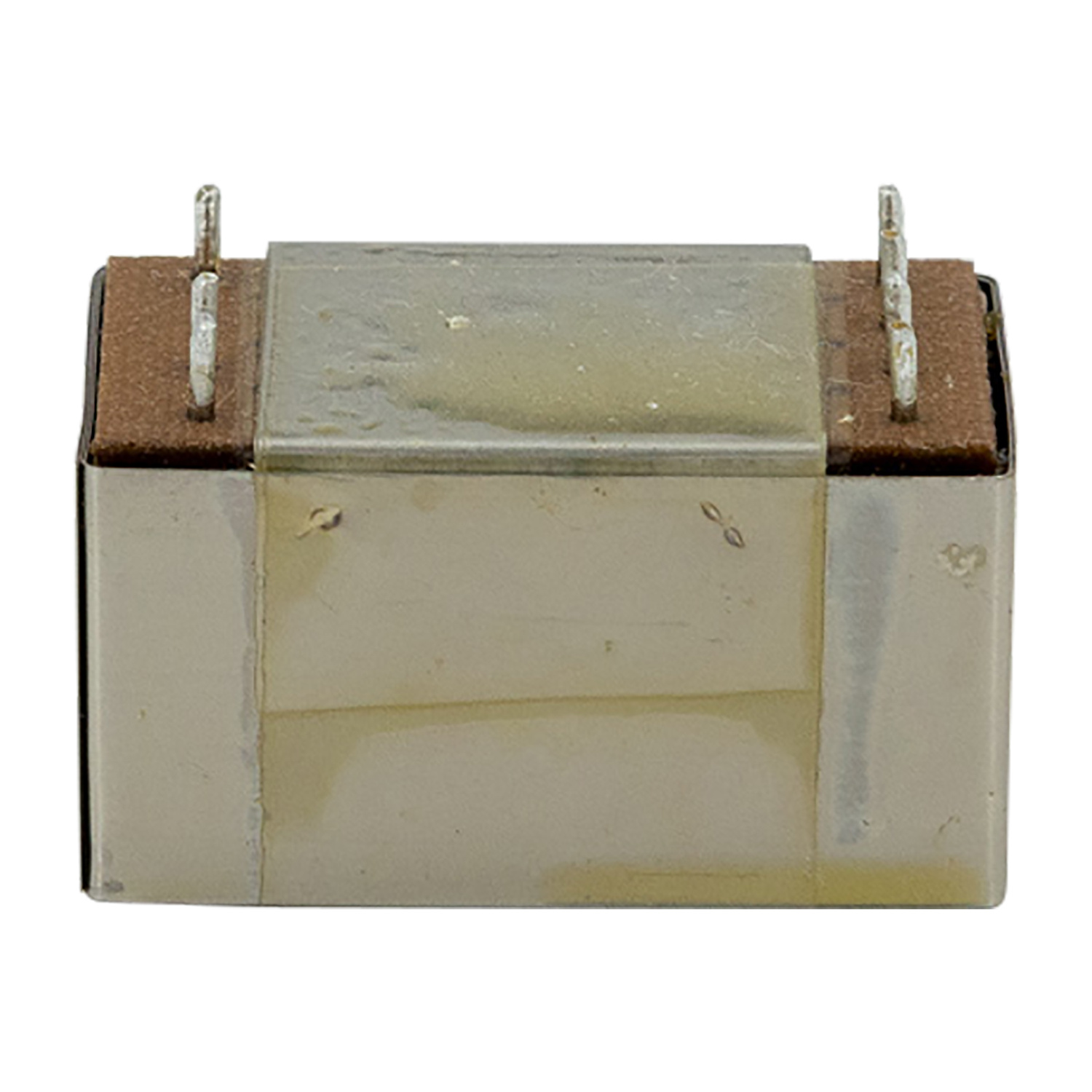

Für die praktische Integration in Leiterplatten misst der LL1538XL 38 x 24 x 20,5 mm über der Leiterplatte und wiegt 65 g. Der Pinabstand beträgt 5,08 mm, der Reihenabstand 27,94 mm und der empfohlene Lochdurchmesser der Leiterplatte 1,5 mm. Jede Primärwicklung hat einen Gleichstromwiderstand von 61 Ohm, jede Sekundärwicklung einen Gleichstromwiderstand von 975 Ohm.
