Der Lundahl LL1538 ist ein leistungsstarker Mikrofoneingangstransformator mit Mu-Metall-Kern, elektrostatischer Abschirmung und einem 1 + 1 : 5 Windungsverhältnis für anspruchsvolle Mikrofonvorverstärker-Eingangsstufen.

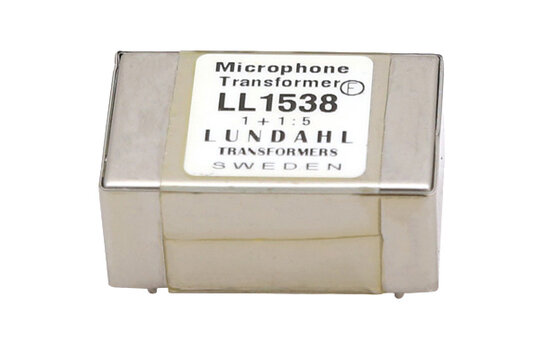

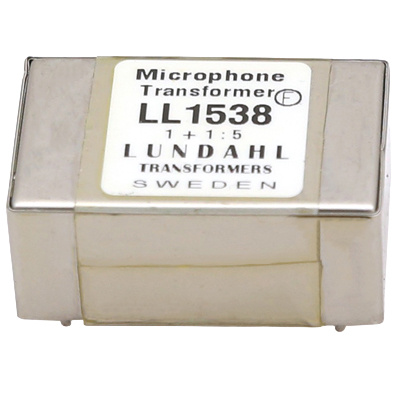

Lundahl LL1538 1 + 1 : 5 Mikrofoneingangstransformator
Der Lundahl LL1538 ist als präzise Audiokomponente für symmetrische Mikrofoneingangsstufen konzipiert. Sein hochpermeabler Mu-Metall-Kern und das gekapselte Mu-Metall-Gehäuse bieten magnetische Abschirmung, während die getrennten Primär- und Sekundärwicklungen mit elektrostatischen Schilden für eine saubere Signalübertragung sorgen.
Der Transformator verwendet zwei Dreifachspulen, eine Wicklungsstruktur, die die Streuinduktivität sehr gering hält. Dies ermöglicht einen breiten Frequenzbereich von 10 Hz bis 100 kHz innerhalb von ±0,3 dB bei Verwendung mit einer 200 Ω Quelle und ohne Abschluss. Der Selbstresonanzpunkt liegt über 120 kHz und für die beste Rechteckimpulswiedergabe in der 1:5 Verbindung ist kein Abschluss erforderlich.
Wichtige elektrische Messwerte umfassen einen Gleichstromwiderstand von 44 Ω für jede Primärwicklung und 880 Ω für jede Sekundärwicklung. Bei parallel geschalteten Primärwicklungen und einer Quellimpedanz von 200 Ω beträgt die Verzerrung 0,2 % bei 0 dBU Primärpegel bei 50 Hz und 1 % bei +10 dBU Primärpegel bei 50 Hz.
Der LL1538 ist für die Leiterplattenmontage mit einem Pinabstand von 5,08 mm, einem Reihenabstand von 27,94 mm und einem empfohlenen Lochdurchmesser von 1,5 mm ausgelegt. Das kompakte Gehäuse misst 38 x 24 x 17 mm über der Leiterplatte und wiegt 46 g. Die Isolierung ist mit 4 kV zwischen den Wicklungen und 2 kV zwischen Wicklungen und Abschirmung bewertet.
