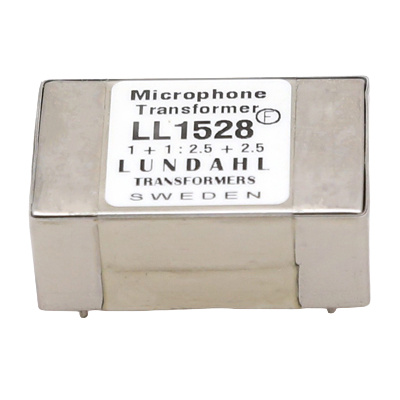

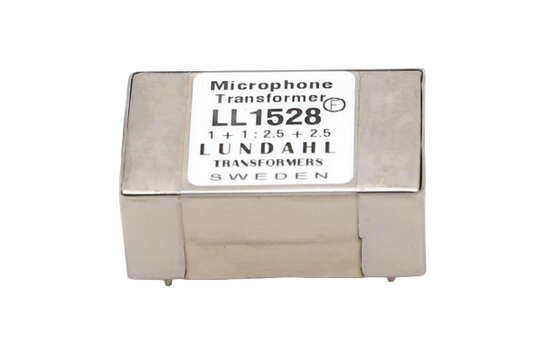

      LL1528 Microphone Input Transformer

      Lundahl LL1528 Microphone Input Transformer

      €79,95

      Nicht auf Lager

      Zum Warenkorb hinzufügen

      Lundahl LL1528 Microphone Input Transformer

      0 klantbeoordelingen
      0 von 5
      0 klantbeoordelingen
      5 Sterne
      0%
      4 Sterne
      0%
      3 Sterne
      0%
      2 Sterne
      0%
      1 Stern
      0%
      Alle Bewertungen anzeigen
      Marke: Lundahl
      Zeige alle Transformatorspule
      Neu
      LL1528 Microphone Input Transformer
      66,07 €79,95 € Nicht auf Lager
      +-
      Zum Warenkorb hinzufügen

      Buy now, pay later

      • Wir versenden nach
      • Bald wieder auf Lager
      • Mindestens zwei Jahre Garantie
      • 45 Tage Widerrufsrecht
      • Kundenbewertung:
      Angebot anfordern
      Haben Sie eine Frage zu diesem Produkt?

      Haben Sie eine Frage zu diesem Produkt?

      Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

      LL1528 Microphone Input Transformer

      Produktbeschreibung Lundahl LL1528 Microphone Input Transformer

      Der Lundahl LL1528 ist ein Mikrofoneingangstransformator mit einem hochpermeablen Mu-Metall-Kern, elektrostatischer Abschirmung und einem kompakten Leiterplatten-Montageformat für hochwertige symmetrische Audio-Eingangsstufen.



      Highlights des Lundahl LL1528

      • Mikrofoneingangstransformator mit 1 + 1 : 2,5 + 2,5 Windungsverhältnis
      • Zwei-Spulen-Konstruktion mit primären und sekundären Abschnitten, getrennt durch eine elektrostatische Abschirmung
      • Hochpermeabler Mu-Metall-Kern in einem Mu-Metall-Gehäuse
      • Frequenzgang von 10 Hz bis 40 kHz innerhalb von ±0,3 dB bei spezifizierter Belastung
      • Isolationsbewertung: 4 kV zwischen Wicklungen und 2 kV zwischen Wicklungen und Abschirmung



      Produktdetails Lundahl LL1528

      Lundahl LL1528 Mikrofoneingangstransformator



      Der Lundahl LL1528 wurde als präziser Mikrofoneingangstransformator für Audio-Eingangsschaltungen entwickelt. Die interne Struktur verwendet zwei Spulen, jeweils mit einem primären und einem sekundären Abschnitt, getrennt durch eine elektrostatische Abschirmung, um eine saubere Signalübertragung in empfindlichen Audioanwendungen mit niedrigem Pegel zu gewährleisten.



      Als kompaktes Audiokomponente ist der LL1528 um einen hochpermeablen Mu-Metall-Kern aufgebaut und in einem Mu-Metall-Gehäuse untergebracht. Der Transformator misst 38 x 24 x 17 mm über der Leiterplatte und wiegt 46 g, was ihn ideal für den Einsatz in auf Leiterplatten montierten Mikrofonvorverstärkern und Eingangsstufen macht.



      Der LL1528 bietet ein Windungsverhältnis von 1 + 1 : 2,5 + 2,5 mit Anschlussmöglichkeiten für 1:2,5 und 1:5. Bei parallel geschalteten Primärwicklungen und einer Quellimpedanz von 200 Ohm beträgt die Verzerrung 0,2 % bei +0 dBU Primärpegel bei 50 Hz und 1 % bei +10 dBU Primärpegel bei 50 Hz.



      Wichtige elektrische Messwerte umfassen 42 Ohm Gleichstromwiderstand pro Primärwicklung, 450 Ohm Gleichstromwiderstand pro Sekundärwicklung und einen Eigenresonanzpunkt über 80 kHz. Für die beste Rechteckantwort bei 1:5-Schaltung mit einer Quellimpedanz von 200 Ohm beträgt die optimale Last 9 kOhm in Serie mit 3 nF.

      Mehr anzeigen

      Eigenschaften

      Artikelnummer:
      LL1528
      EAN
      9506886858366
