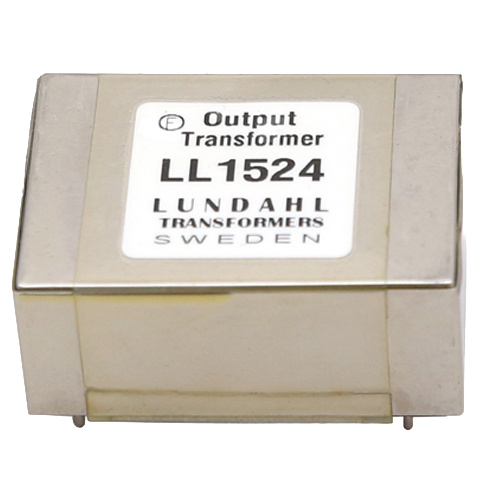

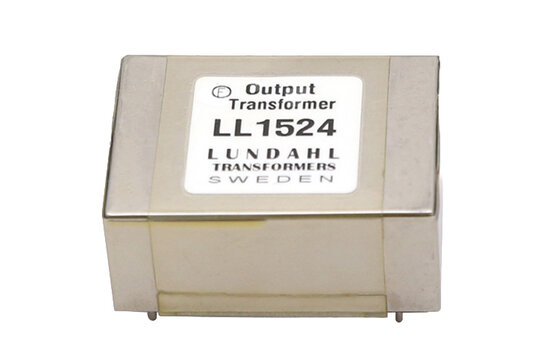

Name: Lundahl LL1524 Line Output Transformer for Tube Amplifiers
Brand: Lundahl
SKU: LL1524
Price: 74.95 EUR
Availability: BackOrder

Neu

LL1524 Line Output Transformer for Tube Amplifiers

61,94 €74,95 € Nicht auf Lager

Backorder

Wir versenden nach
Bald wieder auf Lager
Mindestens zwei Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Lundahl LL1524 Line Output Transformer

Der Lundahl LL1524 ist ein kompakter Line-Ausgangstransformator für symmetrische Ansteuerung, basierend auf einem 5-Sektionen-Audio-C-Kern-Design mit Mu-Metall-Gehäuse für exzellente Hochfrequenzleistung und starke Isolation.

Highlights des Lundahl LL1524

5-Sektionen-Ausgangstransformator mit sehr geringer Streuinduktivität
1 + 1 : 1 + 1 Windungsverhältnis für symmetrische Anwendungen
Frequenzgang von 5 Hz bis 100 kHz, ±0,5 dB bei 600 Ω Last
Mu-Metall-Gehäuse und Audio-C-Kern-Konstruktion

Produktdetails Lundahl LL1524

Lundahl LL1524 Line-Ausgangstransformator für symmetrische Ansteuerung 1 + 1 : 1 + 1

Der Lundahl LL1524 ist für symmetrische Line-Ausgangsstufen konzipiert, bei denen geringe Streuinduktivität und eine große Bandbreite erforderlich sind. Die 5-Sektionen-Wicklungsstruktur sorgt für hervorragende Hochfrequenzeigenschaften und macht ihn ideal für anspruchsvolle Audiokomponenten und Röhrenverstärker-Ausgangsschaltungen.

Die Leistung ist über das gesamte Audioband und darüber hinaus stark, mit einem Frequenzgang von 5 Hz bis 100 kHz innerhalb von ±0,5 dB bei Verwendung mit einer 0 Ω Quelle und 600 Ω Last. Mit den Sekundärwicklungen in Serie und einer 600 Ω Last verarbeitet der Transformator bis zu +24 dBU bei 30 Hz, bevor Sättigung auftritt, während der Verlust im Mittelband nur 0,5 dB beträgt.

Der LL1524 eignet sich besonders gut für gemischte Rückkopplungsansteuerungen, mit einer optimalen Quellimpedanz von -14 Ω. In einer gemischten Rückkopplungskonfiguration bleibt die Verzerrung bei 20 dBU und 30 Hz in 600 Ω unter 0,04 %, was Entwicklern hochwertiger Verstärker eine präzise Transformatoroption für symmetrische Ausgangsstufen bietet.

Der Transformator misst 48 x 34 x 22 mm über der Leiterplatte und wiegt 125 g. Er verwendet einen Pinabstand von 5,08 mm mit einem Reihenabstand von 35,56 mm, und der empfohlene Leiterplattendurchmesser beträgt 1,5 mm. Die Isolation zwischen Primär- und Sekundärseite beträgt 4 kV, mit 2 kV Isolation zwischen Wicklungen und Kern.
