Der Lundahl LL1517 ist ein Line-Ausgangsübertrager für Röhrenverstärker, entwickelt für symmetrischen oder unsymmetrischen Betrieb mit exzellenter Bandbreite, hoher Ausgangsbalance und robuster Isolation.

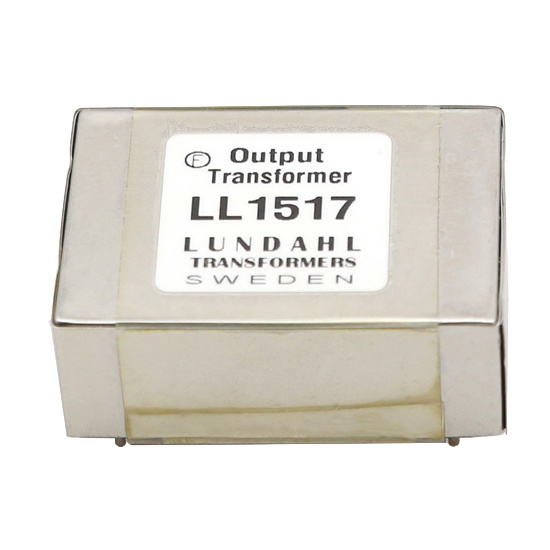

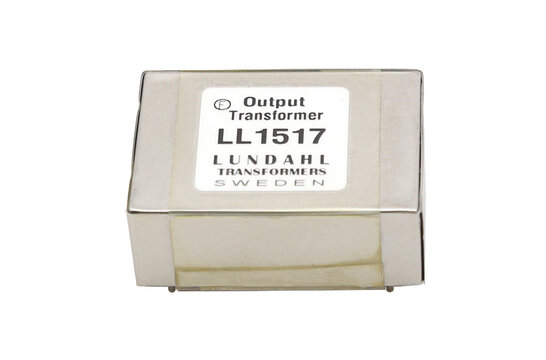

Lundahl LL1517 Line-Ausgangsübertrager für Röhrenverstärker
Der Lundahl LL1517 ist als Audio-Ausgangsübertrager für RöhrenVerstärker konzipiert und unterstützt sowohl symmetrische als auch unsymmetrische Ansteuerungen. Die 1 + 1 : 1 + 1 Wicklungsanordnung macht ihn ideal für Line-Ausgangsstufen, bei denen flexible Anschlussmöglichkeiten für Primär- und Sekundärseite benötigt werden.
Im Inneren verwendet der Übertrager zwei Dreifachspulen, wobei Primär- und Sekundärwicklungen durch elektrostatische Abschirmungen getrennt sind. Diese Konstruktion wird mit Lundahls eigenem Audio-C-Kern und einem Mu-Metall-Gehäuse kombiniert, wodurch diese Audiokomponente eine präzise kontrollierte magnetische und Abschirmstruktur für anspruchsvolle Audiokreise erhält.
Der LL1517 bietet einen weiten Frequenzgang von 10 Hz bis 80 kHz innerhalb von ±0,3 dB bei Verwendung mit einer 10 Ω Quelle und 600 Ω Last. Mit den Sekundärwicklungen in Serie und einer 600 Ω Last erreicht er einen maximalen Ausgangspegel von +24 dBU bei 30 Hz vor Sättigung. In einer gemischten Rückkopplungsschaltung liegt die Verzerrung unter 0,03 % bei 20 dBU und 30 Hz.
Praktische Spezifikationen umfassen Maße von 47 x 34 x 18 mm oberhalb der Leiterplatte, 5,08 mm Pin-Abstand, 35,56 mm Reihenabstand und ein Gewicht von 105 g. Der empfohlene Leiterplattenlochdurchmesser beträgt 1,5 mm. Die Isolation zwischen Primär- und Sekundärseite ist mit 4 kV bewertet, mit 2 kV Isolation zwischen Wicklungen und Kern.
