Name: Hypex UcD102 Evaluation Board
Brand: Hypex
SKU: UcD102 Evaluation board
Price: 18.95 EUR
Availability: BackOrder

15,66 €18,95 € Nicht auf Lager

Backorder

Wir versenden nach
Bald wieder auf Lager
Fünf Jahre Garantie
45 Tage Widerrufsrecht

Kundenbewertung:

Vergleichen

Angebot anfordern

Haben Sie eine Frage zu diesem Produkt?

Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

Produktbeschreibung Hypex UcD102 Evaluation Board

Das Hypex UcD102 Evaluation Board erleichtert das Anschließen und Testen des UcD102-Verstärkermoduls durch FASTON-Anschlüsse, 4-polige Molex Micro-fit Audioeingänge und Kompatibilität mit Hypex NCore-Signalkabeln.

Highlights des Hypex UcD102

Entwickelt für eine einfache Evaluierung des UcD102-Moduls
On-Board Amp Enable-Schalter zum Ein- und Ausschalten des Verstärkers
Kompatibel mit Hypex NCore-Signalkabel
4-polige Molex Micro-fit 3.0 Serie Anschlüsse für Audioeingangssignale
FASTON-Anschlüsse für Versorgung, Lautsprecherausgänge, Masse und DC-Fehlerausgang
Exklusiv erhältlich bei SoundImports als einziger europäischer Händler

Produktdetails Hypex UcD102

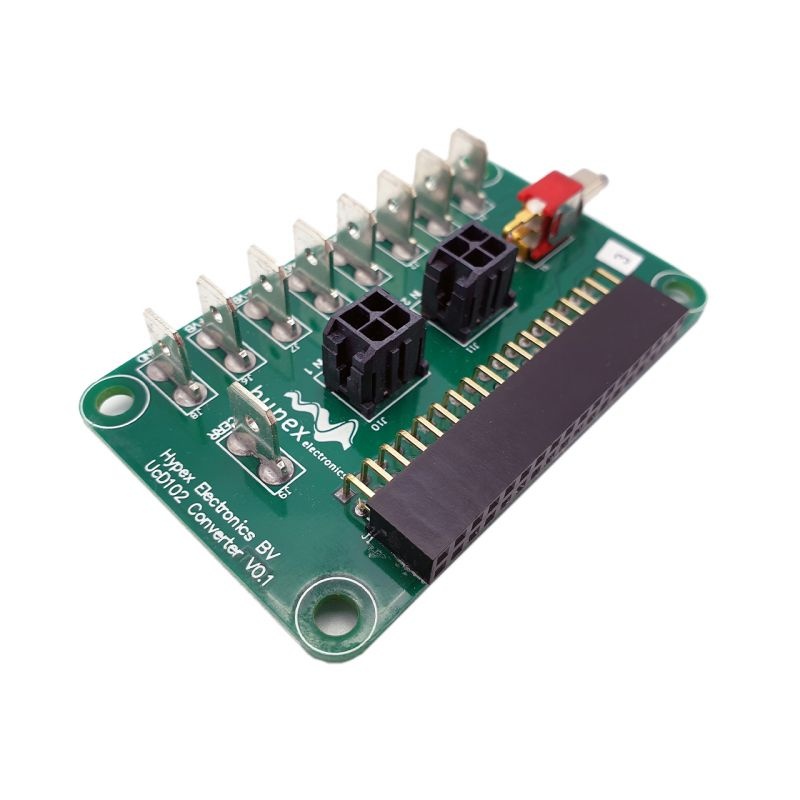

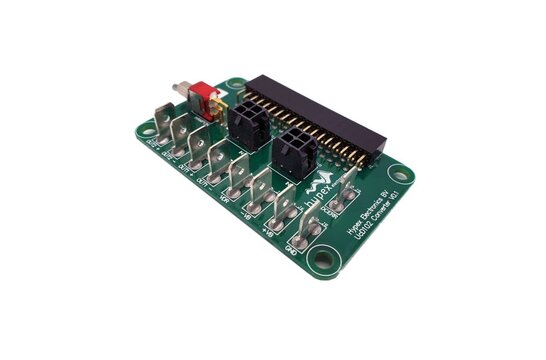

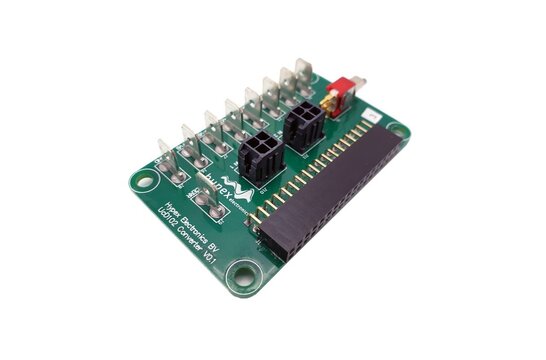

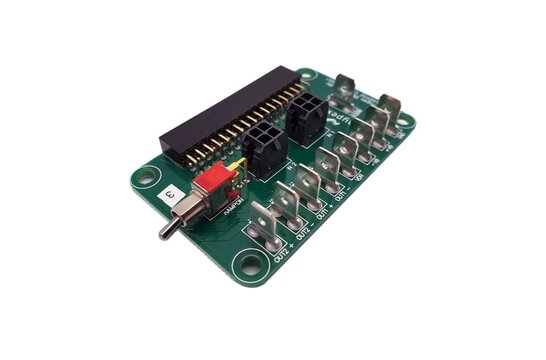

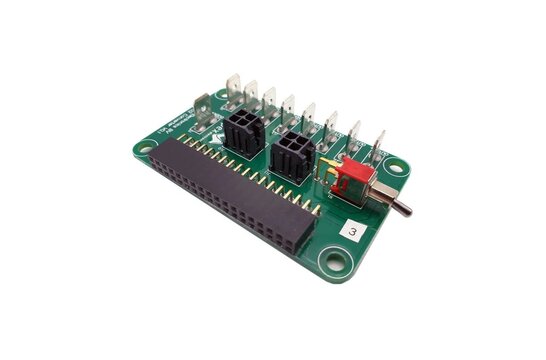

Hypex UcD102 Evaluation Board für UcD102 OEM-Verstärkermodul

Das Hypex UcD102 Evaluation Board ist eine Konverterplatine, die für schnelle und praktische Tests des UcD102 entwickelt wurde. Sie bietet Anwendern und Entwicklern eine unkomplizierte Möglichkeit, das Modul einzurichten, ohne zunächst eine eigene Schnittstelle bauen zu müssen, und ist somit ein nützliches Werkzeug für die Arbeit mit Class-D Verstärkermodulen.

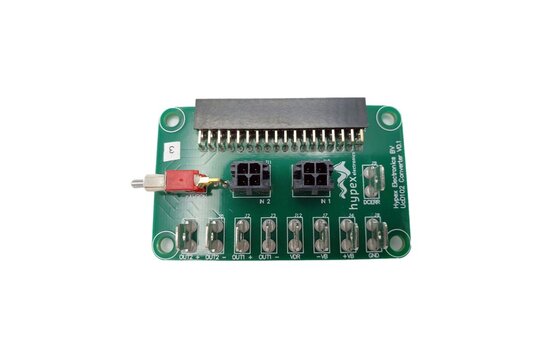

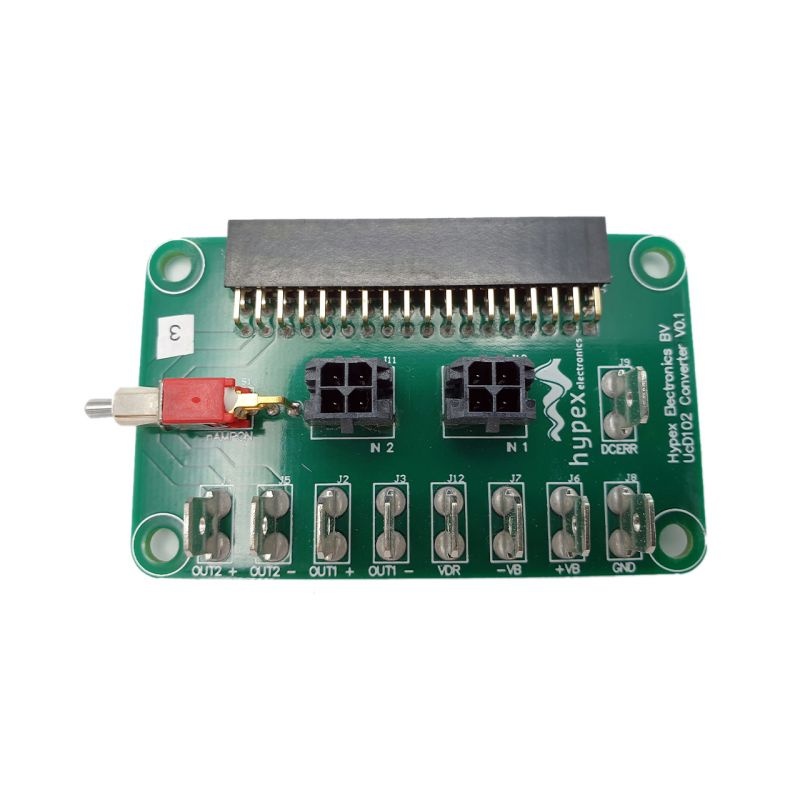

Der Audioeingang erfolgt über 2x2-polige Molex Micro-fit 3.0 Buchsen für Kanal 1 und Kanal 2. Jeder Eingang bietet nichtinvertierende und invertierende Audioeingangspins, eine Masseverbindung und einen ungenutzten Pin und unterstützt so das differentielle Eingangsdesign des UcD102 OEM.

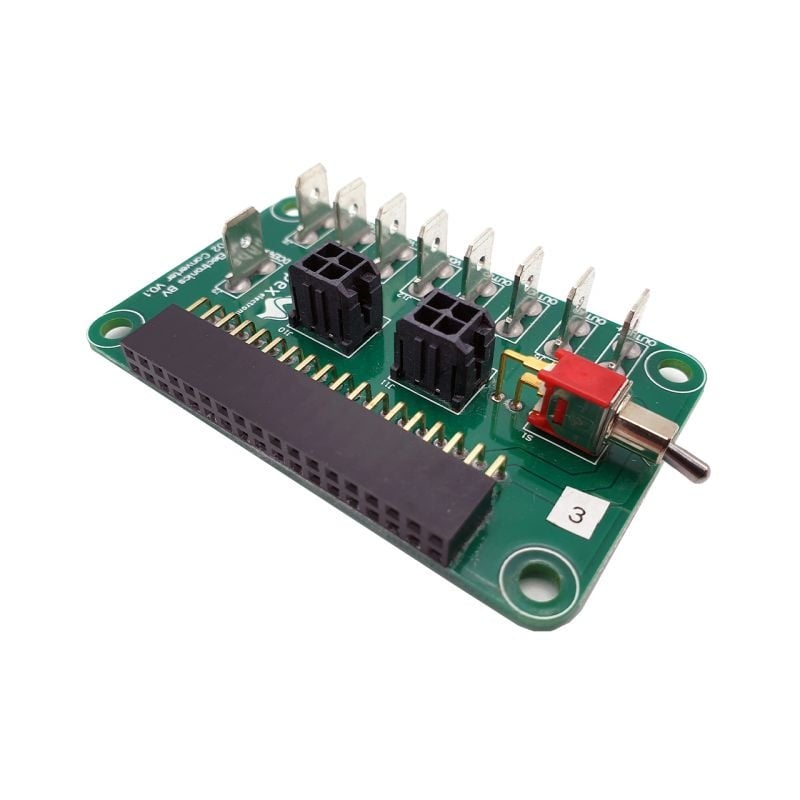

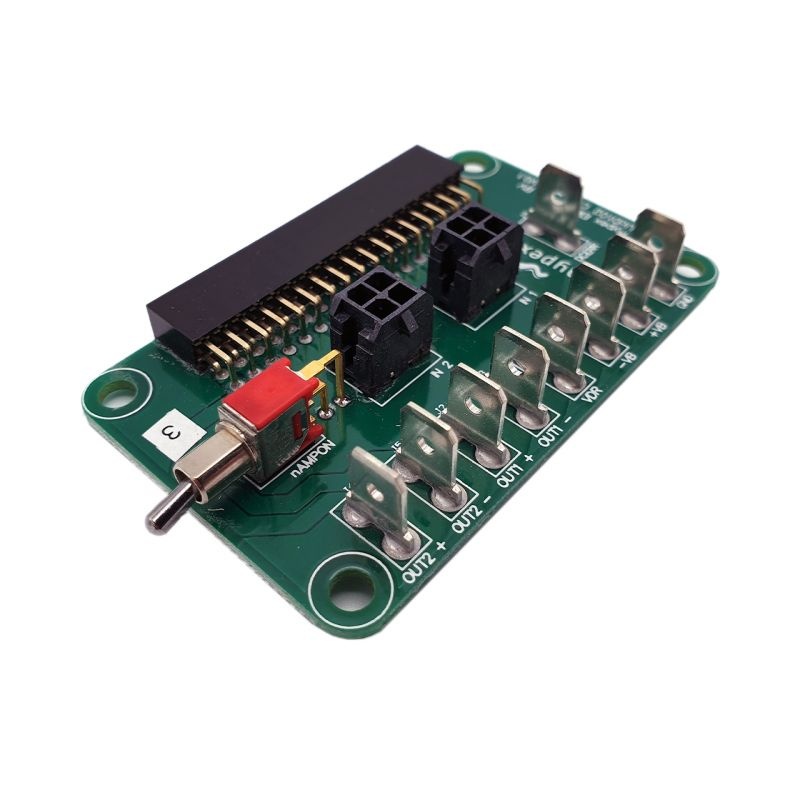

Die Platine verfügt über einen Amp Enable-Schalter, der den nAMPON-Eingang steuert, sodass Sie das angeschlossene Verstärkermodul direkt von der Platine aus ein- oder ausschalten können. Dies erleichtert die Bedienung des Testaufbaus auf dem Prüfstand und ist besonders praktisch beim Vergleichen von Systemkonfigurationen oder beim Validieren der Signalverdrahtung.

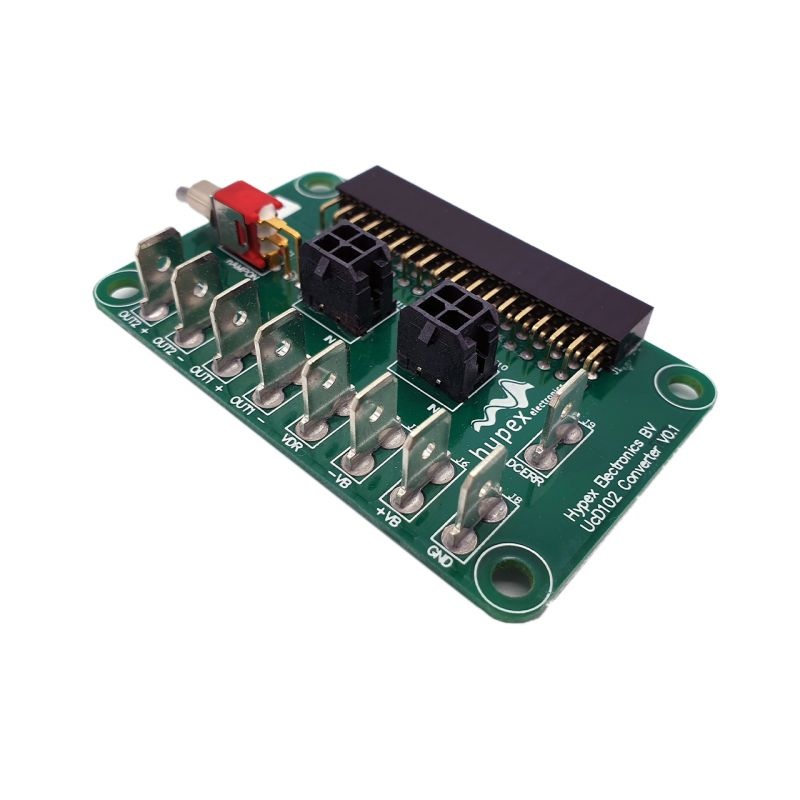

Für Stromversorgung und Ausgangsverdrahtung bietet die Platine 6,35 mm x 0,81 mm Messing-FASTON-Anschlüsse für Lautsprecherausgänge, positive und negative Stromversorgung, Masse und DC-Fehlerausgang. Die Kombination aus FASTON-Konnektivität und NCore-Signalkabel-Kompatibilität macht sie zu einer praktischen Ergänzung für Verstärkerzubehör bei UcD102 OEM-Tests und Integrationsarbeiten.
