Das Hypex MP Evaluation Board ist eine Breakout-Leiterplatte, die entwickelt wurde, um die Evaluierung von netzbetriebenen NCxxxMP NCORE-Modulen und die optionale NC100HF-Integration zu vereinfachen, mit zugänglichen Steuerungs-I/Os, Spannungsversorgungen, Testpunkten und mitgelieferten Schnittstellenkabeln.

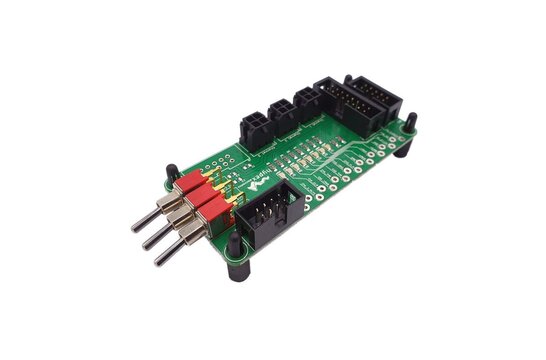

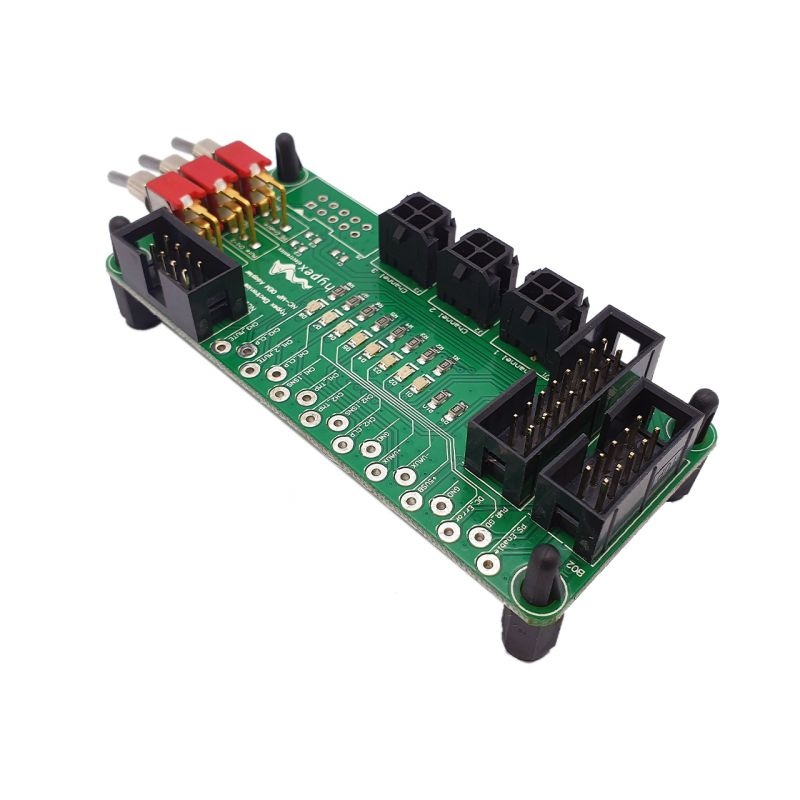

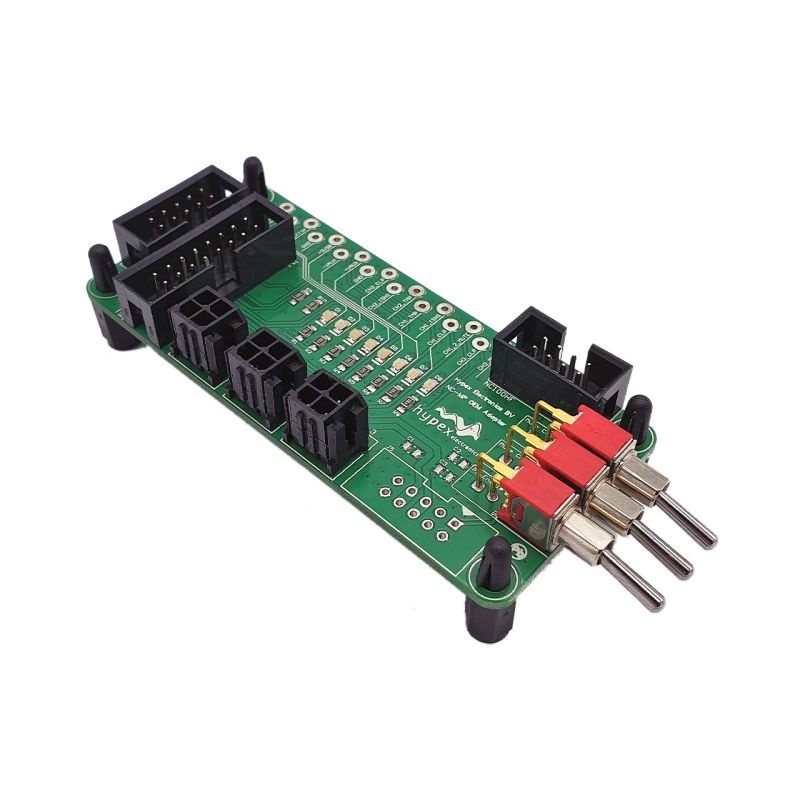

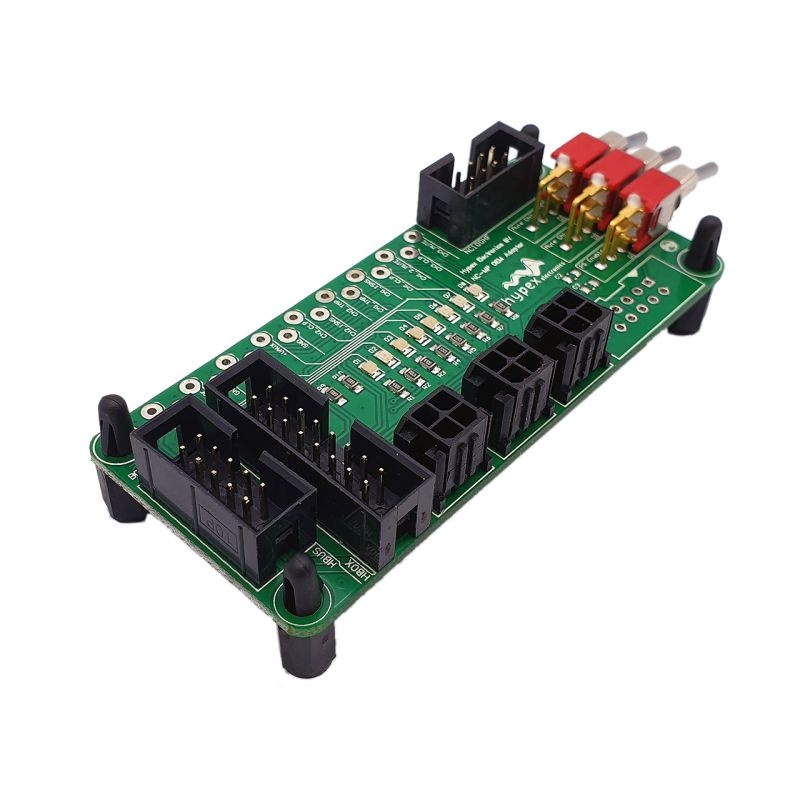

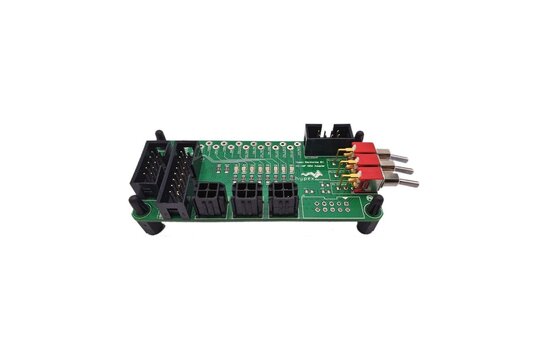

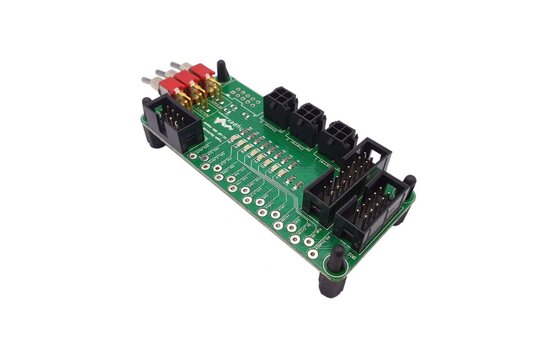

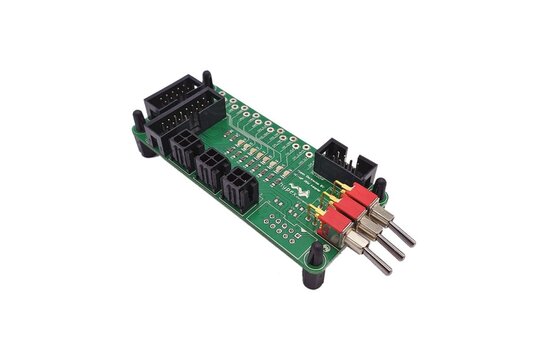

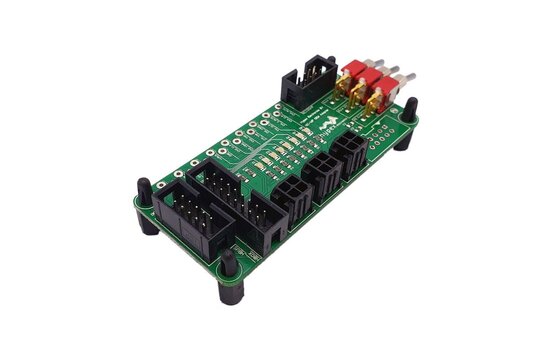

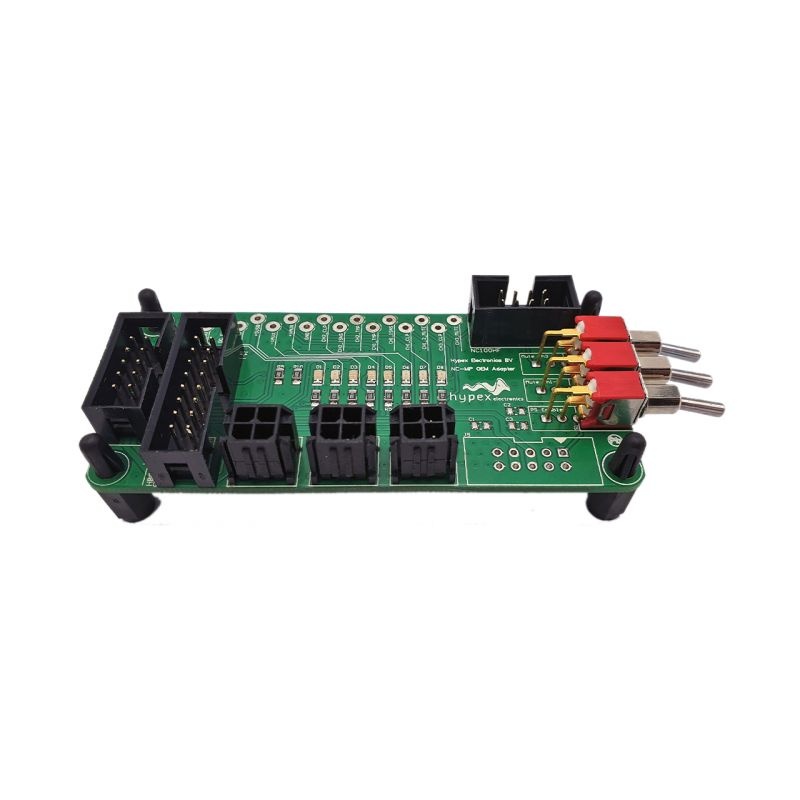

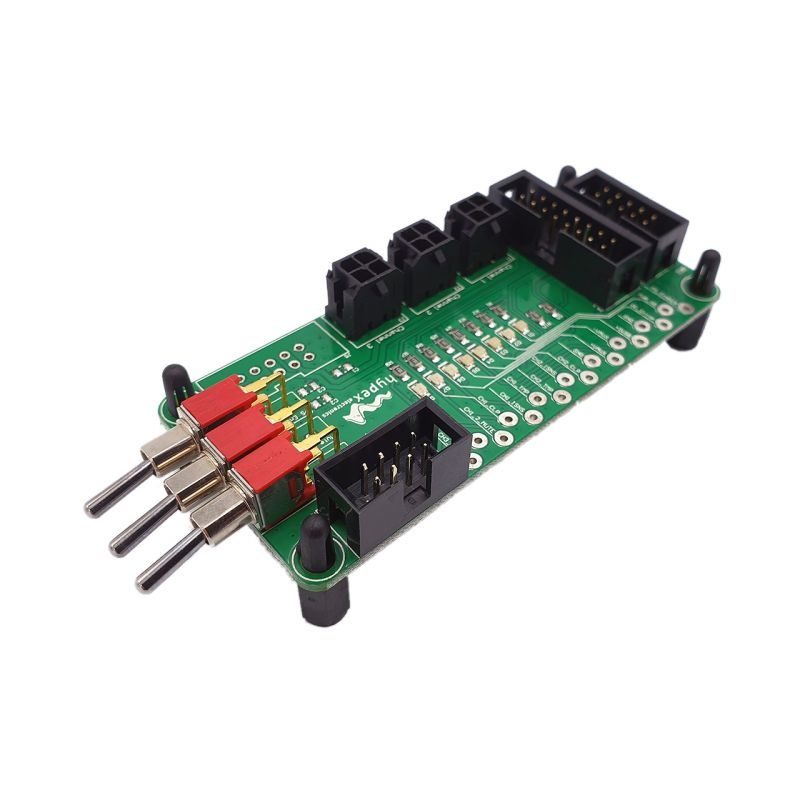

Hypex MP Evaluation Board NCxxxMP Serie Evaluierungsplatine
Das Hypex MP Evaluation Board wurde für eine schnelle und praktische Evaluierung der netzbetriebenen NCxxxMP NCORE Verstärkermodule entwickelt. Es bietet eine Breakout-Leiterplatte mit einfachem Zugang zu den erforderlichen Steuerungs-I/Os und Versorgungsanschlüssen, was sie während der Prototypenentwicklung, Labortests und Systementwicklung nützlich macht.
Für eine flexible Integration verfügt das Board über H-Box- und H-Bus-Anschlüsse für NCxxxMP-Module sowie einen Halb-H-Box-Anschluss für den NC100HF. Der NC100HF kann mit dem mitgelieferten Schnittstellenkabel angeschlossen werden, während drei Molex Micro-Fit 3.0 Audioeingangsstecker einen unkomplizierten Zugang zu den Signaleingängen bieten.
Das Board ist mit Testpunkten für die Evaluierung und elektrische Messungen ausgestattet, einschließlich Zugang zu Versorgungen und Steuersignalen wie PS Enable, Standby-Spannung, Hilfsspannungen und Masse. Zusätzliche Messpunkte sind kompatibel mit Farnell 1702010 oder 1702006 Testpins oder gleichwertigen 1-mm-Pad-Durchmesser-Prüfspitzen.
Alle notwendigen Schnittstellenkabel sind enthalten, darunter JST-, Hypex-Bus-, Hypex-Box-, Halb-Box-, Lautsprecher-, Signal- und Netzanschlusskabel. Die Signal-, Lautsprecher- und Netzkabel sind offen, sodass Sie sie nach Bedarf für Ihre eigene Einrichtung konfektionieren können. Das Board wird außerdem mit 10 mm Nylon-Abstandshaltern zur Montage mit M3-Schrauben geliefert und ist damit eine praktische Wahl unter den Verstärkerzubehör für die NCxxxMP-Evaluierung.
