    Dayton Audio KABD-4100 4 x 100 W All-in-One-Verstärkerplatine

    99,13 €119,95 € 10+ Auf Lager: Lieferzeit 1-3 Werktage
    Bulk discount Genießen Sie diese tollen Rabattangebote
    • -5% Bestellung 4 für nur € 113,95 pro stück
    • Kostenloser Versand ab 149 € (DE & A)
    • Versicherter Versand am selben Tag
    • Hausinterner technischer Support
    • 45 Tage Widerrufsrecht
    Haben Sie eine Frage zu diesem Produkt?

    Haben Sie eine Frage zu diesem Produkt?

    Unser Mitarbeiter hilft Ihnen gerne, das richtige Produkt zu finden

    Produktbeschreibung

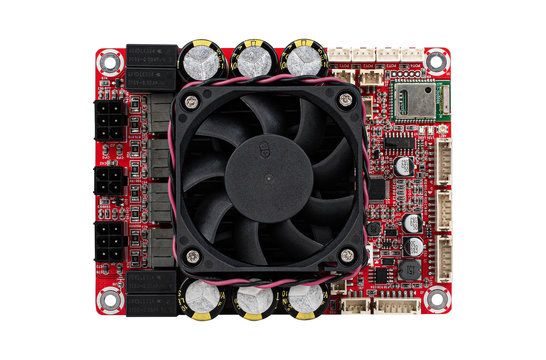

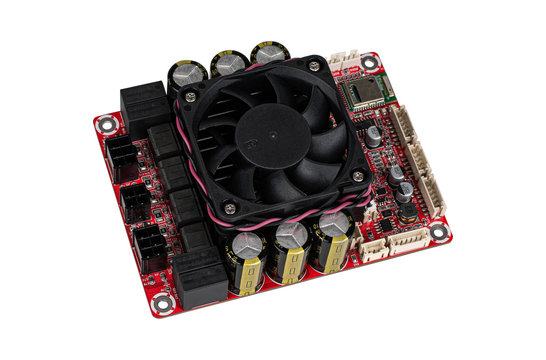

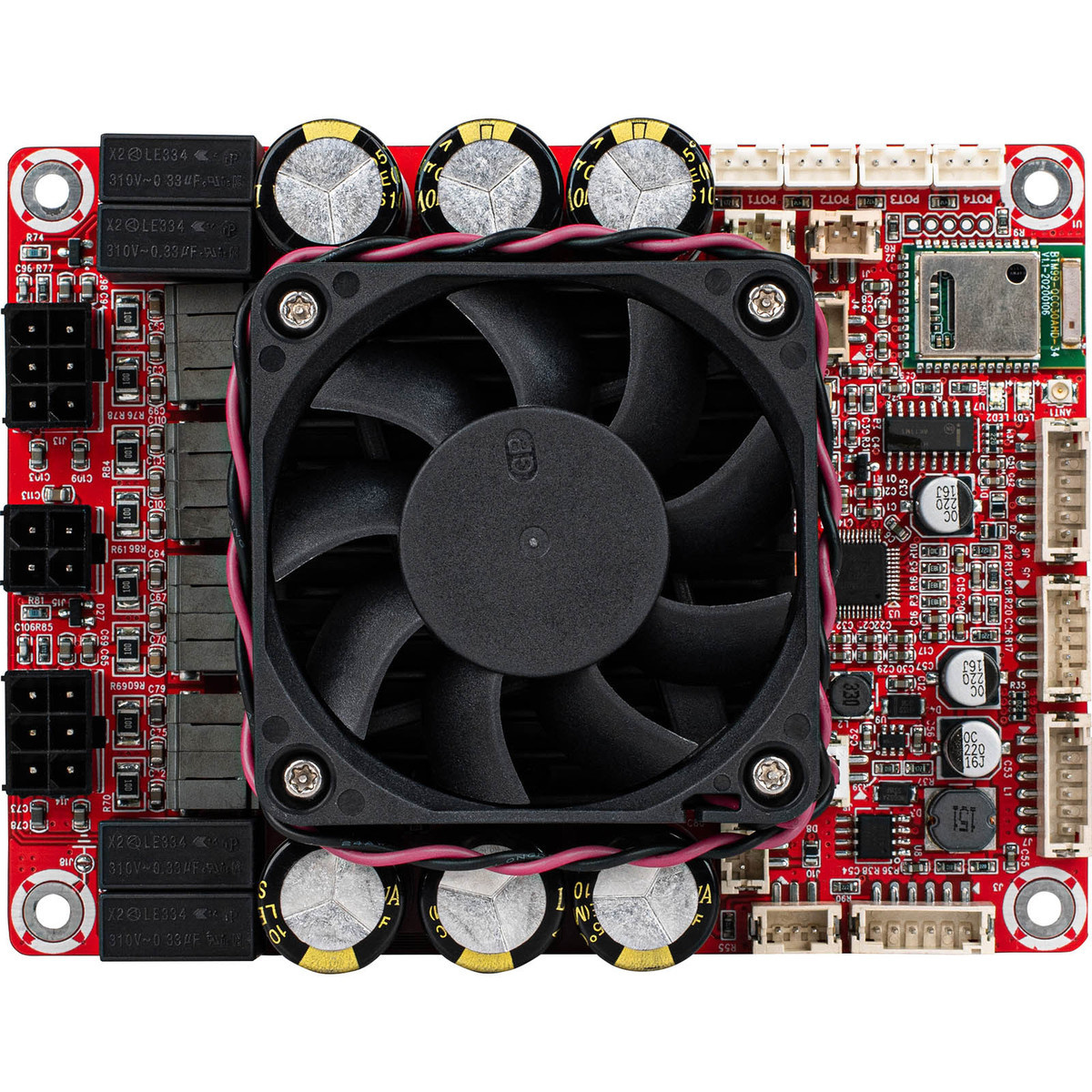

    Dayton Audio KABD-4100 kombiniert eine 4 x 100W Verstärkerplatine, Bluetooth 5.0 und einen digitalen Signalprozessor ADAU1701 in einer Verstärkerplatine. Dies ermöglicht es Ihnen, den Klang Ihres nächsten DIY-Audioprojekts mit der SigmaStudio Software und dem Dayton Audio ICP1 oder KPX Bluetooth Programmer anzupassen.


    Highlights

    • Das All-in-One-Board-Design reduziert den Platzbedarf für Audio-DIY-Projekte
    • Kabelbäume ermöglichen eine schnelle und einfache Installation ohne Löten - einschließlich
    • Stromversorgung, Bluetooth-Reset-Taste und zwei Lautsprecherkabelsätzen
    • Getrennte Anschlüsse für Batteriebetrieb oder direkten DC-Eingang von 12 bis 39 V Stromquelle
    • Programmierung mit SigmaStudio Software und Dayton Audio ICP1 oder KPX Boards (separat erhältlich)
    • Effiziente 4 x 100 W Leistung von den beiden TDA749x Chipsätzen liefern ein sauberes, leistungsstarkes
    • Signal für die Erstellung von bis zu 4-Kanal-Audioprojekten
    • Durch die Kaskadierungsoption können Sie bis zu 8 Kanäle für Ihr Audioprojekt erstellen


    Produkt Details

    Dayton Audio KABD-4100 4 x 100W All-in-One-Verstärkerplatine mit DSP und Bluetooth 5.0 aptX HD



    Nutzen Sie die Vorteile von Bluetooth 5.0 und einem leistungsstarken DSP, um individuell anpassbare Audioprojekte mit der Möglichkeit des drahtlosen Streamings zu erstellen. Das Dayton Audio KABD-4100 kombiniert eine 4 x100 Verstärkerplatine, Bluetooth 5.0 und einen digitalen Signalprozessor ADAU1701 in einem Verstärkerboard. Das Vier-Kanal-Board bietet die Möglichkeit, Ihr Projekt auf bisher nicht gekannte Weise zu erweitern. Durch Kaskadierung des Boards können Sie bis zu 8 Audiokanäle erzeugen. Das Design des KAB-4100 ermöglicht es Ihnen, den Klang Ihres nächsten DIY-Audioprojekts mit der SigmaStudio Software und dem Dayton Audio KPX oder ICP1 Bluetooth Programmer anzupassen.


    Was ist neu?

    • Bluetooth 5.0 mit aptX HD für hochqualitatives Streaming mit großer Reichweite
    • Optimiert für geringen Stromverbrauch für batteriebetriebene Projekte
    • Externe Potentiometeranschlüsse ermöglichen die einfache Integration von Lautstärke, Klangregelung, Filtern und mehr für jedes Projekt



    Weitere enthaltene Merkmale

    • Zuverlässige und energieeffiziente Class-D-Verstärkung
    • Einfachste Plug-and-Play-Konfiguration ohne Löten
    • Integrierter ADAU1701 DSP-Chip für ultimative Signalkontrolle und -anpassung über die kostenlose SigmaStudio-Software
    • DSP-gesteuerter Line-Level-Ausgang zum Anschluss von aktiven Subwoofern oder externen Verstärkern
    • Bluetooth 5.0 oder AUX-Eingang mit Line-Pegel für drahtlose und kabelgebundene Audioverbindungen
    • Kaskadierungsoptionen ermöglichen bis zu 8 Audiokanäle




    Hochwertige Audioleistung

    Das Dayton Audio KABD-4100 DSP Amplifier Board liefert hochwertigen Klang, ohne viel Strom zu verbrauchen. Dies ist auf die hocheffizienten TDA749x Class-D-Verstärkerchips zurückzuführen. Der TDA749x arbeitet mit einem Wirkungsgrad von 89,5 %, wodurch ein großer Kühlkörper überflüssig wird und die Gesamtgröße des Boards reduziert werden kann. Sein hoher Wirkungsgrad ist ein großer Vorteil, wenn er mit Batterien betrieben wird, da er die Spielzeit mit einer einzigen Ladung verlängert. Die extrem niedrige Verzerrung und die knackfreie Leistung machen diese HiFi-Verstärkerplatine zu einem unverzichtbaren Bestandteil jeder hochwertigen Audioanlage.




    Integrierter DSP-Chip

    Im Gegensatz zu anderen Verstärkerboards verfügt das Dayton Audio KABD-4100 über einen integrierten ADAU1701 DSP-Chip. Dank des ADAU1701 DSP-Chips stehen Ihnen nahezu unbegrenzte Möglichkeiten für EQ, Frequenzweichen, Bassverstärkung, Time Alignment und vieles mehr zur Verfügung. Erstellen Sie mühelos fortschrittliche Frequenzweichen ohne Kondensatoren, Induktivitäten oder Vorverstärkerplatinen und erhalten Sie fast sofortige Rückmeldung darüber, wie Ihr Projekt klingt. Die SigmaStudio Software und die Dayton Audio DSPB-ICP1 oder KPX Programmierkarten (separat erhältlich) ermöglichen Ihnen die Einstellung von Audioparametern, um einen Klang in HiFi-Qualität zu erzeugen. Laden Sie SigmaStudio auf Ihren Desktop- oder Laptop-Computer herunter und schließen Sie das kleine ICP1- oder KPX-Board mit einem USB-Kabel (separat erhältlich) an den USB-Port an. Zur schnellen Einstellung des Klangs stehen vier Potentiometer (separat erhältlich) zur Verfügung, die in vier Buchsen auf der Verstärkerplatine KABD-4100 eingesteckt werden.




    Höchste Bluetooth-Qualität

    Der Dayton Audio KABD-4100 verfügt über ein eingebautes Qualcomm Bluetooth 5.0 Modul mit aptX HD. Der Vorteil von Bluetooth 5.0 ist der geringe Stromverbrauch, der die Spielzeit von batteriebetriebenen Geräten verlängert. Die Streaming-Audioqualität kann mit der von CDs mithalten, da der Bluetooth-Chip aptX, aptX HD, aptX LL, SBC und AAC unterstützt. Die hohe Empfangsempfindlichkeit mit einer HF-Leistung von bis zu 9 dBm und -90 dBm sowie die integrierte Antenne gewährleisten eine stabile drahtlose Verbindung bis zu 15 m. Die integrierte Buchse für eine externe Antenne ermöglicht die Montage der KAB-Karte in einem Metallgehäuse mit einer externen Antenne (separat erhältlich). Dieses voll funktionsfähige Modul wurde für Bluetooth-Demonstrationszwecke entwickelt und gebaut und bietet einen schlüsselfertigen Ansatz für die Bluetooth-Zertifizierung von Konsumgütern. Wenn die Karte für Hobby- oder Industriezwecke eingesetzt wird, ist nichts erforderlich, um den vollen Komfort der Kopplung und des Streaming von hochwertigem Bluetooth-Audio zu genießen. Das KABD-4100 ist außerdem CE- und FCC-zertifizierungsfähig.

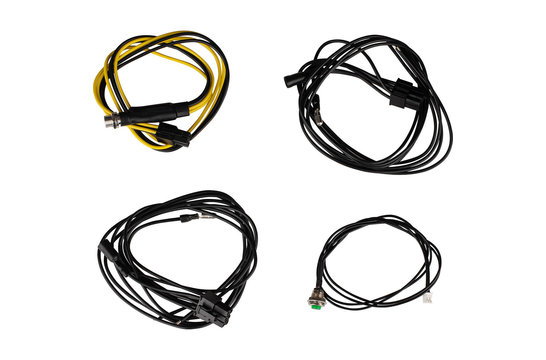

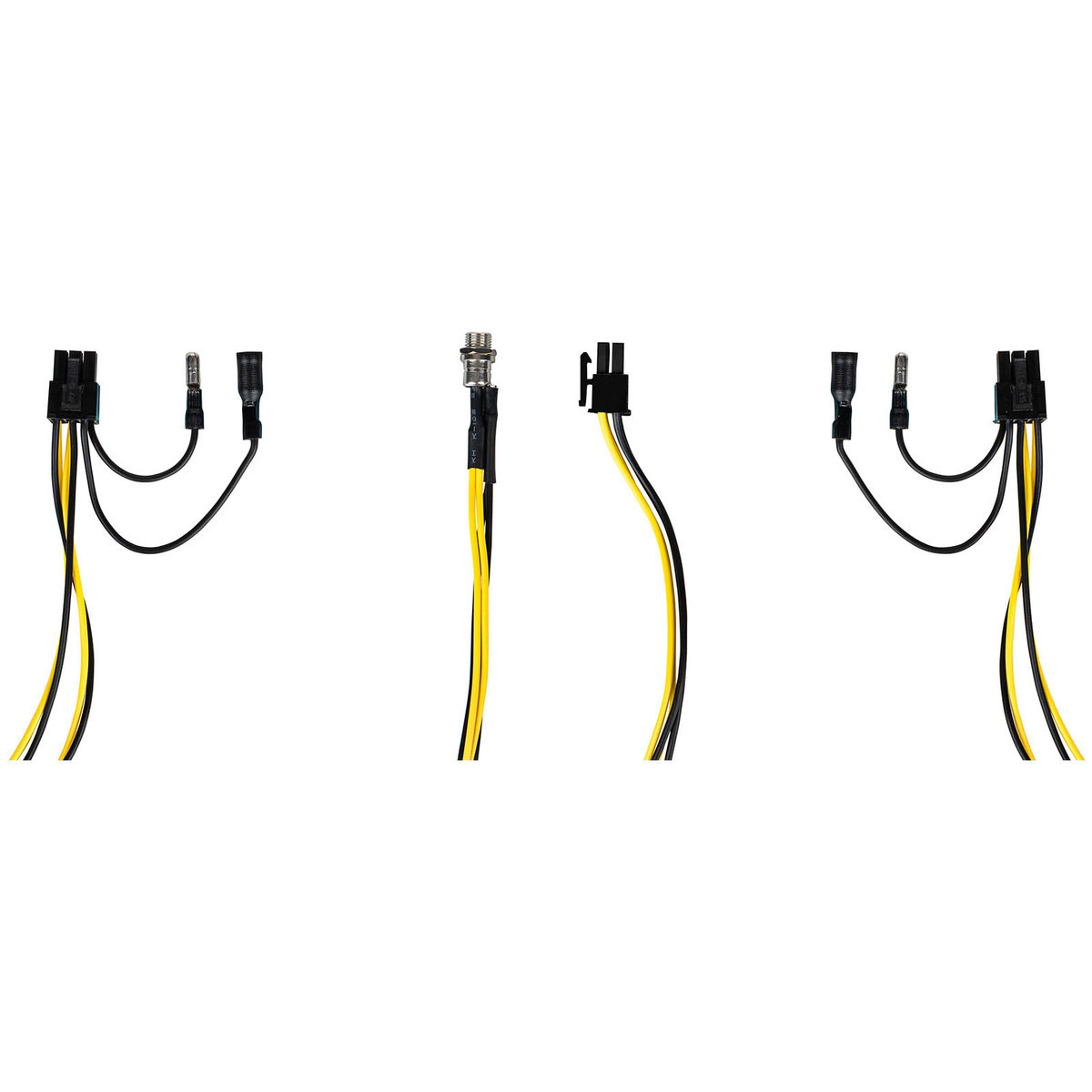

    Im Lieferumfang des KABD-4100 sind vier Kabelbäume enthalten: Einer für die Gleichstromversorgung, eine Bluetooth-Reset-Taste und zwei Sätze Lautsprecherkabel. Für viele Benutzer sind diese Kabel alles, was benötigt wird, um ein Projekt abzuschließen. Da das Board über vier Kanäle verfügt, benötigen Sie die beiden Lautsprecherkabelsätze, um ein 2.1- oder Vierkanal-Audioprojekt zu erstellen. Mit den zusätzlichen Onboard-Anschlüssen sind Kabelbäume (separat erhältlich) erhältlich, um die Installation zu beschleunigen und sichere Verbindungen ohne Löten herzustellen. Dayton Audio bietet außerdem eine Reihe von Zubehörteilen mit robusten Funktionen, die die Installation noch einfacher machen. Erfahren Sie unten mehr über optionales Zubehör.




    Das Hinzufügen von optionalen Potentiometer-Steuerungen war noch nie so einfach

    • Externe Potentiometer lassen sich mit SigmaStudio vollständig anpassen und ermöglichen so die spontane Einstellung von Lautstärkeregelung, Klangregelung, Hoch- und Tiefpassfilter und vielem mehr
    • Legen Sie Grenzen für die maximale Lautstärke fest, um eine versehentliche Überlastung Ihrer Lautsprecher zu verhindern.
    • Sie können sich nicht für einen festen Höhenpegel für Ihren tragbaren Lautsprecher entscheiden? Bringen Sie einen Regler für die Höhen an und passen Sie sie vor Ort an.
    • Sie lieben tagsüber den Bass, möchten ihn aber nachts reduzieren? Fügen Sie einen Bass-Regler hinzu!
    • Stellen Sie variable Hoch-/Tiefpassfilter zur Feinabstimmung Ihres Sounds ein.
    • Die Potentiometerköpfe können auch als Kippschalter oder Druckknöpfe konfiguriert werden, um Presets oder benutzerdefinierte Soundmodi umzuschalten




    SigmaStudio-Integration

    Obwohl Ihr KABD-Verstärker über einen eigenen ADAU1701 DSP-Chip verfügt, ist für die Kommunikation mit Ihrem PC ein USBi-Programmiergerät erforderlich. Dayton Audio bietet zwei kompatible Programmiergeräte an - das DSPB-ICP1 und das KPX. Das Programmiergerät kann als Brücke zwischen Ihrem PC und Ihrem DSP-Chip betrachtet werden, damit beide miteinander kommunizieren können.


    SigmaStudio Programming

    Was benötige ich, um meinen KABD-Verstärker mit SigmaStudio zu verbinden?

    • Einen Windows PC / Laptop mit einem freien USB-Anschluss
    • Den kostenlosen SigmaStudio-Download
    • Einen KABD-Verstärker und ein empfohlenes Netzgerät
    • Ein kompatibles USBi-Programmiergerät und ein USB-Kabel
    • Dayton Audio DSPB-ICP1 (Micro USB)
    • Dayton Audio KPX (USB Typ C)


    Bass-Optimierung

    Tiefpass- und Infraschallfilter (Hochpass) bieten die volle Kontrolle über den Bereich, den Ihre Tieftöner spielen, und ein präziser PEQ kann die Basswiedergabe des Tieftöners nach Ihrem Geschmack optimieren. Der EQ kann sogar zur Raumanpassung verwendet werden, um die Genauigkeit der Basswiedergabe Ihrer Lautsprecher in einem bestimmten Raum zu verbessern.



    Dynamische Bassanhebung

    Dynamic Bass Enhancement erhöht den Anteil der Bässe bei niedriger Lautstärke, während der Anteil der Bässe bei höherer Lautstärke verringert wird. Diese bei handelsüblichen Bluetooth-Lautsprechern übliche Praxis ermöglicht einen vollen, basslastigen Klang von kleinen Treibern oder Excitern bei niedriger Lautstärke, schützt sie aber vor Übersteuerung bei höherer Lautstärke.

    SuperBass

    Der SuperBass-Algorithmus nutzt die Prinzipien der Psychoakustik, um die Wahrnehmung von Bässen durch die Erzeugung von Obertönen oberhalb der gewählten Trennfrequenz zu verstärken. Dies kann besonders nützlich sein, wenn kleine Treiber oder Exciter verwendet werden.

    Bassanhebung

    Der Dynamic-Bass-Boost-Algorithmus von Analog Device liefert bei niedrigeren Eingangspegeln mehr Bassverstärkung als bei höheren Lautstärken. Diese Art der Anhebung ist bei tragbaren Lautsprechern sehr verbreitet und bewirkt, dass der Lautsprecher bei niedrigen Lautstärken voll und bassig klingt, bei höheren Lautstärken aber nicht übersteuert wird. Wenn Ihnen dieser Block zu verwirrend oder zu detailliert ist, finden Sie auf der nächsten Seite eine einfachere Version.




    Präzise Klangregelung

    Dies könnte Dinge wie selektive Bassanhebungen, Höhenanhebungen oder auch nur präzise Filter zur Korrektur anderer Fehler im Frequenzgang umfassen.

    Parametrischer EQ

    Es gibt viele Arten von Filterblöcken, aber der parametrische EQ-Block ermöglicht eine grafische, einfach zu bedienende und präzise Einstellung zahlreicher Bänder von Peaking-Filtern, Hoch-/Tiefpassfiltern, Tone Shelves und mehr.

    Potentiometergesteuerte Filter

    Steuern Sie Ihre Filter mit den externen Potentiometern, die den Filter auf der Grundlage der Position des Potentiometers anpassen. Dieser Filter berechnet eine bestimmte Anzahl von Filtern auf der Grundlage von Benutzerparametern vor und speichert sie dann im DSP-Speicher.

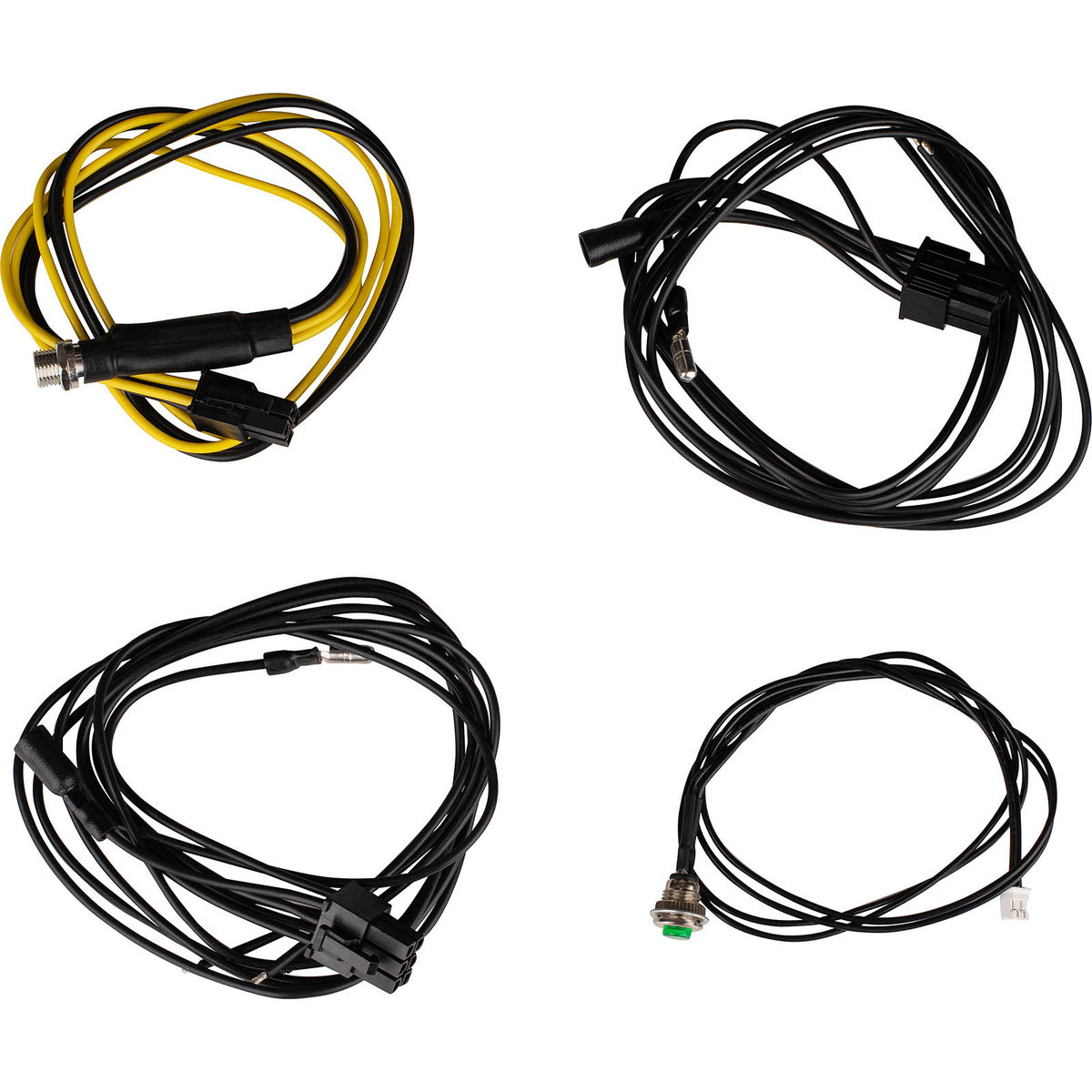

    Paket enthält

    • Eine Dayton Audio KABD-4100 DSP-Verstärkerplatine
    • Ein 4-adriges Netzkabel 20"
    • Zwei 6-polige Lautsprecherkabel (20")
    • Eine Bluetooth-Reset-Taste mit einem 20"-Kabel


    Spezifikationen: Ausgangsleistung (mit 36 VDC-Netzteil): 4 x 100W @ 6 Ohm • SNR: 97 dB 2 x 50W @ 8 Ohm, THD+N=1%, 26 dB, A-Bewertung • THD+N: 0,07% 10W @ 6 Ohm 1 kHz 26 dB • Frequenzgang: 20 bis 20.000 Hz (±3 dB) • Impedanz: 4-8 Ohm • Empfohlene Spannungsversorgung: 36 VDC, 5-10A • Betriebsspannung: 10 bis 39 VDC • Abstand der Befestigungslöcher auf der Platine von Mitte zu Mitte: 111,76 x 81,28 mm • Bohrungsdurchmesser: 3,8 mm • Abmessungen: 12,2 cm L x 9,1cm B x 3,8 cm H.

    Eigenschaften

    Artikelnummer:
    KABD-4100
    Nennleistung
    51 - 100 Watts
    Signal-Rausch-Verhältnis (SNR)
    97 dB 2 x 50W @ 8 ohm, THD+N=1%, 26 dB, A-weighting
    Frequenzgang
    20 to 20,000 Hz (±3 dB)
    Verstärkungsfaktor
    0.07% 10W @ 6 ohm 1 kHz 26 dB
    Eingangsimpedanz
    4-8 ohms
    Bluetooth
    Bluetooth 5.0 with aptX
    Leistungsbedarf
    36 VDC, 5-10A
    Abmessungen (L x B x H)
    4.8" L x 3.6" W x 1.5" H
    Abstand zwischen Befestigungslöchern
    111.76 x 81.28 mm
    Durchmesser Befestigungslochs
    3.8 mm
