Der Amplimo XN1887 ist ein 210 VA Ringkerntransformator für Röhrenverstärkerprojekte mit zwei 115 V Primärwicklungen und mehreren Sekundärwicklungen, darunter 330 V, 40 V, 15 V und zwei 6,3 V Ausgänge.

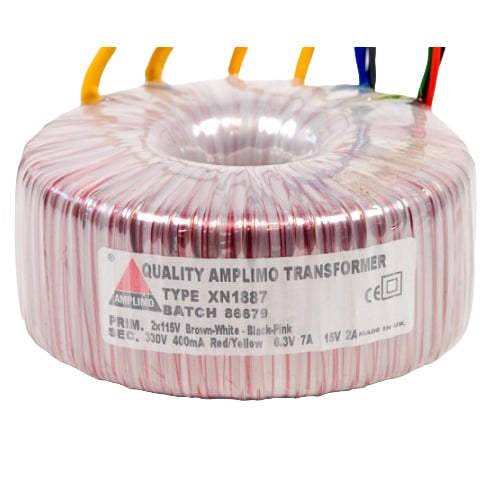

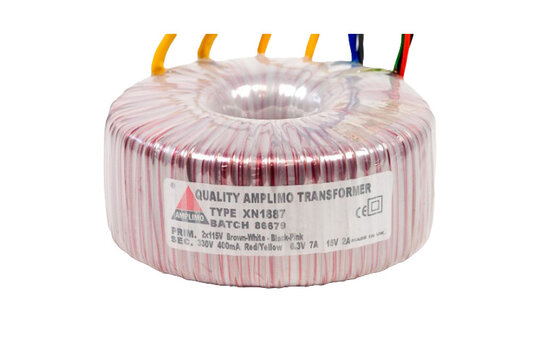

Amplimo XN1887 210 VA Ringkerntransformator für Röhrenverstärker
Der Amplimo XN1887 ist für Netzteile von Röhrenverstärkern konzipiert, bei denen mehrere Sekundärspannungen aus einem einzigen Transformator benötigt werden. Mit einer 330 V Hochspannungswicklung (0,4 A), zwei 6,3 V Heizwicklungen (je 3,5 A) sowie 40 V und 15 V Hilfswicklungen eignet er sich ideal für anspruchsvolle Verstärker und verwandte DIY-Audioelektronik.
Die Primärseite verfügt über zwei 115 V Wicklungen, die für 230 V Betrieb in Serie oder für 115 V Betrieb parallel geschaltet werden können. Alle Sekundärspannungen sind unter Volllast angegeben, mit einer ungefähren Regelung von 8,5 %, was eine vorhersehbare Leistung für sorgfältig konstruierte Netzteile gewährleistet.
Die Installation wird durch ca. 200 mm lange Anschlussleitungen und das mitgelieferte Montagematerial unterstützt: eine 90 mm Metallscheibe, zwei 90 mm Neoprenscheiben und eine M5 x 60 Schraube mit Mutter. Die Primär- und Hochspannungswicklungsleitungen sind flexibel, die übrigen Leitungen massiv, was für Übersichtlichkeit im Verstärkergehäuse und bei Verstärkerzubehör-Projekten sorgt.
Der XN1887 misst 112 mm im Durchmesser und 54 mm in der Höhe (ohne Montagematerial) und wiegt 2,3 kg. Er wird nach EN61558 gebaut und geprüft und trägt die CE-Kennzeichnung. Für den Primärkreis sind träge Sicherungen erforderlich: 2 A 5 x 20 mm IEC127 high I²t in Serie für 115 V Netzbetrieb oder 1 A 5 x 20 mm IEC127 high I²t für 230 V Netzbetrieb. Zusätzlicher Schutz für die Sekundärwicklungen ist erforderlich.
