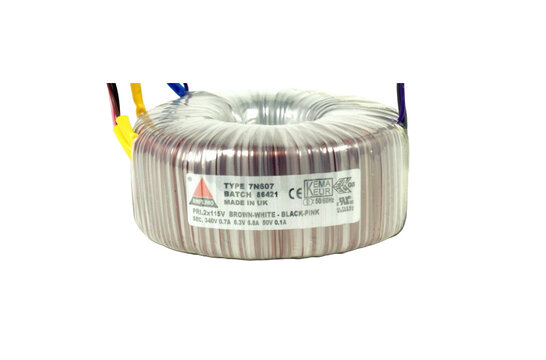

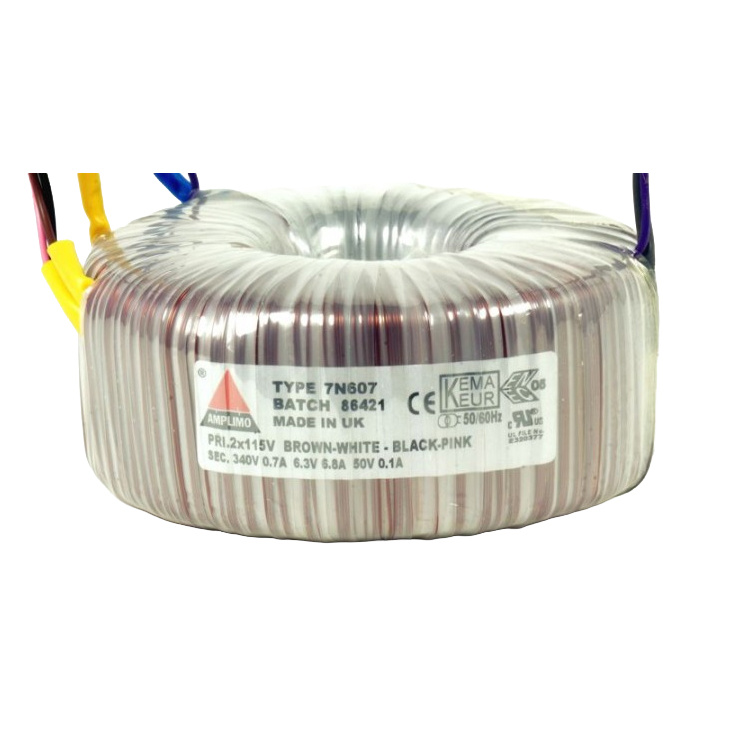

Der Amplimo 7N607 Netztransformator Röhrenverstärker 286 VA ist ein Ringkerntransformator für den Bau von Röhren- und Ventilverstärkern mit zwei 115 V Primärwicklungen sowie 340 V, 6,3 V und 50 V Sekundärwicklungen.
Amplimo 7N607 Netztransformator Röhrenverstärker 286 VA Ringkern-Netztransformator für Ventilverstärker
Der Amplimo 7N607 ist als spezieller Netzteil-Transformator für Röhrenverstärkerprojekte konzipiert. Seine zwei 115 V Primärwicklungen können für 230 V Betrieb in Reihe oder für 115 V Betrieb parallel geschaltet werden, wodurch er für gängige Netzkonfigurationen bei korrektem Einbau geeignet ist.
Auf der Sekundärseite liefert der Transformator 340 V bei 700 mA, 6,3 V bei 6,8 A und 50 V bei 0,1 A. Diese Wicklungen unterstützen typische Anforderungen von Röhrenverstärkern, einschließlich Hochspannungsversorgung, Heizungsversorgung und einer zusätzlichen Hilfswicklung mit niedriger Stromstärke. Alle Sekundärspannungen sind unter voller ohmscher Last mit 5% Regelung angegeben.
Die Ringkernbauweise hält das Gerät für seine Leistung kompakt, mit einem Durchmesser von 123 mm und einer Höhe von 57 mm sowie einem Transformatorgewicht von 2,9 kg (ohne Montagematerial). Geliefert wird er mit einer 90 mm Metallscheibe, zwei 90 mm Neoprenscheiben und einer M5 x 70 Schraube mit Mutter und gehört damit zu den praktischen Elektromechanik-Teilen für den Verstärkerbau.
Alle Anschlussleitungen sind massiv und etwa 200 mm lang, um die Integration in das Verstärkergehäuse zu erleichtern. Der Transformator besitzt KEMA KEUR, ENEC, CE und UL/CSA Zulassungen. Träge Sicherungen sind erforderlich: 3,15 A für 115 V Netzspannung mit zwei NTC2.5 Widerständen in Reihe, 1,6 A für 230 V Netzspannung, 800 mA für die 340 V Sekundärwicklung und 0,16 A für die 50 V Sekundärwicklung. Damit ist der 7N607 eine robuste Wahl innerhalb der Verstärkerzubehör für anspruchsvolle Röhrenverstärkerprojekte.
