Der Amplimo 6N1917 ist ein 196 VA Ringkerntransformator für Röhrenverstärker-Designs mit zwei 115 V Primärwicklungen und Sekundärwicklungen für 230 V, zwei 6,3 V Versorgungen und 50 V.

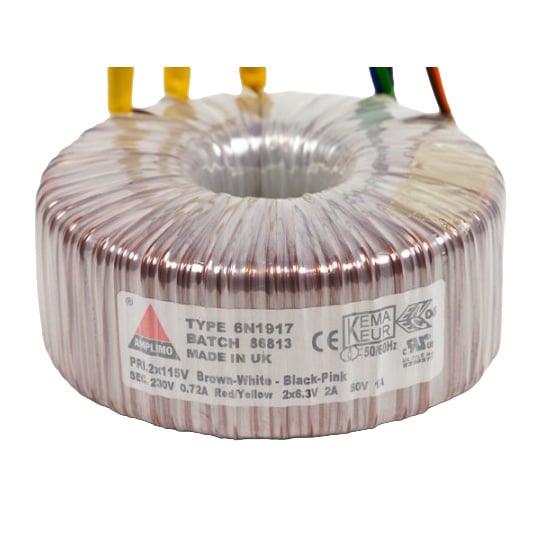

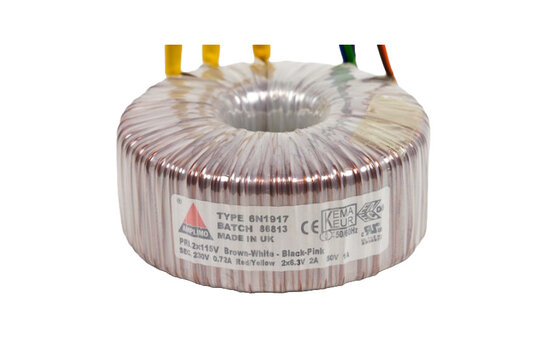

Amplimo 6N1917 Ringkerntransformator für Röhrenverstärker 196 VA
Der Amplimo 6N1917 wurde für die Endstufen von Röhrenverstärkern entwickelt und ist ein kompakter Ringkerntransformator für Verstärker und zugehörige Audiokomponenten, die spezielle Hochspannungs-, Heiz- und Hilfssekundärwicklungen benötigen. Die beiden 115 V Primärwicklungen können für den Betrieb mit 230 V in Reihe oder für 115 V parallel geschaltet werden.
Die Sekundärspannungen sind bei voller ohmscher Last spezifiziert: 230 V bei 720 mA, zwei 6,3 V Wicklungen mit jeweils 2 A und 50 V bei 0,1 A. Dies ergibt eine Gesamtsekundärleistung von ca. 196 VA, wodurch der Transformator für Röhrenverstärker Netzteile geeignet ist, bei denen mehrere Spannungsbereiche benötigt werden. Die Regelung beträgt 8 % an der 230 V Sekundärwicklung, 7 % an den 6,3 V Sekundärwicklungen und 4 % an der 50 V Sekundärwicklung.
Der Transformator hat einen Durchmesser von 113 mm und eine Höhe von 51 mm bei einem Gewicht von 2,3 kg (ohne das mitgelieferte Montagematerial). Die Primärleitungen und die 230 V Sekundärleitungen sind flexibel und etwa 200 mm lang, während die übrigen Sekundärleitungen massiv und ebenfalls ca. 200 mm lang sind. Das mitgelieferte Montagematerial umfasst eine 90 mm Metallscheibe, zwei 90 mm Neoprenscheiben und eine M5 x 60 Schraube mit Mutter.
Der 6N1917 verfügt über KEMA KEUR, ENEC, CE und UL/CSA Zulassungen, mit KEMA Zertifikat 96 2307 und UL Aktenzeichen E320377. Es sollten träge Sicherungen verwendet werden: 2,5 A 5 x 20 mm IEC127 high I²t für 115 V Netz, 1 A 5 x 20 mm IEC127 high I²t für 230 V Netz sowie Sekundärsicherungen mit 0,8 A für die 230 V Wicklung, 2 A für jede 6,3 V Wicklung und 0,16 A für die 50 V Wicklung.
