Der Amplimo 55PP4K5H ist ein breitbandiger Toroid-Röhren-Ausgangstransformator für Gegentakt-Verstärkerdesigns mit einer Primärimpedanz von 4,5 kΩ, 0-4-8 Ω Sekundärabgriffen, 35% UL-Abgriffen und einer Nennleistung von 55 W.
Amplimo 55PP4K5H Ausgangstransformator Gegentakt 25 Watt Breitbandiger Toroid-Röhren-Ausgangstransformator

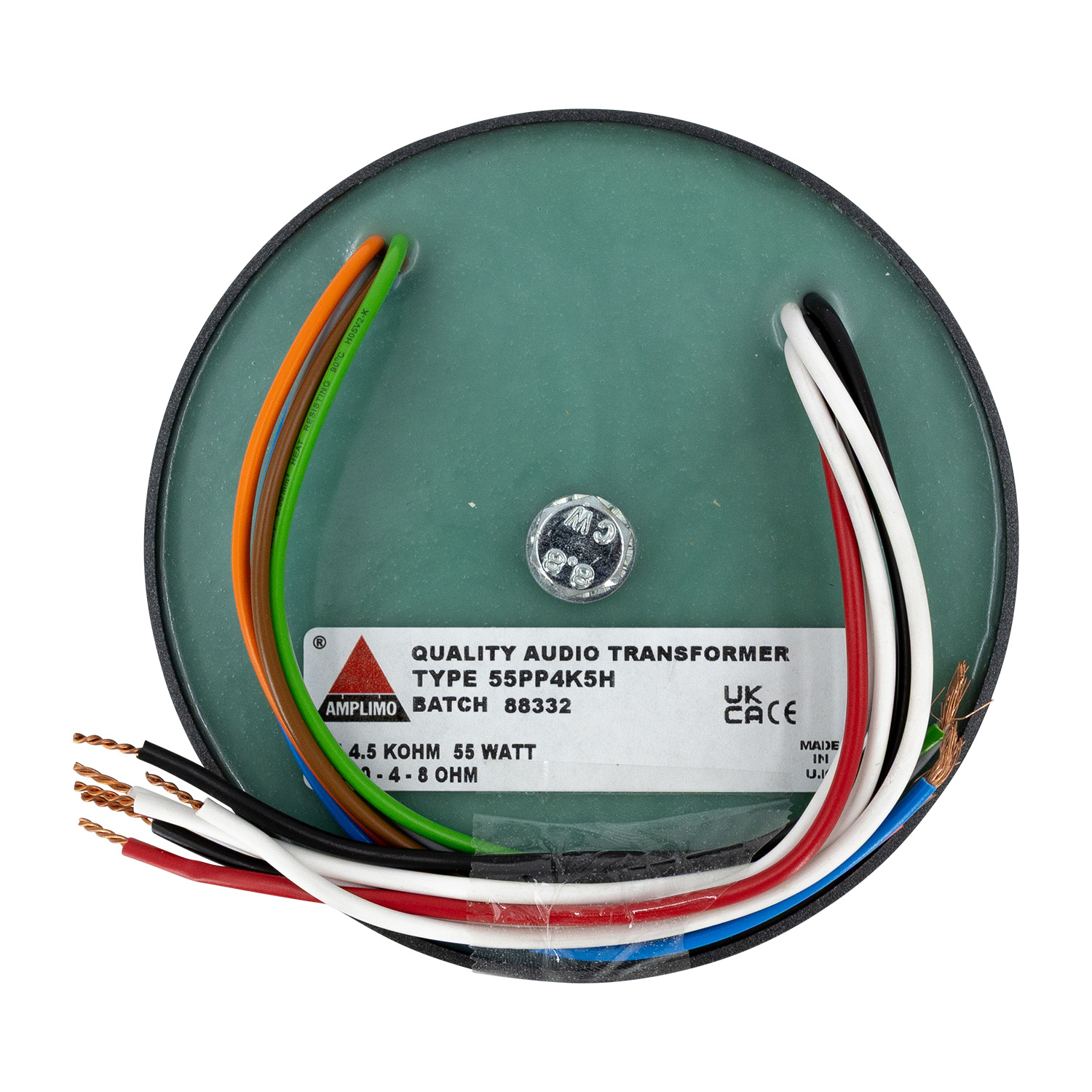

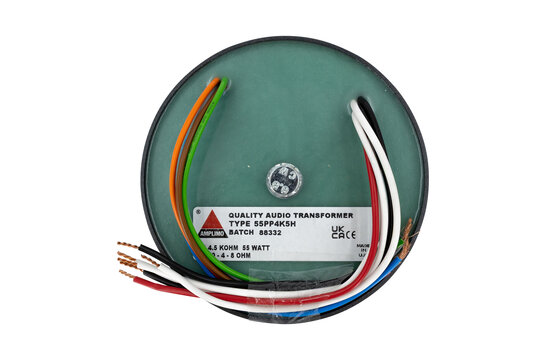

Der Amplimo 55PP4K5H ist für Röhrenverstärker mit Gegentakt-Ausgangsstufe konzipiert. Die Primärimpedanz beträgt 4,5 kΩ, während die Sekundärseite 0, 4 Ω und 8 Ω Anschlüsse bietet. Der Transformator verwendet klar definierte Kabelfarben für Anode, B+, ultralineare Abgriffe und Lautsprecherausgänge, was eine saubere Integration in geeignete Verstärkeraufbauten unterstützt.
Die Leistung konzentriert sich auf einen breiten Frequenzbereich und kontrolliertes magnetisches Verhalten. Der Transformator bietet eine -3 dB Frequenzbandbreite von 7 Hz bis 95 kHz, mit einer Leistungsbandbreite ab 19 Hz. Elektrische Eigenschaften umfassen 1150 H Primärinduktivität, 7 mH Primärstreuinduktivität und 580 pF Primärkapazität.
Der 55PP4K5H verfügt über 35% ultralineare Abgriffe, die über die grünen und grauen Leitungen bereitgestellt werden. Wenn diese UL-Leitungen nicht verwendet werden, müssen sie sorgfältig mit Schrumpfschlauch isoliert werden. Die Sekundärabgriffe sind dafür vorgesehen, jeweils einzeln verwendet zu werden, und die weißen Drähte müssen immer miteinander verbunden sein, ebenso wie die schwarzen Drähte.

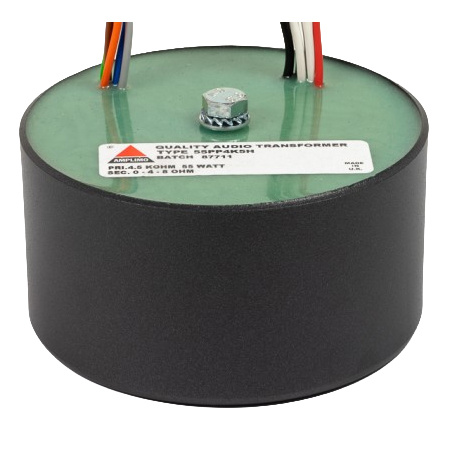

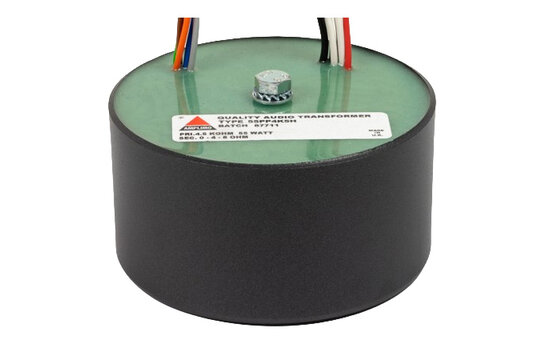

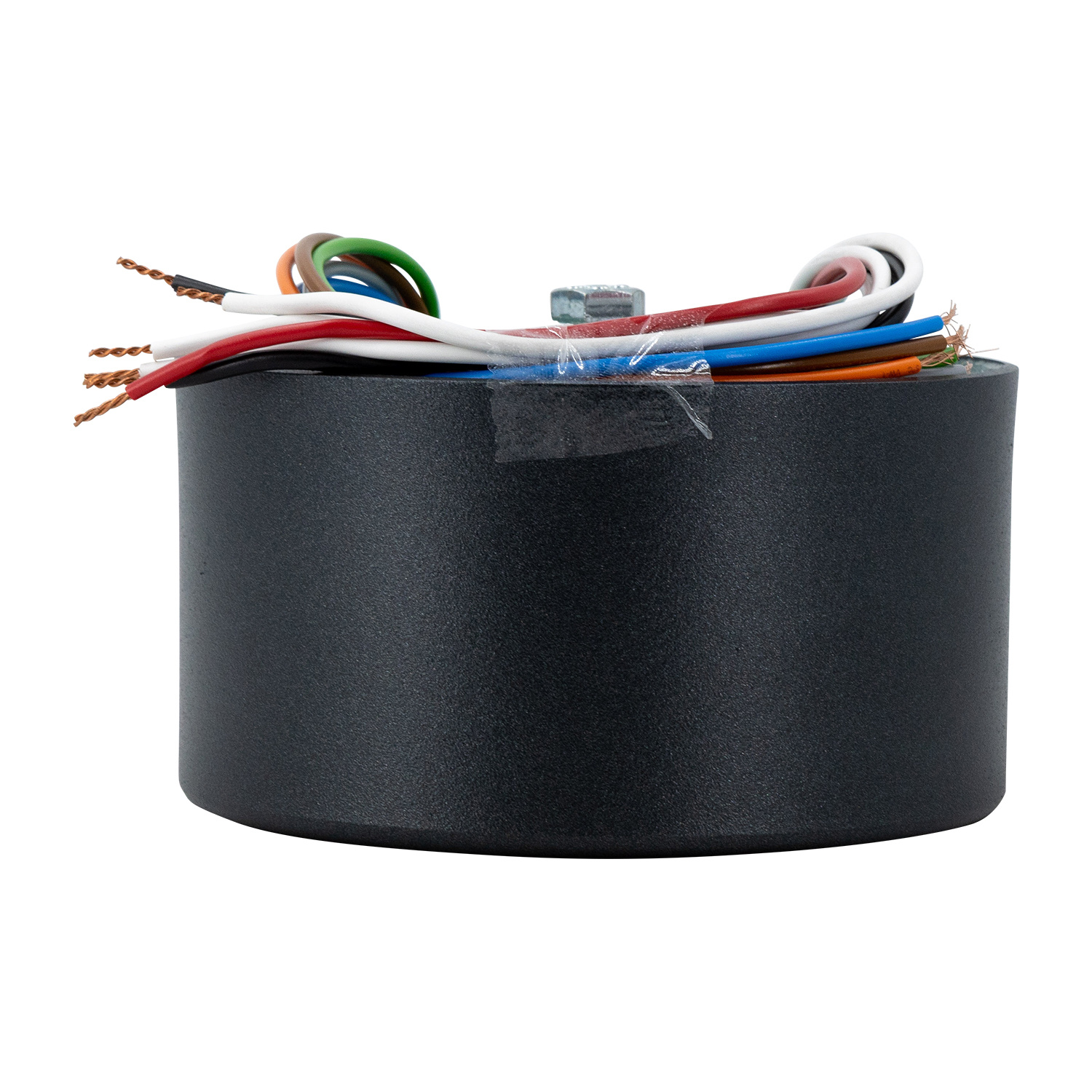

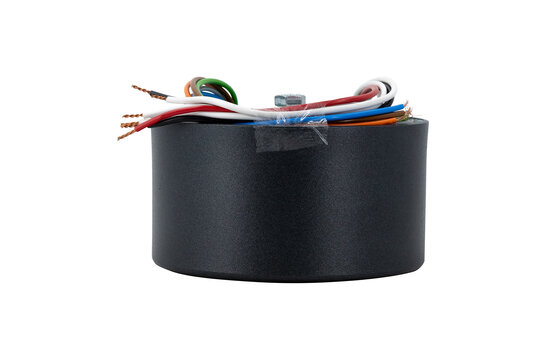

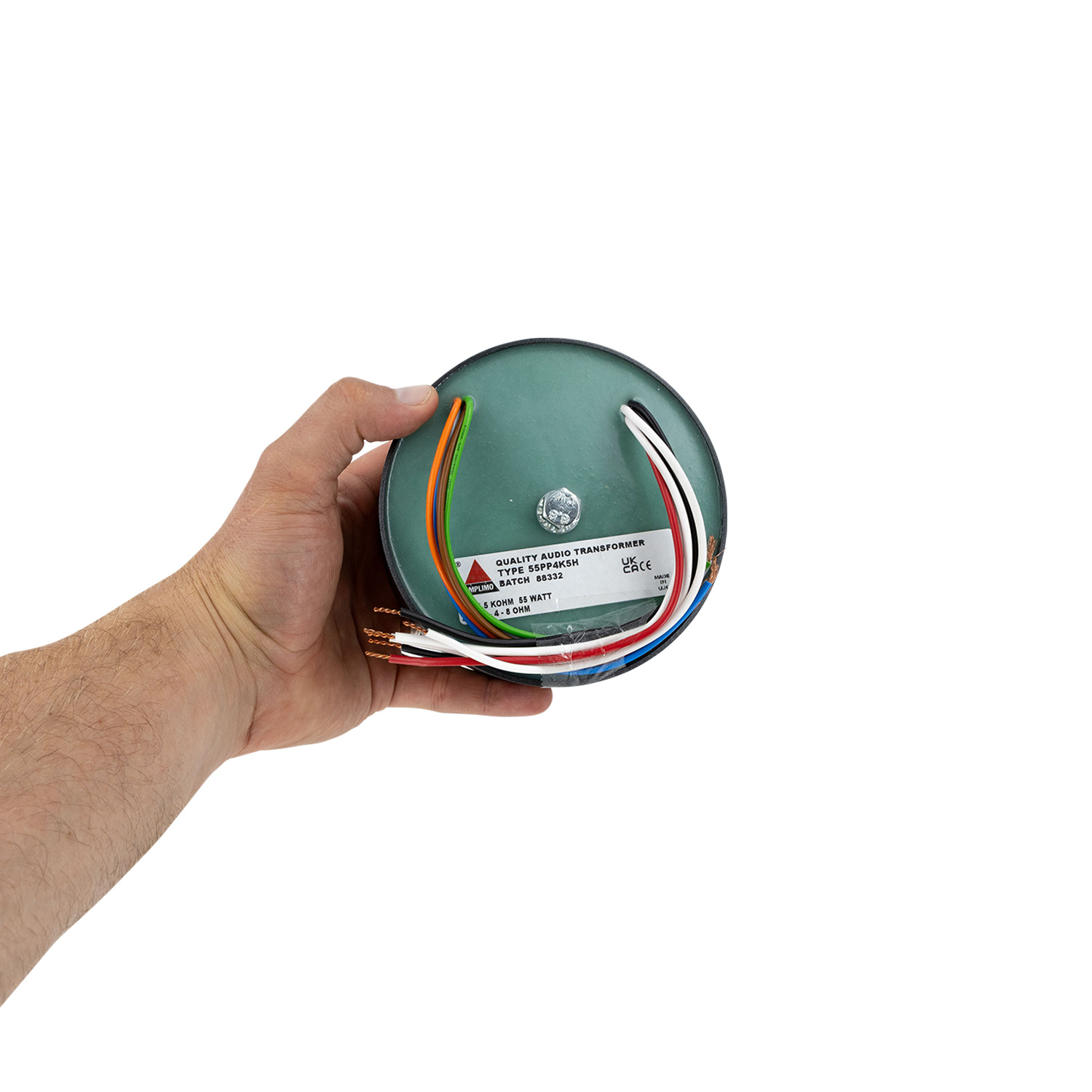

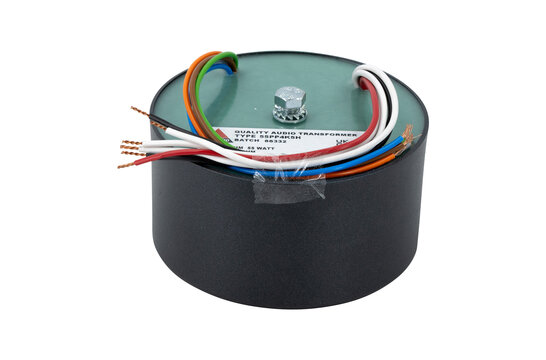

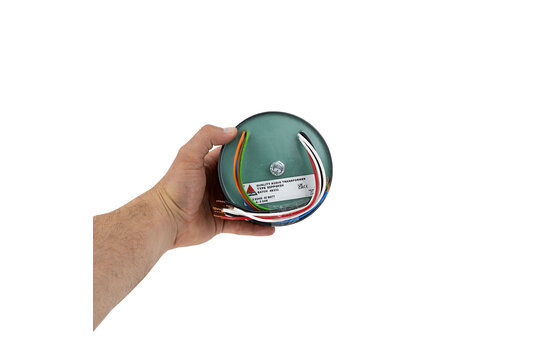

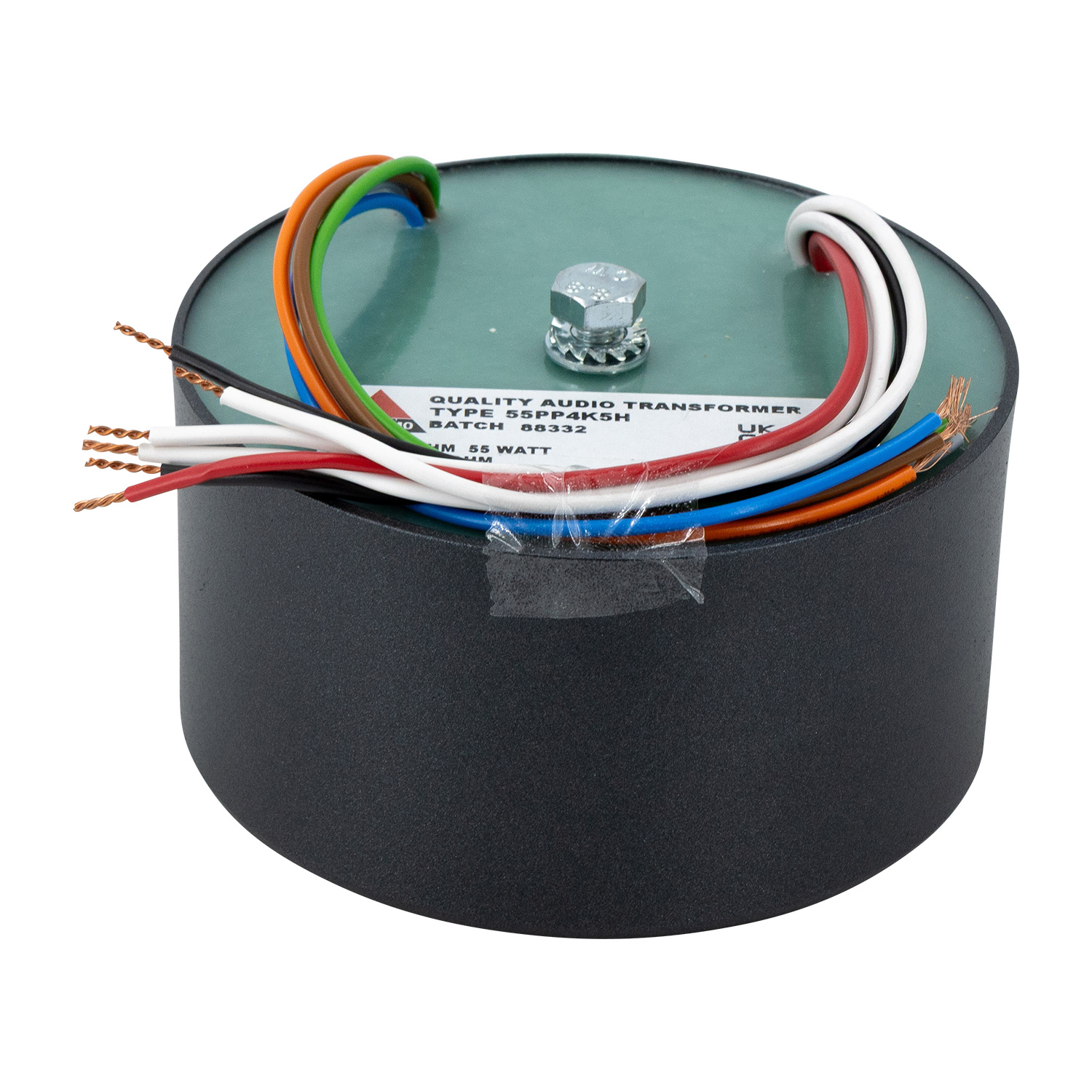

Mechanisch ist dieser Transformator in ein schwarz strukturiertes Aluminiumgehäuse eingegossen, das für eine robuste Ausführung sorgt. Er misst 126 mm im Durchmesser und 66 mm in der Höhe, verwendet einen M8 x 20 Zentralbolzen zur Befestigung, hat 200 mm Kabellängen und wiegt 2,6 kg. Durch dieses Format ist er eine spezialisierte Wahl unter hochwertigen Audiokomponenten für den Bau und Service von Röhrenverstärkern.
