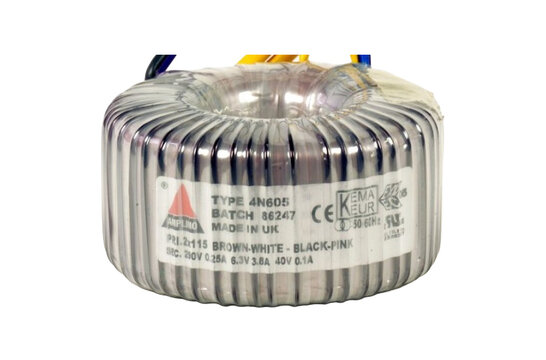

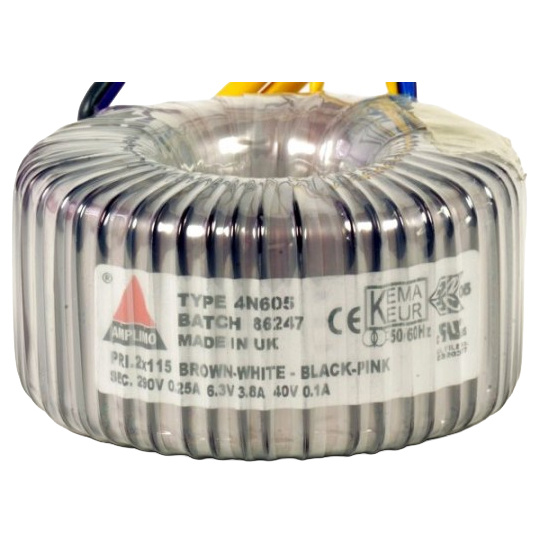

Der Amplimo 4N605 Netztransformator Röhrenverstärker 100 VA ist ein ringförmiger Netztransformator für den Bau von Röhren- und Ventilverstärkern, mit zwei 115 V Primärwicklungen und Sekundärausgängen von 290 V, 6,3 V und 40 V.
Amplimo 4N605 Netztransformator Röhrenverstärker 100 VA Ringkern-Netztransformator für Röhrenverstärker mit 290 V, 6,3 V und 40 V Sekundärwicklungen
Der Amplimo 4N605 ist für Röhren Verstärker konzipiert, die eine spezielle Hochspannungsversorgung sowie Heiz- und Hilfswicklungen benötigen. Die beiden 115 V Primärwicklungen können für 230 V Betrieb in Serie oder für 115 V Betrieb parallel geschaltet werden, wodurch der Transformator für verschiedene Netzspannungen geeignet ist.
Die Sekundärseite liefert 290 V bei 250 mA, 6,3 V bei 3,8 A und 40 V bei 100 mA. Diese Ausgänge machen den 4N605 zu einem praktischen Kern für Netzteile von Verstärkern, bei denen separate Hochspannungs-, Heiz- und Hilfsspannungsschienen benötigt werden. Alle Spannungen sind bei voller ohmscher Last angegeben, mit 8 % Regelung.
Die Ringkernbauweise hält den Transformator kompakt, mit einem Durchmesser von 92 mm und einer Höhe von 49 mm. Er wiegt 1,4 kg ohne Montagematerial und wird mit Montagematerial geliefert: eine 70 mm Metallscheibe, zwei 70 mm Neoprenscheiben und eine M5 x 55 Schraube mit Mutter. Alle Anschlussleitungen sind massiv und ca. 200 mm lang für eine einfache Integration in ein Gehäuse.
Der 4N605 verfügt über KEMA KEUR, ENEC, CE und UL/CSA Zulassungen, mit KEMA Zertifikat 96 2307 und UL Aktenzeichen E179800. Es sind träge Sicherungen zu verwenden: 1,25 A für 115 V Netz, 0,63 A für 230 V Netz und sekundäre Sicherungen von 0,25 A, 4 A und 0,16 A für die 290 V, 6,3 V und 40 V Ausgänge.
