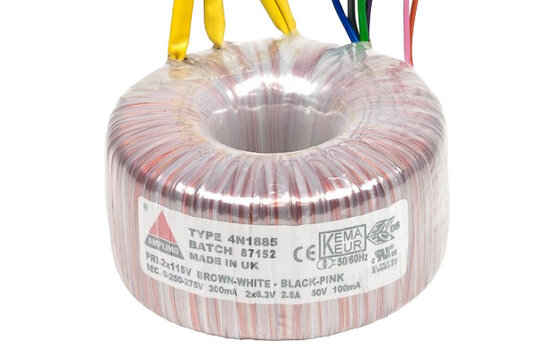

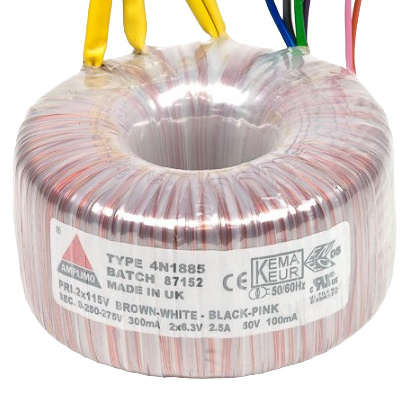

Der Amplimo 4N1885 Power Transformer Röhrenverstärker 119 VA ist ein Ringkerntransformator für Leistungsstufen von Röhrenverstärkern mit 2 x 115 V Primärwicklungen und Sekundärwicklungen für 250/275 V, zwei 6,3 V Heizungsversorgungen und einem 50 V Hilfsausgang.
Amplimo 4N1885 Power Transformer Röhrenverstärker 119 VA Ringkerntransformator für Röhrenverstärker
Der Amplimo 4N1885 ist für Röhrenverstärker Netzteile konzipiert, die eine Hochspannungssekundärwicklung und spezielle Heizungswicklungen benötigen. Die Sekundärkonfiguration bietet 0-250 V-275 V bei 300 mA, wobei jeweils nur ein Hochspannungsabgriff verwendet wird, zusammen mit zwei 6,3 V Wicklungen bei 2,5 A und einer 50 V Wicklung bei 0,1 A.
Die doppelten 115 V Primärwicklungen ermöglichen eine Verdrahtung für 115 V und 230 V Netzbetrieb. Für 230 V werden die Primärwicklungen in Reihe, für 115 V parallel geschaltet. Alle Spannungen sind bei voller ohmscher Last angegeben, mit einer Regelung von 10,5 % und 8 % an der 50 V Wicklung.
Der Transformator hat einen Durchmesser von 92 mm, eine Höhe von 52 mm und ein Gewicht von 1,5 kg (ohne Montagematerial). Alle Anschlussleitungen sind massiv und ca. 200 mm lang. Das mitgelieferte Montagematerial umfasst eine 70 mm Metallscheibe, zwei 70 mm Neoprenscheiben und eine M5 x 55 Schraube mit Mutter für eine sichere Montage.
Der 4N1885 ist für 50 Hz und 60 Hz Betrieb ausgelegt und wird mit KEMA KEUR, ENEC, CE und UL/CSA Zulassungen geliefert, einschließlich KEMA Zertifikat 96 2307 und UL Aktenzeichen E320377. Träge Sicherungen sind erforderlich: 1,25 A 5 x 20 mm IEC127 high I²t für 115 V Netz und 0,63 A 5 x 20 mm IEC127 high I²t für 230 V Netz, mit zusätzlichem Schutz für jede Sekundärwicklung.
